    На ссылке этой фото увеличеное прикольное. Догадался же ктото захреначить в то время такую память... :D

    Vik, 27 авг 2010
    #301
  2. suslox

    suslox Пушистикс Staff Member

    :) классно...первые транзисторы кстати тоже вручную делали)

    suslox, 27 авг 2010
    #302
  3. Российская Федерация

    Российская Федерация Пользователь

    А на военных образцах на колечках были ушки, и тоже всё вручную сплеталось...

    Российская Федерация, 27 авг 2010
    #303
  4. Ainar

    Ainar Пользователь

    Старая техника вообще поражает. Когда большая часть работы руками - когда всё понять, если ты не в теме, гораздо сложнее, чем сегодня (и это при меньшем количестве разнообразия видов эл. компонентов) И когда это всё работает... Пусть старье, зато берёт гордость за людей, что они могли делать ТАКОЕ.

    До сих пор вспоминаю рассказы про вычислительный машины Z-1, Z-2, Z-3, которые изобретались поштучно в первой половине 20-го века.

    Ainar, 27 авг 2010
    #304
  5. EVIL_USER

    EVIL_USER Модератор Staff Member

    Оперативка - истинное дикое зло.
    Кстати, она энергонезависимая. В смысле после отключения питания, намагниченность нужных колечек сохраняется несколько часов.

    EVIL_USER, 27 авг 2010
    #305
  6. suslox

    suslox Пушистикс Staff Member

    Ainar старая техника реально впечатляет...когда не было сбис и мк (мп) как сейчас на такие ухищрения шли,что диву даешься)
    а еще по внешнему виду хочется сказать - вспомните ламповые радиолы и приемники...там один только внешний вид - целое произведение искусства :)

    suslox, 27 авг 2010
    #306
  7. vb761

    vb761 Пользователь

    Вроде бы еще не было в этой теме..
    Итак, Вашему вниманию предлагается довольно интересное устройство - счетный декатрон ОГ-4.
    Внешний вид декатрона и тестовой схемы упраления им:
    [​IMG]
    Схема обеспечивает работу декатрона в счетном режиме, импульсы управления берет так же от сети. Визуально данная схема обеспечивает бесконечное вращение светящейся точки. По иностранному данное устройство называется Dekatron Spinner - Декатронная Вращалка, схема включения декатрона и видео работы без проблем находится в любой поисковой системе.
    Далее фотографии работы устройства с разными выдержками:
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    На последнем фото хорошо видно более яркое свечение основных катодов.

    vb761, 29 авг 2010
    #307
  8. suslox

    suslox Пушистикс Staff Member

    ага)))декантрончик я тут выкладывал когдато)
    но вот спиннер - это тема)я пытался собрать на А102,но он оказался походу дохлым :( сейчас дожидаюсь А101 для тестов

    зы: принципиалку можно с номиналами и ицоколевкой?

    suslox, 29 авг 2010
    #308
  9. vb761

    vb761 Пользователь

    2 Suslox:
    Схемы универсальных спиннеров (проверены мной на счетном ОГ-4 и коммутаторном А101) и цоколевка декатронов. Прошу обратить внимание на то, что для декатрона А101 цоколевка указана неверно, пришлось подбирать. Если нужно - скину верную.

    [​IMG]

    Номиналы деталей указаны для 120 вольтового питания, для 220 вольтового я поставил резистор на входе 27 кОм, из умножителя убрал один каскад(на выходе 480-500 вольт), все конденсаторы в умножителе по 0.1 мкф на 630 вольт и 0.1 мкф на 250 вольт в формирователе импульсов.

    [​IMG]

    vb761, 30 авг 2010
    #309
  10. suslox

    suslox Пушистикс Staff Member

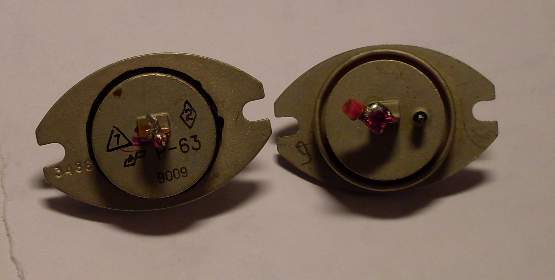

    Р-63 - металло-керамический разрядник для защиты электрических цепей


    Вложения:

    • р-63.JPG
      Размер файла:
      11,9 КБ
      Просмотров:
      1.461
    • р63.jpg
      Размер файла:
      184,4 КБ
      Просмотров:
      1.455
    suslox, 30 авг 2010
    #310
  11. suslox

    suslox Пушистикс Staff Member

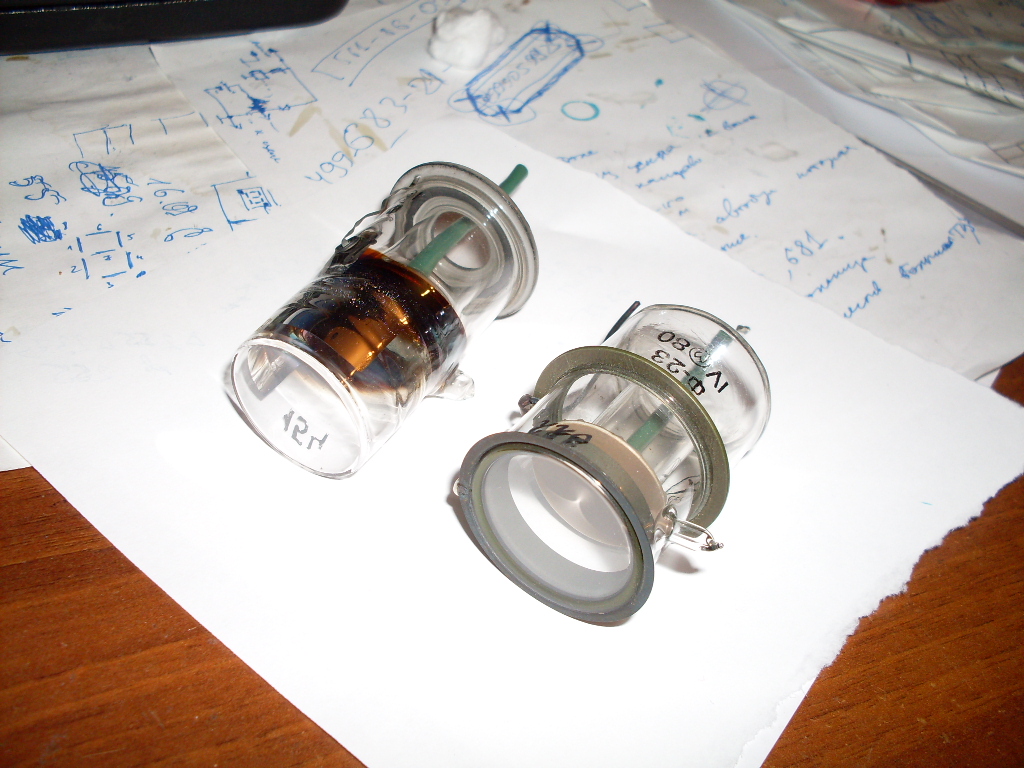

    более свежее и качественное фото вакуумных фотоэлементов типа Ф-17 и Ф-23 :)


    Вложения:

    • SDC11754.JPG
      Размер файла:
      475,9 КБ
      Просмотров:
      1.411
    suslox, 3 сен 2010
    #311
  12. laser_freak

    laser_freak Новичок

    [attachment=0:1de2qv9w]Untitled-1.jpg[/attachment:1de2qv9w]


    Вложения:

    • Untitled-1.jpg
      Размер файла:
      78,3 КБ
      Просмотров:
      1.179
    laser_freak, 4 сен 2010
    #312
  13. suslox

    suslox Пушистикс Staff Member

    :? а это что такое?

    suslox, 4 сен 2010
    #313
  14. svic

    svic Пользователь

    Мотор наверно, в упаковке...

    svic, 4 сен 2010
    #314
  15. EVIL_USER

    EVIL_USER Модератор Staff Member

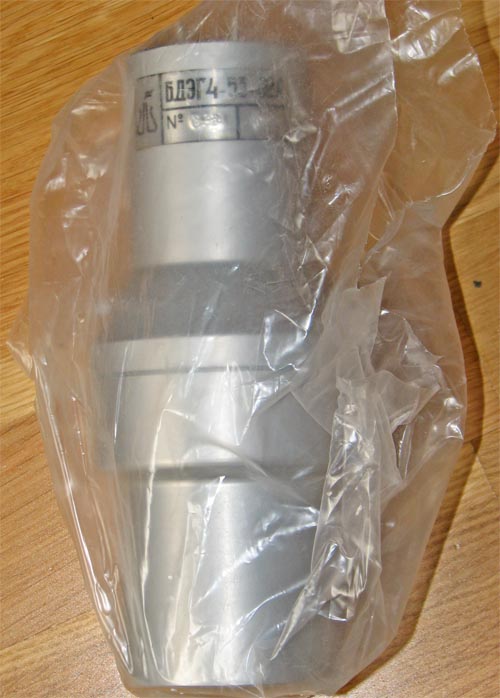

    Сцинтиблок же.

    EVIL_USER, 4 сен 2010
    #315
  16. suslox

    suslox Пушистикс Staff Member

    :eek: :eek: :eek: :eek: тема!!!!всегда о таком мечтал!!!!

    suslox, 5 сен 2010
    #316
  17. chem_kot

    chem_kot Модератор Staff Member

    А на сколько вольт разрядник? И каковы его размеры?

    chem_kot, 7 сен 2010
    #317
  18. suslox

    suslox Пушистикс Staff Member

    suslox, 7 сен 2010
    #318
  19. B.E.S.

    B.E.S. Модератор Staff Member

    Ничего особенного,но все-же :)

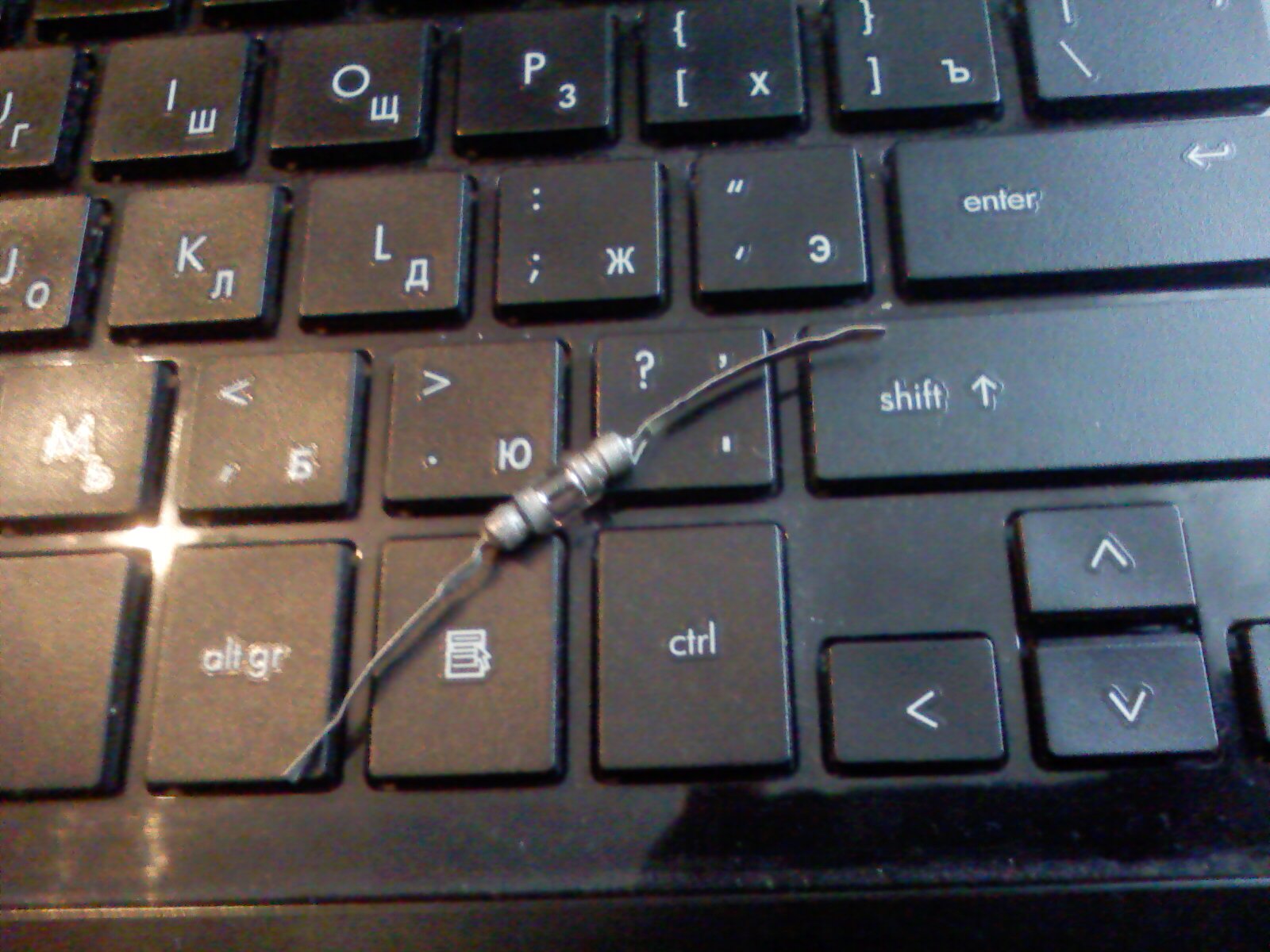

    диод Д2Б


    Вложения:

    • PIC-0030.jpg
      Размер файла:
      240,7 КБ
      Просмотров:
      1.171
    B.E.S., 10 сен 2010
    #319
  20. suslox

    suslox Пушистикс Staff Member

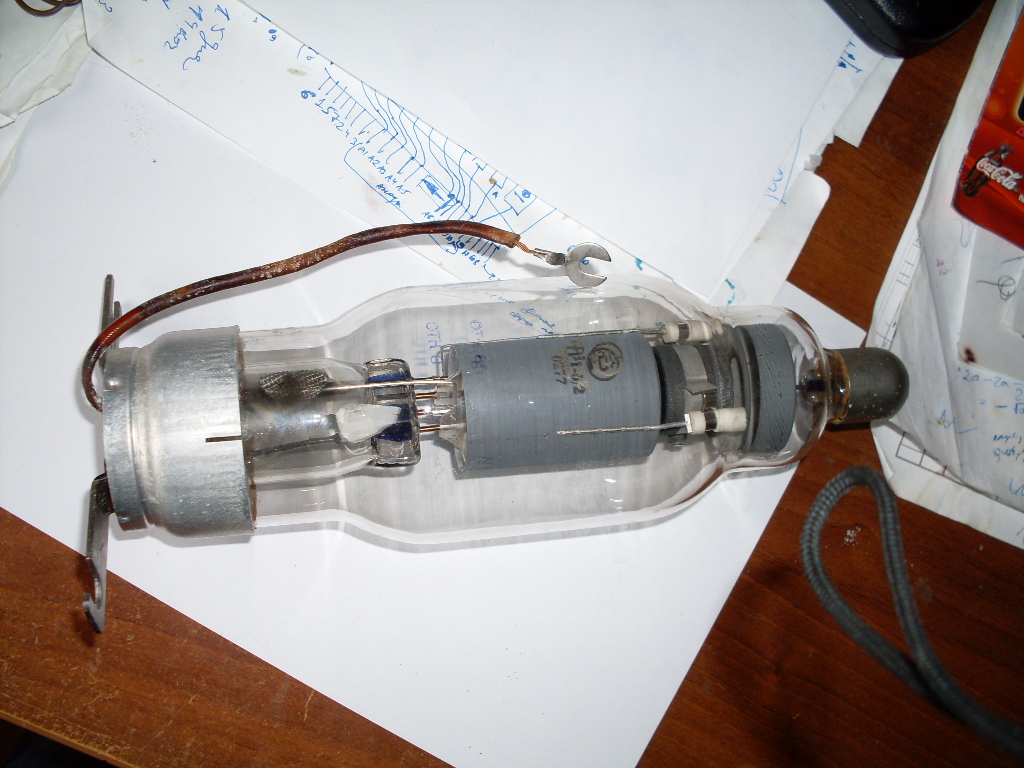

    крупный тиратрон с ртутным наполнением для работы в управляемых выпрямителях типа ТР1-2/5... :) рабочее напряжение до 2кв, рабочий ток анода до 5А...сетка выведена проводом с клеммой)


    Вложения:

    • SDC11733.JPG
      Размер файла:
      464,9 КБ
      Просмотров:
      1.475
    suslox, 11 сен 2010
    #320
