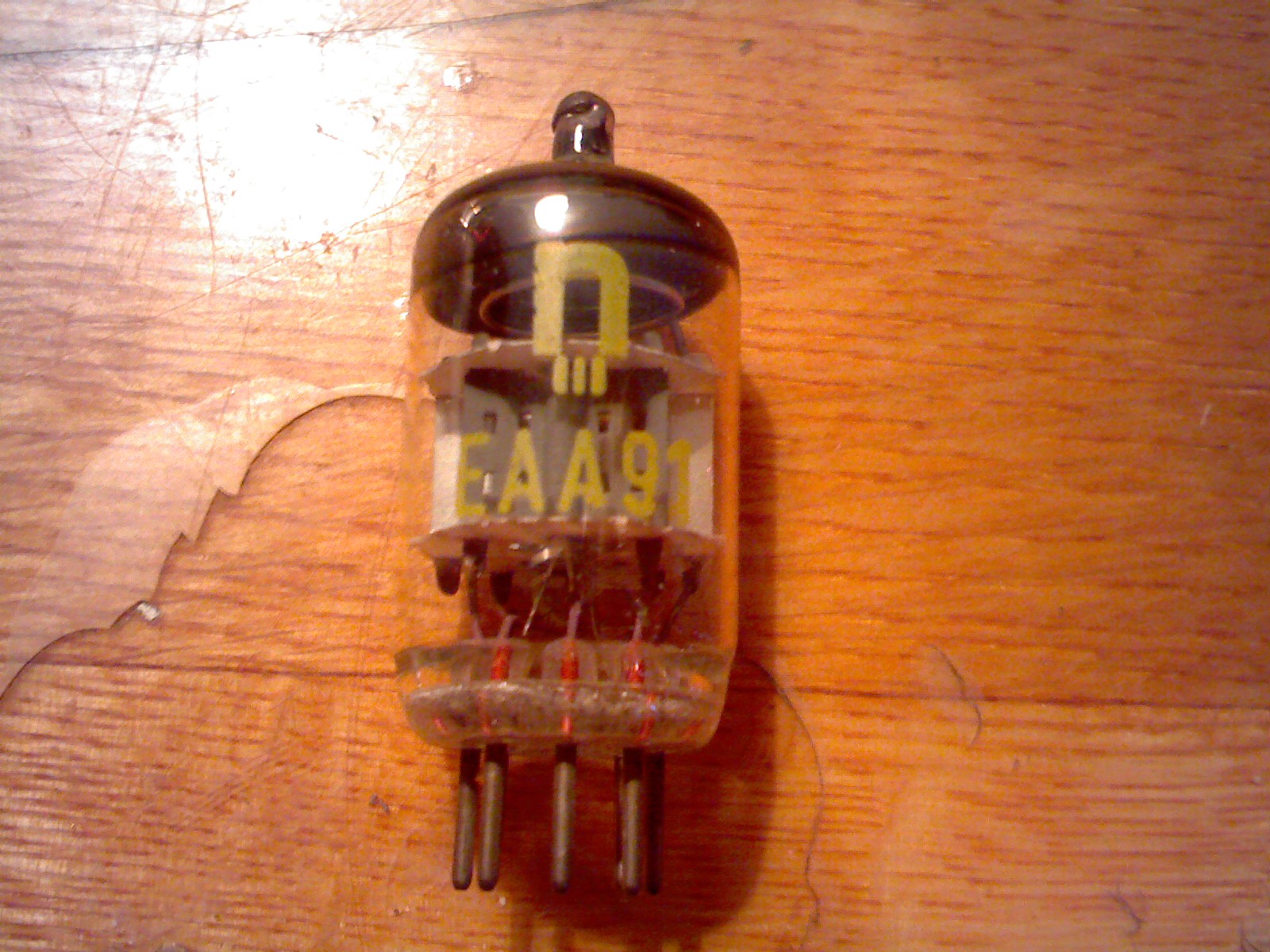

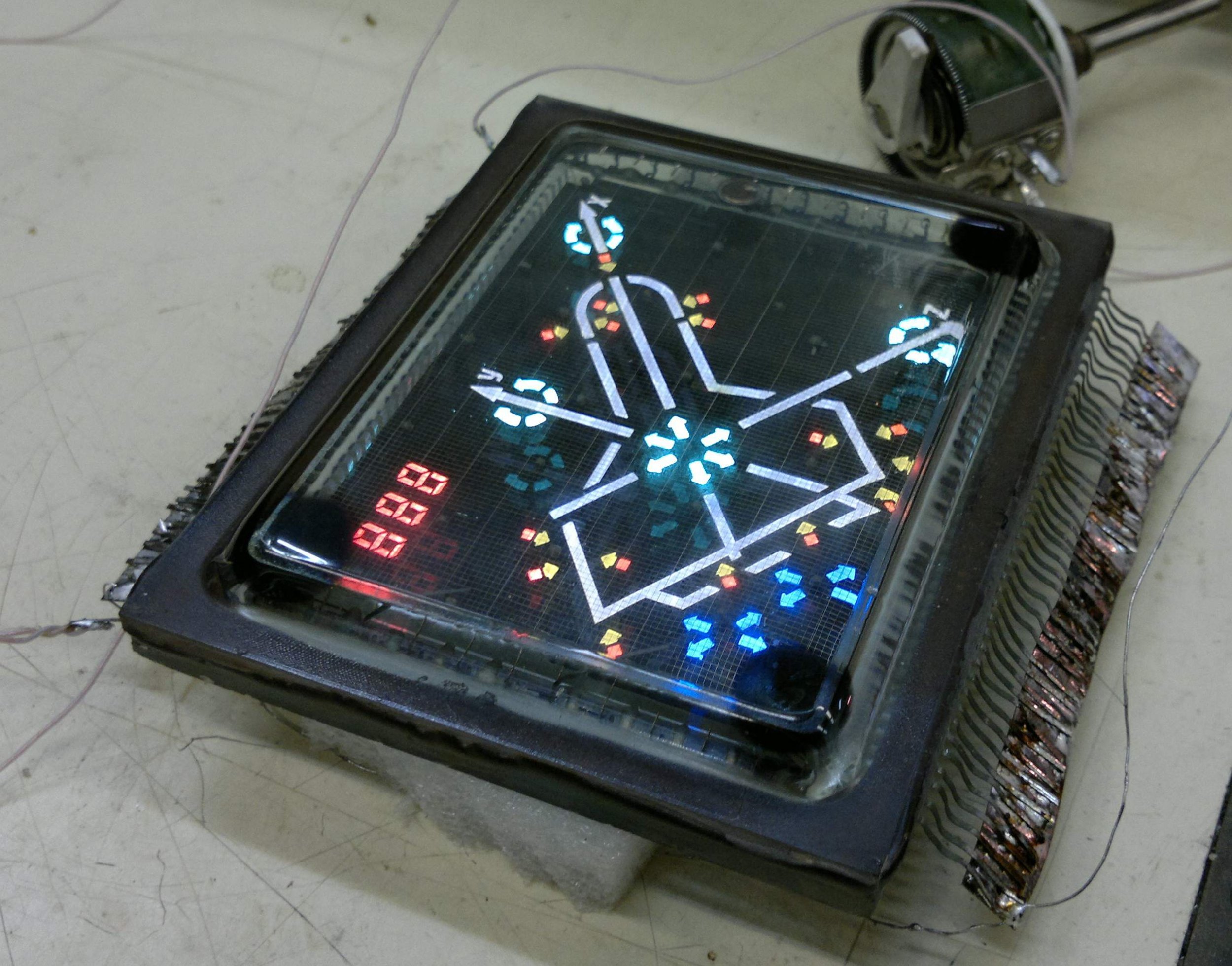

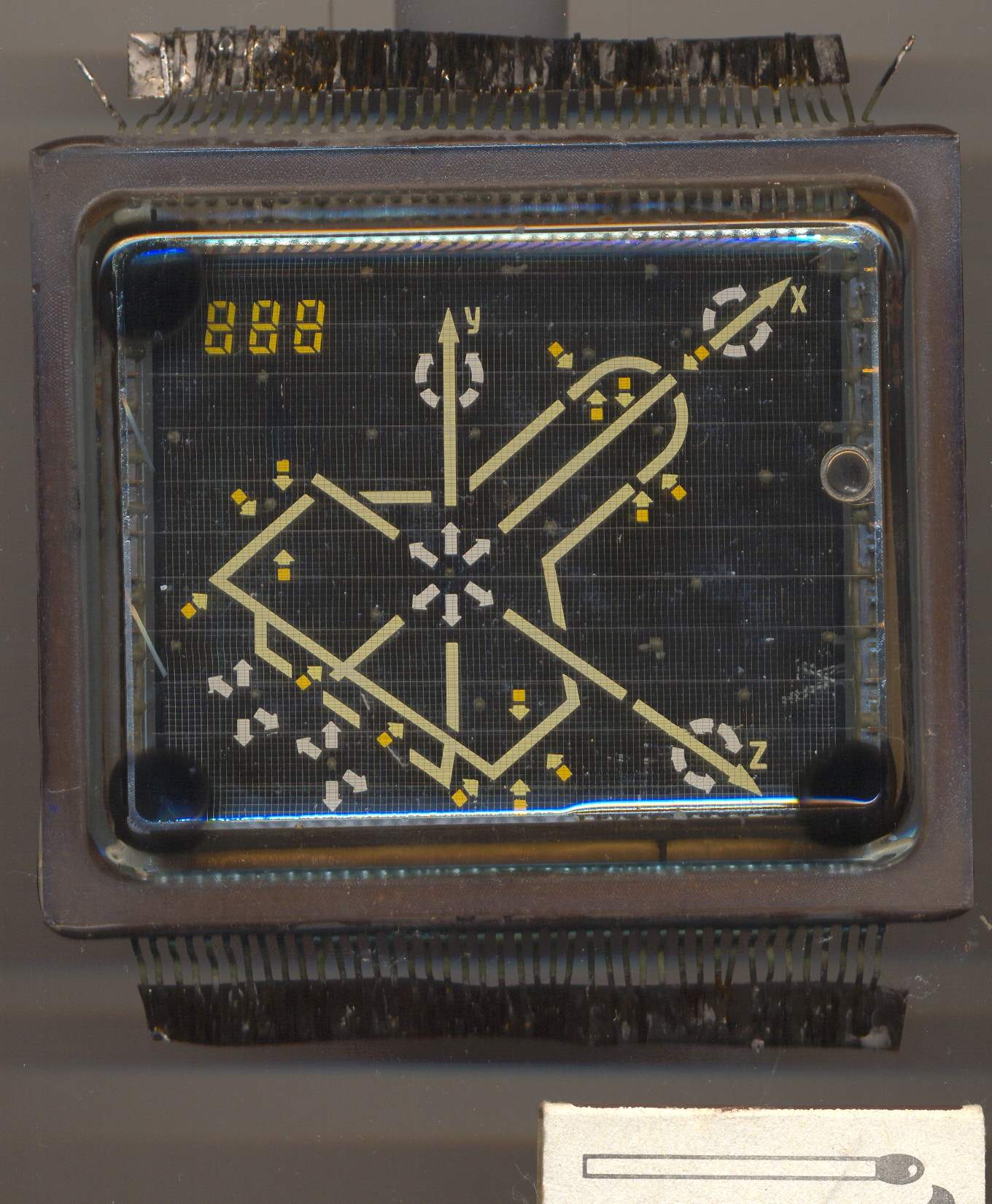

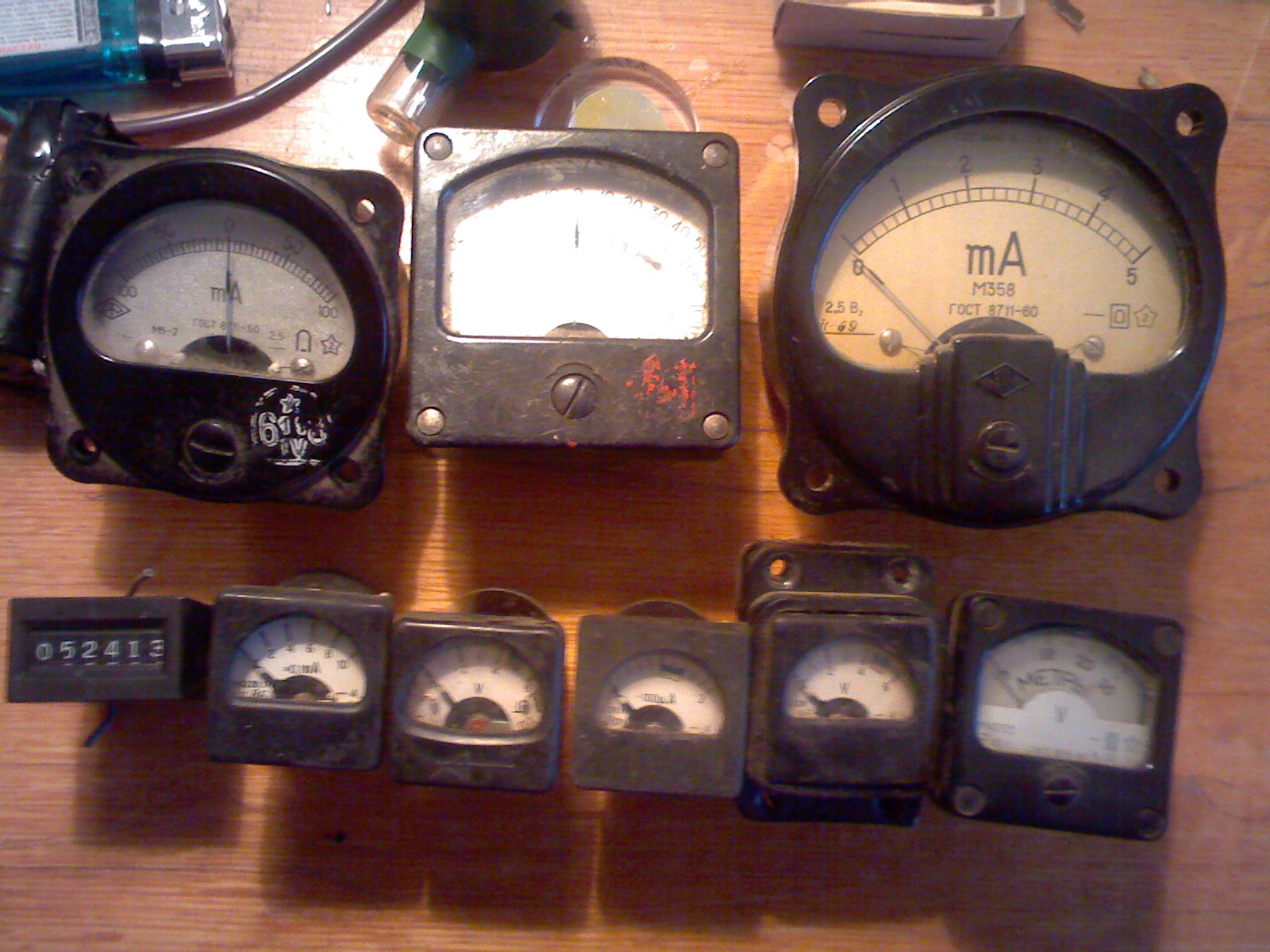

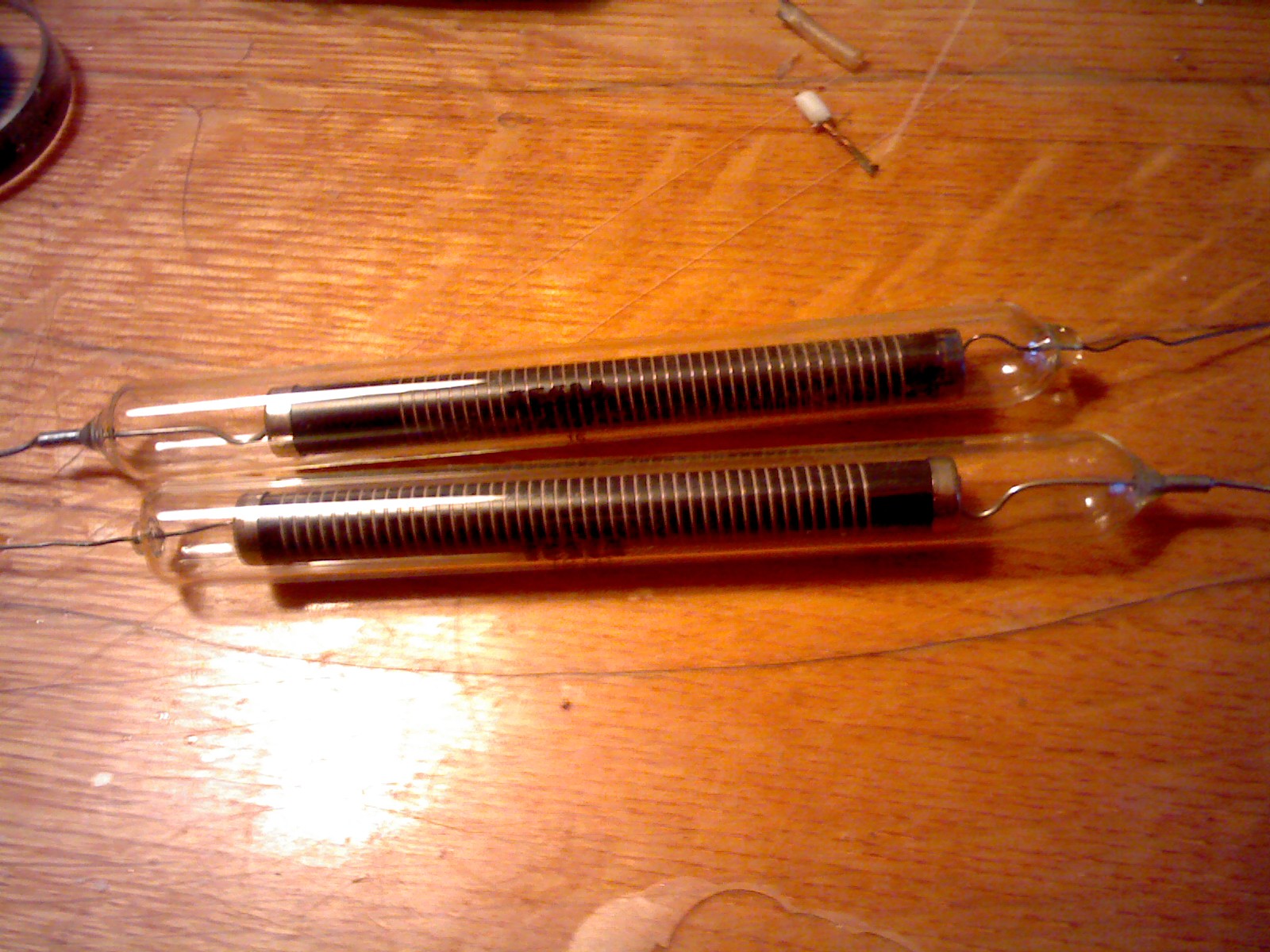

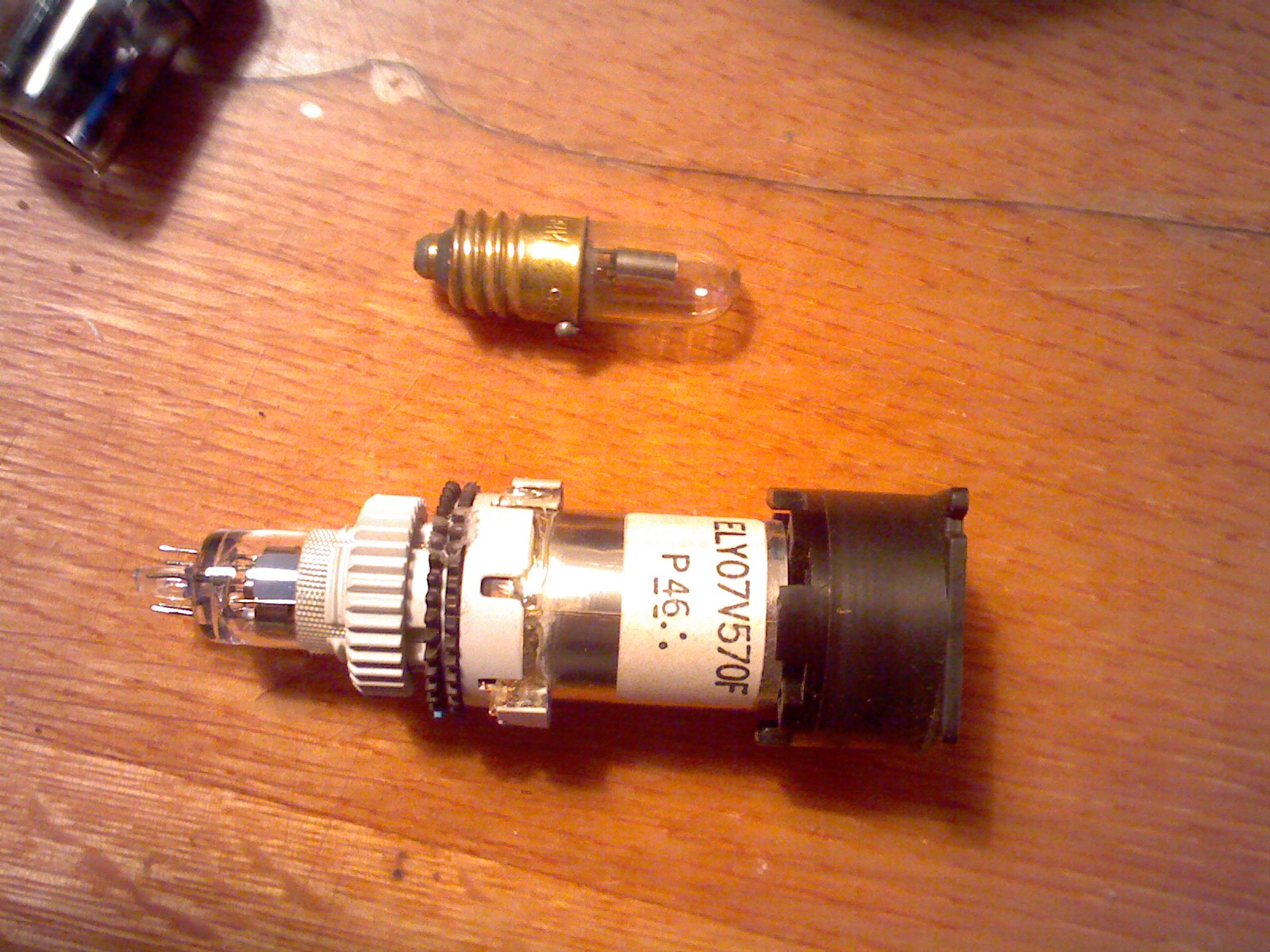

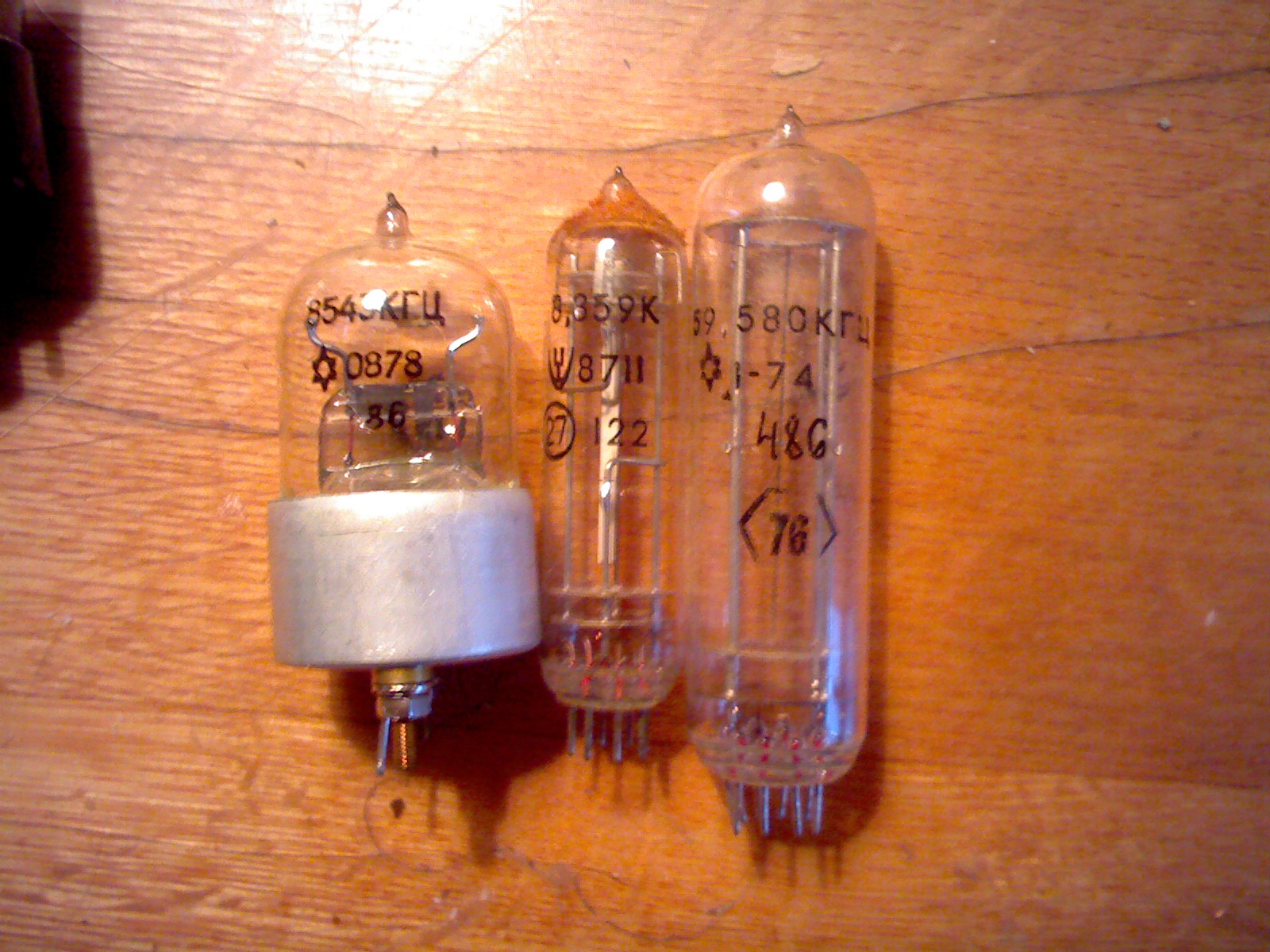

Интересные и необычные ЭВП

Везет же тебе

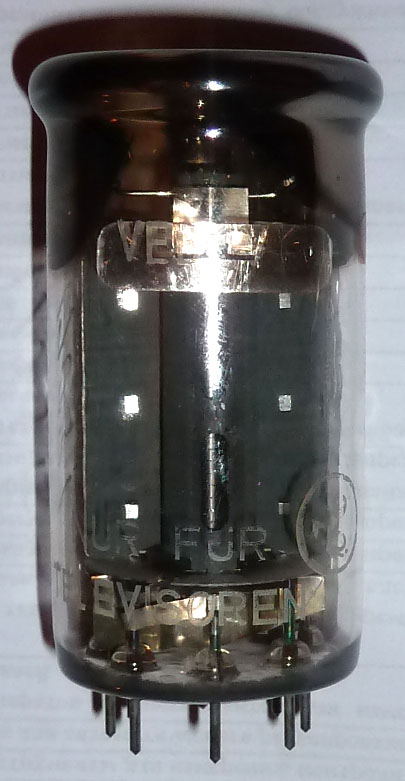

Cпасибо, что обратили моё внимание на этот прибор. У меня лежал неопознанный, похожий на ГУ-50. Но со стёртым обозначением. Теперь стало видно, что за лампа. На ней по немецки: VEB = Volkseigenebetrieb и - перевод - для применения только в телевизорах.



Довольно хорошее преобретение

А какого года это чудо??

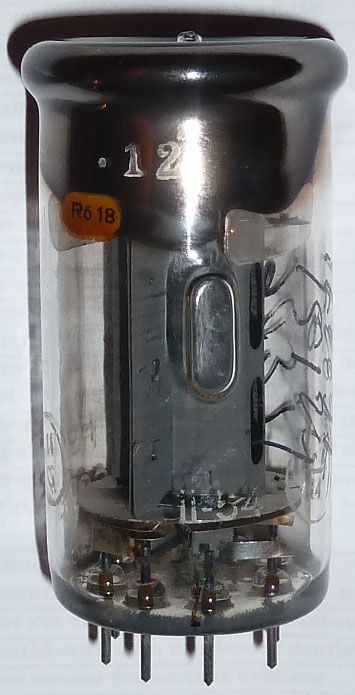

II-54



На вашей есть многое, чего на моей нет: RFT, ГУ-50...
Есть также надписи от руки, как и на моей, нечитаемые.
А нет надписи: для применения только в телевизорах.

Так что эти два прибора вполне дополняют друг-друга...

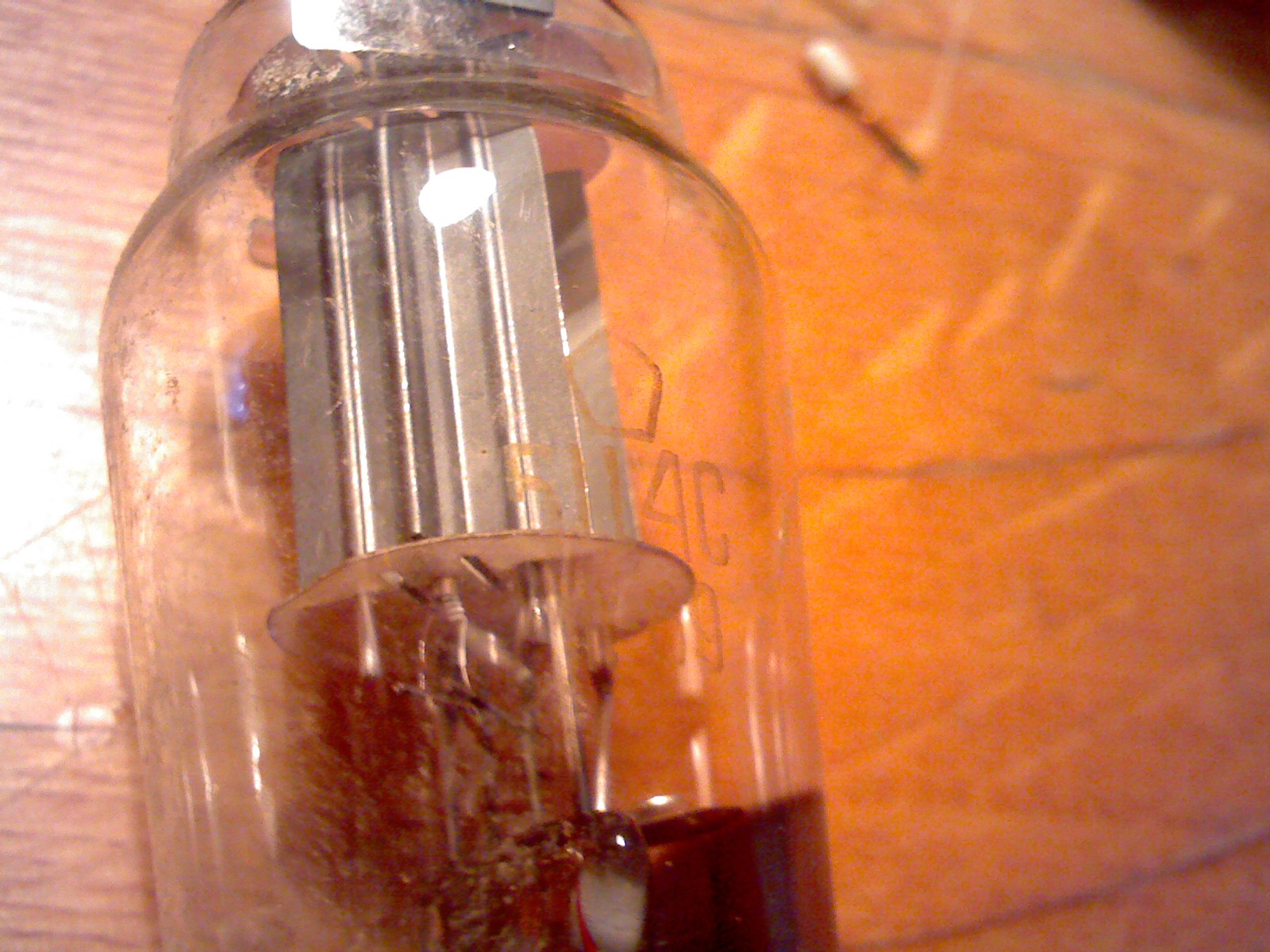

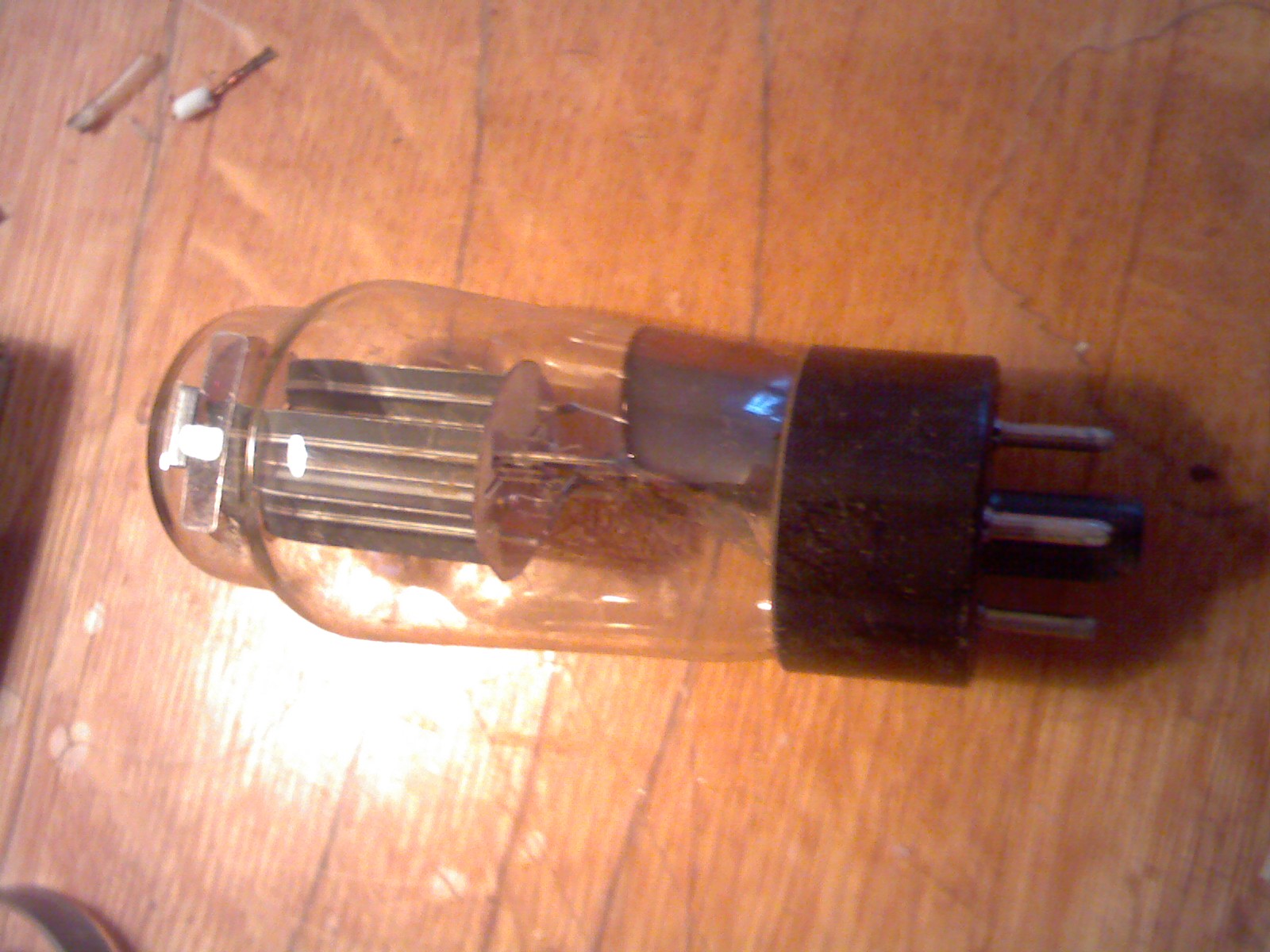

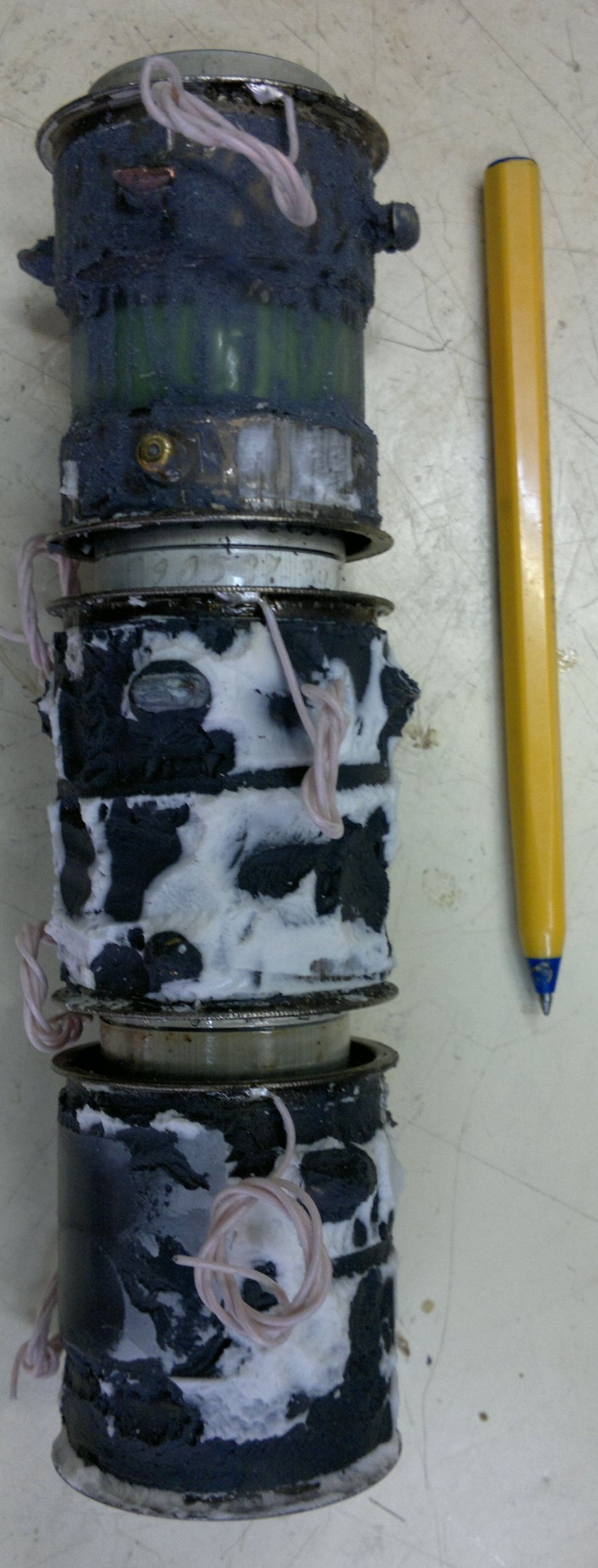

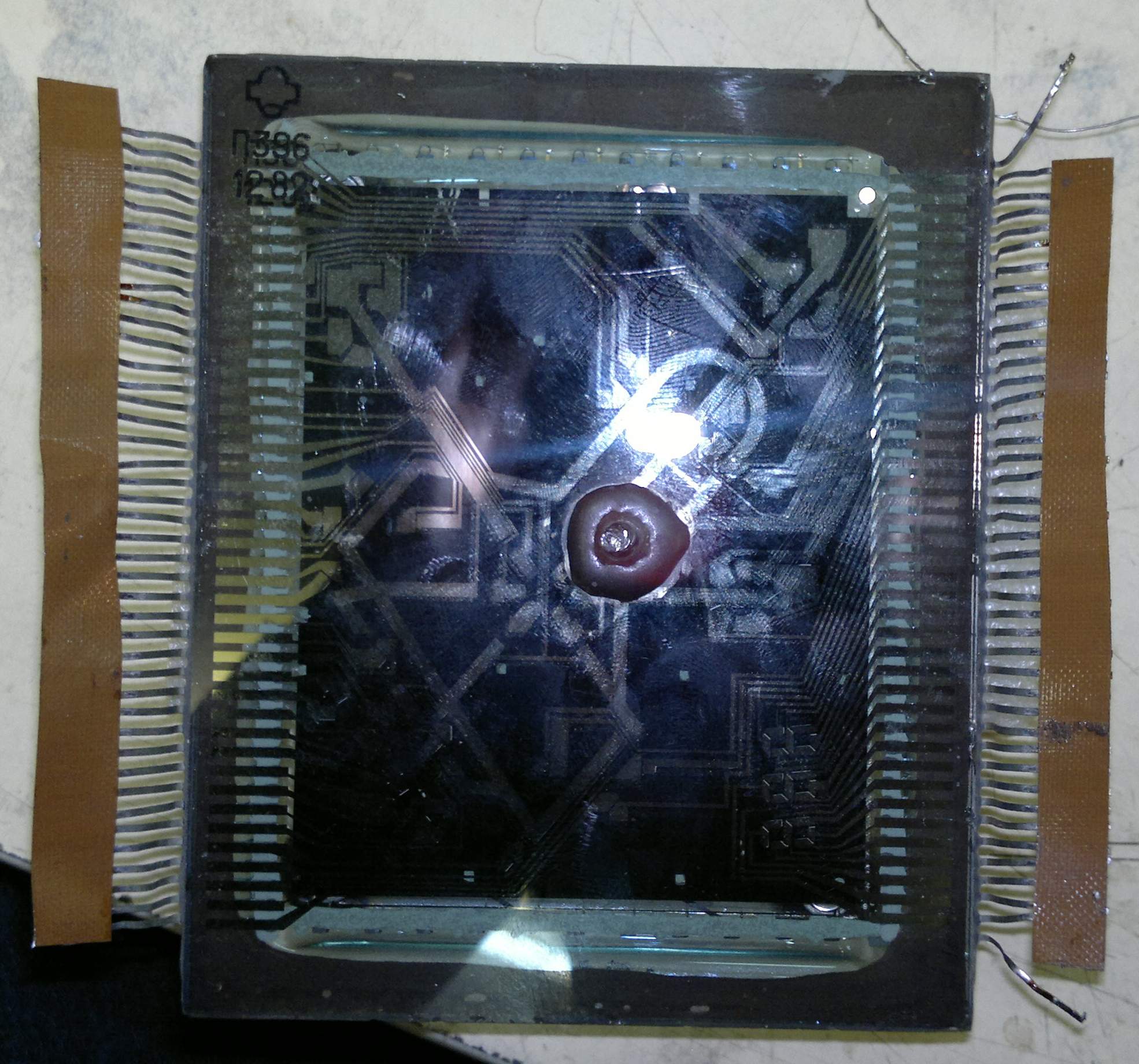

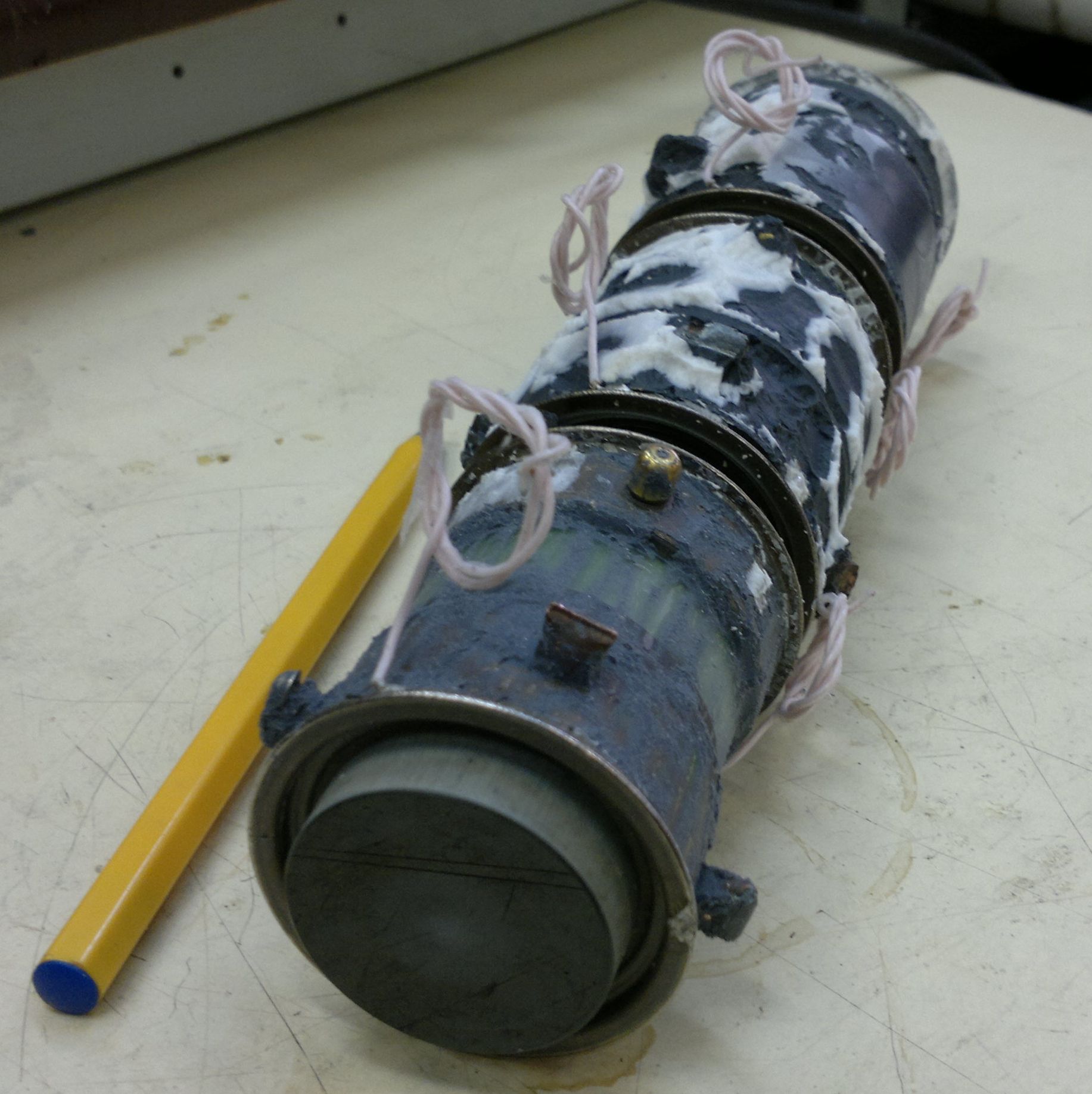

Сегодня у меня нешуточное и серьозное пополнение "Моя коллекция ЭОПов"

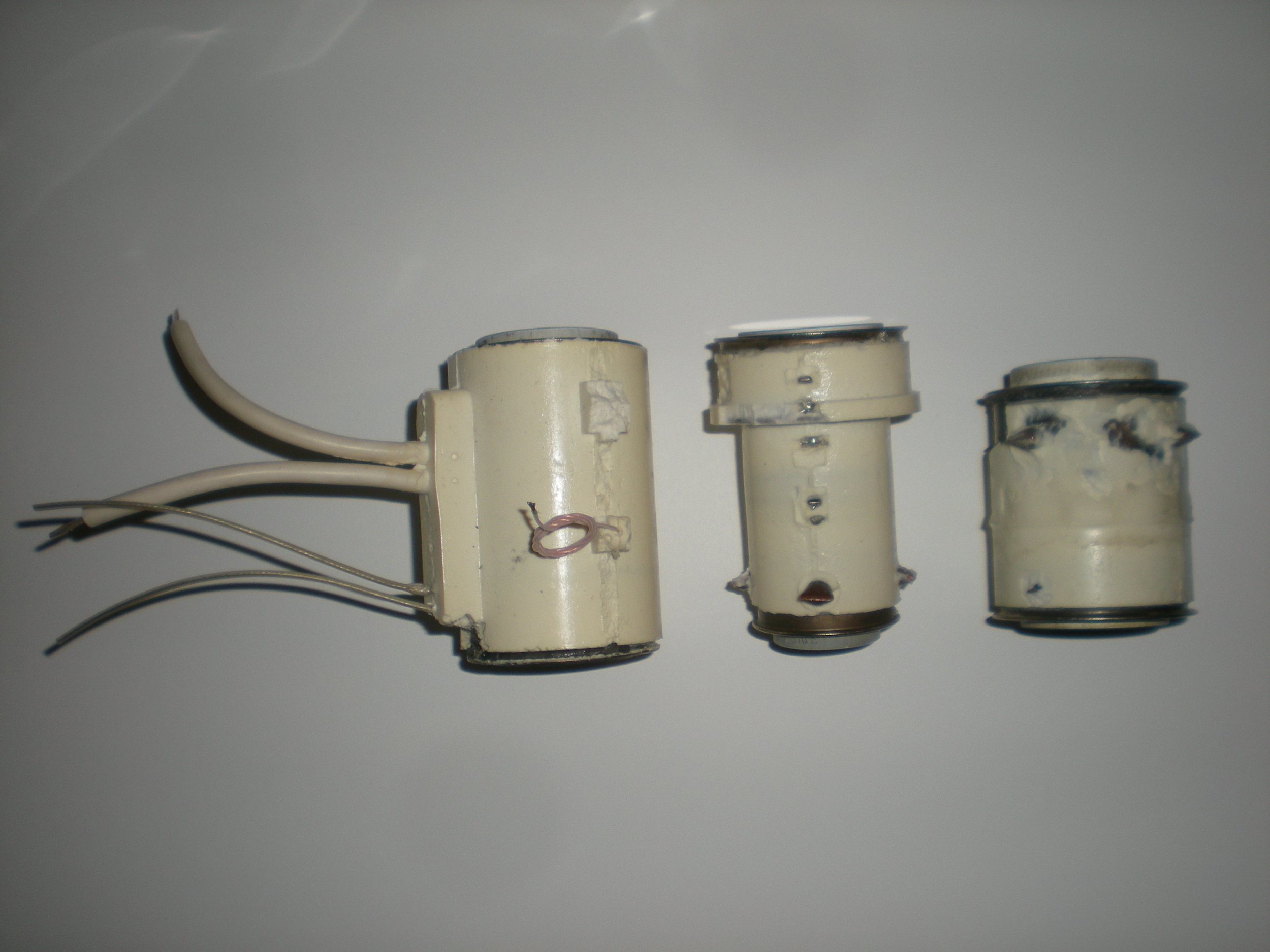

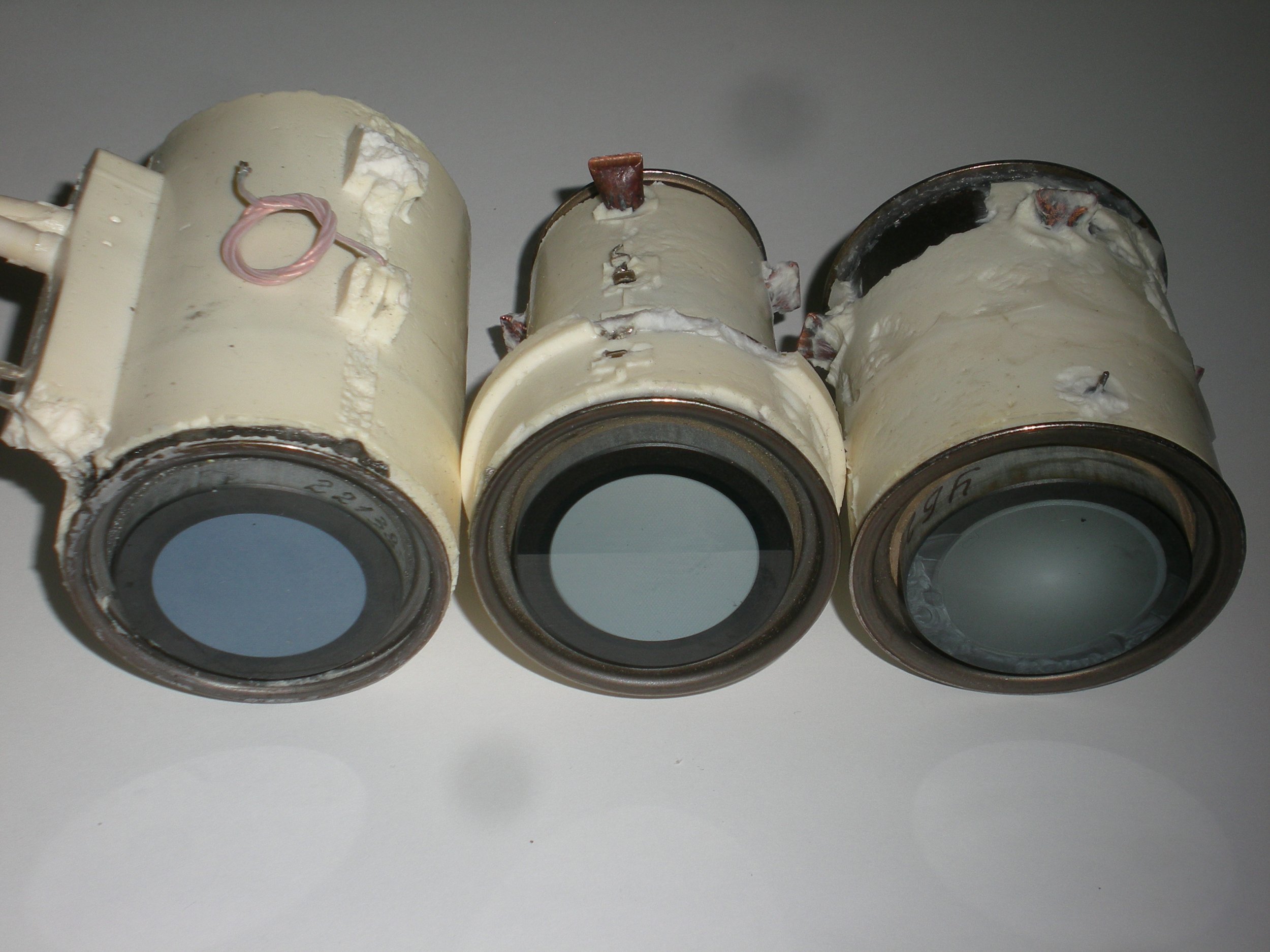

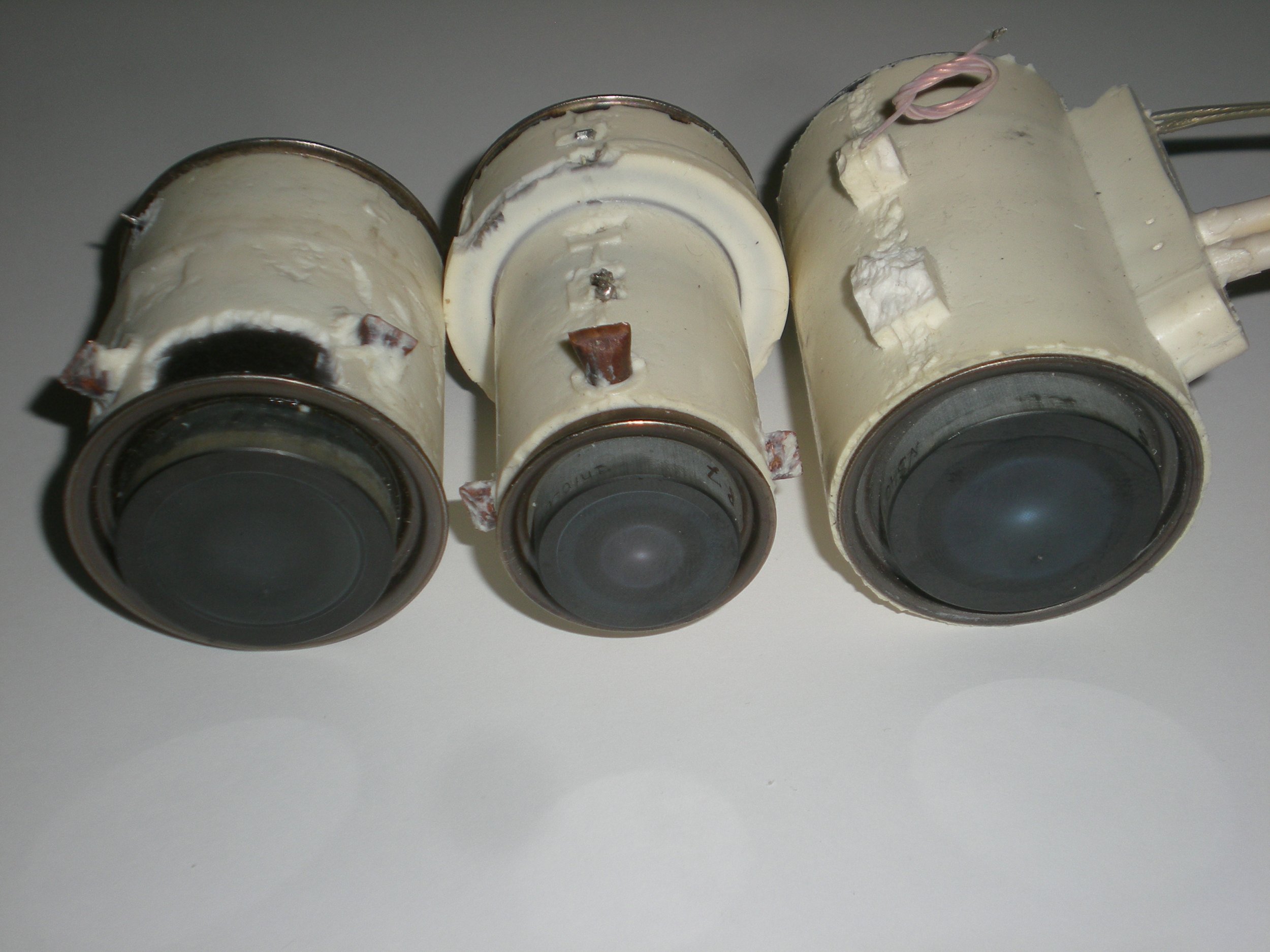

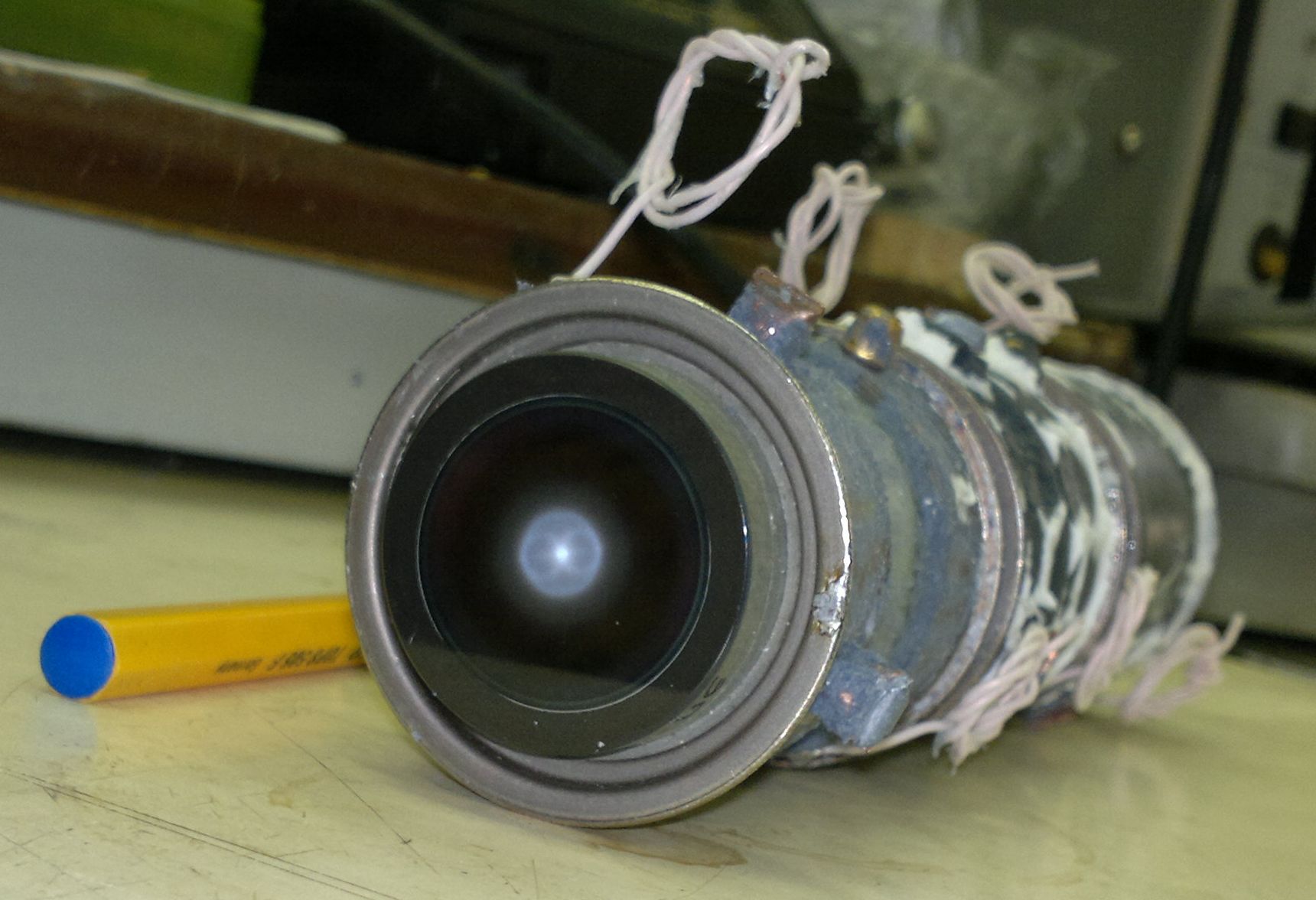

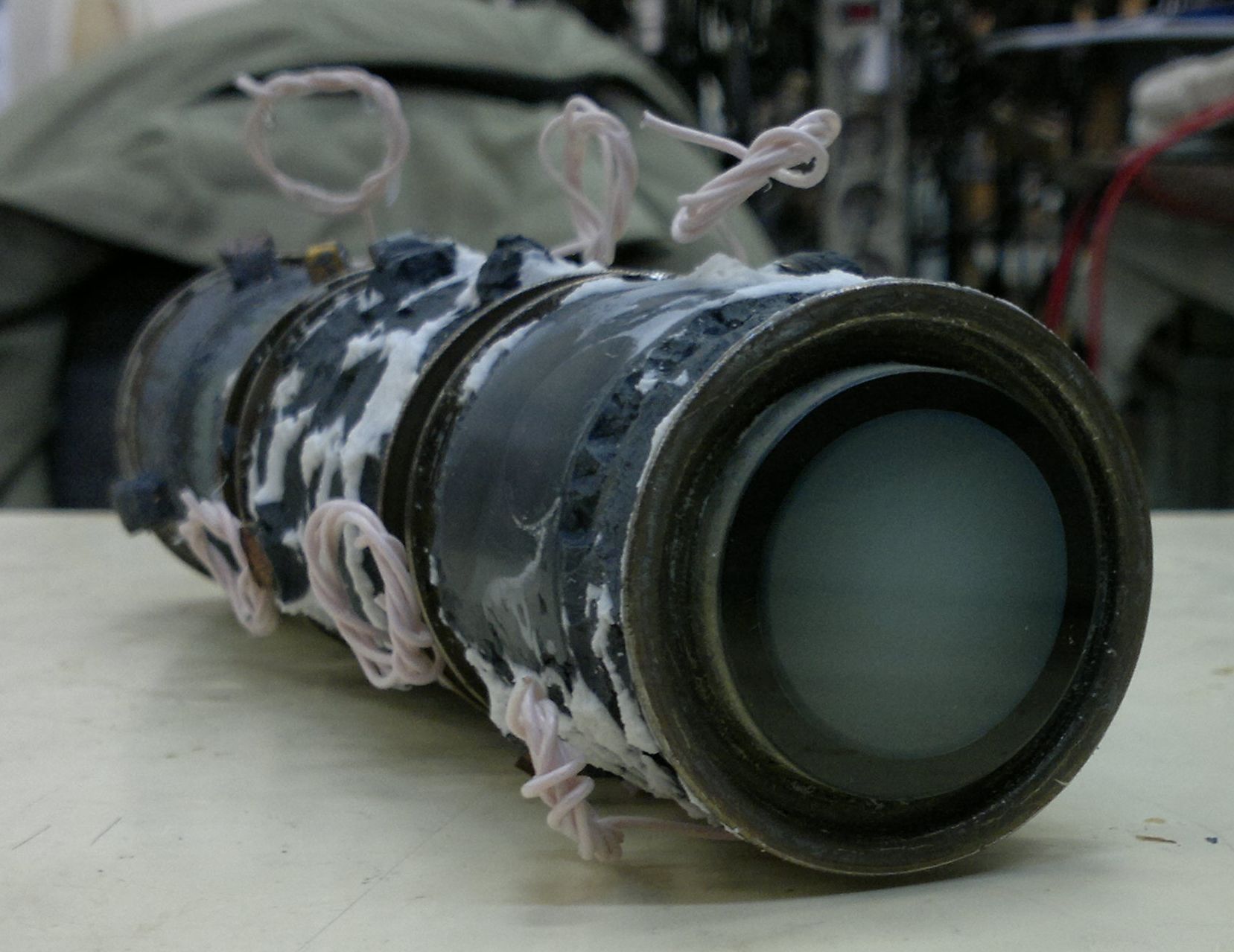

1) Тройка разных многовыводных микроканальных ЭОПов 2-ого ПОКОЛЕНИЯ с катодами и экранами на ВОШ-Волоконно-Оптических Шайбах.
2) Мультищелочные фотокатоды на ВОШ.
3) Экраны на ВОШ

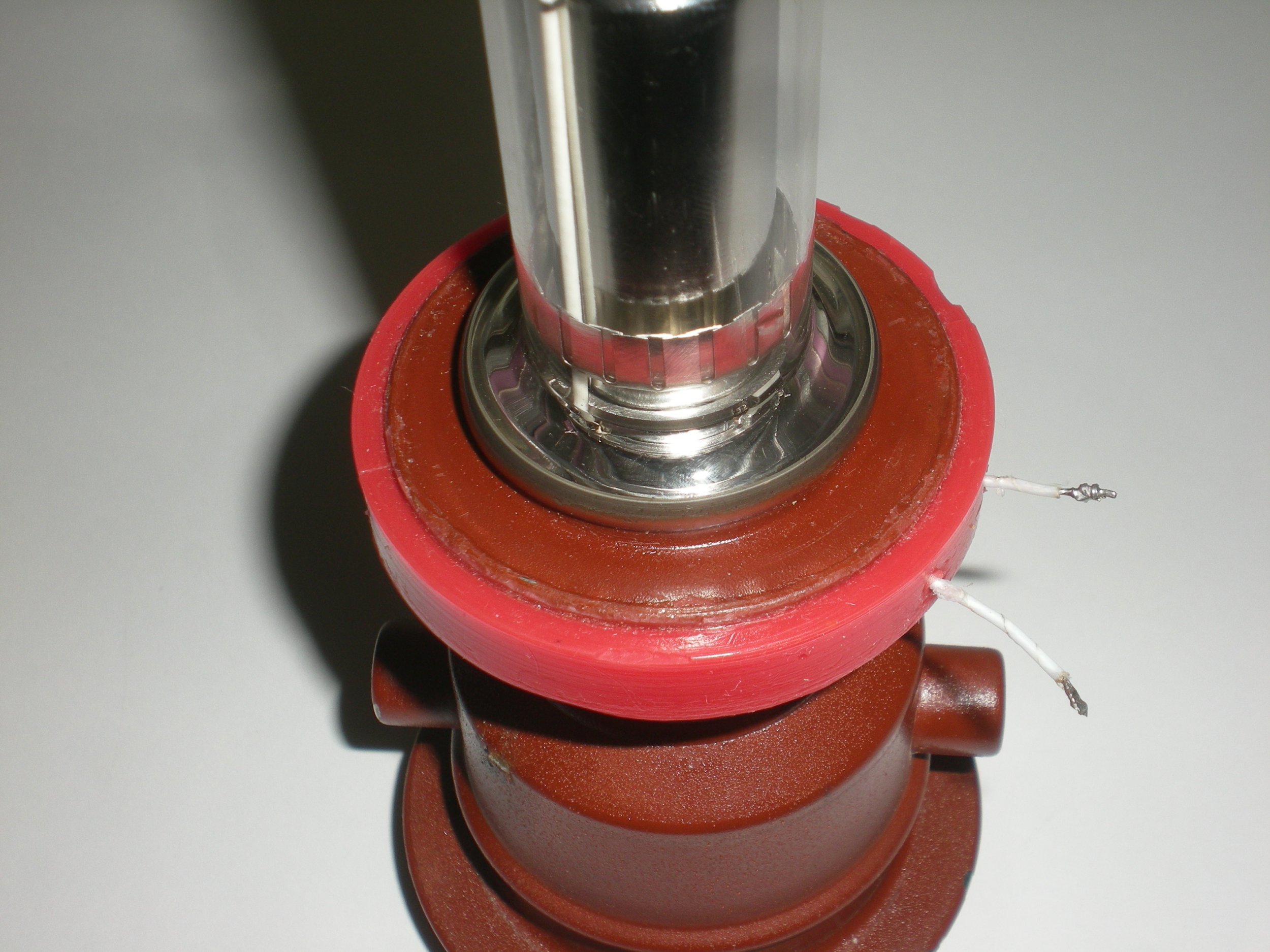

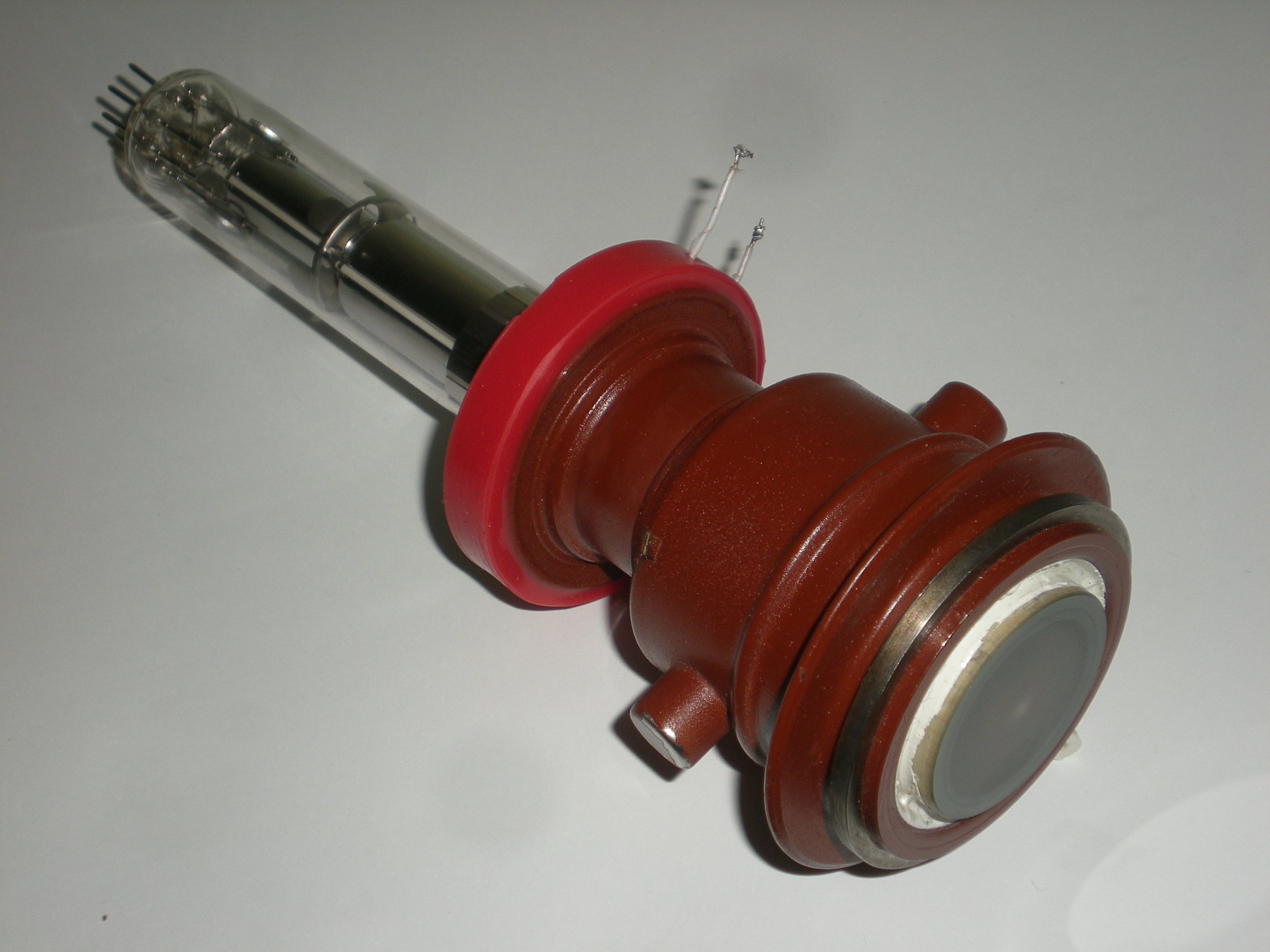

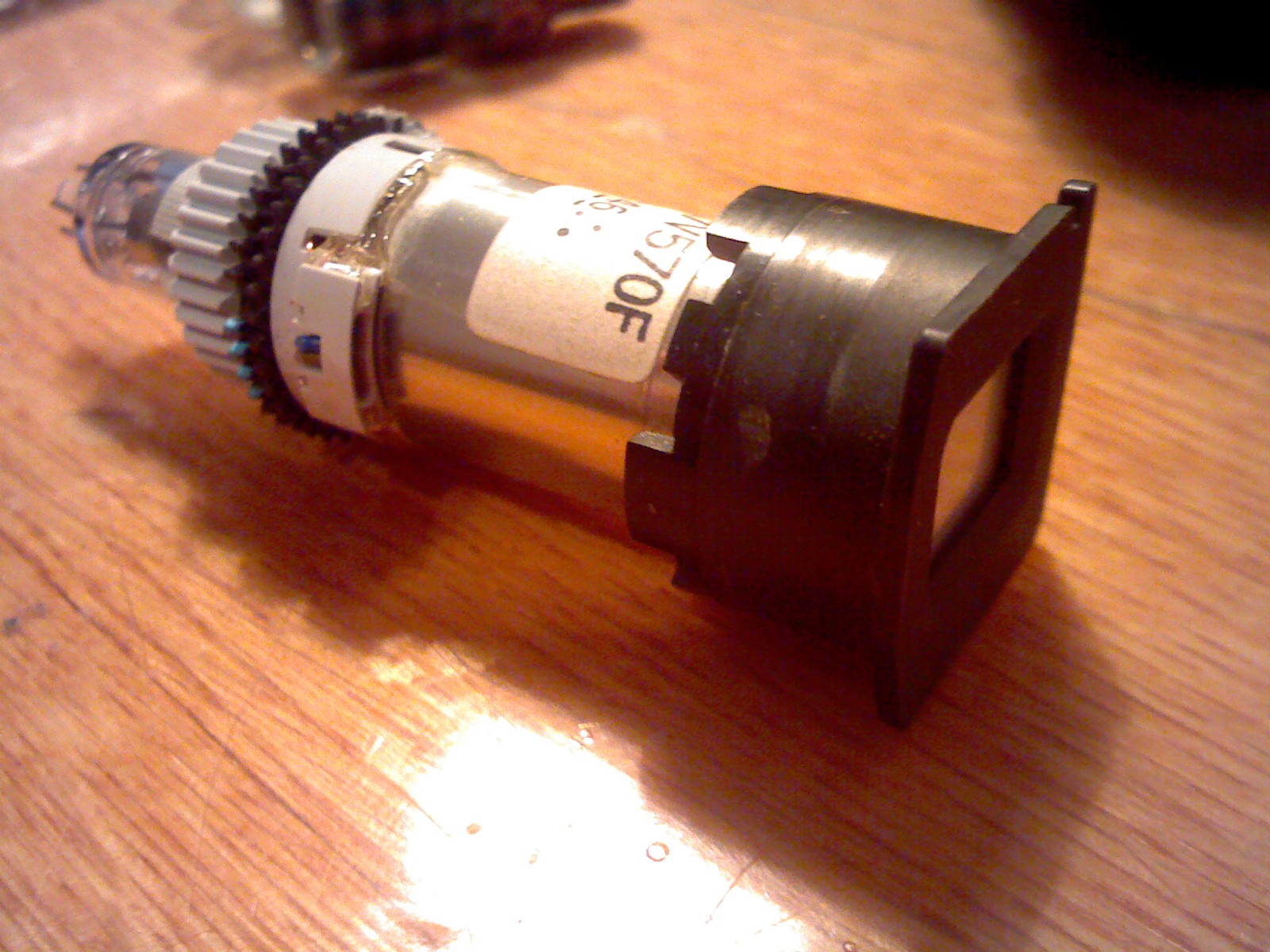

А еще у меня появился КРАЙНЕ редкий гибрид-Видикон сочлененный с ЭОП
И этот прибор называется Супервидикон!!
1) Очень красивый прибор в ракурсе.

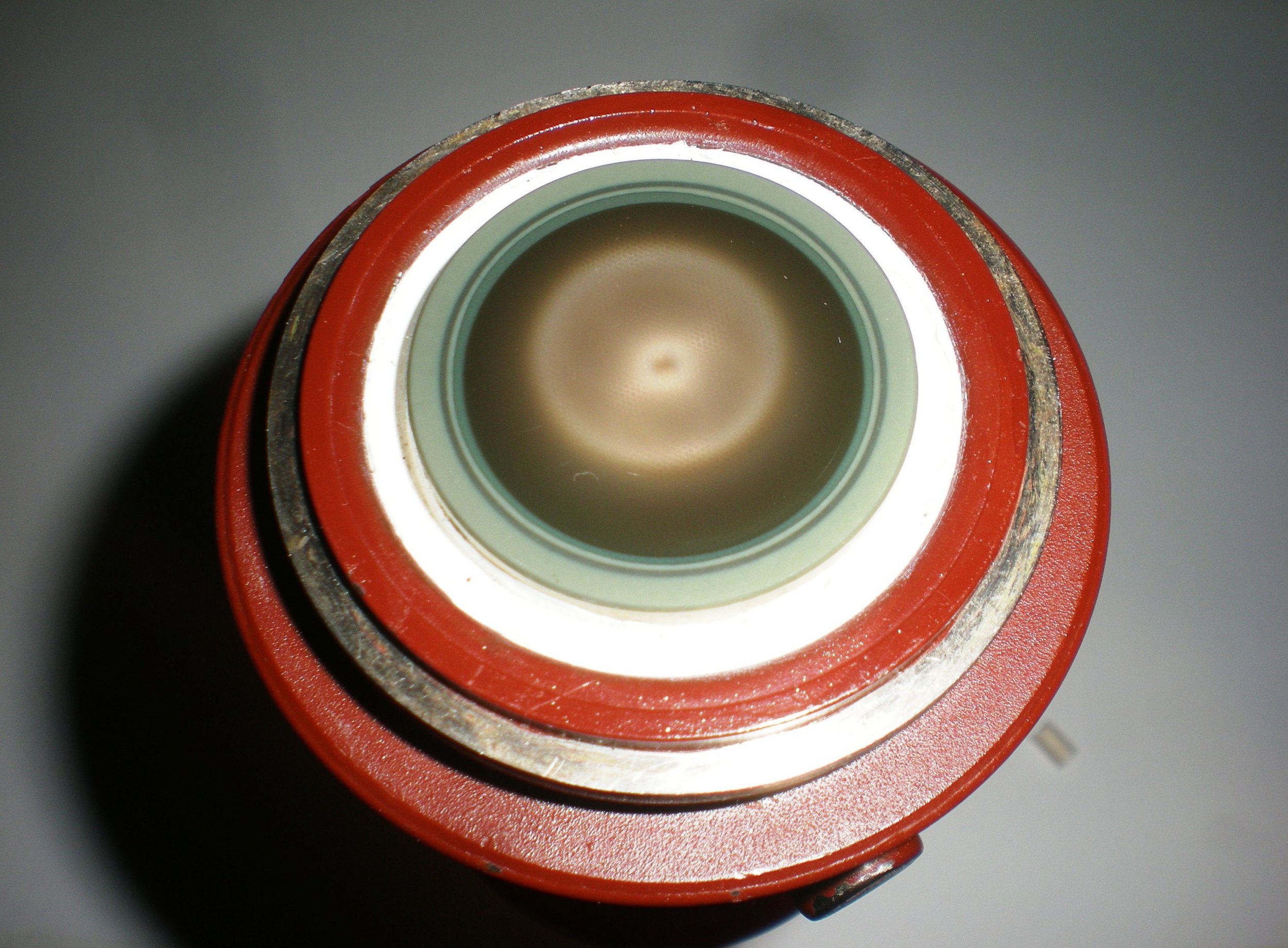

2) Волоконно-Оптический вход-фотокатод
3) Спай видикона с задним торцом ЭОП

Кстати, ЭОП и видикон имеет свой оличный вакуум!!



Эти лабораторные ЭОПы самые настоящие 2-ое поколение!! ибо мне их давал человек кторый реально в этом разбирается! http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-129#post-87981

Маркировка супервидикона ЛИ-702-4, год выпуска 84-ый



OMEGATRON! Это НЕ супервидикон. И об этом я уже писал.
Супервидикон есть видикон - трубка с мишенью на внутреннем фотоэффекте, соединённый (состыкованный) с ЭОП. В качестве видикона может быть применен кремникон, тогда такая трубка носит название суперкремникон. Если же видикон с аморфной мишенью, то секон.
Здесь же входное окно ЭОП'а выполнено из бериллия, следовательно это не ЭОП, а РЭОП, в целом прибор не на оптический диапазон. И такая связка не носит название супервидикон, а видикон с преобразователем.
Но это нисколько не умаляет интерес к прибору, вполне редкому. Так что мои поздравления.
Но терминологию надо соблюдать!

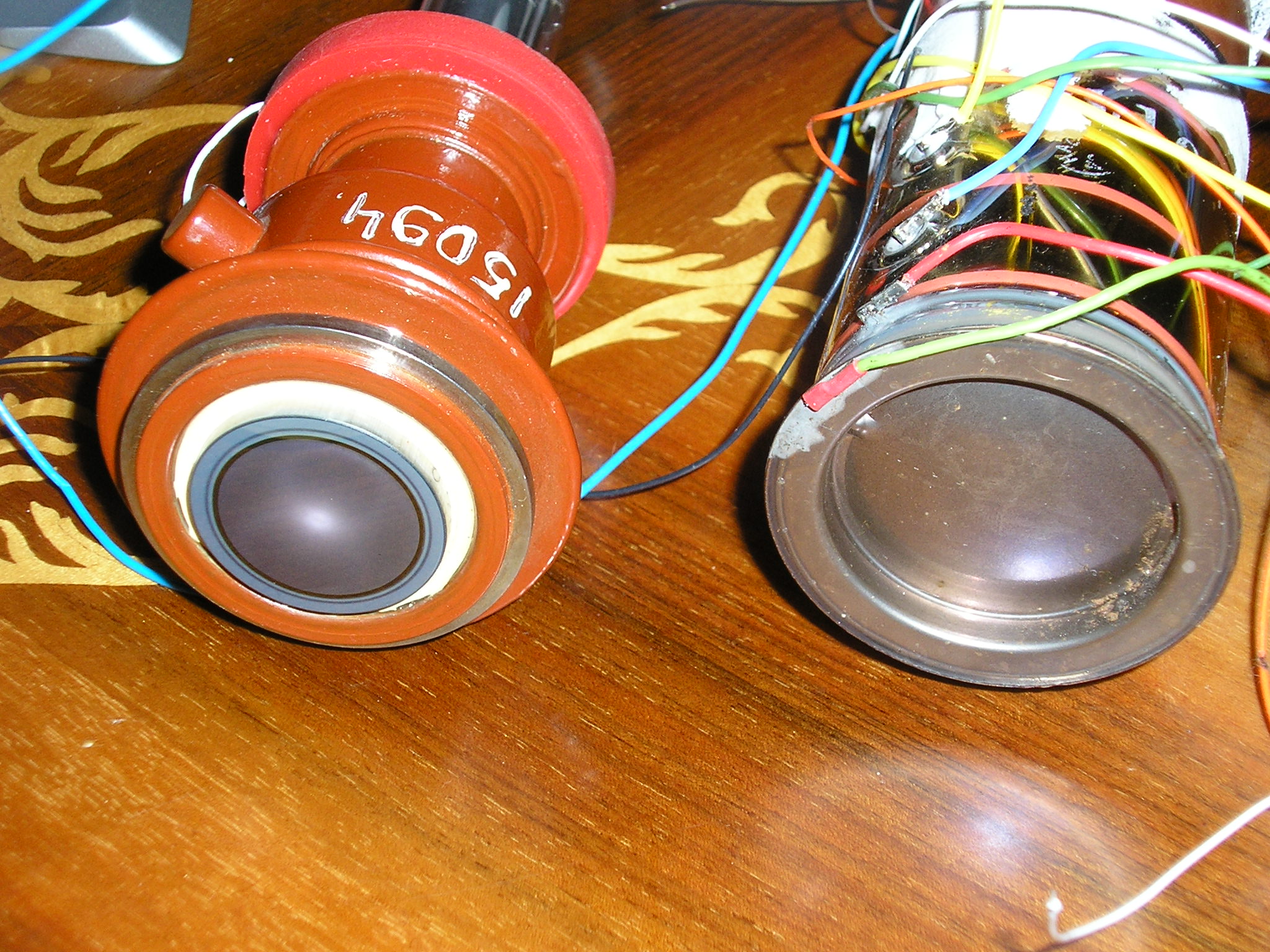

Entladung, Вы ошибаетесь. Показанный OMEGATRONом ЛИ-702 РЭОПом не является, а рассчитан на видимый диапазон. Бериллиевого окна не имеет, оно выполнено на микроволоконном фоконе. Для сравнения на фото входные окна ЛИ-702 и РЭОП с бериллиевым окном.



Изображение вводилось обычным светосильным объективом д.170мм.с F=220мм. Установка использовалась для регистрации и наблюдения сверхслабого свечения кристаллов. ЛИ-702 из ЗиП.Изображение выводится с супервидикона.



Вот статейка про СуперВидикон:

Передающая телевизионная трубка с накоплением заряда, переносом изображения с фотокатода на мишень и коммутации (считыванием изображения с мишени) медленными электронами. Название «С.» объединяет трубки 2 типов — секвидикон (СВ) и суперкремникон (СК), различающиеся конструкцией мишени. С В впервые описан в 1963 (Б. Гетце, США), СК — в 1966 (США). По принципу действия С. аналогичен видикону, отличаясь от него наличием секции переноса изображения (рис.). В качестве входного окна в С. используют волоконно-оптические диски (см. Волоконная оптика), что позволяет применить в секции переноса электростатическую фокусировку электронов. В пространстве между фотокатодом и мишенью фотоэлектроны, переносящие изображение, ускоряются до энергии Супервидикон 10 кэв. В СВ они проникают сквозь сигнальную пластину (плёнка Аl толщиной 0,1—0,2 мкм) в тело мишени (слой пористого диэлектрика, например или MgO, плотностью Супервидикон 10–2 г/см3, имеющий толщину 15—20 мкм) и на своём пути создают в диэлектрике вторичные электроны, которые устремляются к положительно заряженной сигнальной пластине, образуя на мишени положительный потенциальный рельеф. В С К фотоэлектроны попадают на базу мишени (Si n-типа), служащую сигнальной пластиной, и создают в кремнии пары электрон — дырка; дырки диффундируют к участкам мишени с проводимостью ρ-типа и создают на них положительный потенциальный рельеф. Полученное таким образом электронное изображение считывается коммутирующим электронным лучом.
На мишени С. происходит значительное усиление сигнала изображения — в 30—100 раз в СВ, в 1500—2500 раз в СК. Поэтому С. обладают высокой чувствительностью, уступая лишь Суперортикону. Однако С. имеют значительно меньшие габариты, массу, мощность источников питания, они проще в настройке; этим определяется перспективность С., особенно СК.
Лит. см, при ст. Передающая телевизионная трубка.
Н. Д. Галинский.

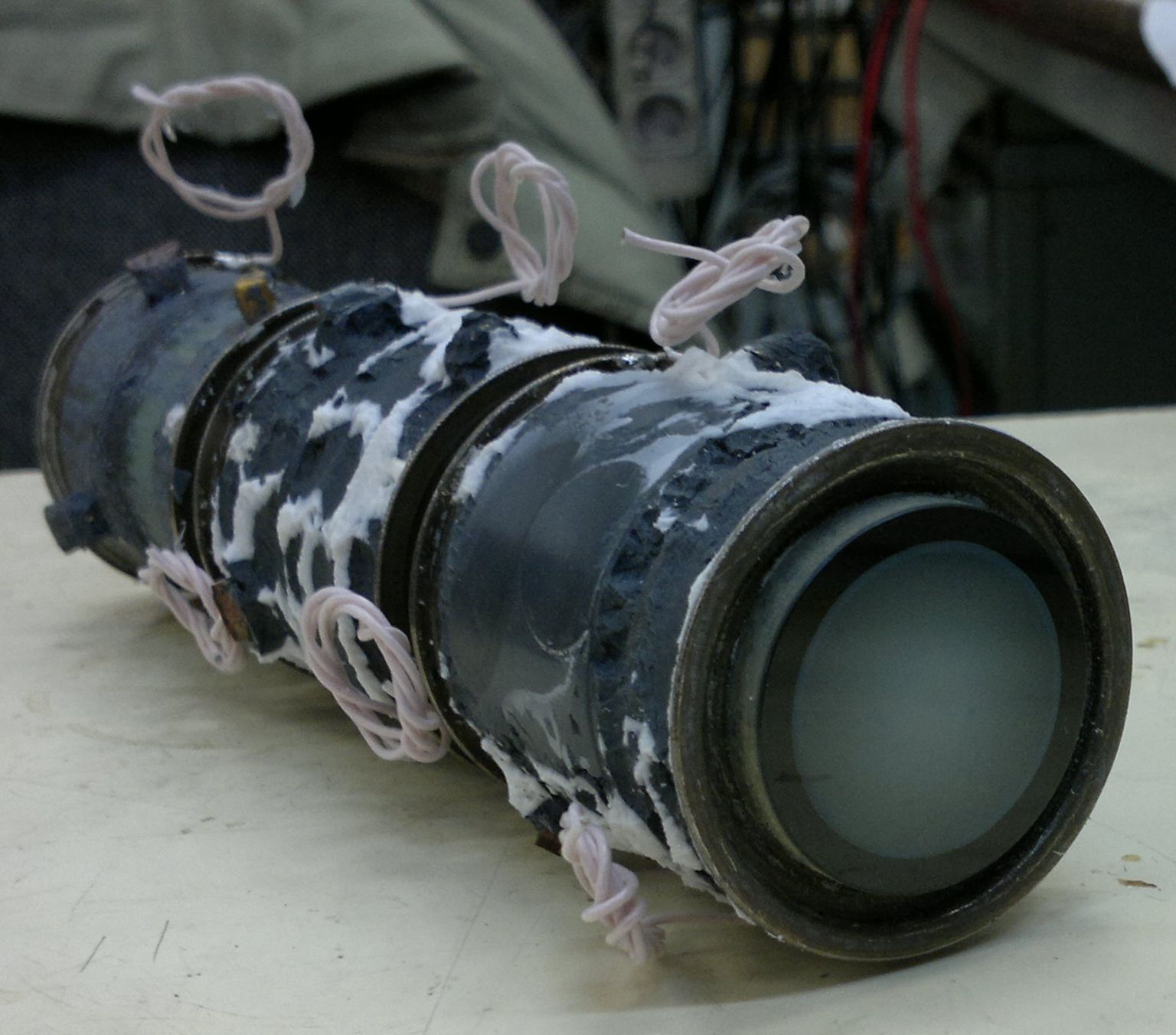

На счет корабельных ПНВ не знаю, свои ЛИ-702 я взял в одном бывшем НИИ. В одной из разломанных мной установок ЛИ-702 был оптически соединен с 1-ым каскадом светоусиления на ЭПВ-20а, перед которым стоял объектив D=350 ,F=420мм.

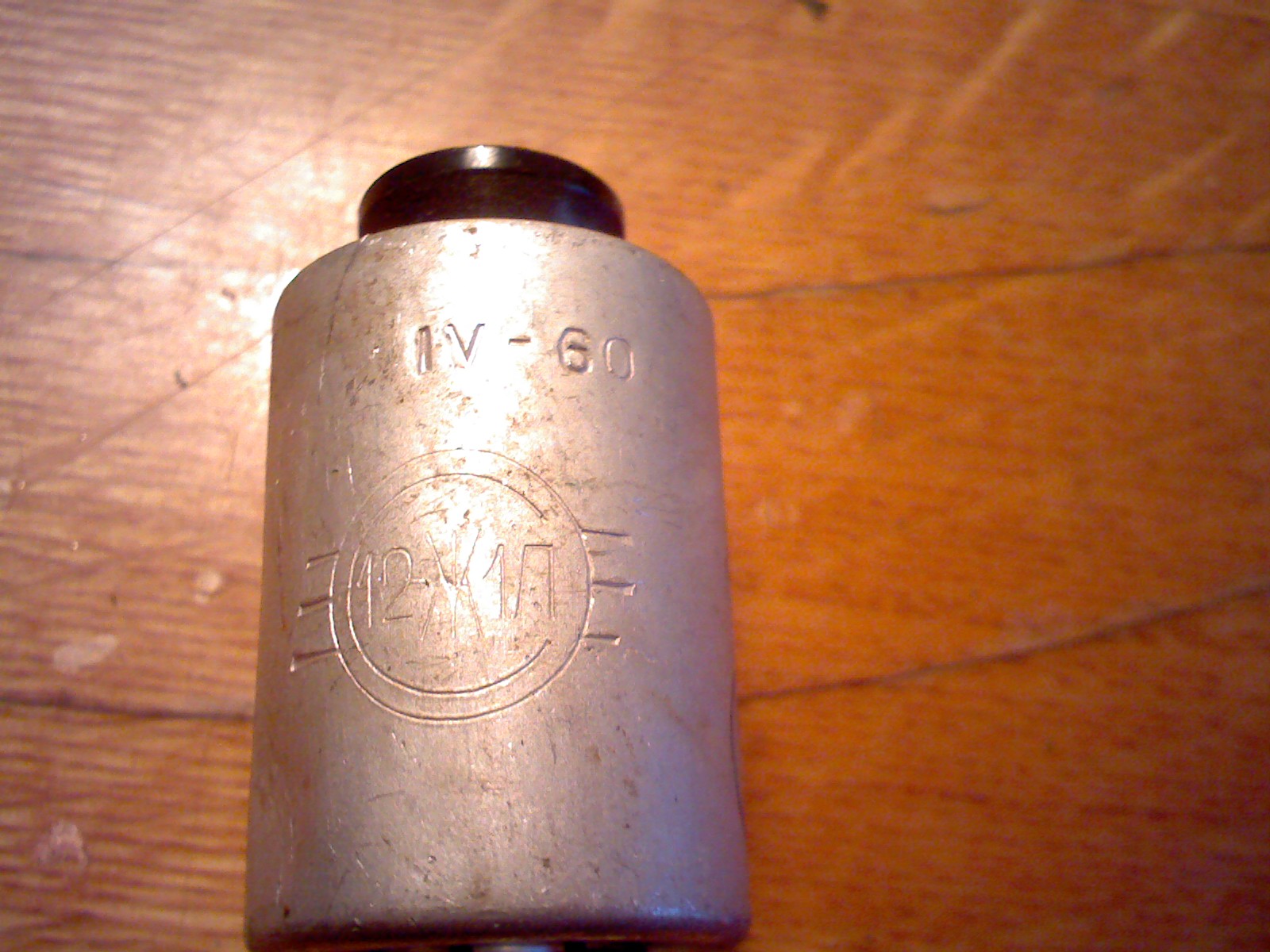

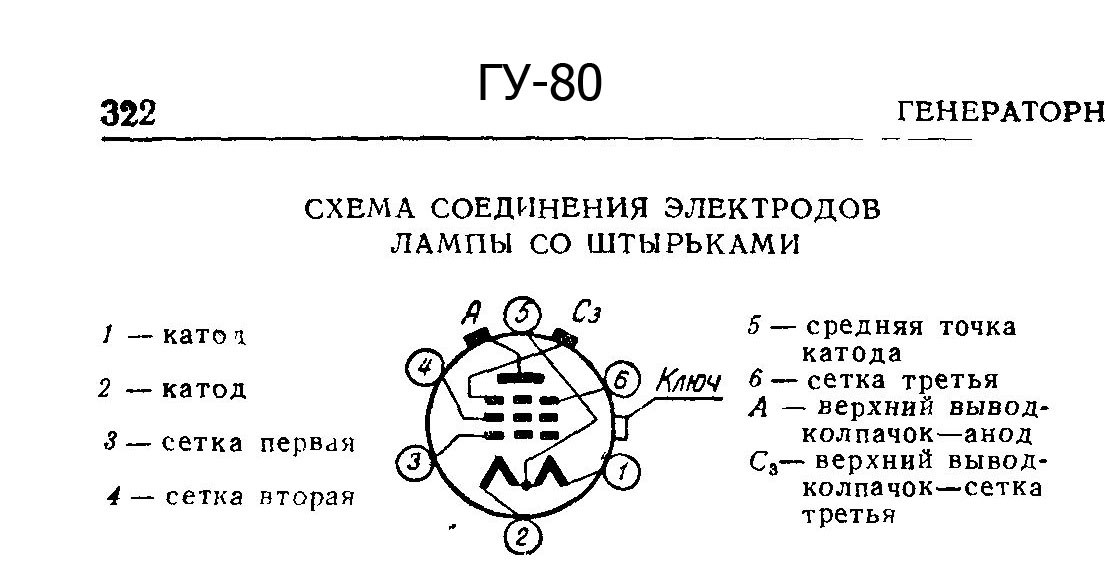

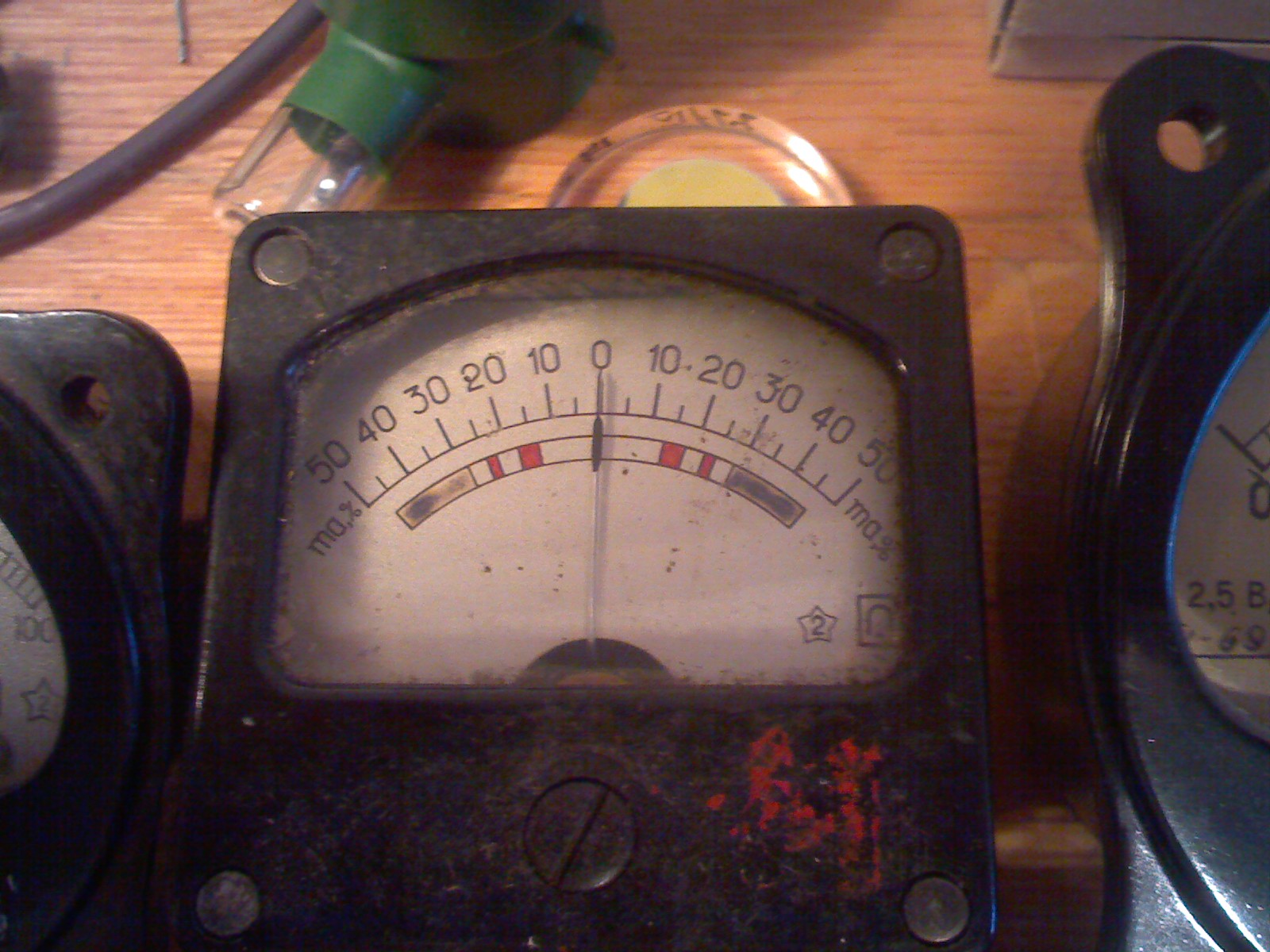

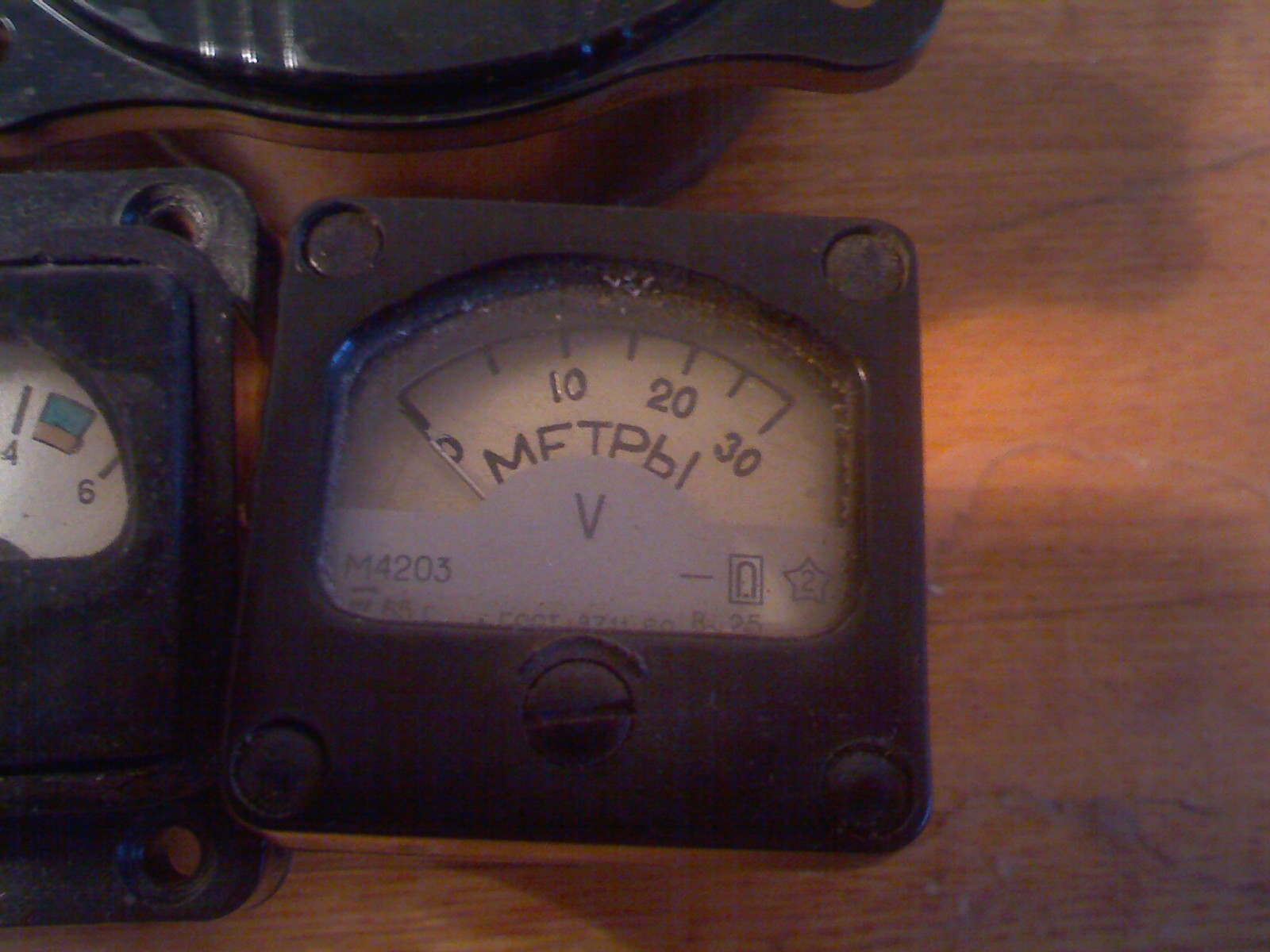

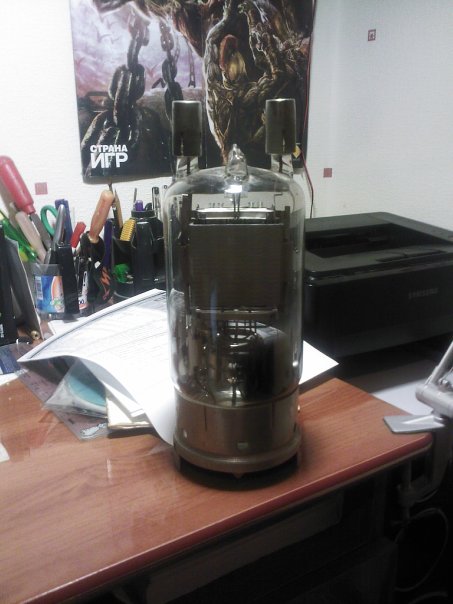

генераторный пентод ГУ-80, накал целый, вот такую штуку мне подарил препод по ТОЭ



насколько я знаю нечем гугля тоже внятного ответа не дал

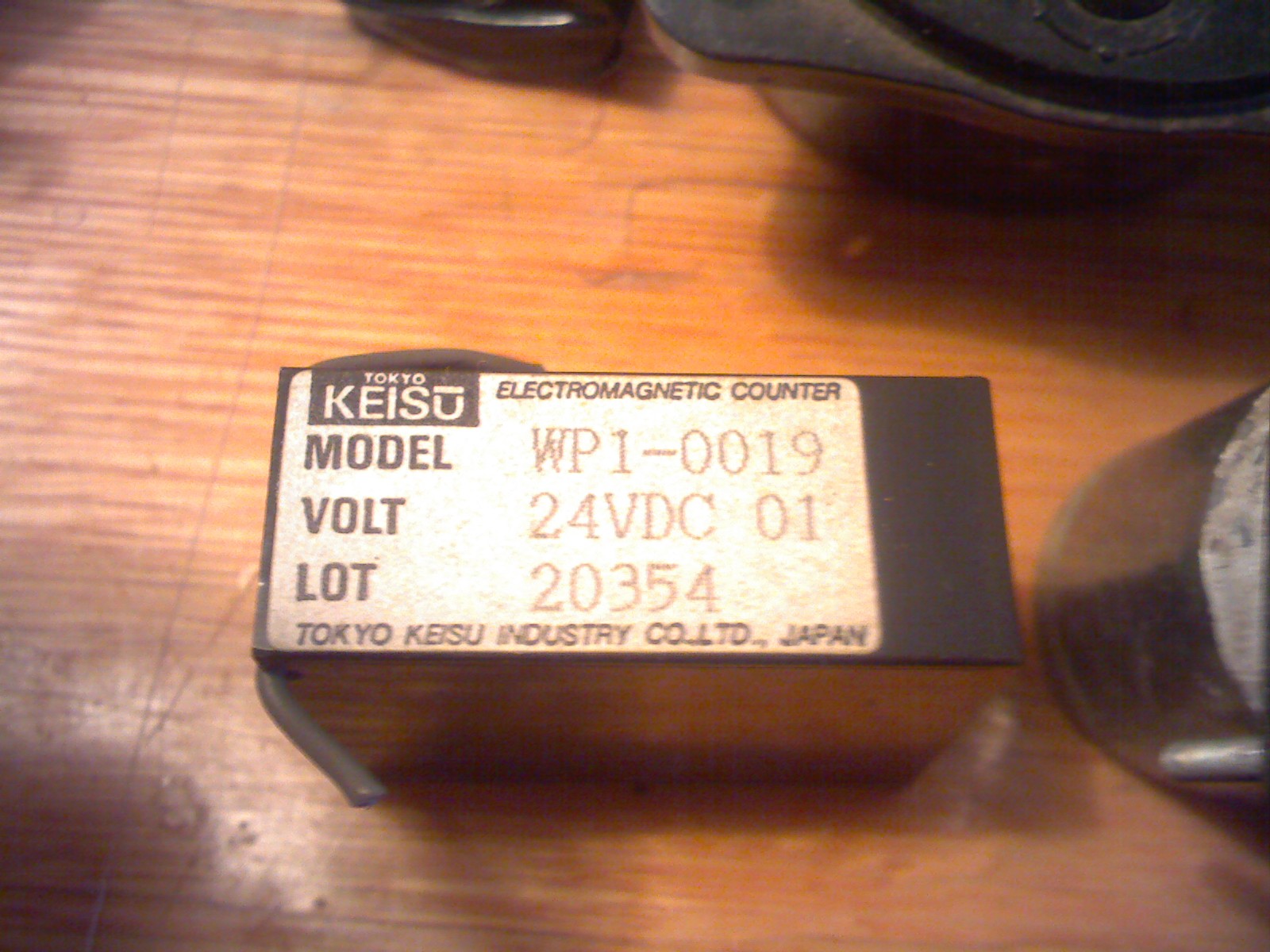

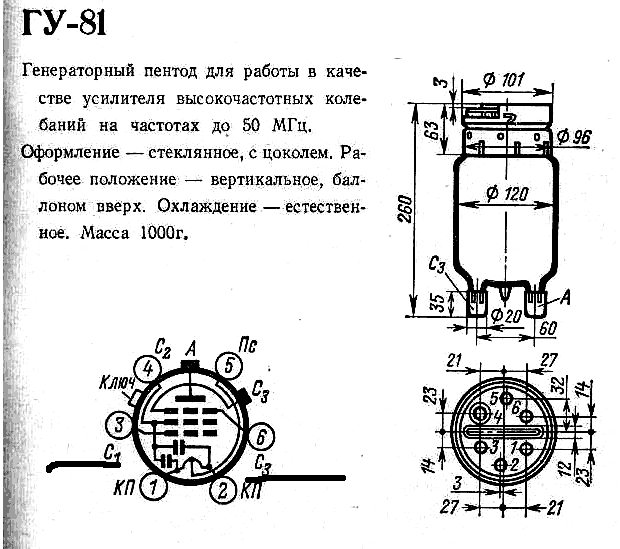

Разница во встроенных конденсаторах.



Ещё по ГУ-80. Этот прибор разработан на базе немецкой RS 384 и вначале обозначался как П-800.
