Интересные и необычные ЭВП

Фэу годный (надо было мне его хватать, когда была возможность), но вот лично мне хочется убить кого-то об стенку по одному разу за каждую фразу класса "наикрасивейший такой-то растакой-то фотокатод". Тема не про фотокатоды, всё-таки. Простите, наверное, слишком нервничаю по пустякам.



Я считаю что красота вся что ЭОПов, что ФЭУ и фотоэлементов закладывается именно в фотокатоде!!



А что она должна напомнить? Опричь Г-807, но без верхнего экрана либо прародителя своего 6П3С - никого и ничего.

Ленинградский. Да, есть на что посмотреть.

Точно. Есть на что посмотреть.



Я подавал через ЛАТР с последующим выпрямлением. Без сглаживания (пульсирующее напряжение). Гасящие резисторы 680 Ом. Накал включён постоянно. Разряд начинался при напряжении ок. 180 В. Не заметил, чтобы зажигалось между анодами. При включении наблюдалось искрение катода (одна-две искры). Гашение разряда происходило при снижении питающего напряжения до 80 В.
Катод непонятен. По виду - бусинка чего-то. При ионной бомбардировке любой катод - опричь вольфрамового - распыляется. Но вольфрамовый не должен искрить.

Подробных сведений о приборе в Инете не нашёл.



Надо будет померять напряжение на приборе. Критическая величина падения напряжения на приборе, за которой начинается распыление катода, составляет 20-30 В Опричь водорода, где эта величина составляет ок. 600 В. Но прибор явно наполнен не водородом. Как при этом он может работать без накала - не ясно...



А у меня сегодня в "Танковой броне" редкий ФЭУ-148-1 появился

(фото я уже выкладывал наверное).

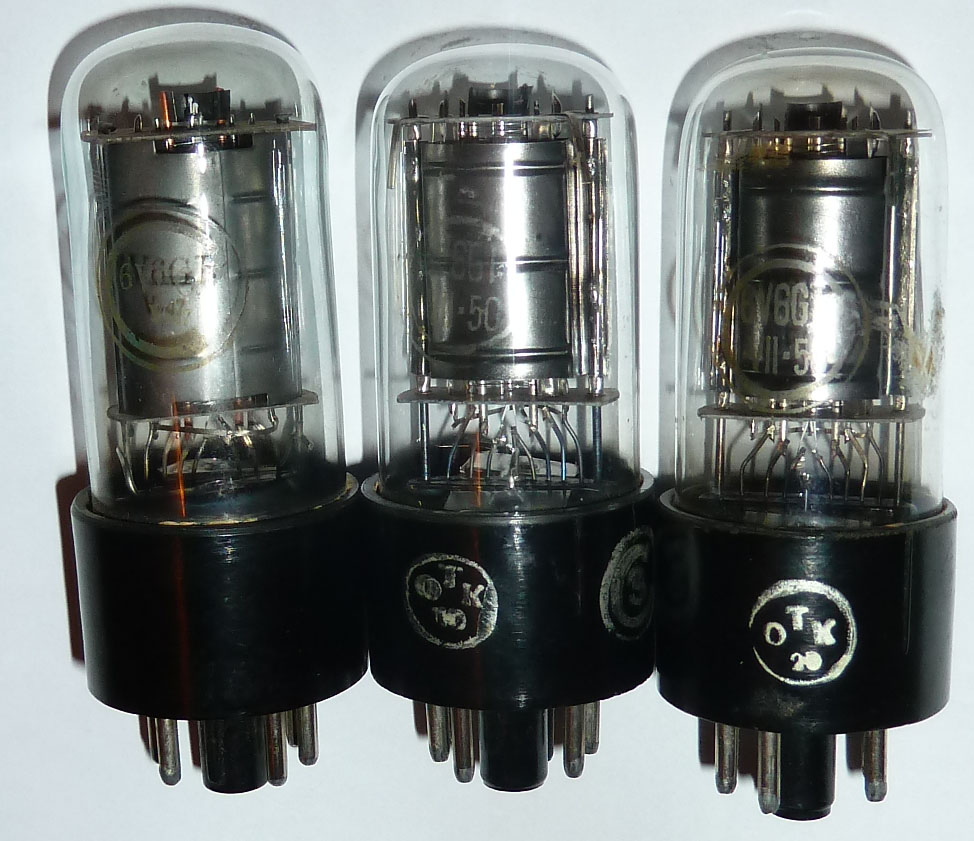

6V6-GT отечественные. Ленинградские. =6П6С.
На лампах выпуска 50 года аноды чернёные. Таких 6П6С, с чернёным анодом, не видел.



Так и должно быть. Они же на разное напряжение, а работают при минимальном напряжении кривой Пашена для наполняющего газа..

Такой товарный знак был в 60-х гг. Ламп с таким товарным знаком много.



Типов ламп, аналогов америкашеских, попавших в СССР с ленд-лизовской аппаратурой, немало. Выпускались же малыми партиями, на замену в аппаратуре, которую америкашам не вернули. Хотя помянутая 4П10С делалась на двух заводах. Интересна, возможно, но лежит не совсем в моих интересах. И, кстати, мне никогда ранее не встречалась.



Весьма странный элемент внутри последней лампы

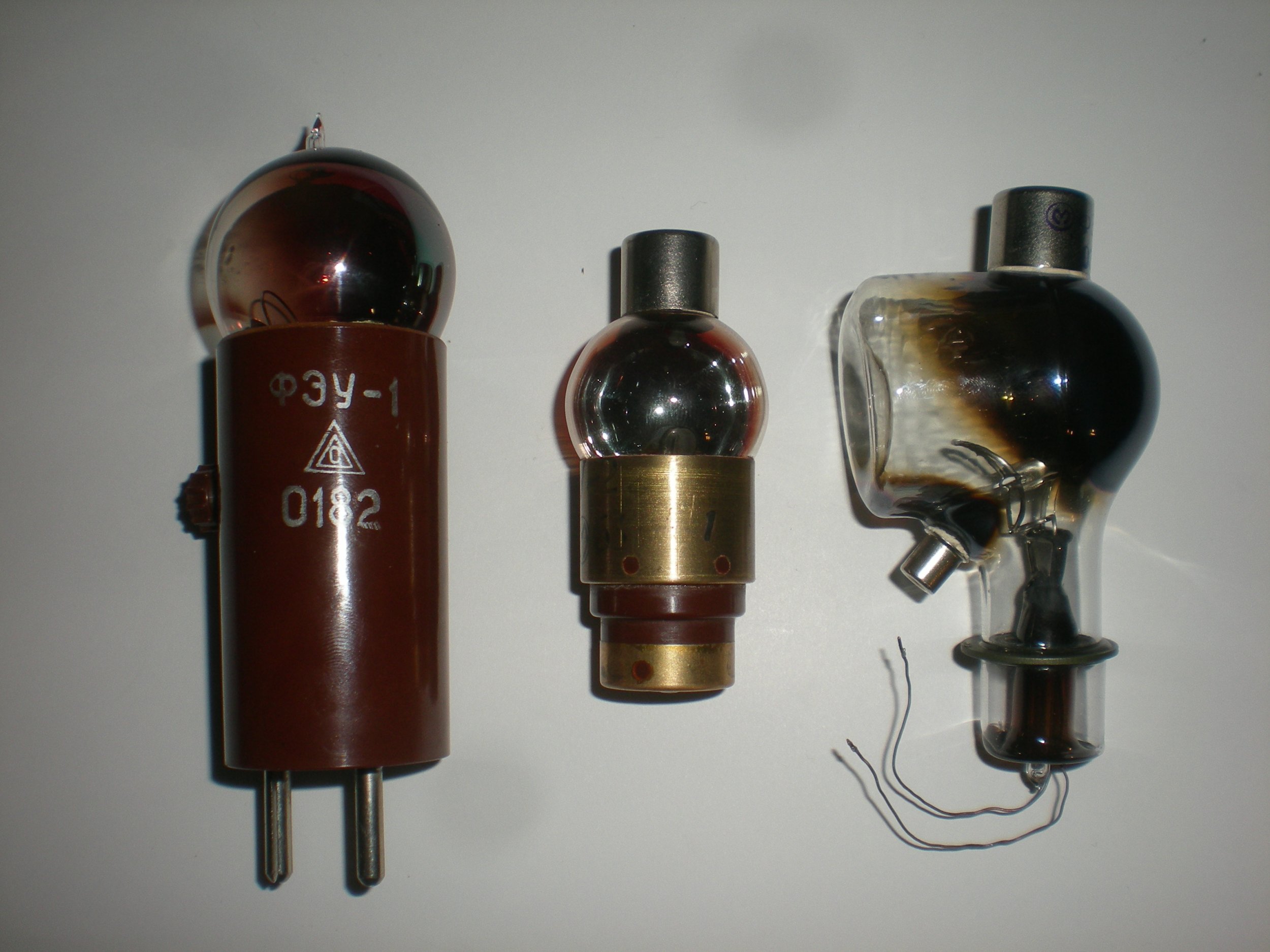

А у меня сегодня ФЭУ-4 появился



А я вот всё думаю свою ламповую коллекцию загнуть-либо вывести на отдельный сайт(а экземпляры вывезти на дачу) либо вообще похерить-оставить только диковинки-горизонтальных поверхностей в комнате уже не хватает-меня больше микрухи диковинные прикалывают(а особенно гибридки).



Сергей-я подумаю-но по одному-мне погоды не сделают-как решусь так всё скопом.(главное решиться)

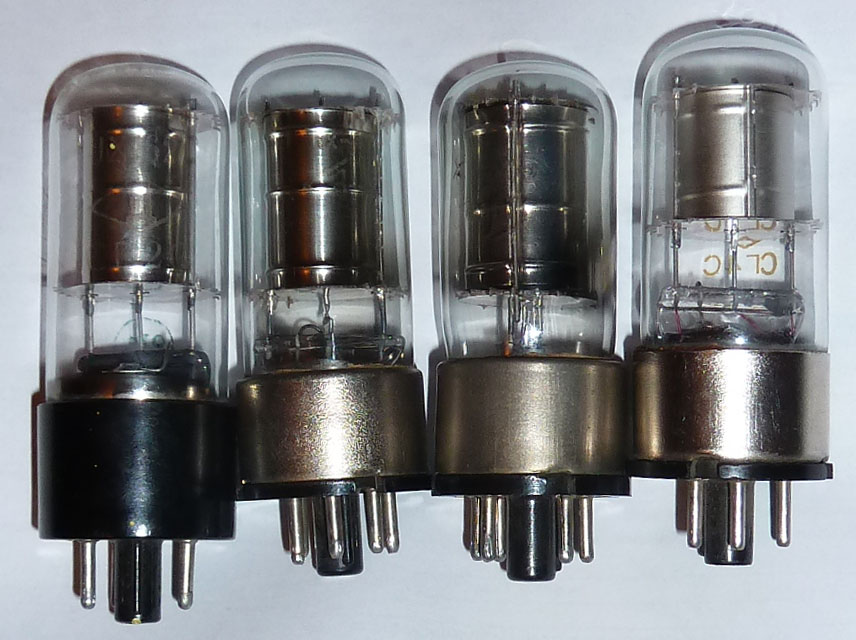

Стабилитроны СГ-2С, VR105/05-30(СГ-3С), VR150/30-05(СГ-4С), СГ-4С: P1150243.JPG
Хотя СГ-4С и считается другим обозначением VR150/30-05 (на деле должно быть VR150/05-30, но на приборе так), катод VR150/30-05 заметно больше катода СГ-4С.

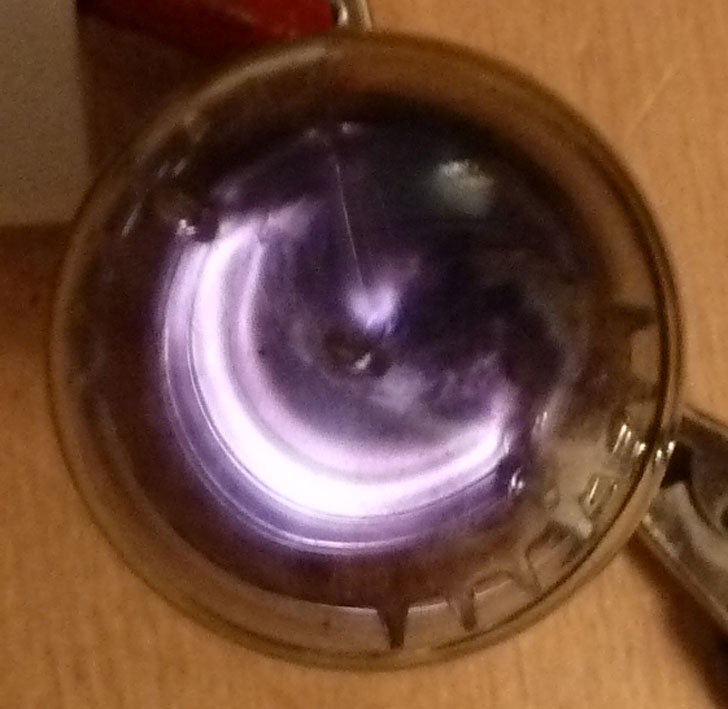

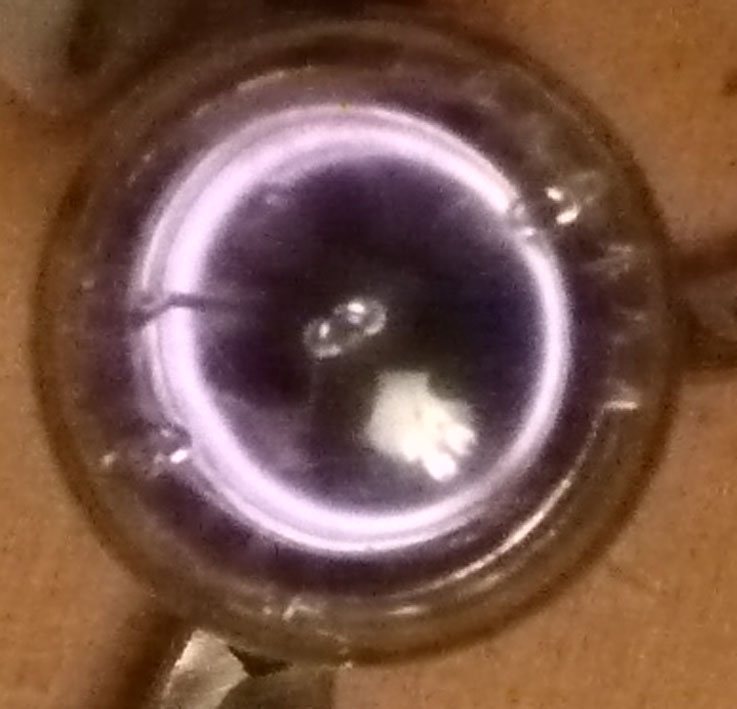

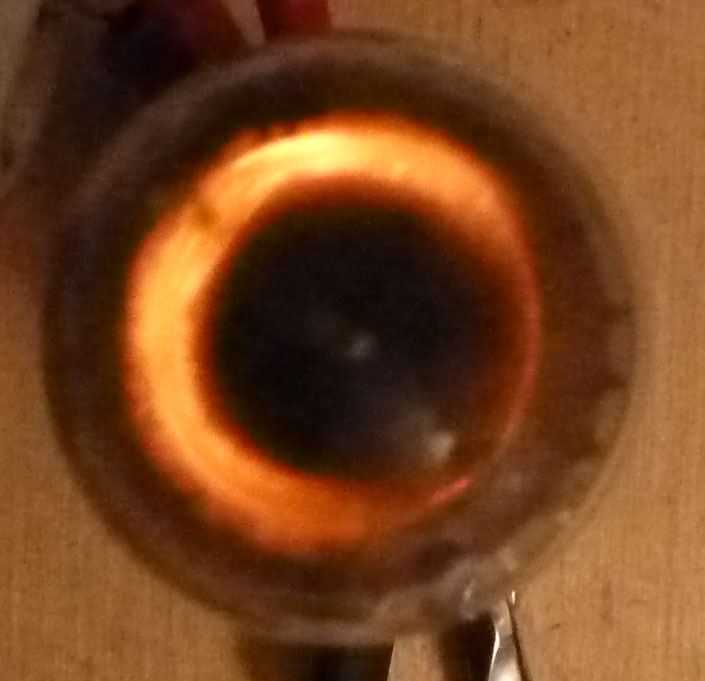

Работающие стабилитроны сняты без вспышки, цвет свечения вполне совпадает с тем, что на экране.



Эти приборы частью довольно древние: VR105/05-30 1947 г., VR150/30-05 1946 г. В то время, судя по всему, производство пластмассовых (карболит) стаканов - цоколей чем-то сдерживалось. Донца цоколей полностью идеинтичны донцам металлических ламп, освоенных в производстве.
Наличие металлического кольца у СГ-4С 1965 г. не совсем понятно.

Цвет свечения: как ни удивительно, но наполнение стабилитронов СГ-3С менялось:
у Бройде: аргоно-неоно-гелиевая смесь
в более позднем справочние: неоново-аргоновая смесь
