Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. suslox

    suslox Пушистикс Staff Member

    :)значит тебя можно только поздравить

  2. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Ты лучше ФЭУ мне найди и тогда все норм будет:)

  3. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Я отлично помню что вы мне давали такой на плате:p

  4. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Вроди у меня такой матричный имеется____Странно:confused:

  5. OMEGATRON

    OMEGATRON Наполеон-истеричка

  6. suslox

    suslox Пушистикс Staff Member

    вот это прибор)))раритетище!!!!:)
    но и цена нехилая...хотя 2шт,которые там видимо имелись разумеется забрали

  7. OMEGATRON

    OMEGATRON Наполеон-истеричка

    ФЭУ-200 по хлещще будет:D

  8. suslox

    suslox Пушистикс Staff Member

    ну так коллекционеры и забрали)
    заграницей их тоже много и с деньгами часто получше,чем у наших)

  9. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Я хочу ФЭУ-200, ибо у него Дырочки крупные:lol:

    Фэу "Мегамагические дырочки"

  10. OMEGATRON

    OMEGATRON Наполеон-истеричка

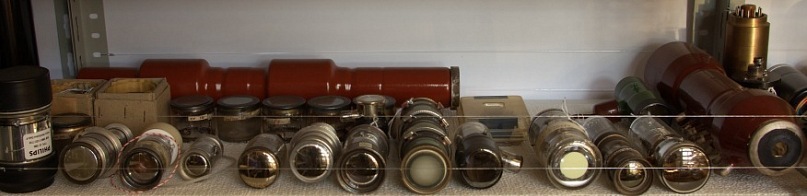

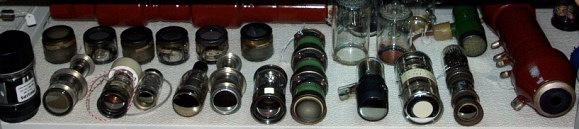

    Я тут в инете наткнуля на фотки стилажей ЭОПов моей мечты!!
    И я тихо офигеваю до сих пор:confused:


    Вложения:

    • x_499fccc2.jpg
      Размер файла:
      35,4 КБ
      Просмотров:
      826
    • y_294323a1.jpg
      Размер файла:
      50 КБ
      Просмотров:
      744
  11. zrgzn

    zrgzn Дракон

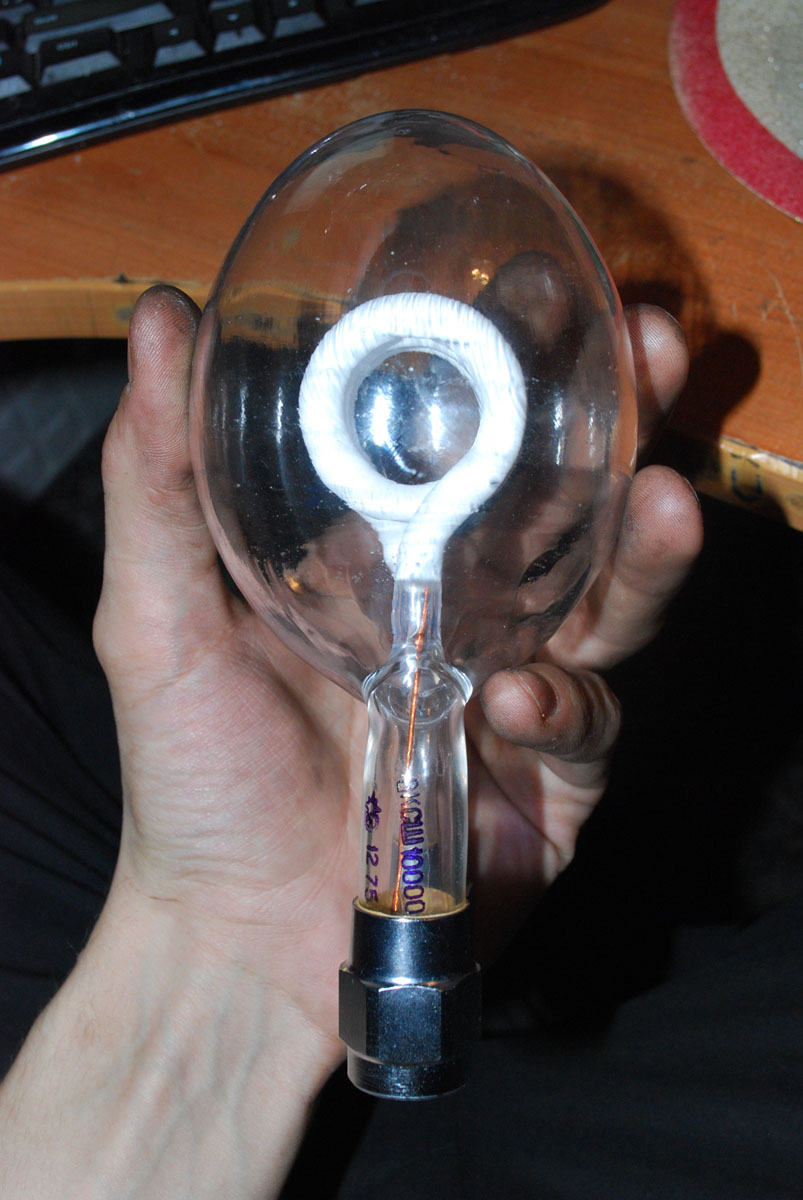

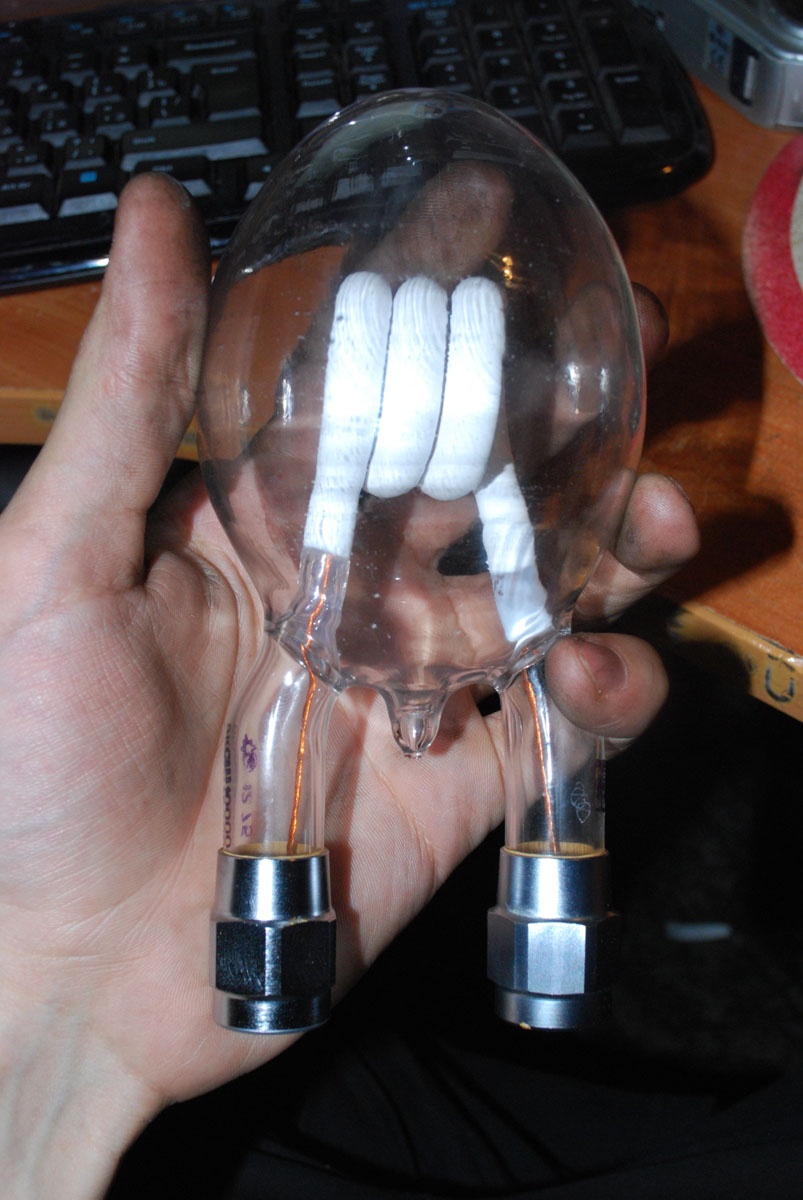

    Одна из самых странных из когда-либо мне попадавшихся ламп.
    ВКСШ-10000.
    Материал - кварц, наполнение - ксенон. Спираль соединена с атмосферой, покрыта чем-то белым. Внутри медная проволочка не более миллиметра с небольшим в диаметре. На концах - нержовые фитинги.
    У меня есть предположение относительно того, что это и как использовалось, но я совершенно не представляю, ЗАЧЕМ и какому сумасшедшему инженеру такое пришло в голову, если мои предположения соответствуют.
    Кто-нибудь знает наверняка?


    Вложения:

    • DSC_0595.JPG
      Размер файла:
      164,2 КБ
      Просмотров:
      616
    • DSC_0596.JPG
      Размер файла:
      161,2 КБ
      Просмотров:
      859
    Entladung, silverray, suslox и ещё 1-му нравится это.
  12. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Я сам первый раз такую вижу:confused:

    zrgzn, вы можете фоткнуть фотокатод своего красного ЭОПа???

  13. собиральщик

    собиральщик Пользователь

    Ну тогда и я буду хвалиться а там сами разберётесь стоящее или не очень
    1Ц7С(с мет.цоколем),1К1П и 1К2П(просто старые батарейные лампы)
    [​IMG] [​IMG] [​IMG]
    прикольная 6К9С,6Л7 и 6L6
    [​IMG] [​IMG] [​IMG]
    механотрон 6МХ7С,6П7С-ничего не напоминает? И эти 6C18C
    [​IMG] [​IMG] [​IMG]

    Entladung нравится это.
  14. zrgzn

    zrgzn Дракон

    Именно так.

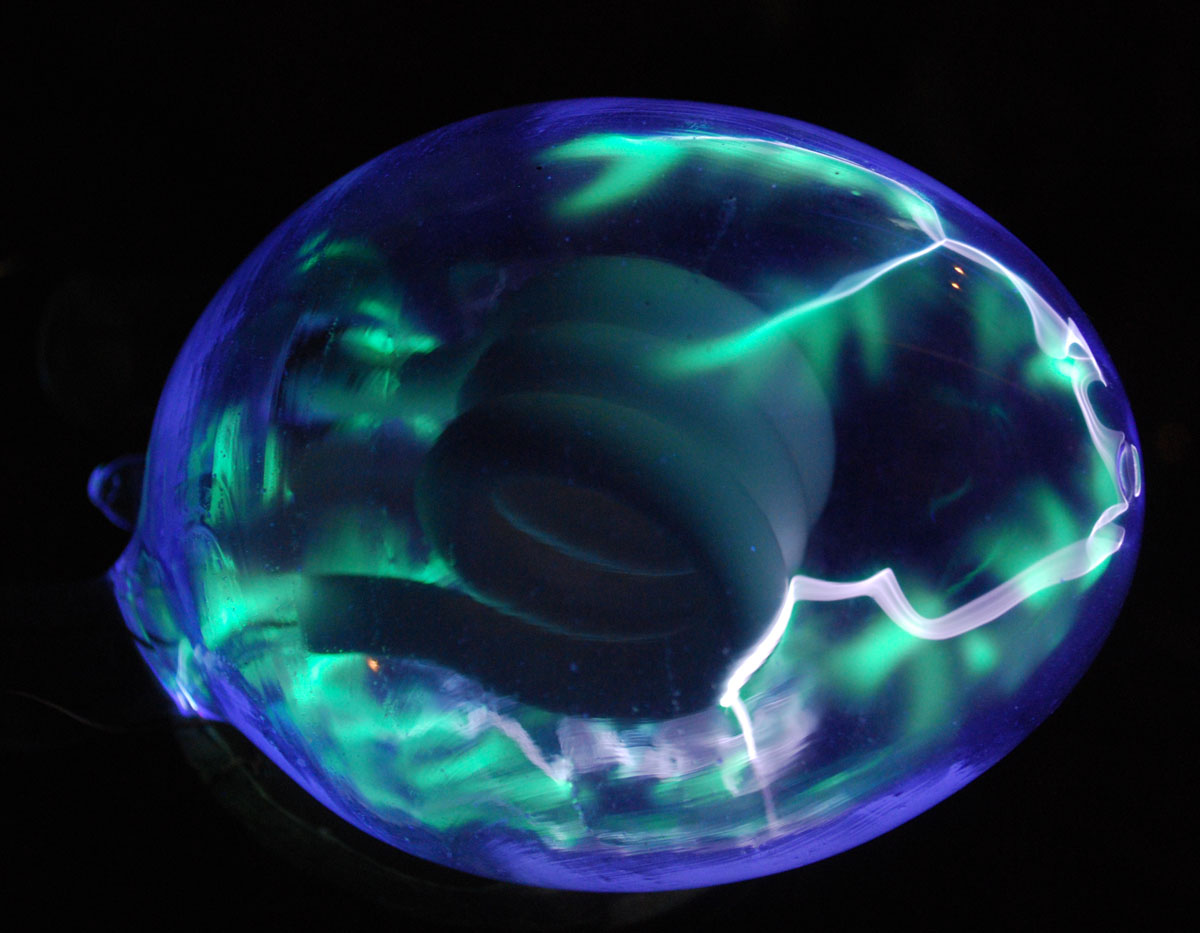

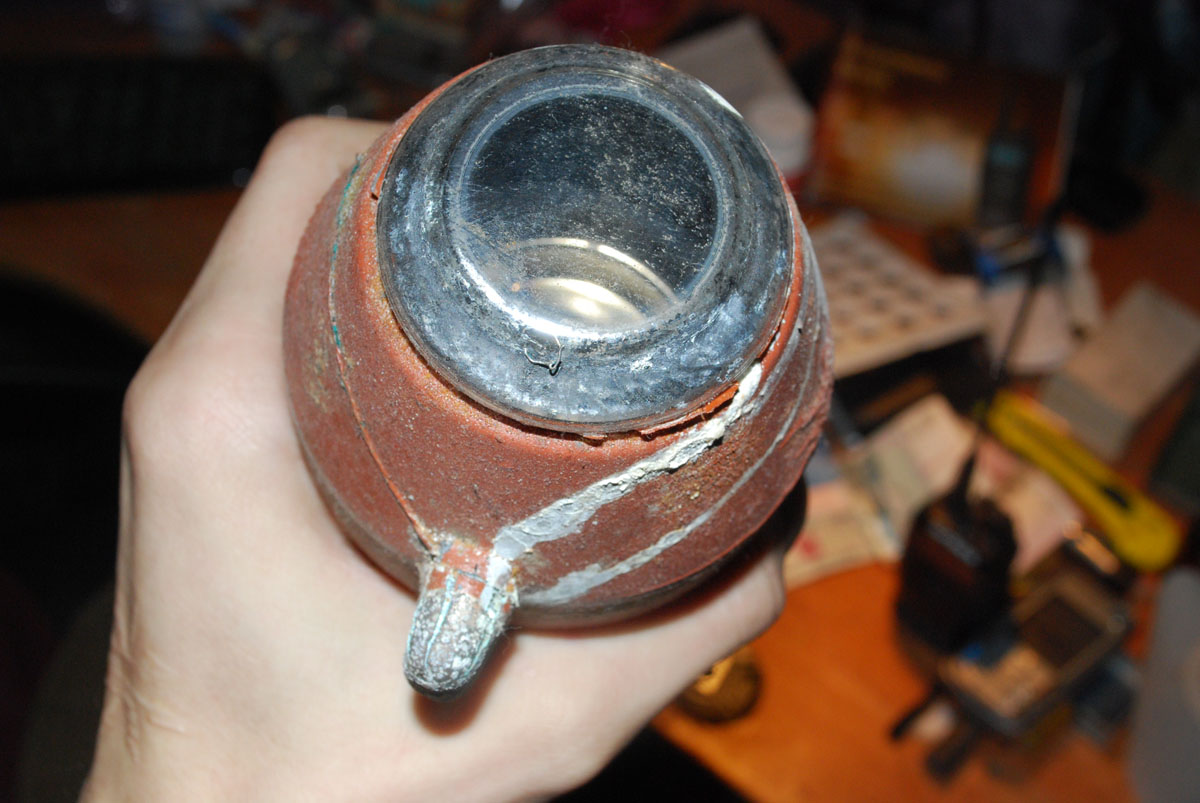

    Покрытие со стороны ксенона (чуть открошилось в одном месте).
    Могу.


    Вложения:

    • DSC_0597.JPG
      Размер файла:
      173,1 КБ
      Просмотров:
      752
    • DSC_0600.JPG
      Размер файла:
      154,9 КБ
      Просмотров:
      843
    OMEGATRON и St2Ra3nn8ik нравится это.
  15. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Zrgzn, у него он висмуто-серебряно-цезиевый))) Где Вы его раскопали то??

    Собиральщик,У вас случайно не найдется второй 6L6 ??

  16. собиральщик

    собиральщик Пользователь

    Серёг пока нету.
    Продолжаю
    EL12N,электрометрик ЭМ-8,мелкий ФЭУ-68
    [​IMG] [​IMG] [​IMG]
    Кварчик с окталом,неновый индик Z5600M,тирик ТХ-3Б
    [​IMG] [​IMG] [​IMG]
    Пипец инет задолбал-20ый раз отваливается-сил уже нету -оставшиеся УБ110,ВО230 ,LS-50,ГУ-50РФТ,и прочее попозже выложу.

    Entladung нравится это.
  17. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Собиральщик. воткните катод фэу-68, ооочень надо!!:eek::lol:

  18. собиральщик

    собиральщик Пользователь

    Куда воткнуть?:D :lol:

  19. Entladung

    Entladung Активный пользователь

    Двуханодный газотрон CK1006 = VT-249 = 1006 = DR1006

    Base UX-Base (4 Pins (2 thick, USA 1924, UX) (Codex=Bo)
    Filament Vf 1.75 Volts / If: 2 Ampere / -: Direct /
    Description Peak Invers Plate Voltage 1600 V max.
    Operating Peak Plate Voltage 800 V max.
    DC Output Voltage 550 V max.
    DC Output Current 200 mA max.
    Cathode may be either directly or ionically heated; ion heating only possible for output current in excess of 70 mA.
    За что спасибо Silverray!

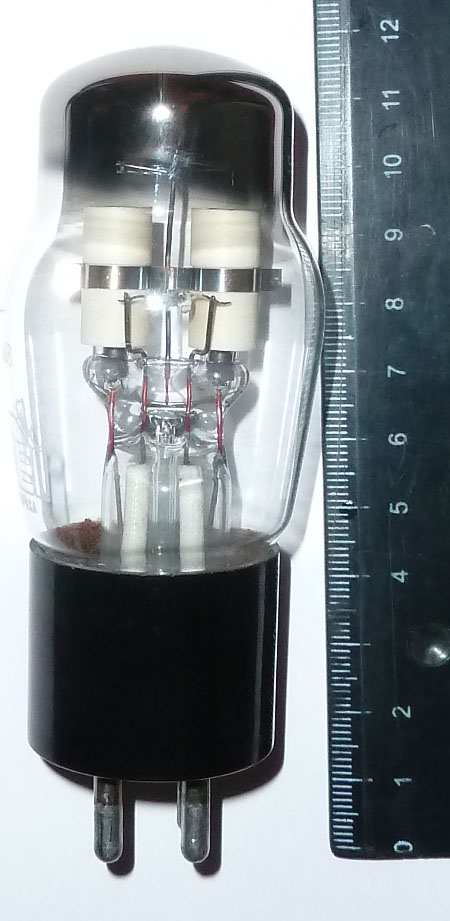

    Внешний вид: P1150150.JPG;

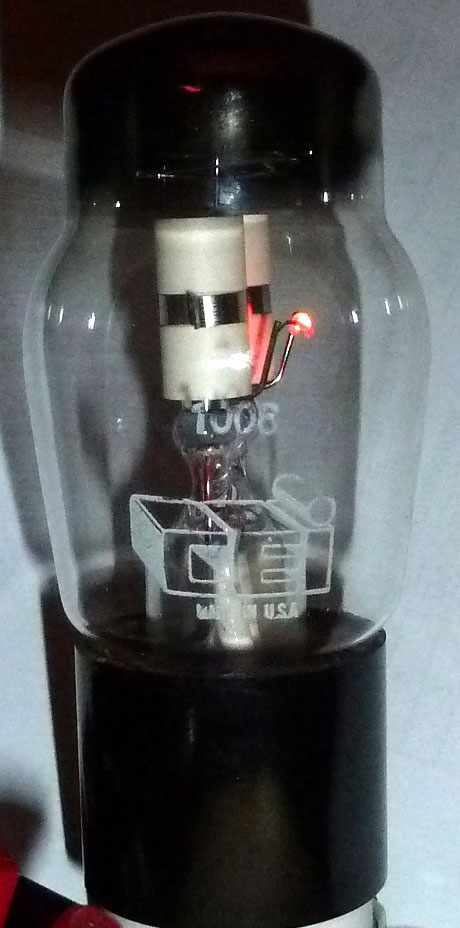

    Катод: P1150141.JPG;

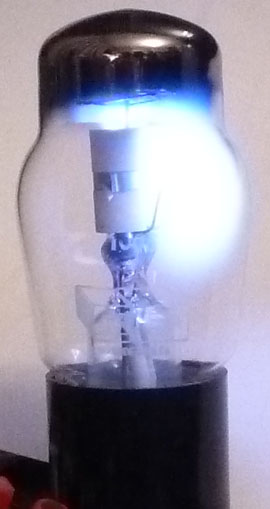

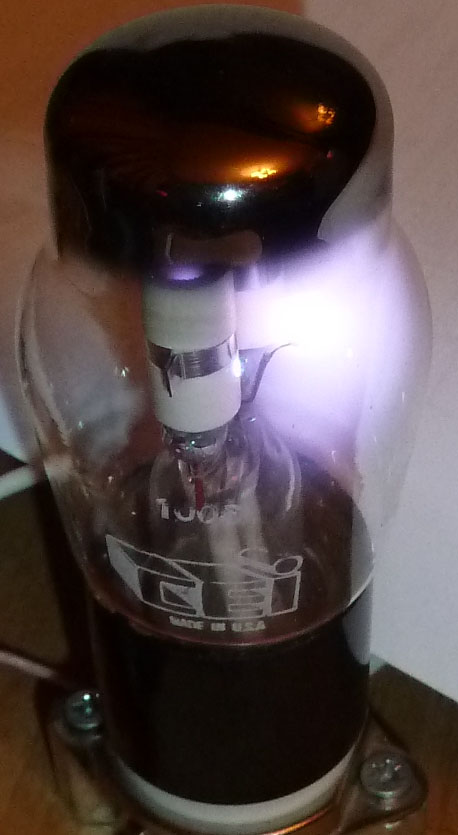

    В работе: P1150146.JPG, P1150148.JPG;
    Несколько подробнее: CK1006.pdf


    Вложения:

    • P1150150.JPG
      Размер файла:
      88,7 КБ
      Просмотров:
      832
    • P1150141.JPG
      Размер файла:
      87,9 КБ
      Просмотров:
      692
    • P1150146.JPG
      Размер файла:
      36,2 КБ
      Просмотров:
      660
    • P1150148.JPG
      Размер файла:
      67 КБ
      Просмотров:
      821
    • CK1006.pdf
      Размер файла:
      90 КБ
      Просмотров:
      260
    silverray и OMEGATRON нравится это.
  20. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Крайне интересный прибор))
    структура забавная):confused:
