Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. Entladung

    Entladung Активный пользователь

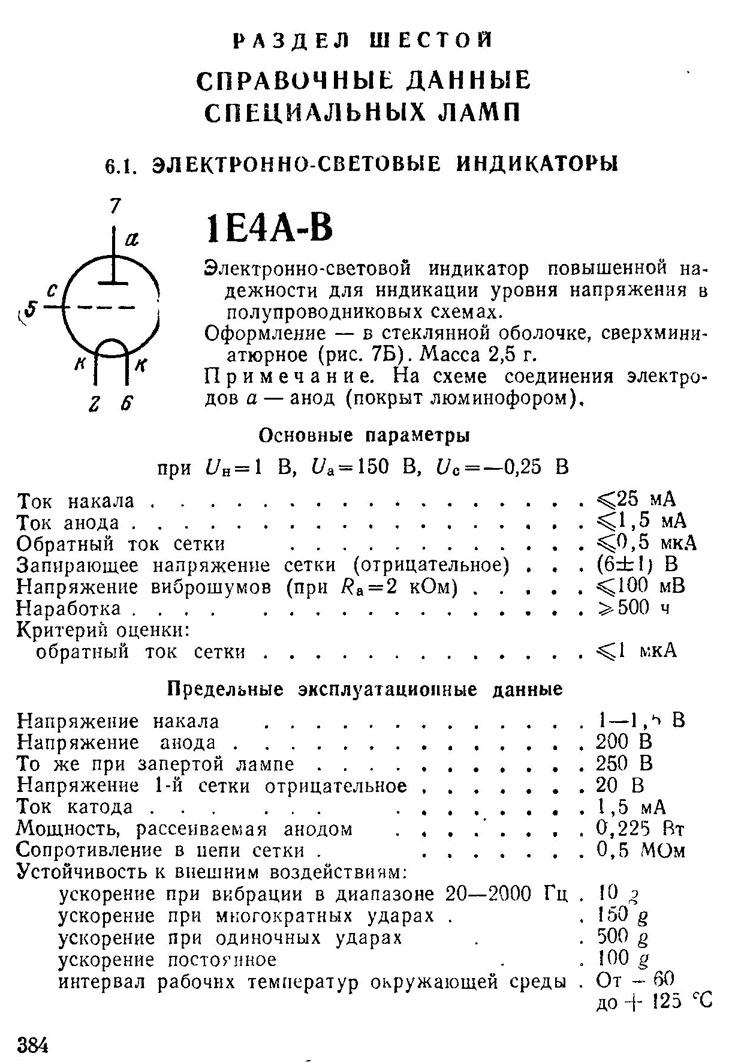

    Всё же это так:


    Вложения:

    • p0384.jpg
      Размер файла:
      210,1 КБ
      Просмотров:
      680
  2. Entladung

    Entladung Активный пользователь

    А жаль :(.

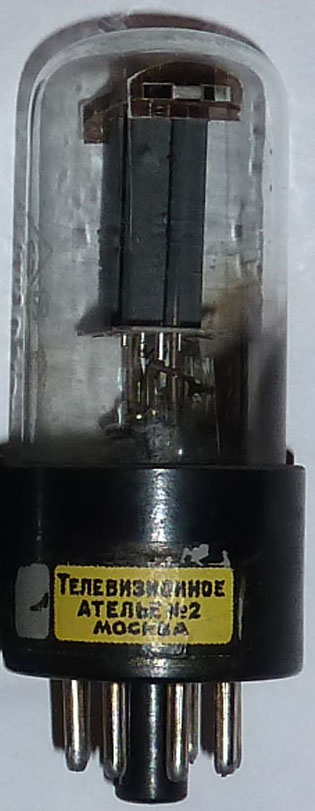

    6Н8С Фотон.
    Привлекла наклейка.


    Вложения:

    • 6H8C.jpg
      Размер файла:
      65,5 КБ
      Просмотров:
      648
  3. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Silverray, офигенные кварцы!! поздравляю!!)):)

    А у меня сегодня паявился долгожданный эксперементальный ЭОП "КЛЮЧ", это его имя такое!:lol:

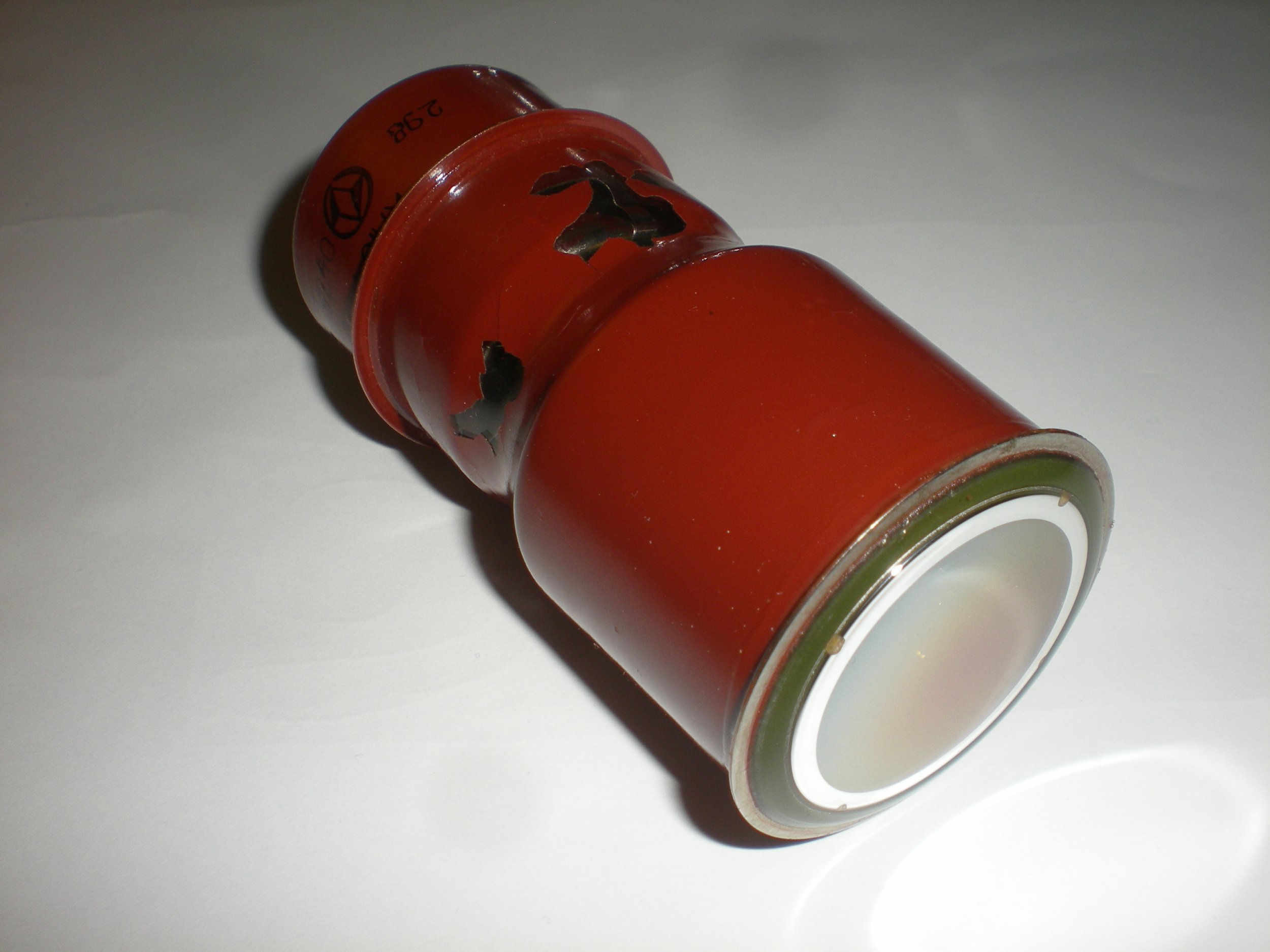

    1) ЭОП в ракурсе.

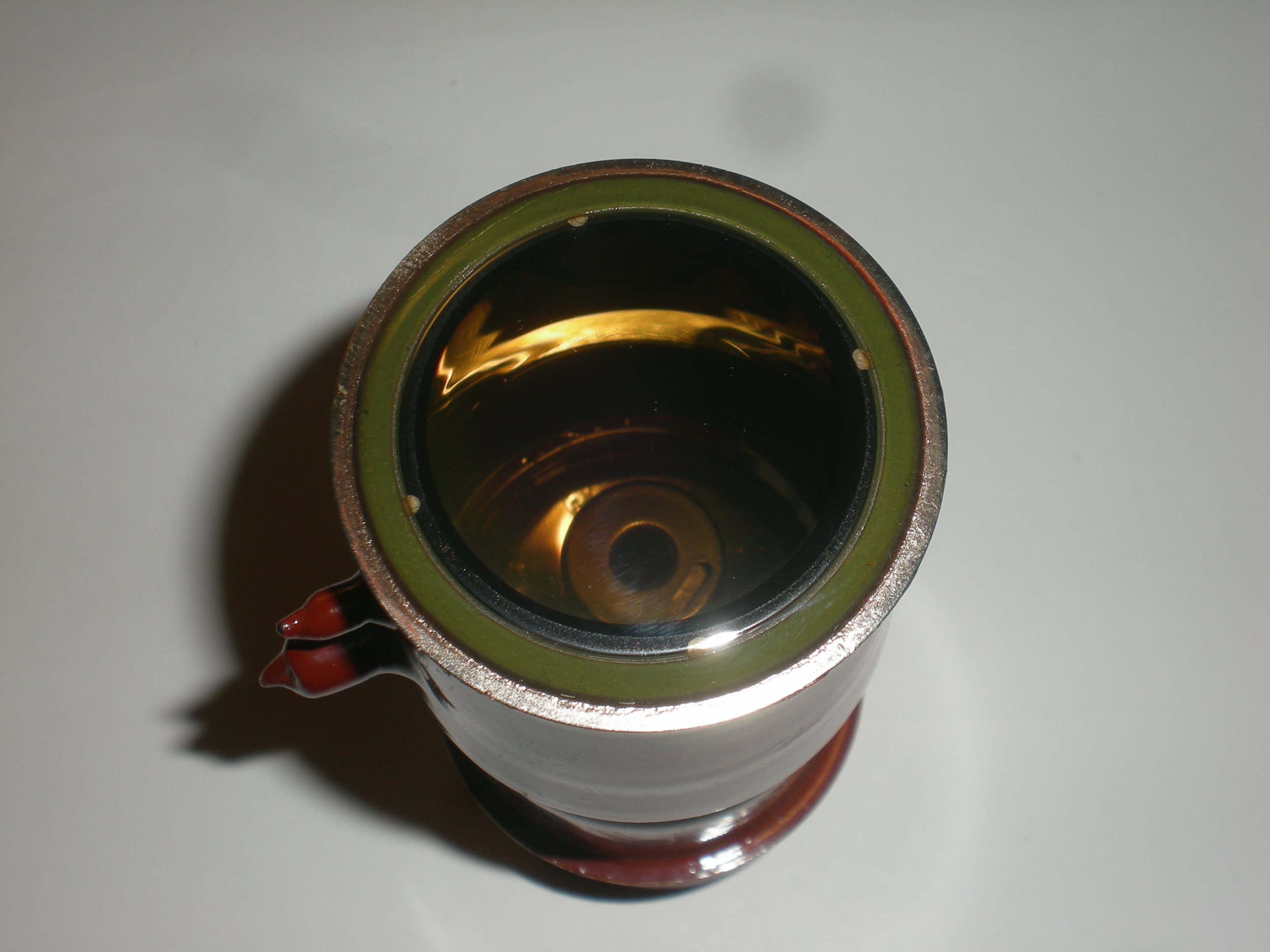

    2) Очень красивый мультищелочной фотокатод.

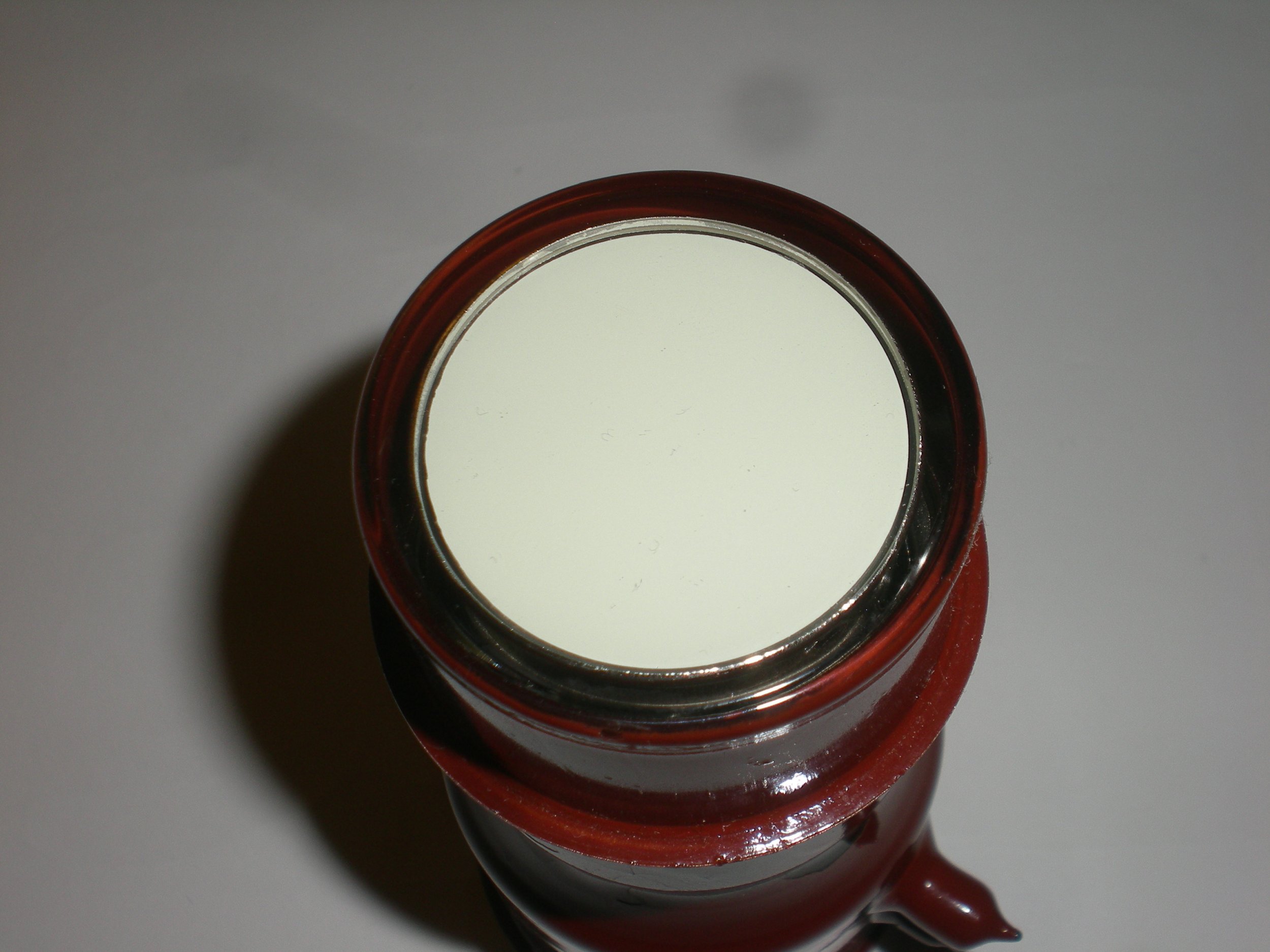

    3) Экран зеленого свечения

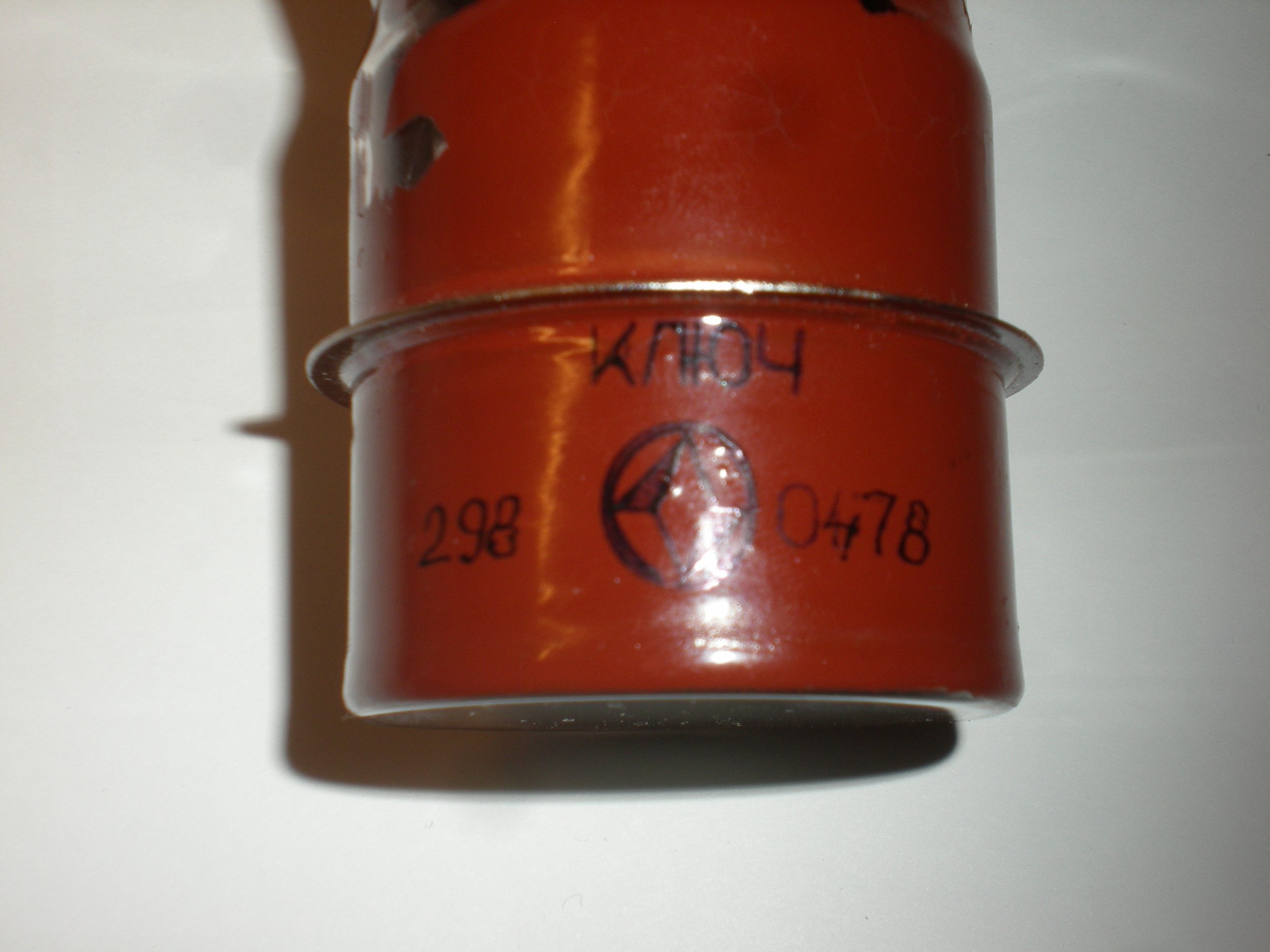

    4) Индивидуальное имя "КЛЮЧ".


    Вложения:

    • 1.JPG
      Размер файла:
      394 КБ
      Просмотров:
      619
    • 2.JPG
      Размер файла:
      440,1 КБ
      Просмотров:
      704
    • 3.JPG
      Размер файла:
      406,6 КБ
      Просмотров:
      665
    • 4.JPG
      Размер файла:
      393,9 КБ
      Просмотров:
      714
    Entladung и silverray нравится это.
  4. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Кварцы все беру!!

    Я же написал, что ЭОП эксперементальный, тоесть на него ничего не шло.

  5. suslox

    suslox Пушистикс Staff Member

    кварцы очень необычные,особенно с цилиндрическим элементом...на какую он частоту?
    зы: соболезную о неудачном случае(((главное,чтобы ты сам сильно не пострдал:)

  6. OMEGATRON

    OMEGATRON Наполеон-истеричка

    ЭОП был в коробке но без документанта, но зато кое-чей любимый фотокатодик имеет:lol:

  7. Entladung

    Entladung Активный пользователь

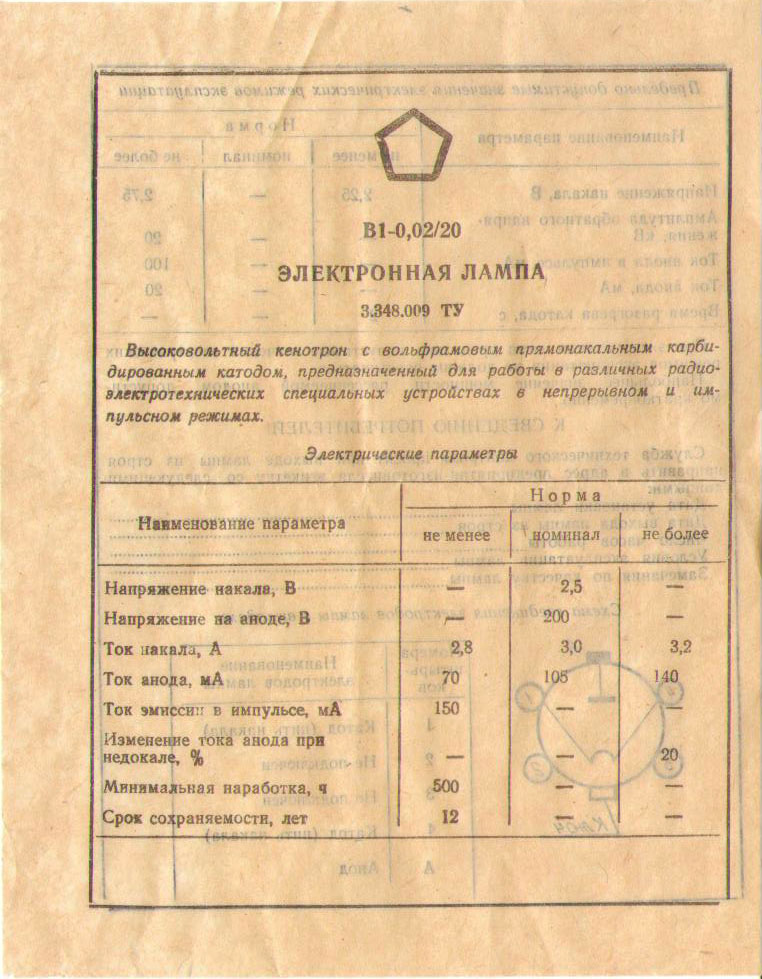

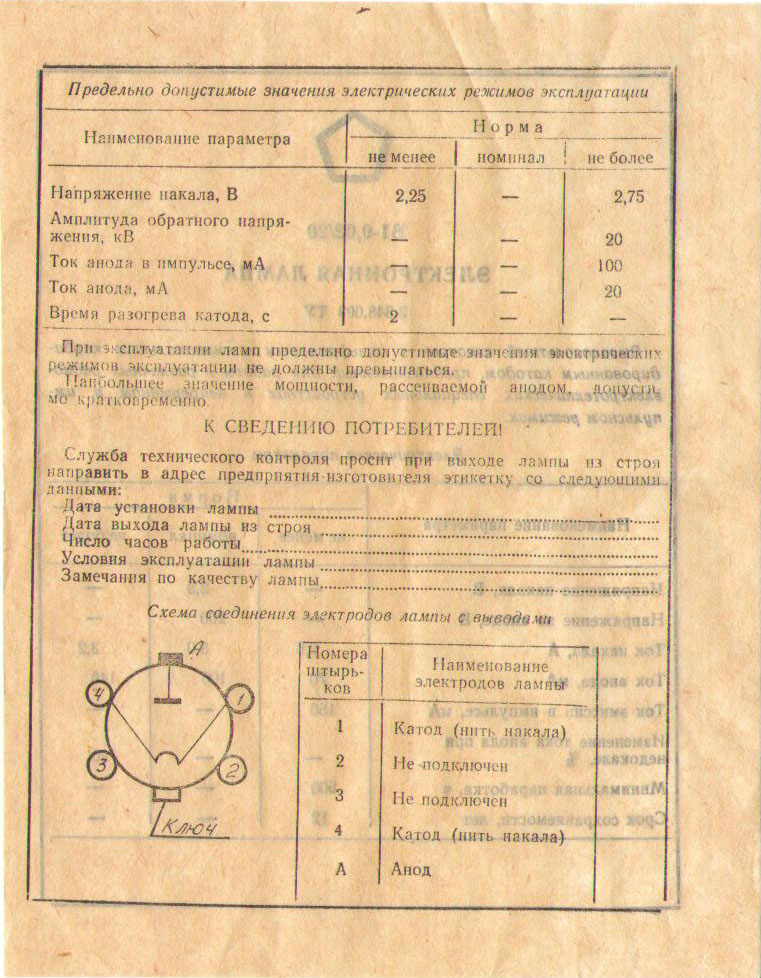

    Высокововольтный кенотрон В1-0.02/20.
    Не совсем по моей тематике, зато с паспортом.


    Вложения:

    • P1150010.JPG
      Размер файла:
      73,4 КБ
      Просмотров:
      588
    • 1.jpg
      Размер файла:
      180,2 КБ
      Просмотров:
      637
    • 2.jpg
      Размер файла:
      208,3 КБ
      Просмотров:
      603
  8. klapaucy

    klapaucy Пользователь

    Да, интересная наклеечка!

  9. OMEGATRON

    OMEGATRON Наполеон-истеричка

    А у меня сегодня очень крупный улов:)

    Триод 6С20С "опытная", завод светлана, 61-ый год выпуска!

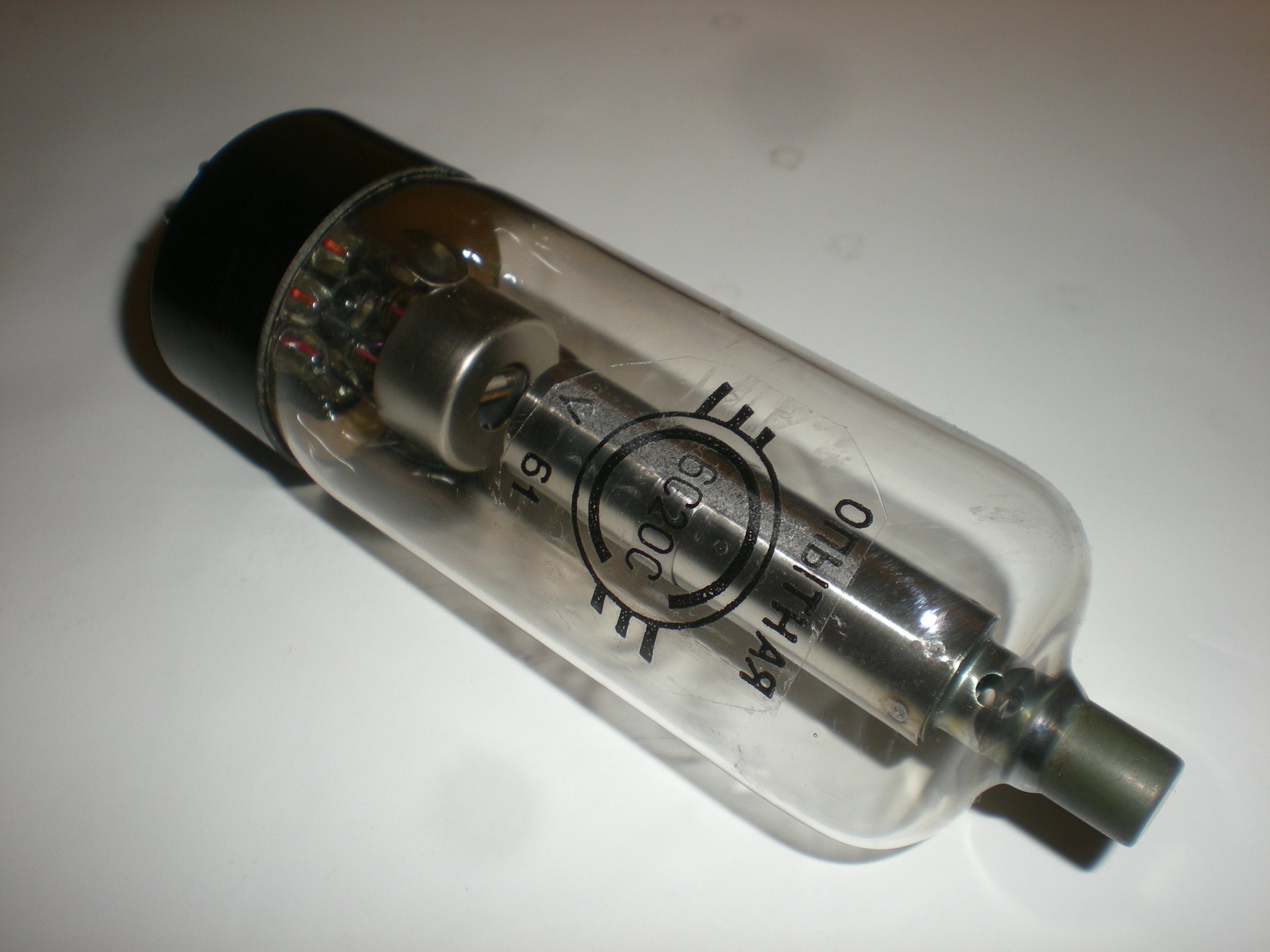

    1) Лампа в ракурсе.

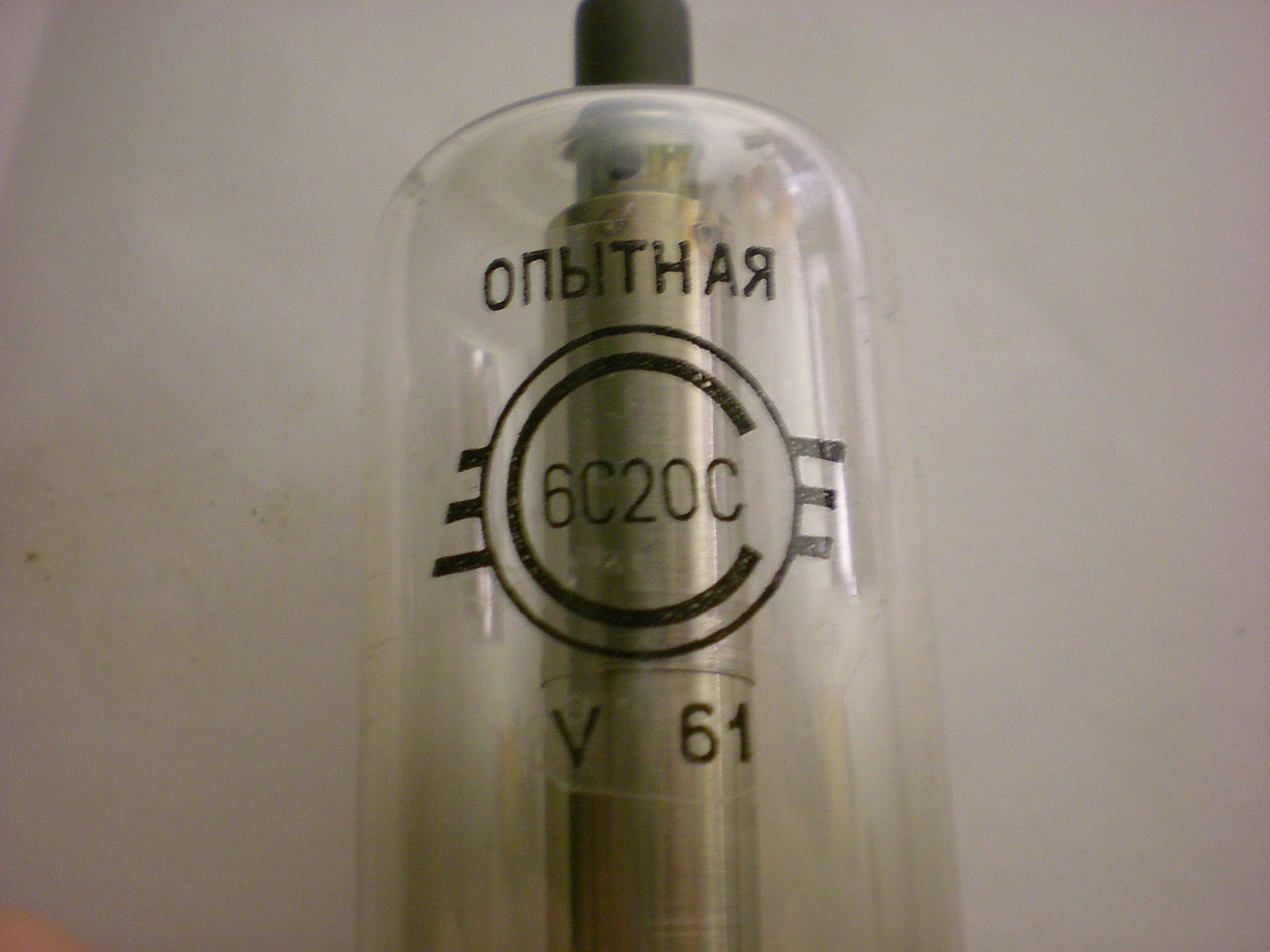

    2) Модель, год выпуска, надпись "опытная".

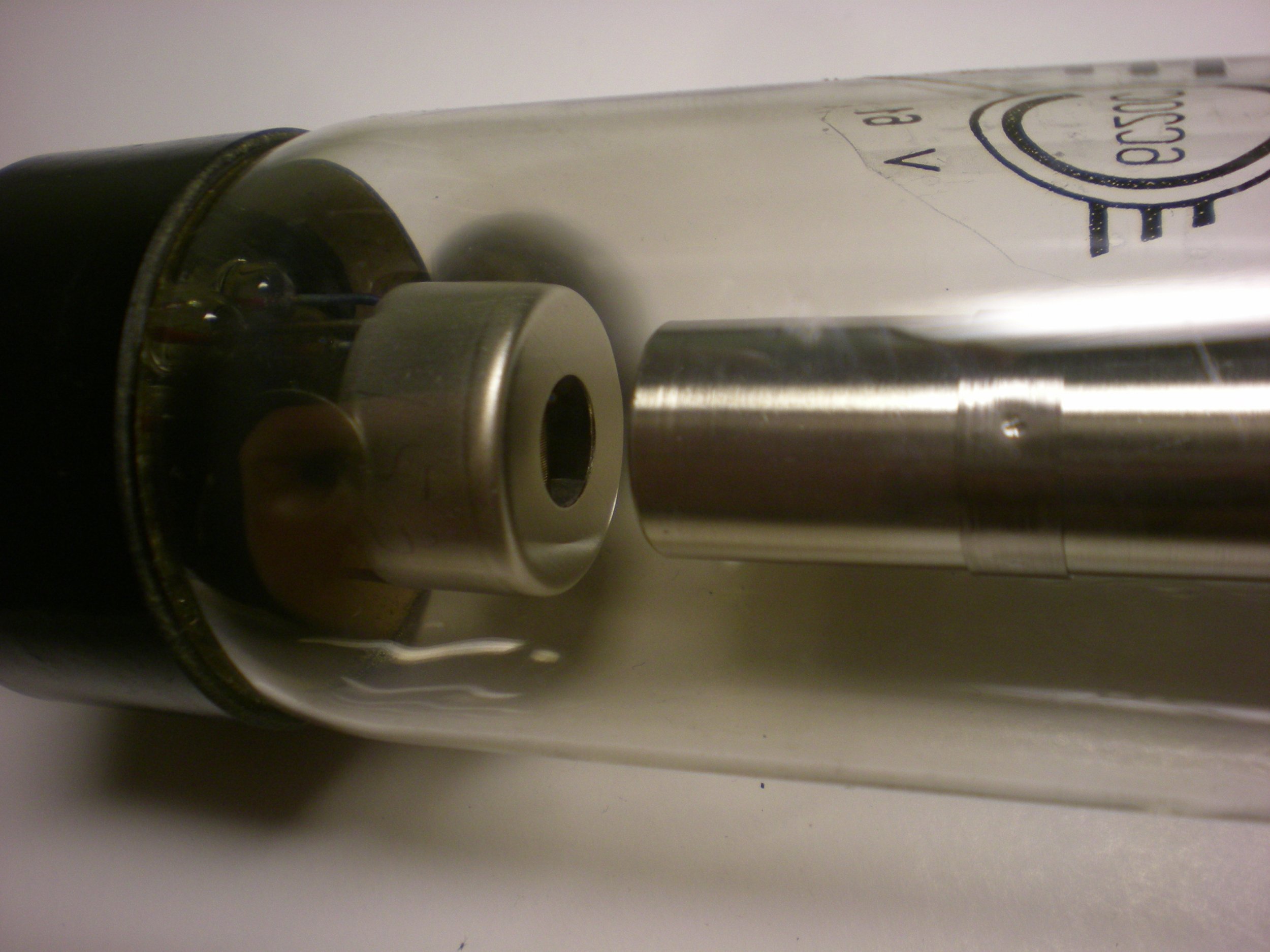

    3) Триодная система лампы.

    Обожаю "опытные" ЭВП!!))):lol:


    Вложения:

    • DSCN5819.JPG
      Размер файла:
      428,5 КБ
      Просмотров:
      545
    • DSCN5823.JPG
      Размер файла:
      483,4 КБ
      Просмотров:
      683
    • DSCN5824.JPG
      Размер файла:
      417,7 КБ
      Просмотров:
      663
    Entladung нравится это.
  10. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Тоесть ГП-5 тоже из этой же серии??:confused:

  11. suslox

    suslox Пушистикс Staff Member

    по сути да. и гп-3...и подобные...
    это все регулирующие лампы для стабилизаторов напряжения: триоды и тетроды

  12. OMEGATRON

    OMEGATRON Наполеон-истеричка

    А рентген 6с20с извергает?

  13. Entladung

    Entladung Активный пользователь

    Рентгеновское излучение начинается с энергии 100 эВ. Т.е. при напряжении на аноде ЭВП в 200 В рентгеновское излучение у анода станет заметным. Но баллон приборов состоит из вещества, содержащего тяжёлые элементы, в частности свинец. Поэтому при напряжении на аноде в 10 кВ и менее считается, что рентгеновское излучение прибор не создаёт. Не то в случае бериллиевого окна...
    Лампы стабилизаторов высокого напряжения (ГП-5, 6С20С и т.д.) работают при анодном в 20 кВ и более. Поэтому необходимо принимать меры по защите от рентгеновского излучения.
    А вот цветной кинескоп, хотя работающий при том же напряжении, со стороны экрана не опасен: толщина стекла в этой части прибора вполне достаточна для ослабления рентгеновского излучения до безопасного для телезрителя уровня.

  14. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Серьозно очень!!))

  15. nERV

    nERV Модератор Staff Member

  16. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Клааас!!))0

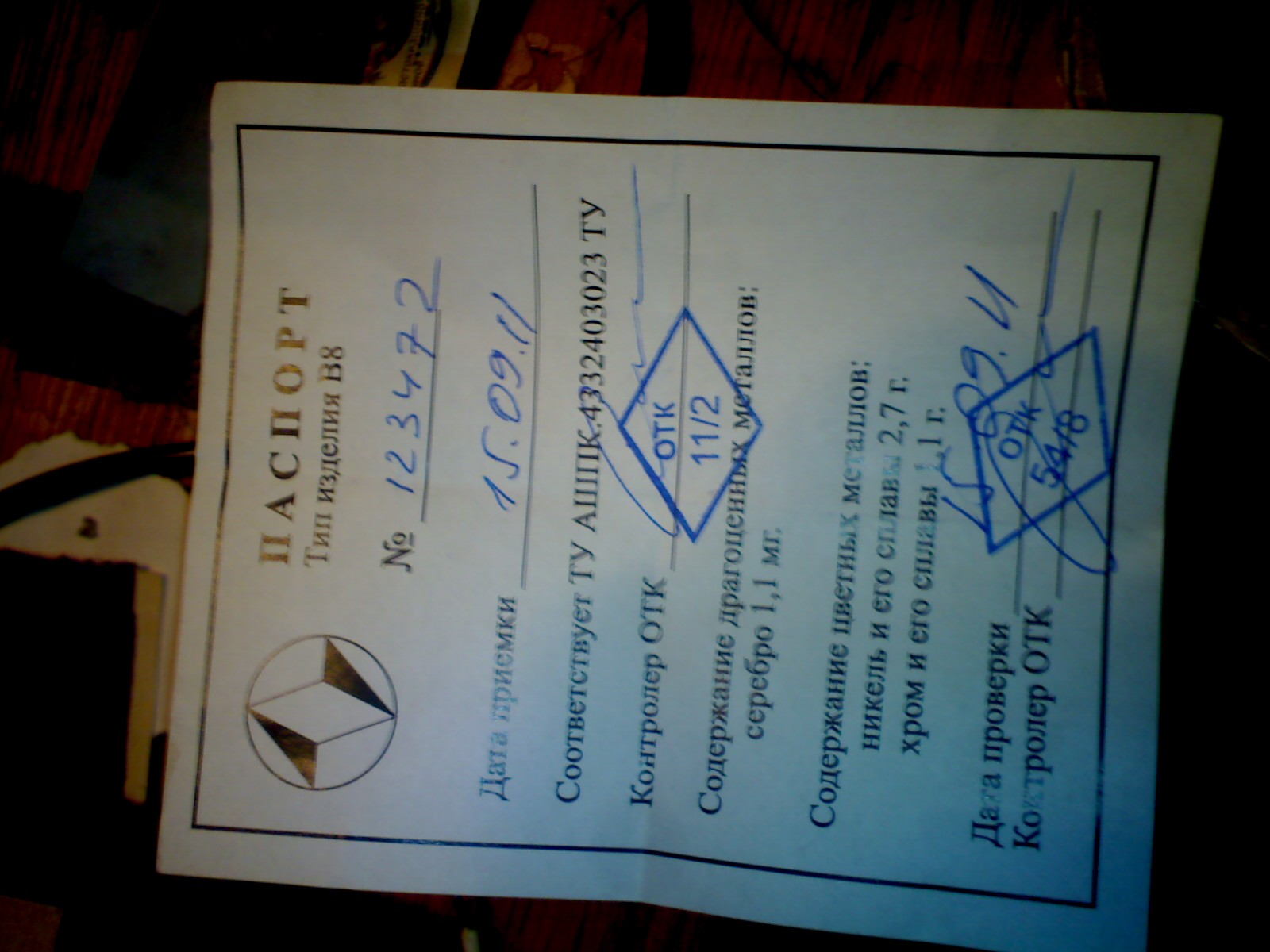

    Мне бы ЭОПы с паспотами попадались бы__

  17. nERV

    nERV Модератор Staff Member

    Так в чем проблема? Купи в магазине или с завода, если договоришься :)

  18. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Цены там нереальные((

  19. nERV

    nERV Модератор Staff Member

    Где? Потратить 1-3к на вожделенную цацку очень даже можно. И даже иногда нужно.
    Ты и сам продавал ЭОПы по магазинной цене, что плачешься? Или продать по магазинной, или дороже - это норма, а вот купить - дорогонах?


    Кстати заметил такой фактик, играючись с радиометром. При работающем кинескопе фон в 30см в норме. А вот в момент включения - таки превышается раза в два-три.

    П.с. попытка того же фокуса впритык к телевизору убила прибор :(

  20. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Нее, им красная цена 300р, но ни как не 1300:p
