Интересные и необычные ЭВП

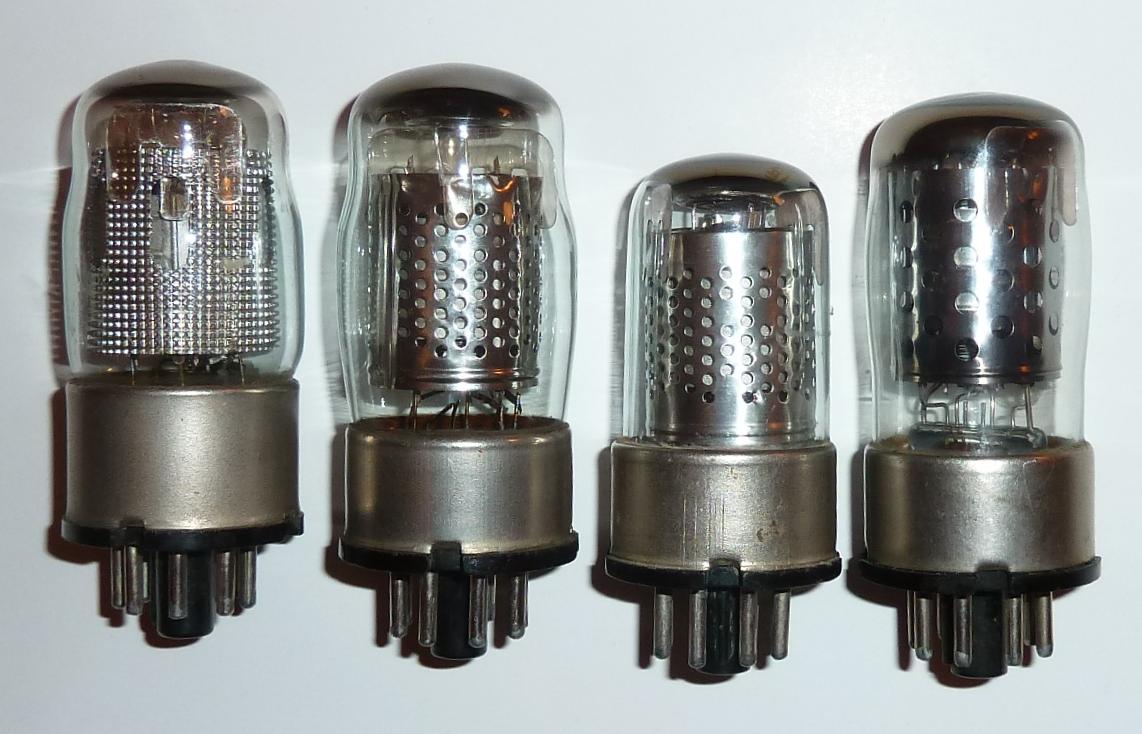

Развитие 6А10 (6А10С).
Слева направо:
6A10 XII-48;
6A10 I-50;
6A10C X-51;
6A10C X-56.



По данным справочников заметных отличий нет. Всегда ли вносились все изменения, неизвестно. В аппаратуре, по крайней мере бытовой, 6А7 и 6А10(С) полностью взаимозаменяемы.
Последнее упоминание 6А10С в справочниках датируется 1959 г. Прибор был, видимо, снят с производства в это время.
Есть отличие от американского прототипа (RCA): у 6SA7G 5-я сетка подключена к катоду, а первый вывод свободный. У 6А10(С),как и у 6А7 и у американской 6SA7, 5-я сетка подключена к первому выводу.



Йопть! Как оно к тебе попало? Офигеть!
Я знавал главного инженера саратовского завода "Рефлектор", и то у меня такого нету
Он же наверное один в природе такой существует...



Газотрон отличнейший!
И матричная панель - впервые встречаю шестирядную!

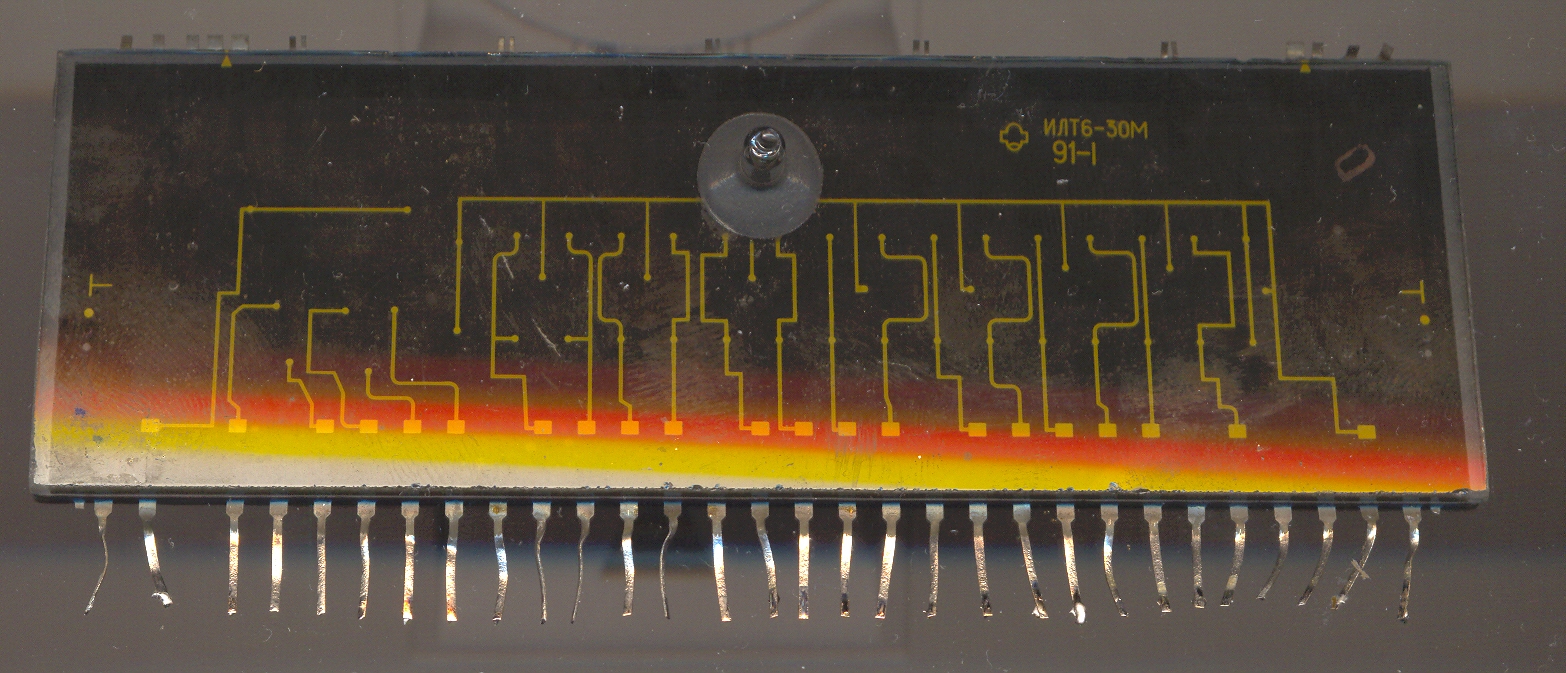

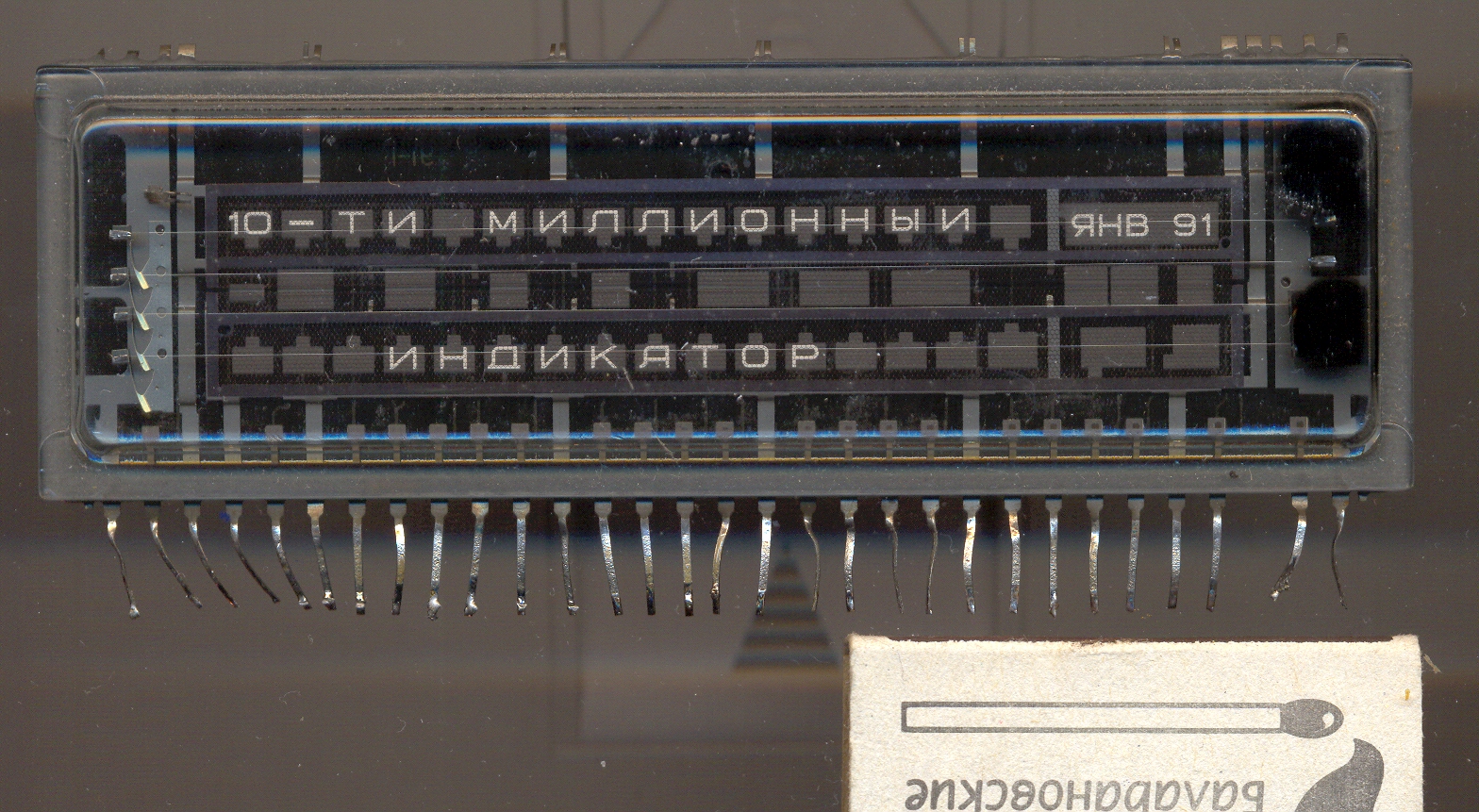

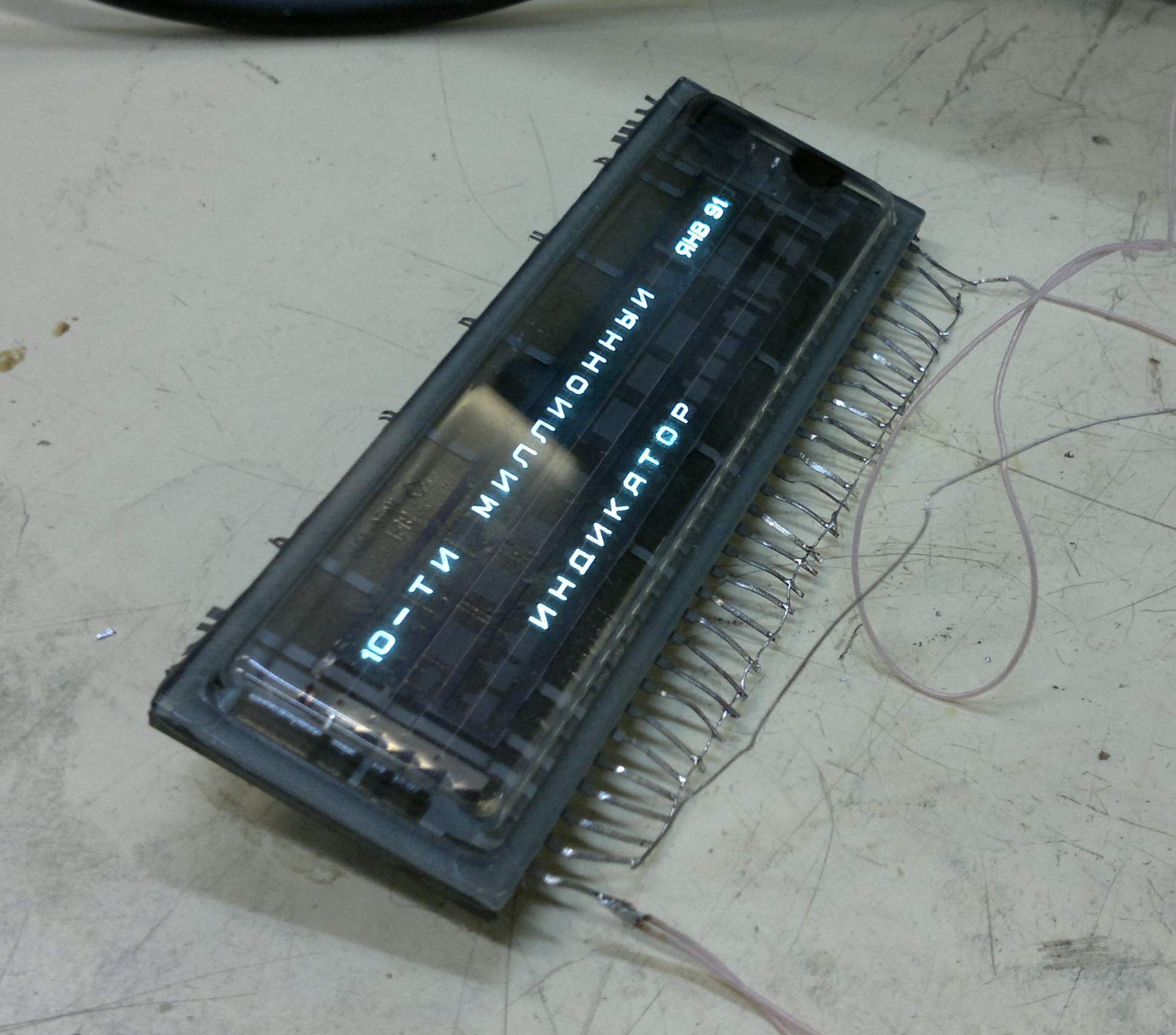

Дисплеи - несколько типов приведено в справочнике Юшина, от 128х128 до 768х576 точек, возможно это какой-то из них.



Ваксер Э.Б. Электронные лампы для радиовещательных приемников и телевизоров. Минск, "Беларусь", 1966
Но видимо это уже следствие инерции, сняты с производства скорее всего действительно в конце 50х.



6А10С много и не делали. В аппаратуре этот прибор встречался редко. Много реже 6А7. От которой 6А10С почти не отличалась. Так что удивительно , что 6А10С продержалась в производстве св. десяти лет. Заводы, правда, делали разные.



Каэш!

Но там всё просто, прямые вывода от анодов/сеток. Всё управление предполагается внешней схемой



P.S. Ща пороюсь в этой книге еще. Там мно-ого интересного... вот, к примеру,

Если судить по этому тому, то это - ИЛЦ1-26.

P.P.S.

"Предназначены для отображения ситуационной информации о состоянии узлов в крупных технических системах"



Сделаю, но уже после выходных. Всё, конец работа, пора отдыхать

P.S.

Точно 102, не просчитался ? Просто, если там 101 сегмент, то это ИЛТ1-127Л



Ммм да, все с вами понятно____



я рад
А у меня тут парочка новых пнв Е-57 пришли.



Это на улице или внутри?

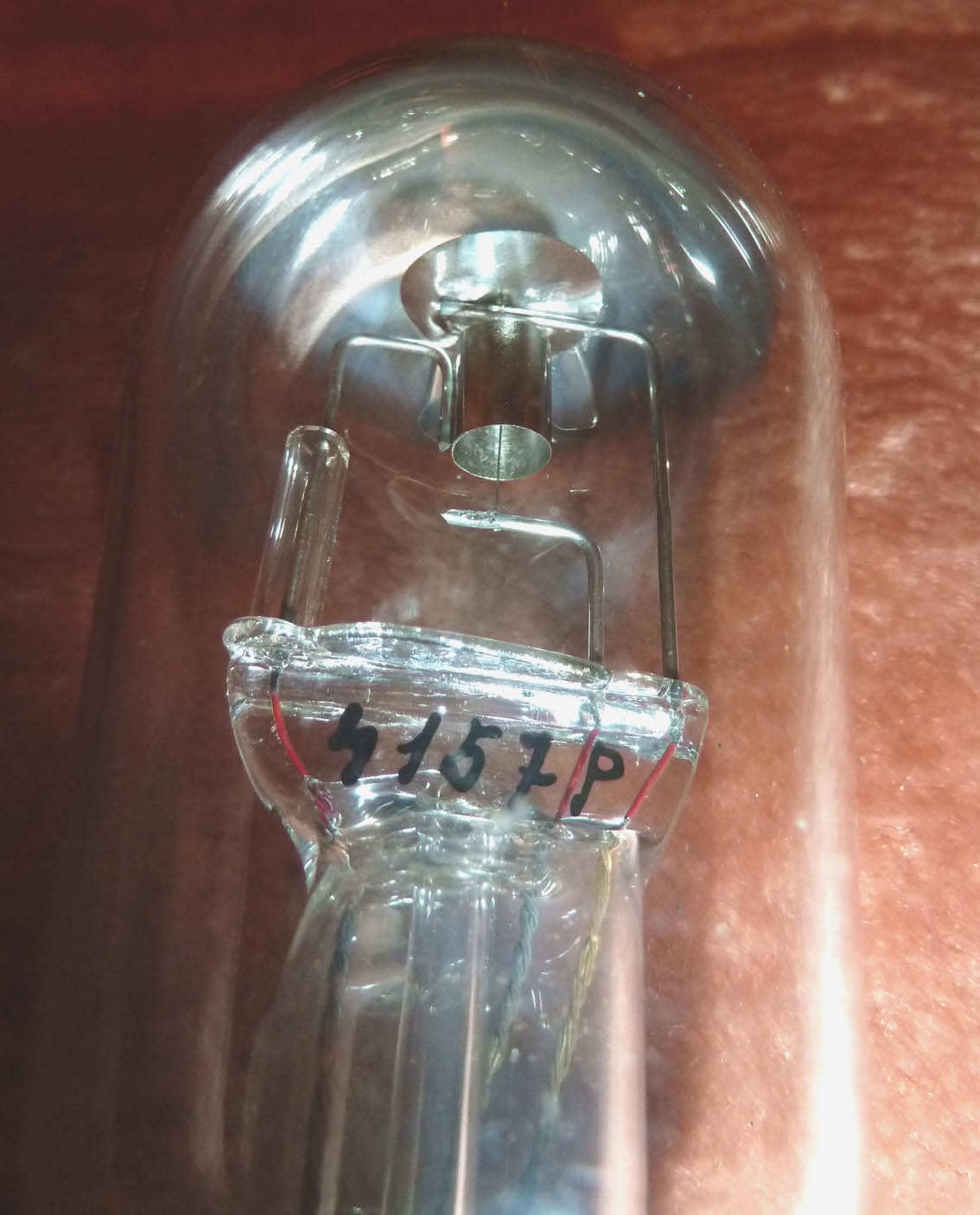

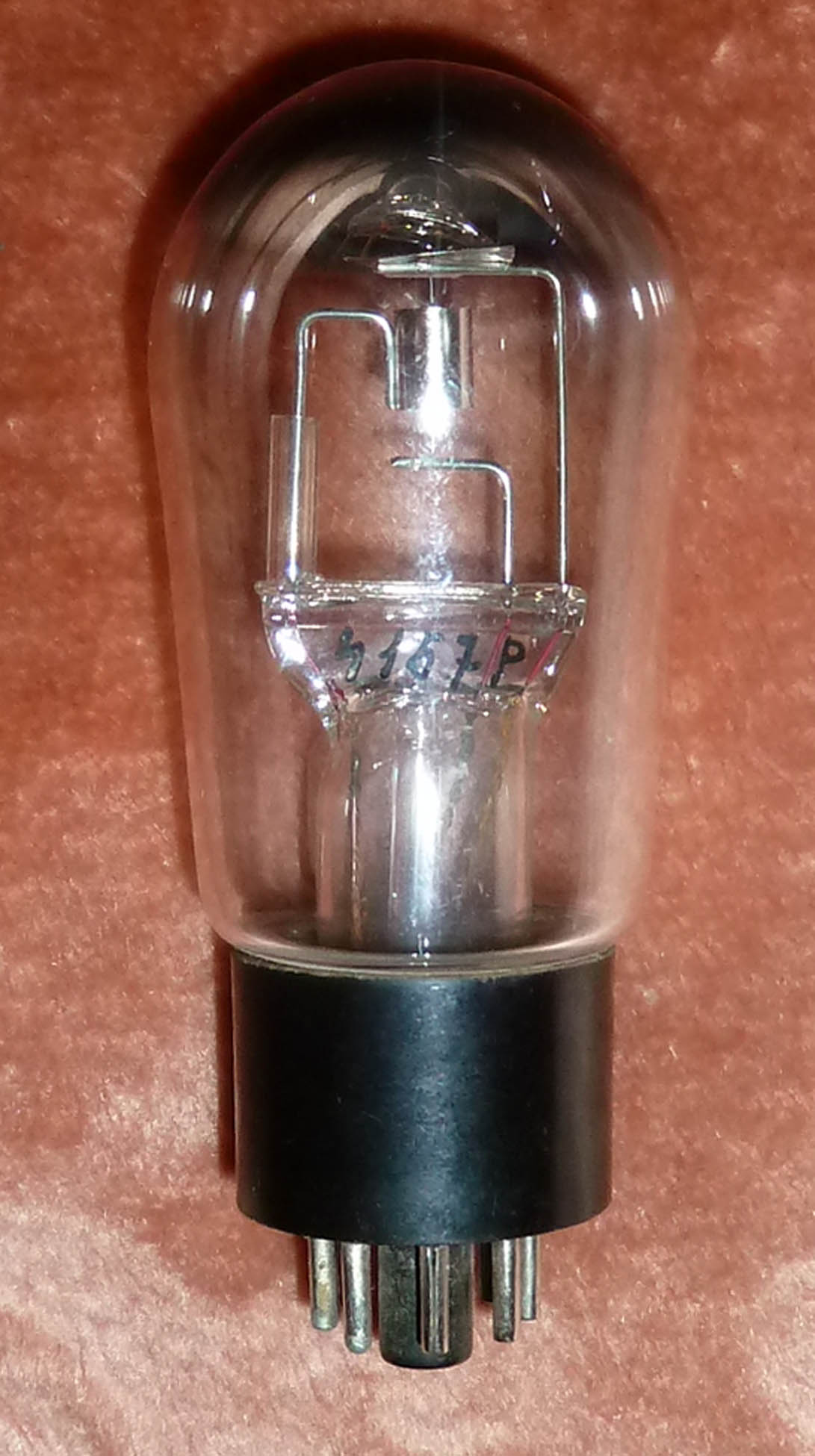

Такой же непонятный диод. Маркировка на нём стёрлась. Но катод вольфрамовый.

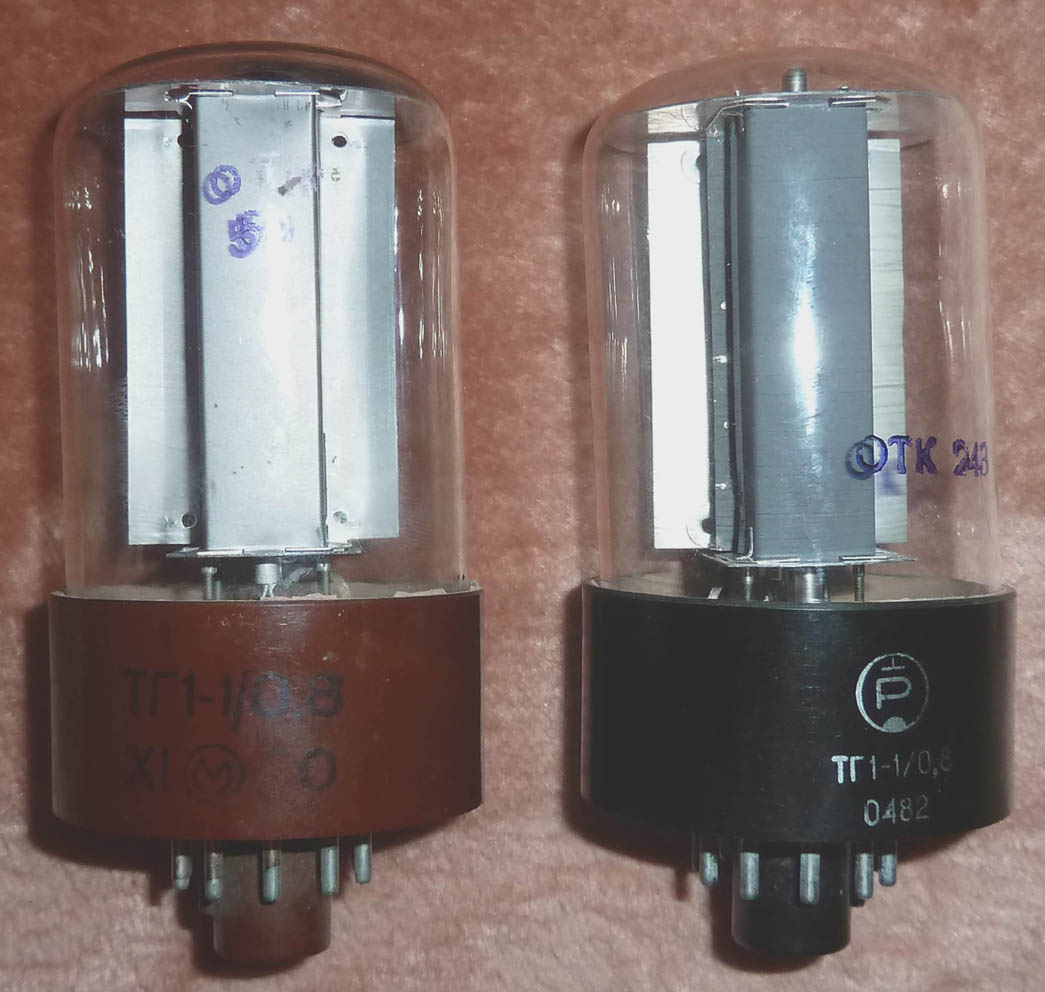

Тиратрон ТГ1-1/0.8
Справа рязанский, его я уже выкладывал:
http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-94#post-83008

Слева московский, более ранний, 70 г.в. По какой-то причине цоколи приборов этого типа на МЭЛЗ'е делали коричневого цвета.



Какие интересные и знакомые спектральные лампы. У меня есть даже некоторый соблазн предположить, что я знаю конкретное место, где изначально росли некоторые из последних приобретений камрада silverray...



Понял. Спасибо.

По шумовым приборам: основное свойство - равномерное распределение плотности мощности в заданном диапазоне.
Здесь есть небольшая брошюра:
http://publ.lib.ru/ARCHIVES/E/''Elementy_Radioelektronnoy_Apparatury''/_''ERA''.html
* Выпуск 12. Черепанов В.П., Коневских В.М., Львов В.Н. Газоразрядные источники шумов. (1968)
