Моноскопы выпускали во множестве конструктивных исполнений. Чтобы можно было их устанавливать вместо передающих трубок, предусмотренных ТУ на данный тип аппаратуры. Начиная от иконоскопа и до плюмбиконов и супервидиконов.
Приведенный образец не является конструктивным аналогом иконоскопа, а похож внешне на трубки с памятью. Для настройки аппаратуры с такими приборами и применялся.
Тем и ценен.



Подскажите мне, где у этого ЭОПа выводы?? я понять не могу до сих пор

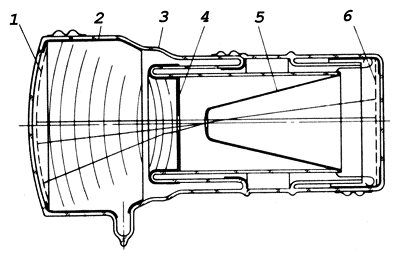

Это же схематическое изображение. Поясняющее принцип работы прибора. Рисовать на такой схеме "шпыньки" выводов не обязательно. Что и сделано.



А я думаю что вот эти "СИСЬКИ" в красном и есть выводы, а главное это реальный ЭОП а не вымышленная схема)))



Б_Я, я уже слюной изтек, да ище и опытная, блиииин хочуууууууууууу!!



Подумайте заодно как к ним подводящими проводами присосаться..



Я думаю что эоп ставилсяв карболитовый корпус где были пружинные контакты, а вот сам ЭОП, а выводы скорей всего такие:



Так что мы обсуждаем?



Мы определяем какие выводы у таинственного ЭОПа, а может и вообще этот ЭОП без выводов, работающий через стекло

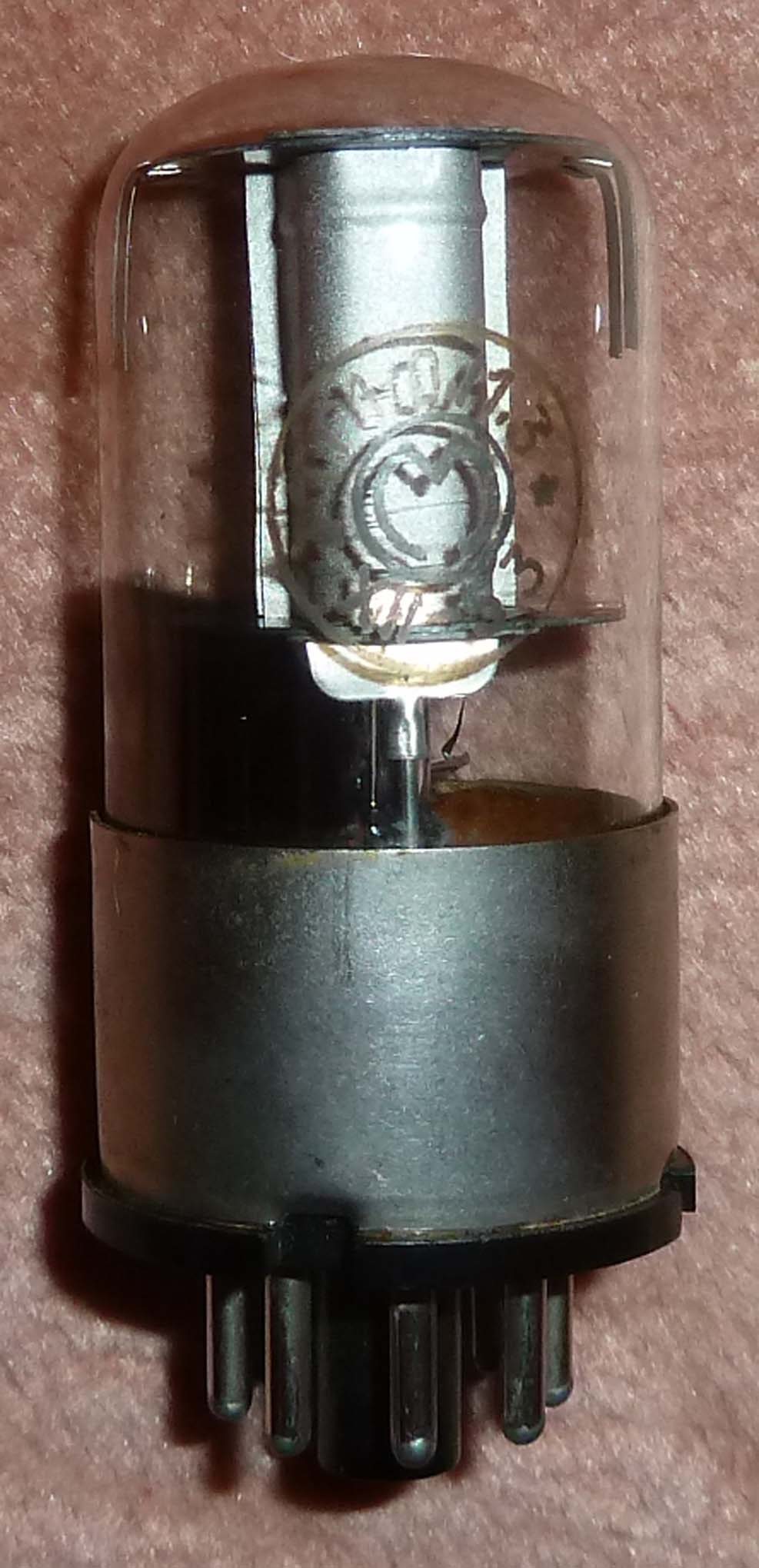

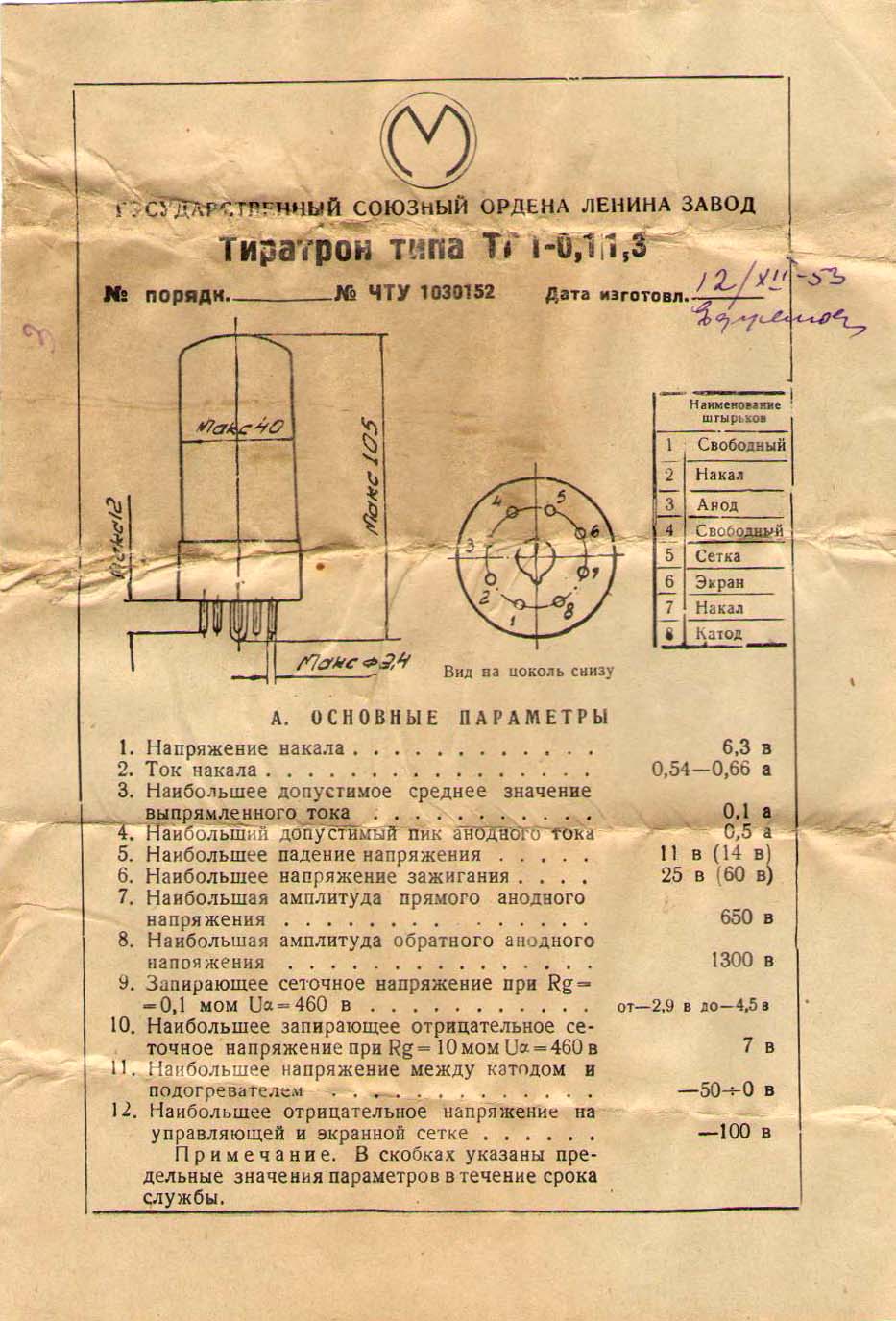

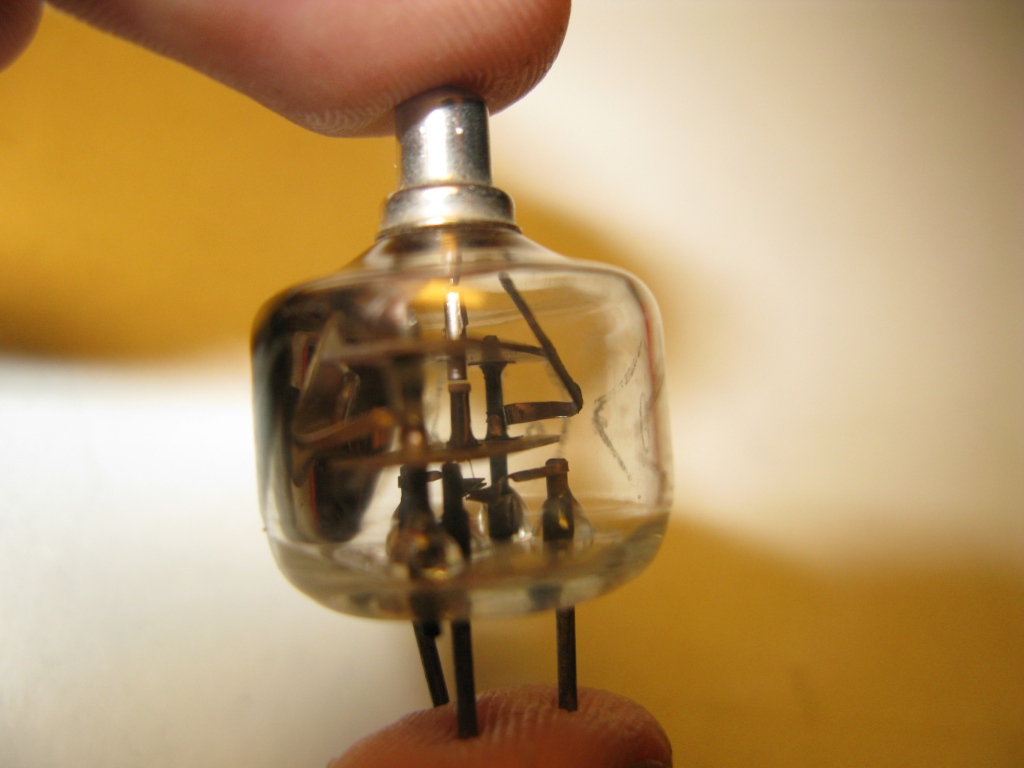

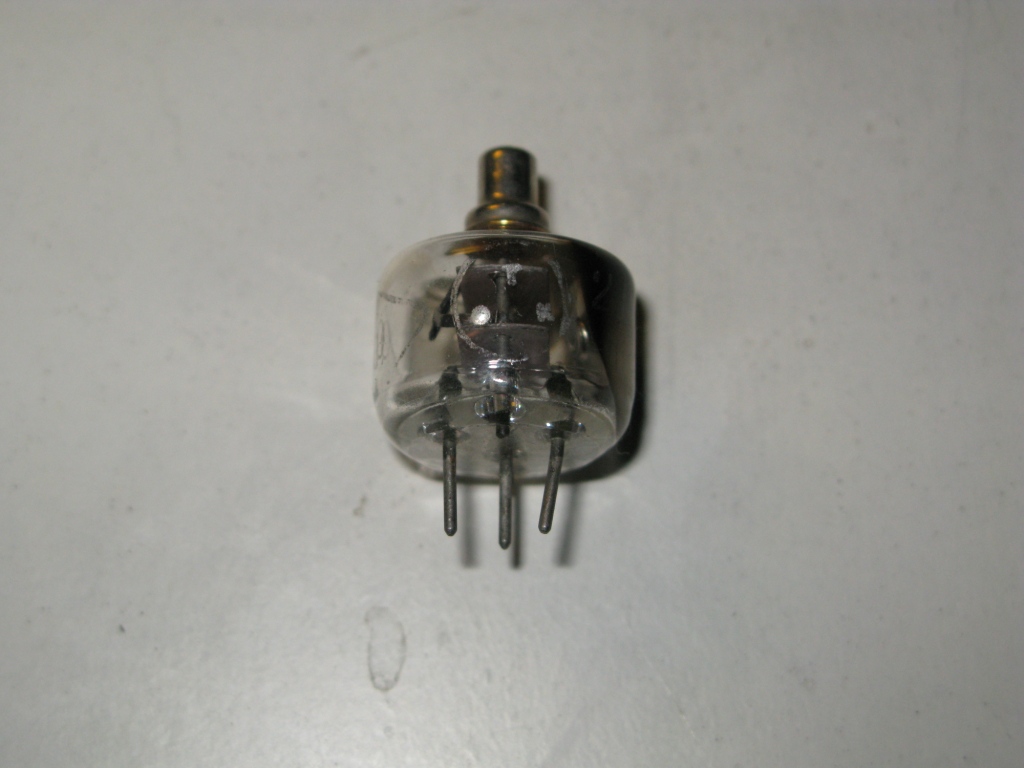

Маломощный тиратрон ТГ1-0.1/1.3, выпущенный на МЭЛЗ'е в декабре 1953 г.
Интересна ошибка в маркировке: надпечатка на приборе ТГ1-0/1.3. Так же на самом приборе отсутствует штамп ОТК.

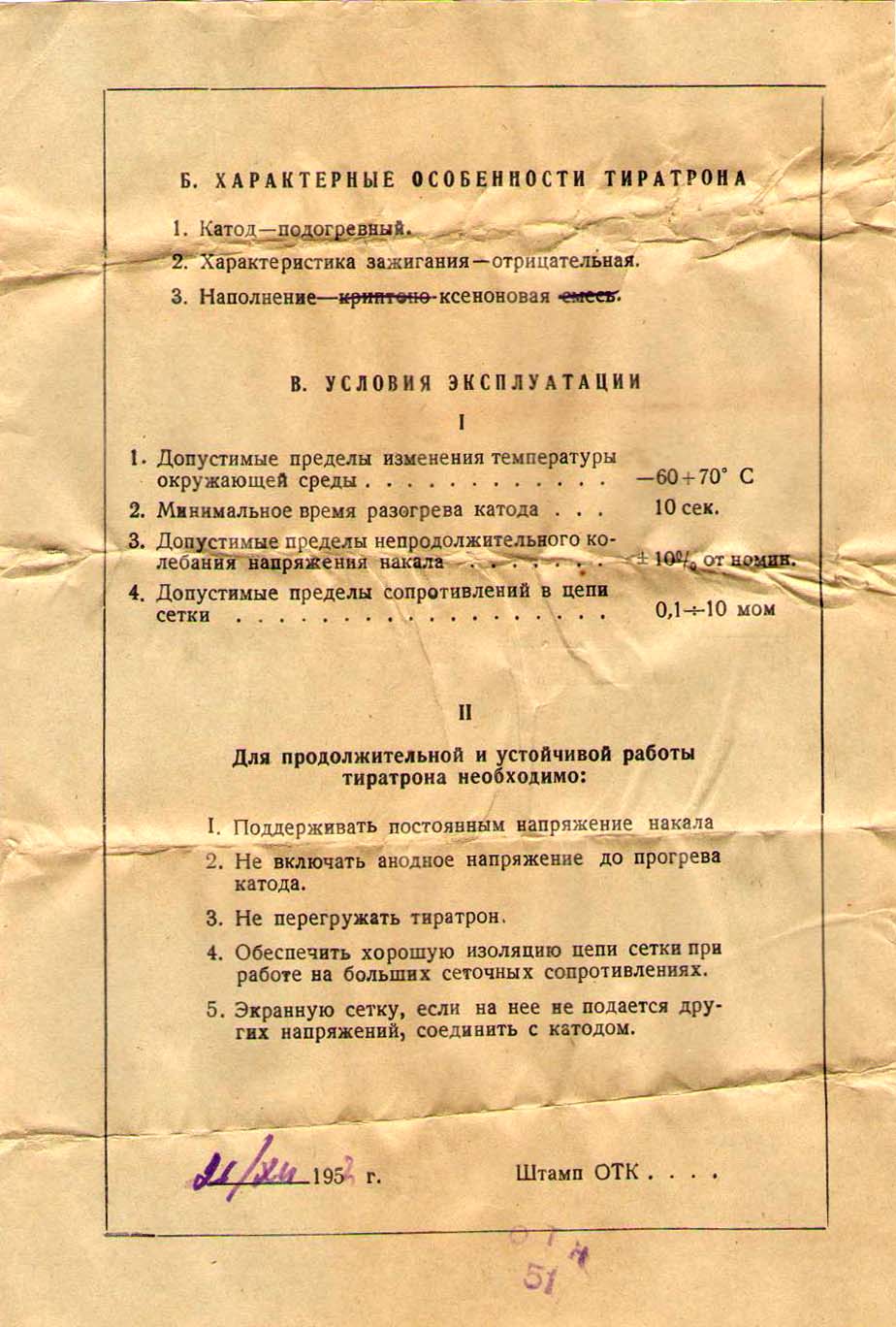

Из идущего вместе с тиратроном паспорта-этикетки (ранее мне не попадался) следует, что прибор ОТК всё же прошёл. Интересно так же, что предусмотрена возможность наполнения прибора как криптоно-ксеноновой смесью, так и только ксеноном.

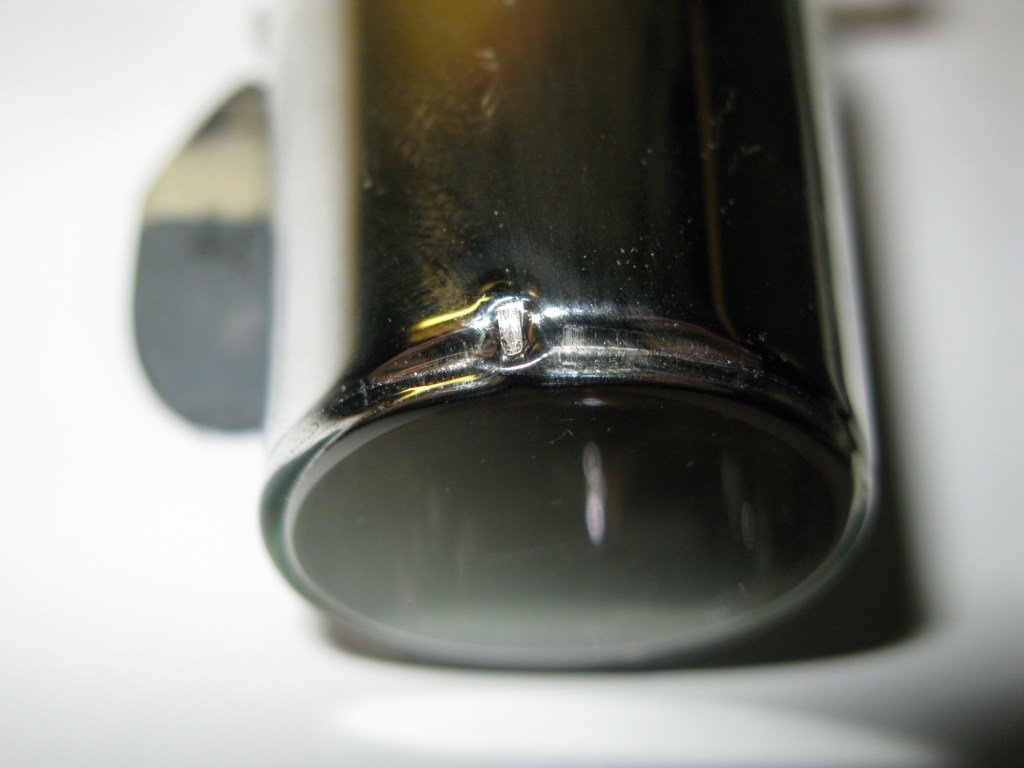

Выводы должны быть. Начиная от фотокатода. И арматура прибора должна находиться внутри баллона. Через стекло на фотокатод ушедшие с него электроны не навести. Не нейтрализовать и избыточный заряд электронов на экране. Так что подключиться надо. И не к стеклу. А к проводящим вводам.

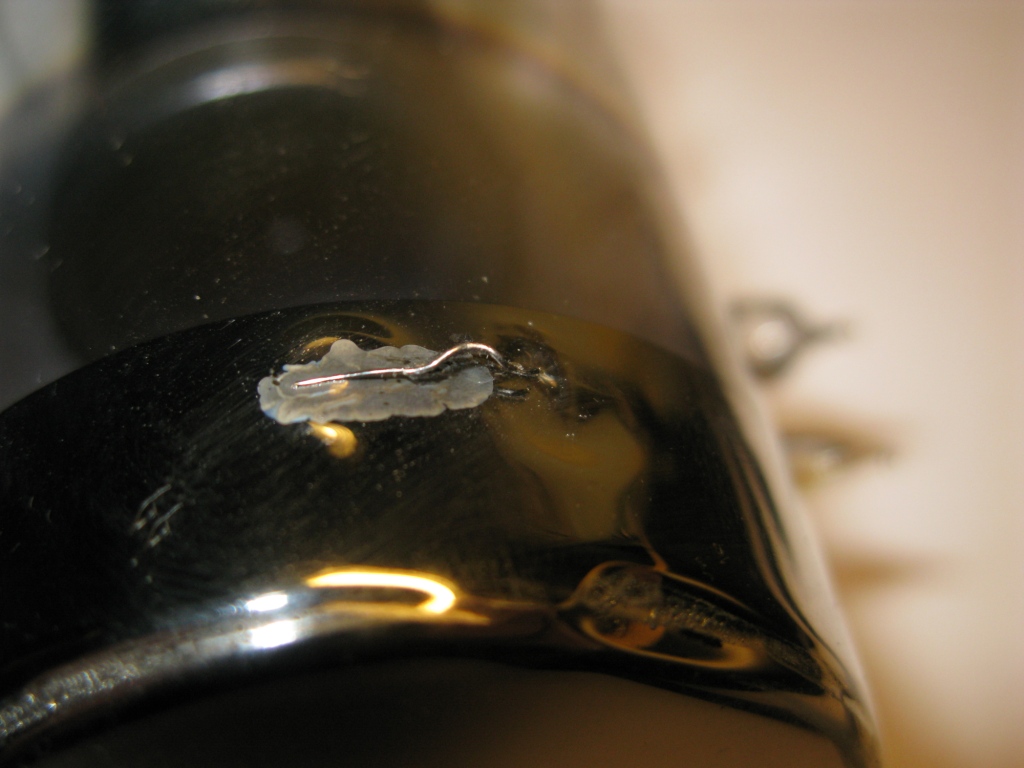

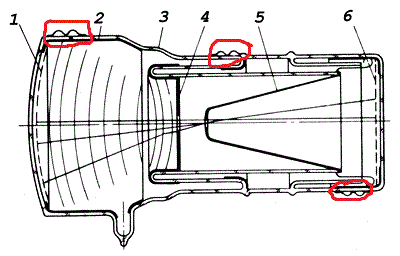

Скорей всего у него выводы в виде металлизации обведенной красным а в стекле впаянны тоненькие леночки



Так тоже может быть. Находите соединения электродов с теми или иными контактными поверхностями или штыревыми вводами.

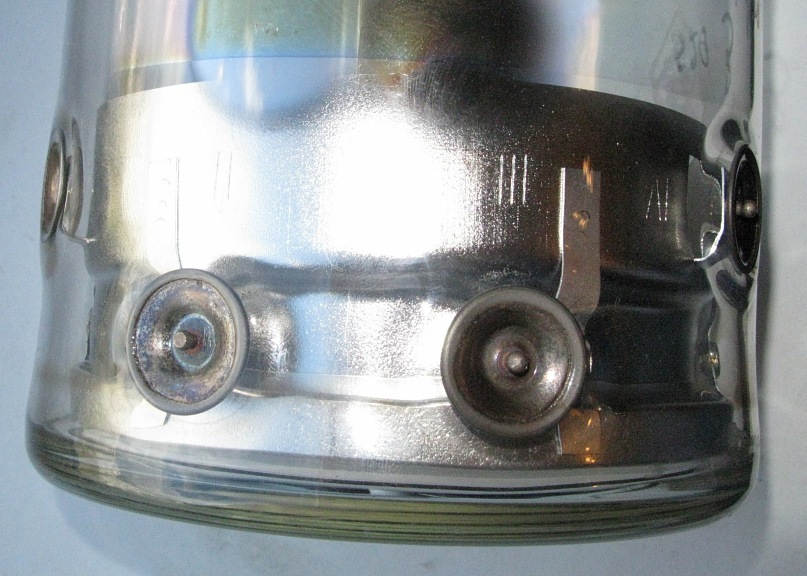

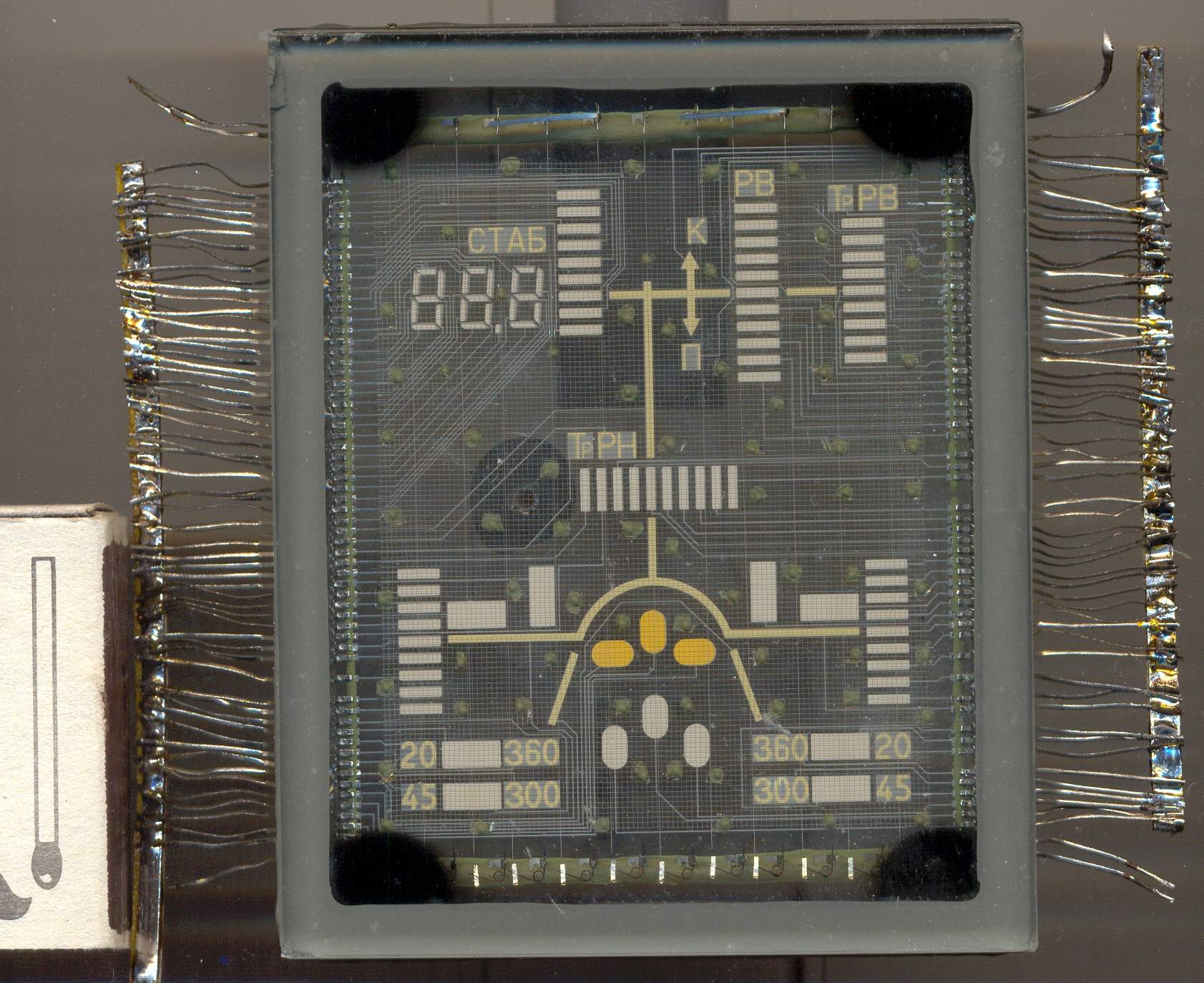

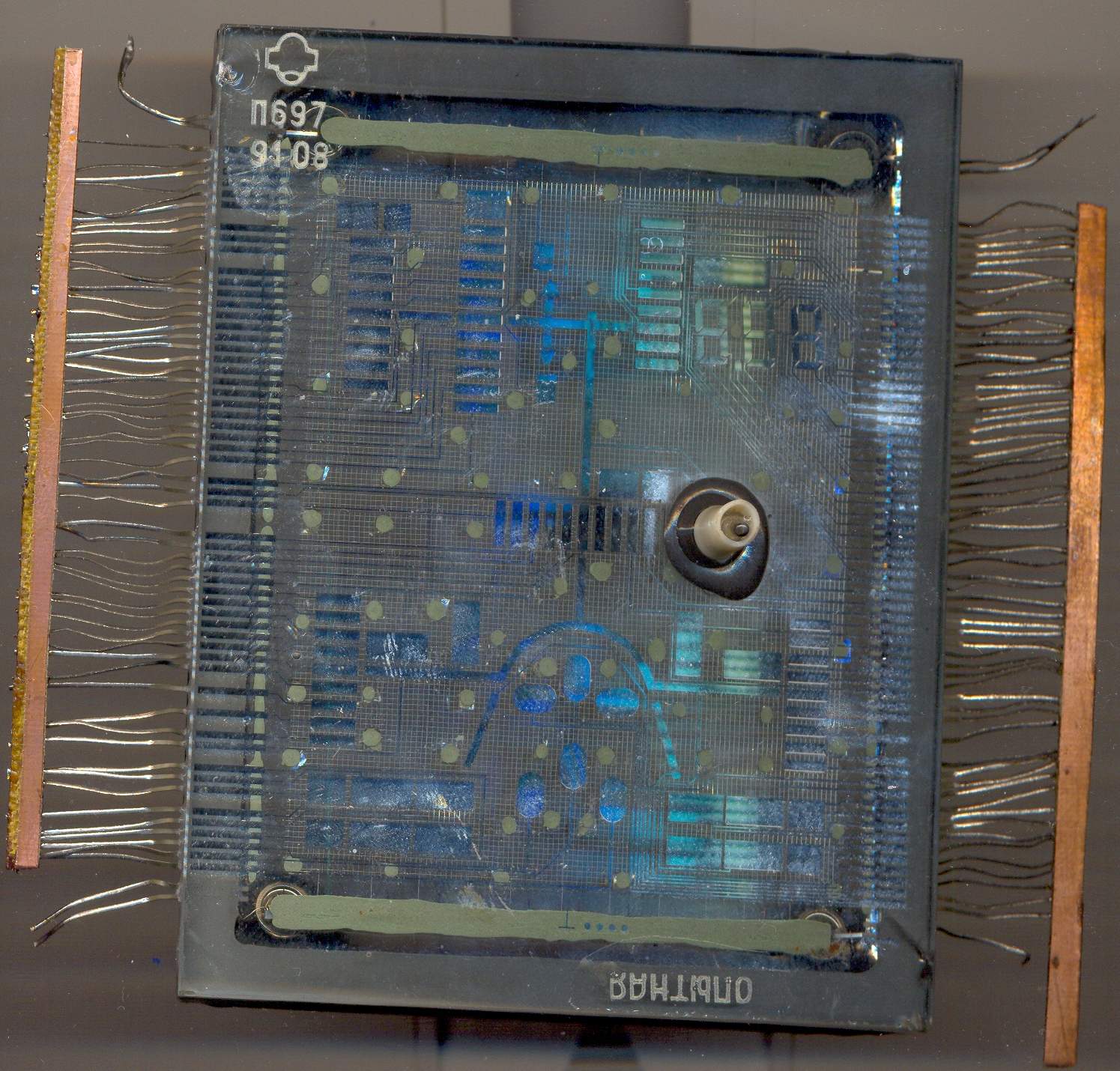

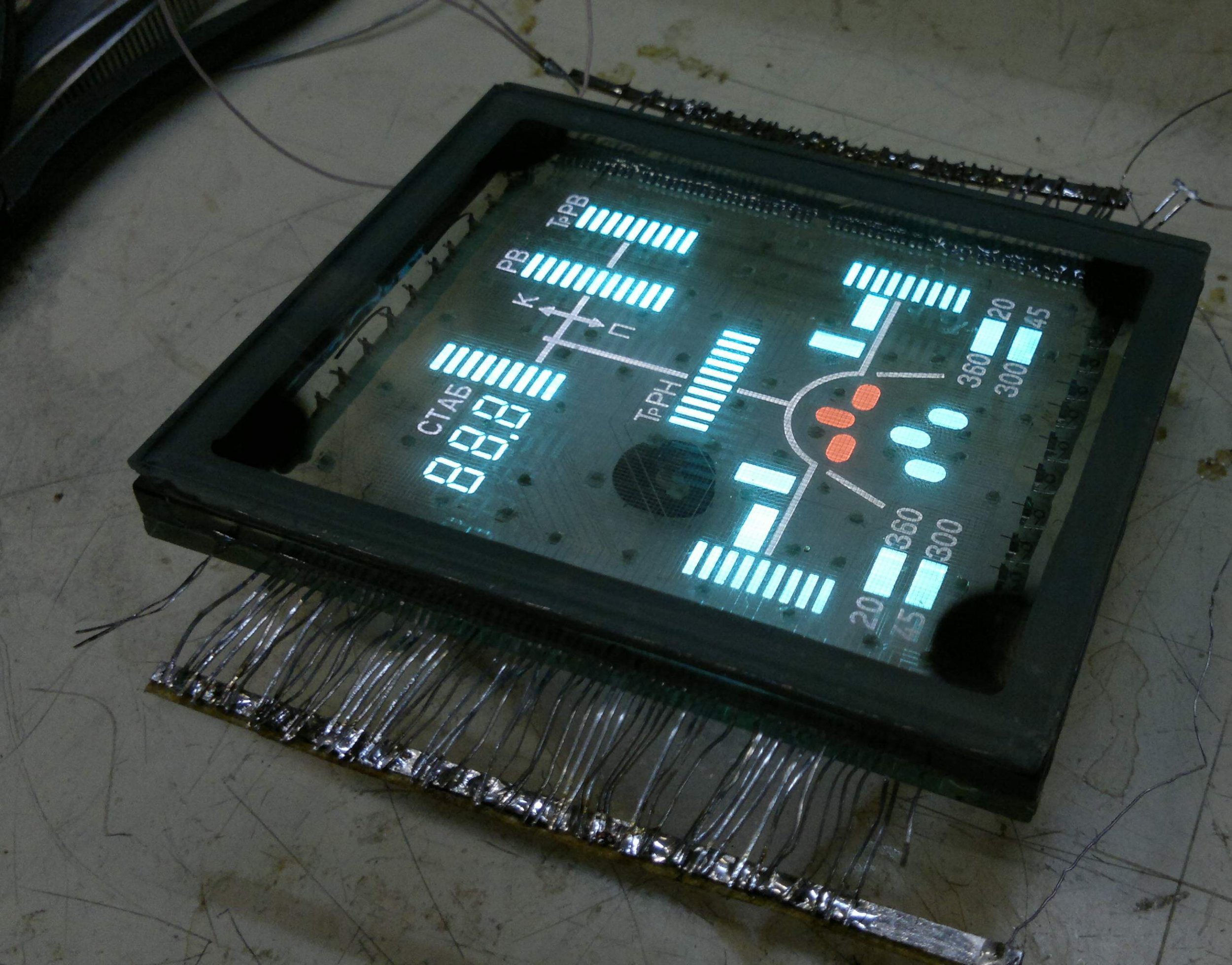

Штыревых выводов у него в принципе нет, а как на фотке "ленточки" или "петельки" вполне могут быть как например у моих ЭОПов:



Мои сегодняшние пожитки:

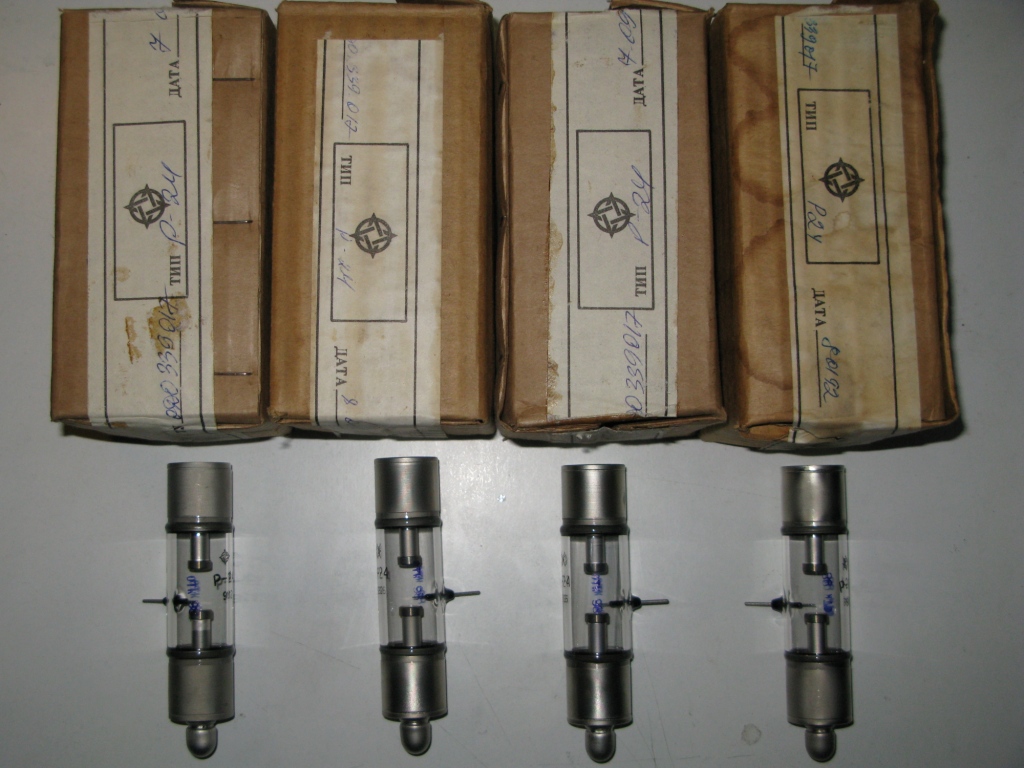

1) 4 новых разрядника Р-24.

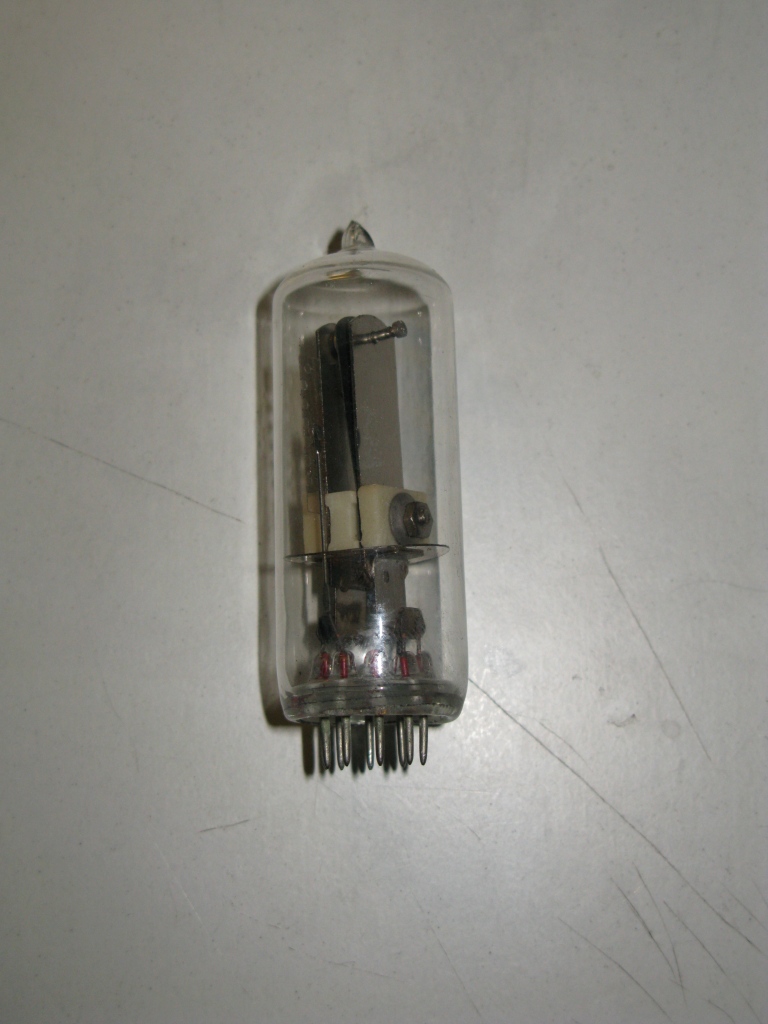

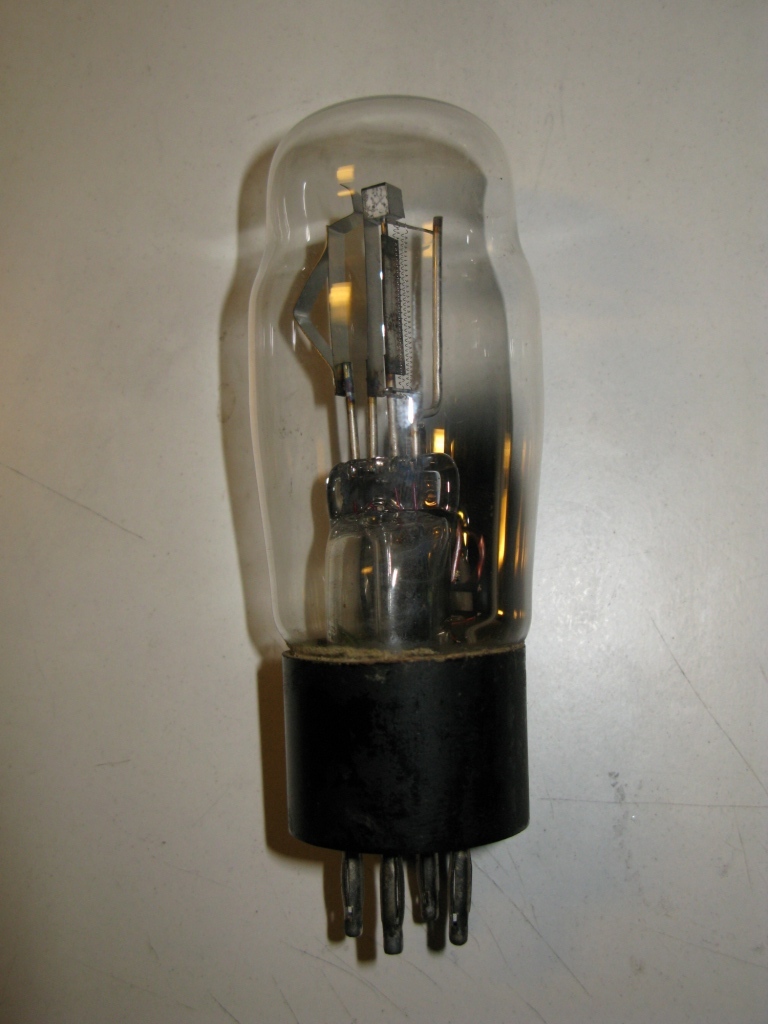

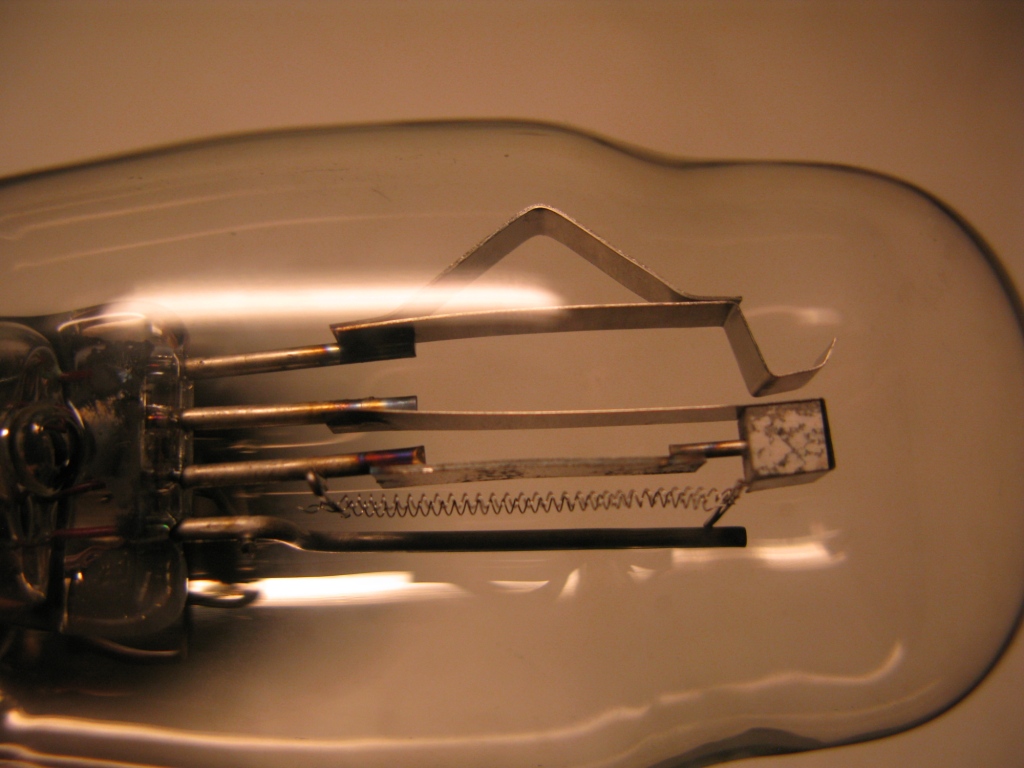

2) ОООЧЕНЬ древнее неизвестного происхождения термовакуумное реле.

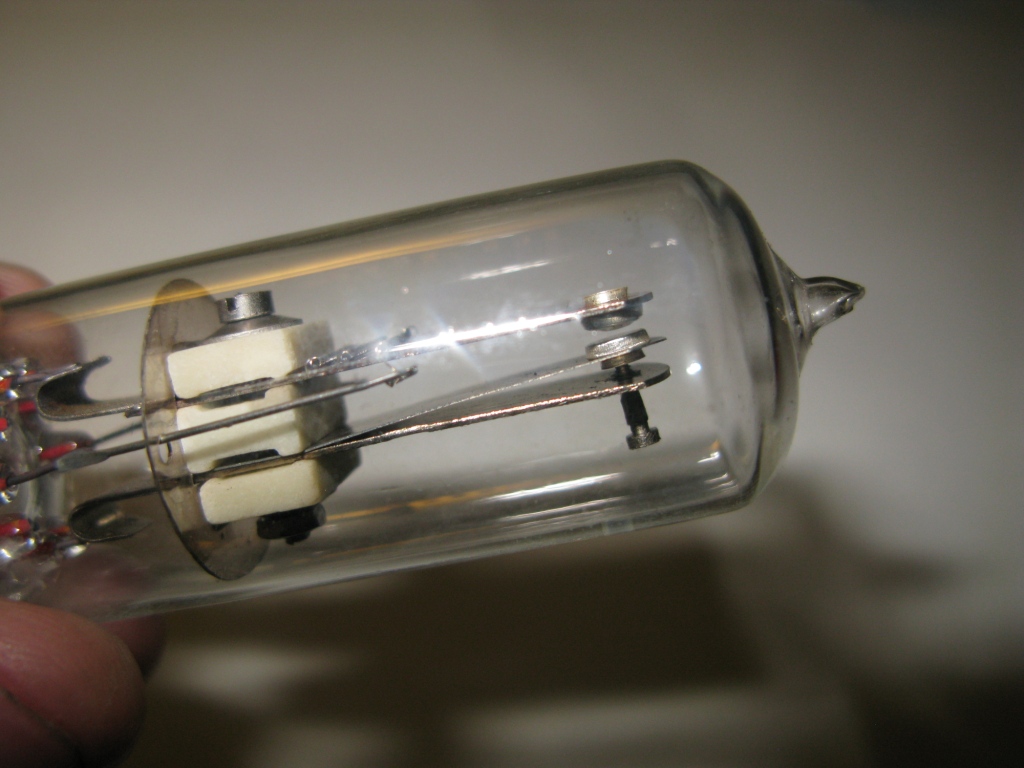

3) Пальчиковое термовакуумное реле.

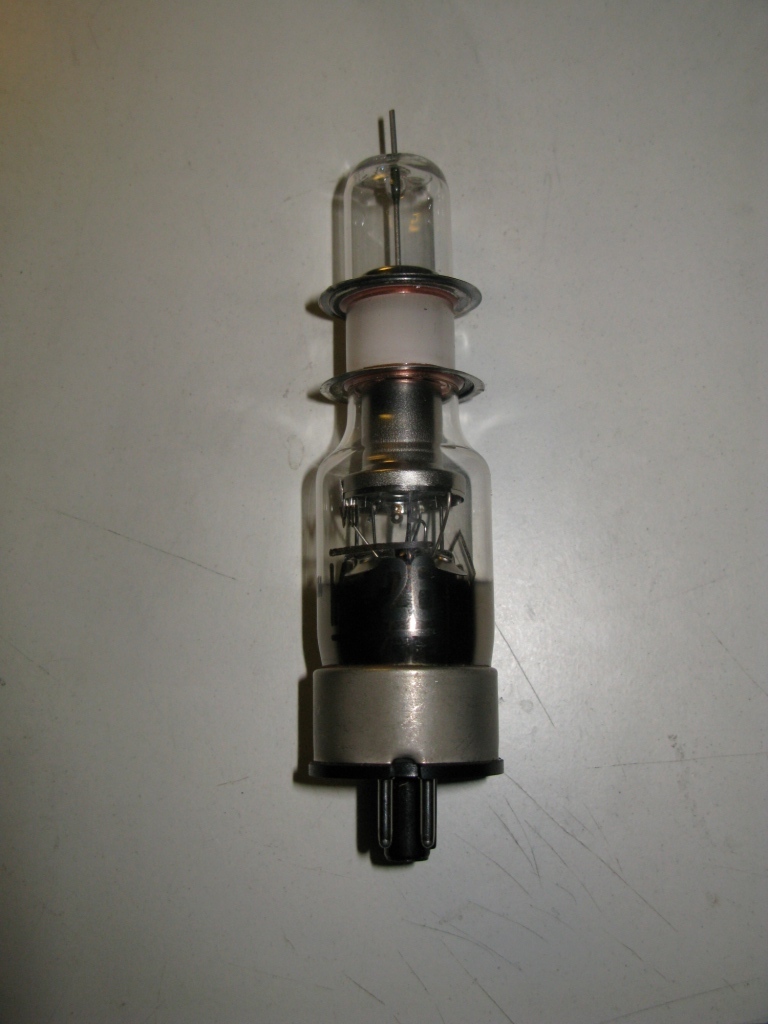

4) Клистрон древний К-26.

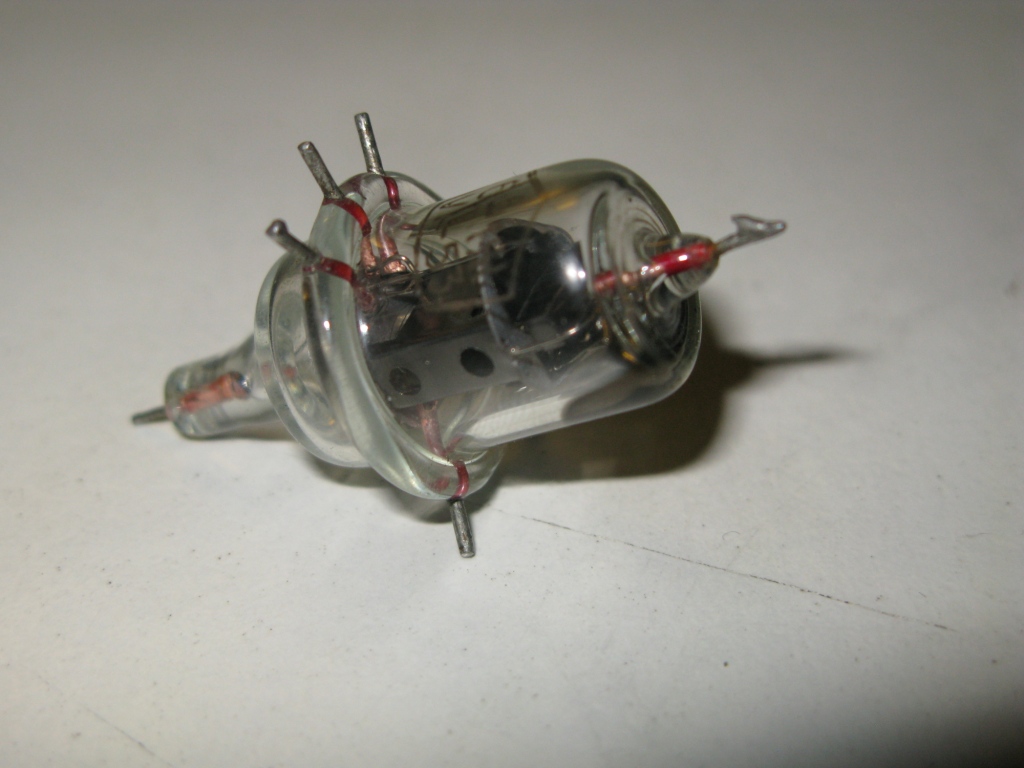

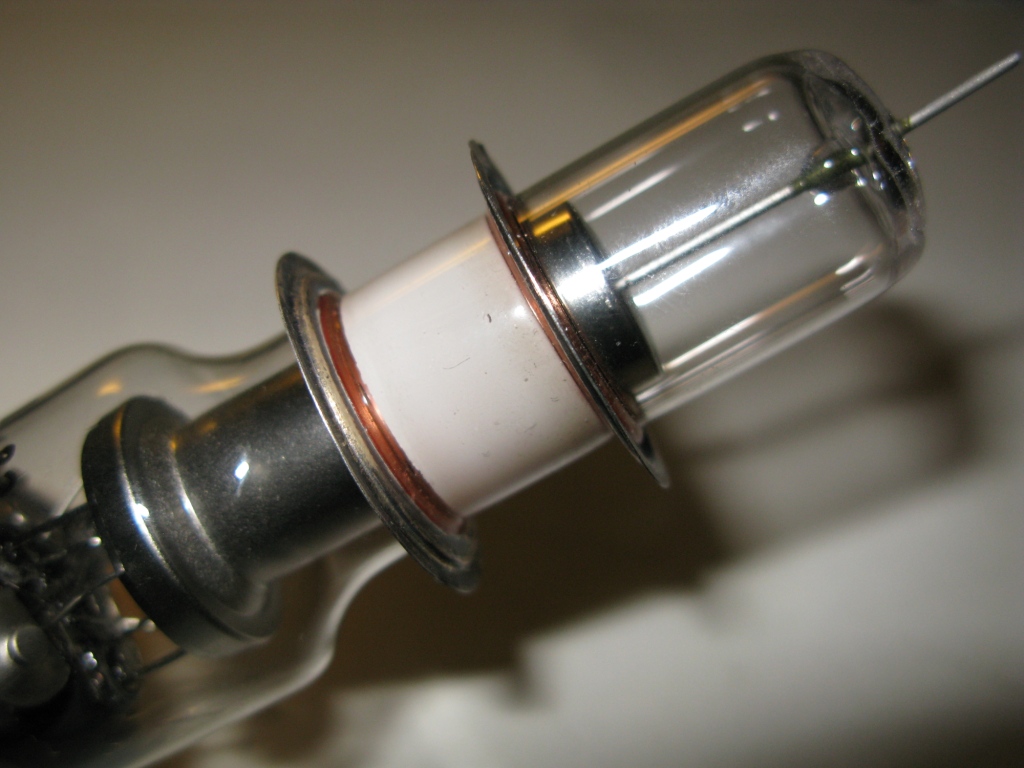

5) Желудевый пентод 6Ж1Ж.
6) ВЧ детекторный диод 2Д1С.

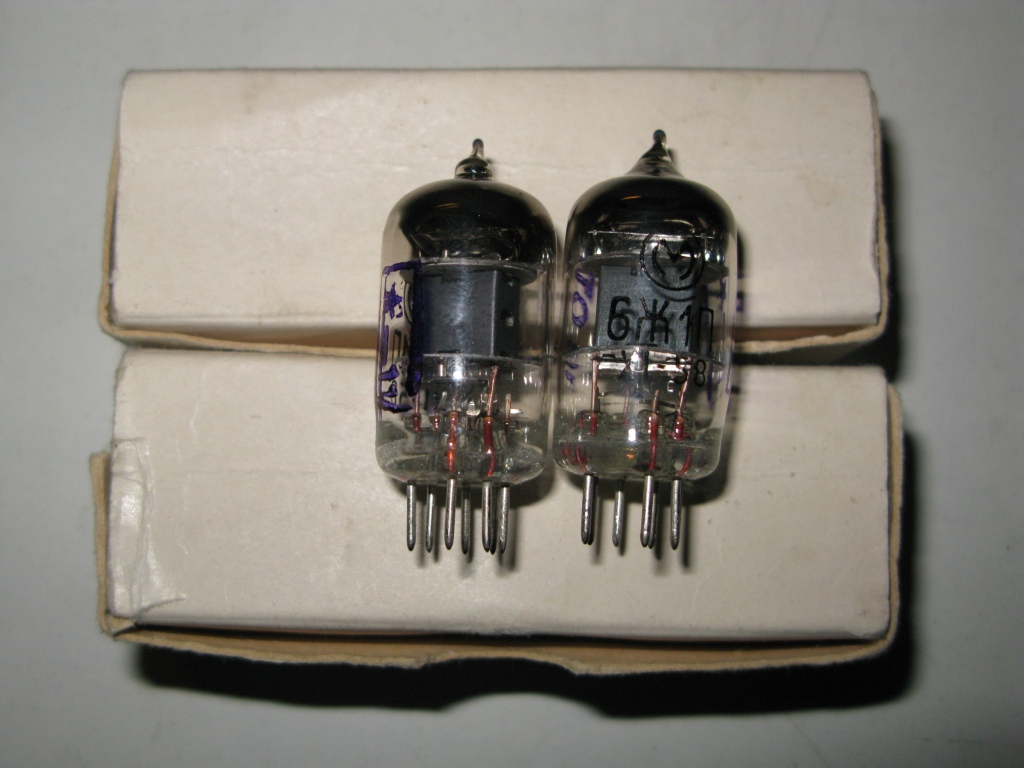

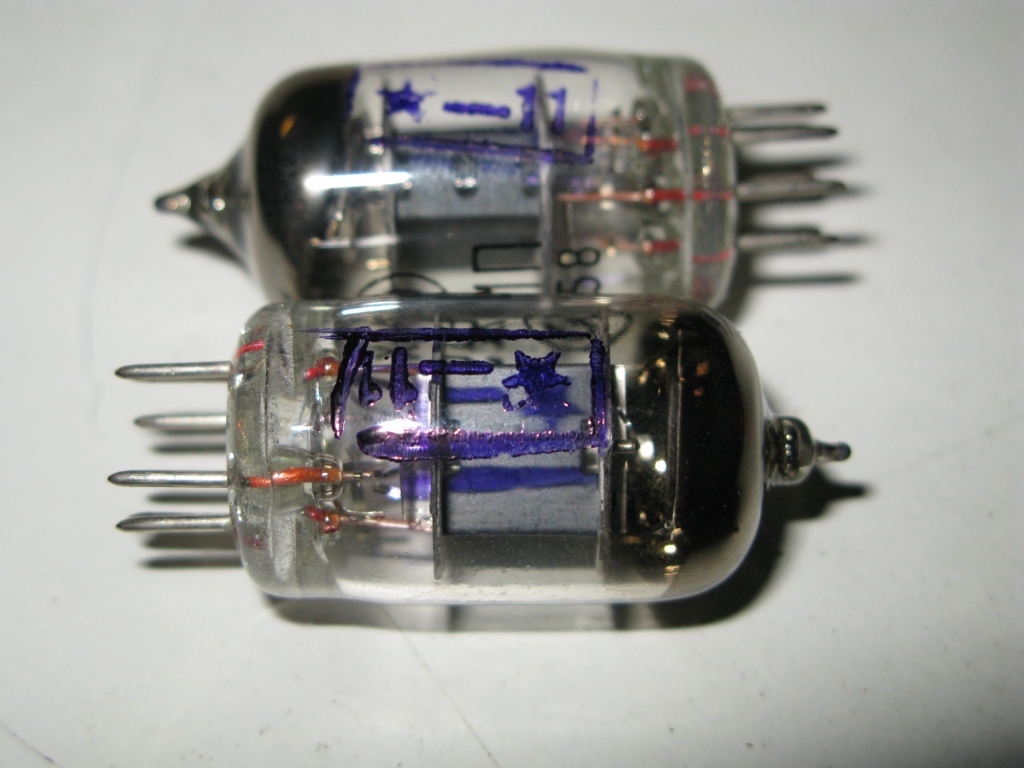

7) Две новых МЭЛЗовских лампы 6Ж1П.



Хорошее приобретение. Поздравляю.
Этикетки с приборами не шли?
