  1. drakon

    drakon Пользователь

    ''Да он отражательный и премен
    яются в в РЛС-Радио Локацио
    нных Станциях''.
    Я думал, что в РЛС применяются ЛОВ или ЛБВ.
    Клистрон - лампа с коротким воздействием, при малых розмерах малая мощ.

    drakon, 17 сен 2011
    #2241
  2. Entladung

    Entladung Активный пользователь

    В РЛС применяются в первую очередь магнетроны, сочетающие малые размеры, высокую мощность и высокий КПД.

    Entladung, 17 сен 2011
    #2242
  3. OMEGATRON

    OMEGATRON Наполеон-истеричка

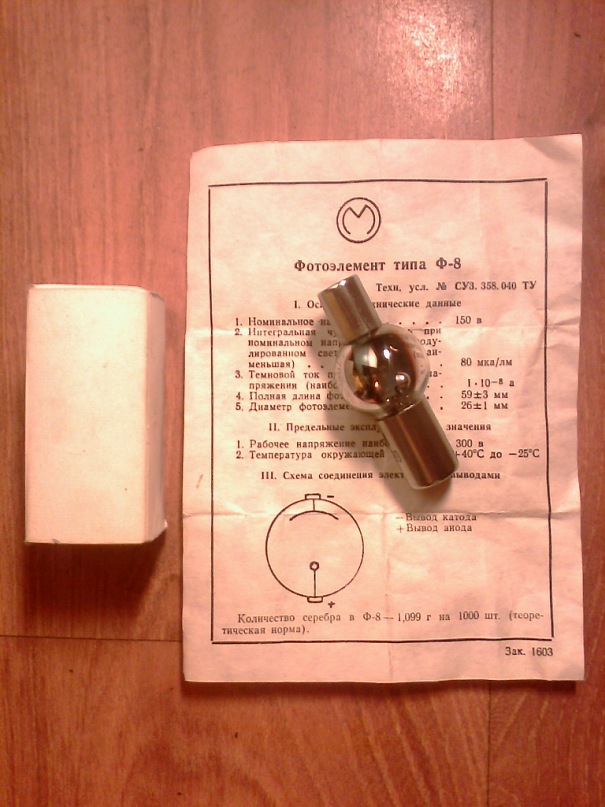

    zrgzn, фотоэлемент Ф-8 выглядит как сцв-3 а ваш это самый настоящий Ф-9:) y_ccd64138.jpg

    OMEGATRON, 17 сен 2011
    #2243
  4. zrgzn

    zrgzn Дракон

    Значит, там смазана цифра, и это таки Ф-9. С печатью "опытный" :D

    zrgzn, 17 сен 2011
    #2244
  5. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Просто ваш фотоэлемент был из первой партии выпуска Ф-9:D

    OMEGATRON, 17 сен 2011
    #2245
  6. suslox

    suslox Пушистикс Staff Member

    Дракон, на рлс применяли и применяют все из перечисленного

    suslox, 17 сен 2011
    #2246
  7. drakon

    drakon Пользователь

    нам препод говорил, что на российских современных истребителях, РЛ и прочее СВЧ выполнено на ЭВП.

    drakon, 17 сен 2011
    #2247
  8. OMEGATRON

    OMEGATRON Наполеон-истеричка

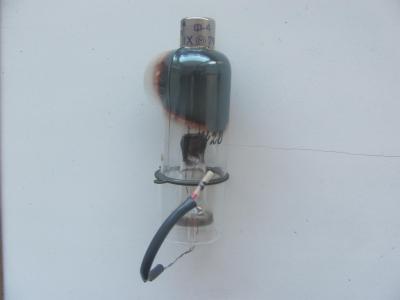

    Вот фотоэлементик Ф-4:D


    Вложения:

    • 1800967901.jpg
      Размер файла:
      6,5 КБ
      Просмотров:
      704
    • 1800967901.jpg
      Размер файла:
      6,5 КБ
      Просмотров:
      714
    OMEGATRON, 18 сен 2011
    #2248
  9. ABA

    ABA Пользователь

    В вопросе "Найдите 10 отличий" ты ошибся на порядок.
    Первый снимок под номером 4, а второй 3.

    ABA, 18 сен 2011
    #2249
  10. ABA

    ABA Пользователь

    Ну, это если у человека присутствует сверх воображение, то можно увидеть и больше отличий.;)

    ABA, 18 сен 2011
    #2250
  11. OMEGATRON

    OMEGATRON Наполеон-истеричка

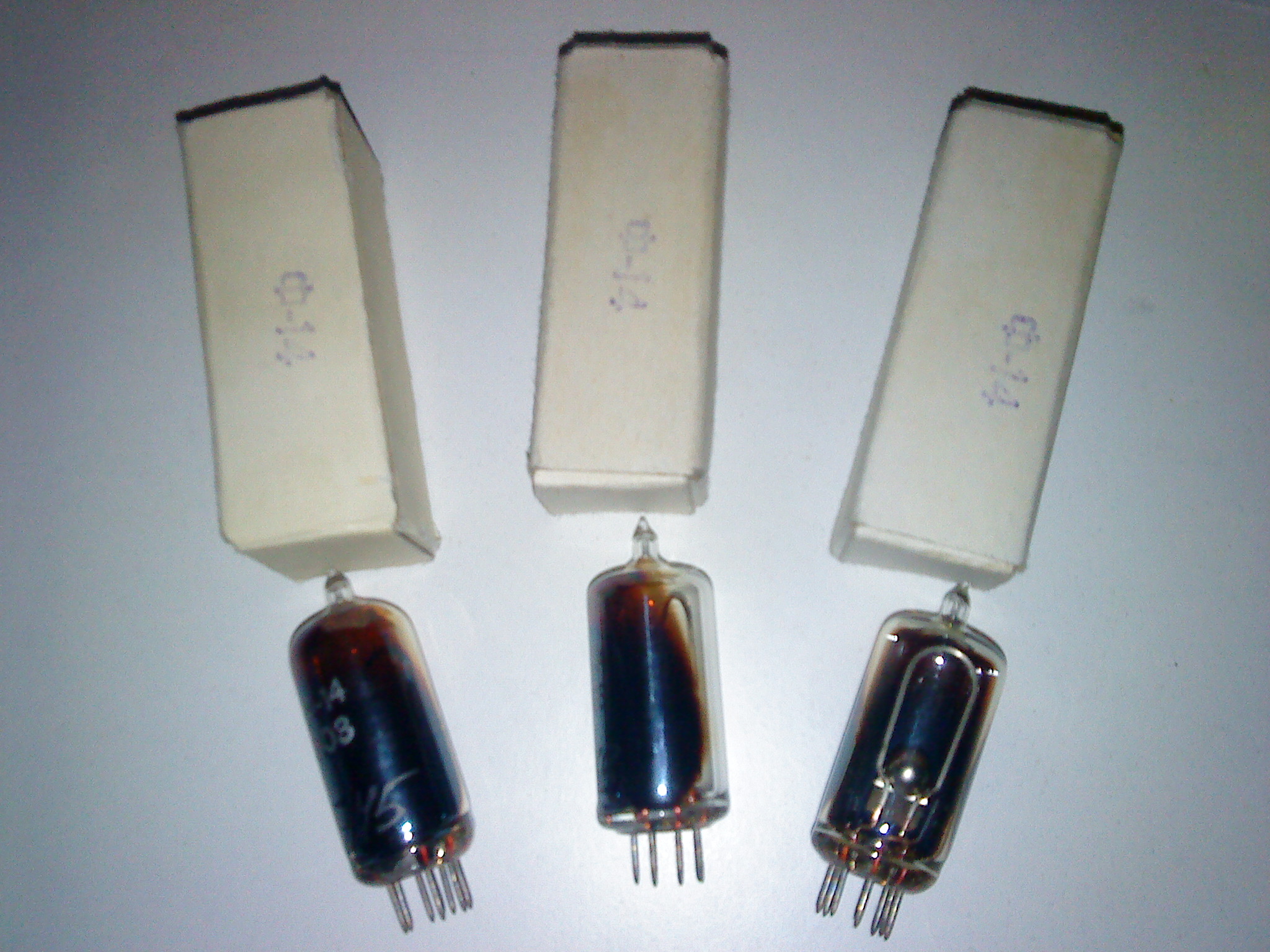

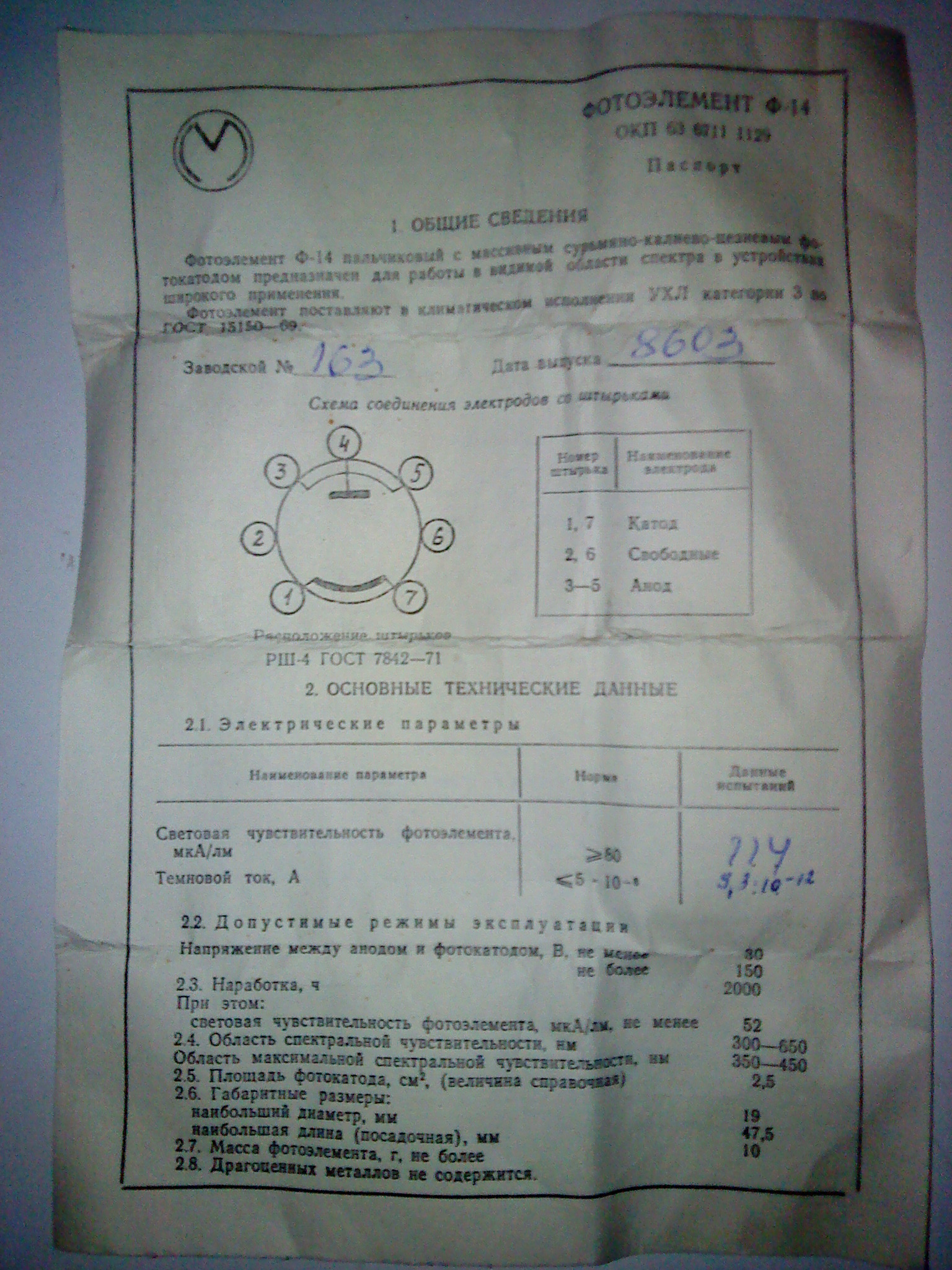

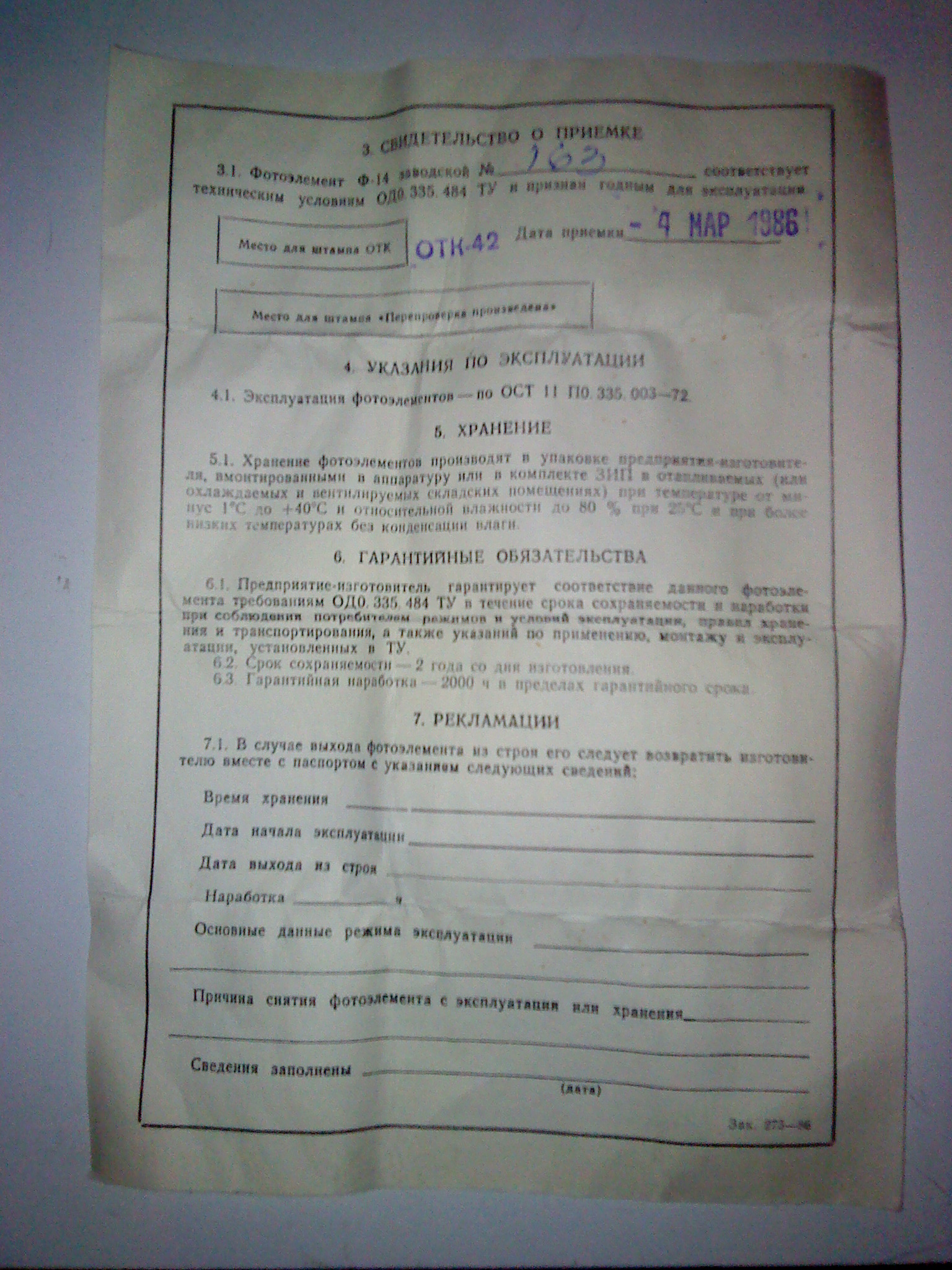

    А вот три няшных довольно редких навых фотоэлемента Ф-14, везет же мне:D


    Вложения:

    • DSC00072.JPG
      Размер файла:
      754,2 КБ
      Просмотров:
      864
    • DSC00073.JPG
      Размер файла:
      908,9 КБ
      Просмотров:
      882
    • DSC00074.JPG
      Размер файла:
      885,5 КБ
      Просмотров:
      801
    OMEGATRON, 18 сен 2011
    #2251
    Entladung и silverray нравится это.
  12. OMEGATRON

    OMEGATRON Наполеон-истеричка

    :confused:Я тоже такие в первые вижу:confused:

    OMEGATRON, 18 сен 2011
    #2252
  13. собиральщик

    собиральщик Пользователь

    ВСЕМ ПРИВЕТ!!!!!!!!!!!!!!!!!!
    Ну вот я и добрался до форума!!!!!Я никуда особо не пропадал-работа просто заела-разрывался между работой-домом-двором и дачей-теперь вроде кажется полегче будет-на дачу только в выходные:)

    собиральщик, 18 сен 2011
    #2253
    OMEGATRON нравится это.
  14. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Урааа, как я вас ждал))):):D:lol:

    OMEGATRON, 18 сен 2011
    #2254
  15. nERV

    nERV Модератор Staff Member

    Народ! А давайте коллективно поищем информацию о ЭПВ-20А. Буду очень благодарен, вплоть до дарения газотрона :)

    nERV, 18 сен 2011
    #2255
  16. OMEGATRON

    OMEGATRON Наполеон-истеричка

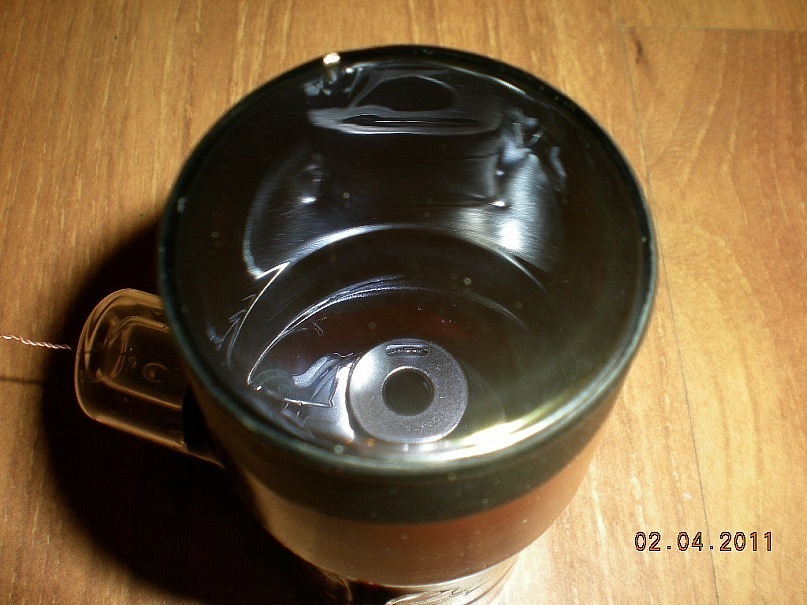

    А вы можете фоткну ть фотокатод П-5ого чтоб было как на это фотке??? Очень надо увидеть! пожалуйста. С уважением Сергей. y_66c52d91.jpg

    OMEGATRON, 18 сен 2011
    #2256
  17. nERV

    nERV Модератор Staff Member

    Да, для коммутации капов на лампу при работе в режиме деж. дуги. Ну или еще куда пригодятся.
    Касаемо листка - не пробовал пока.

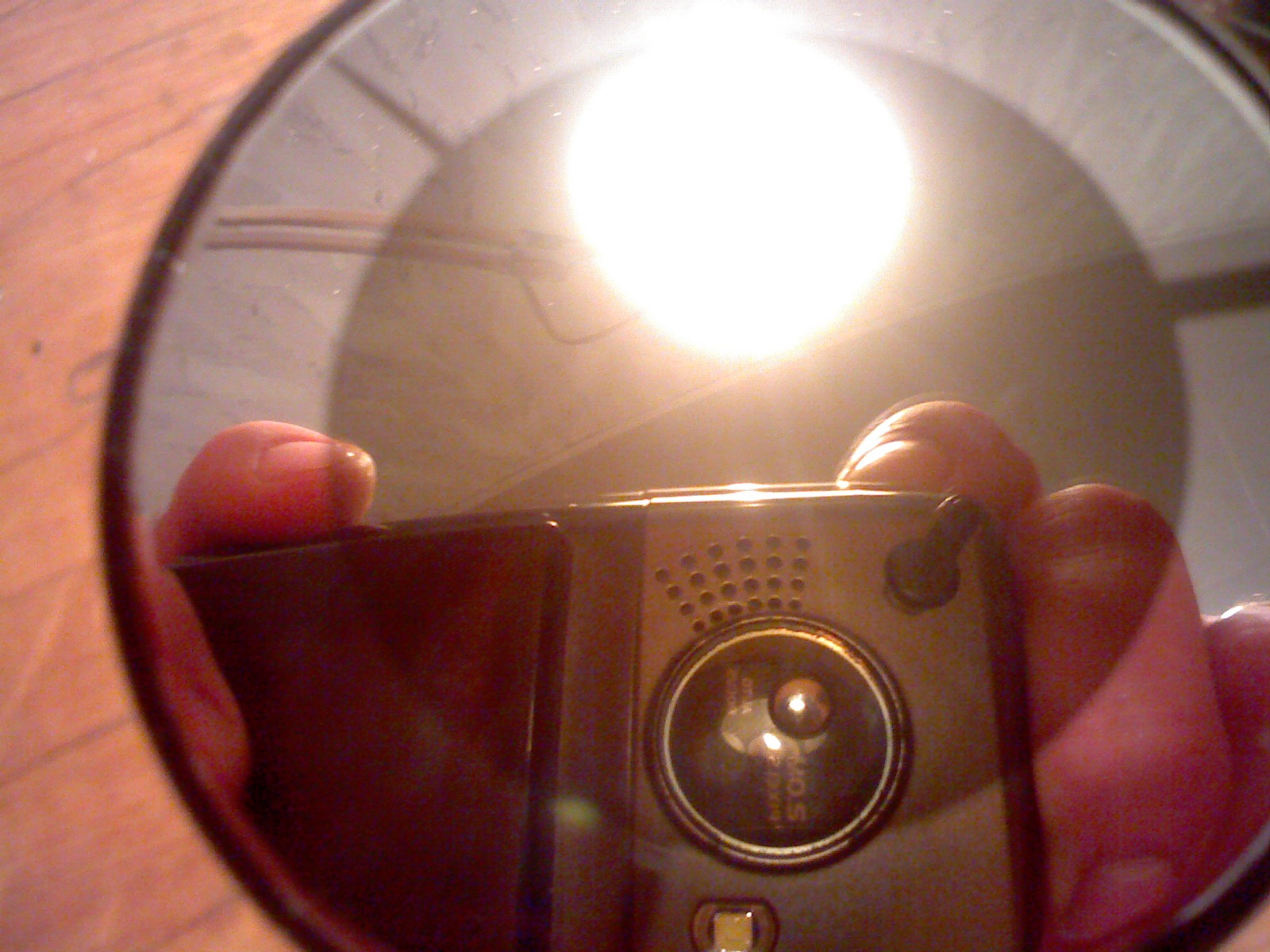

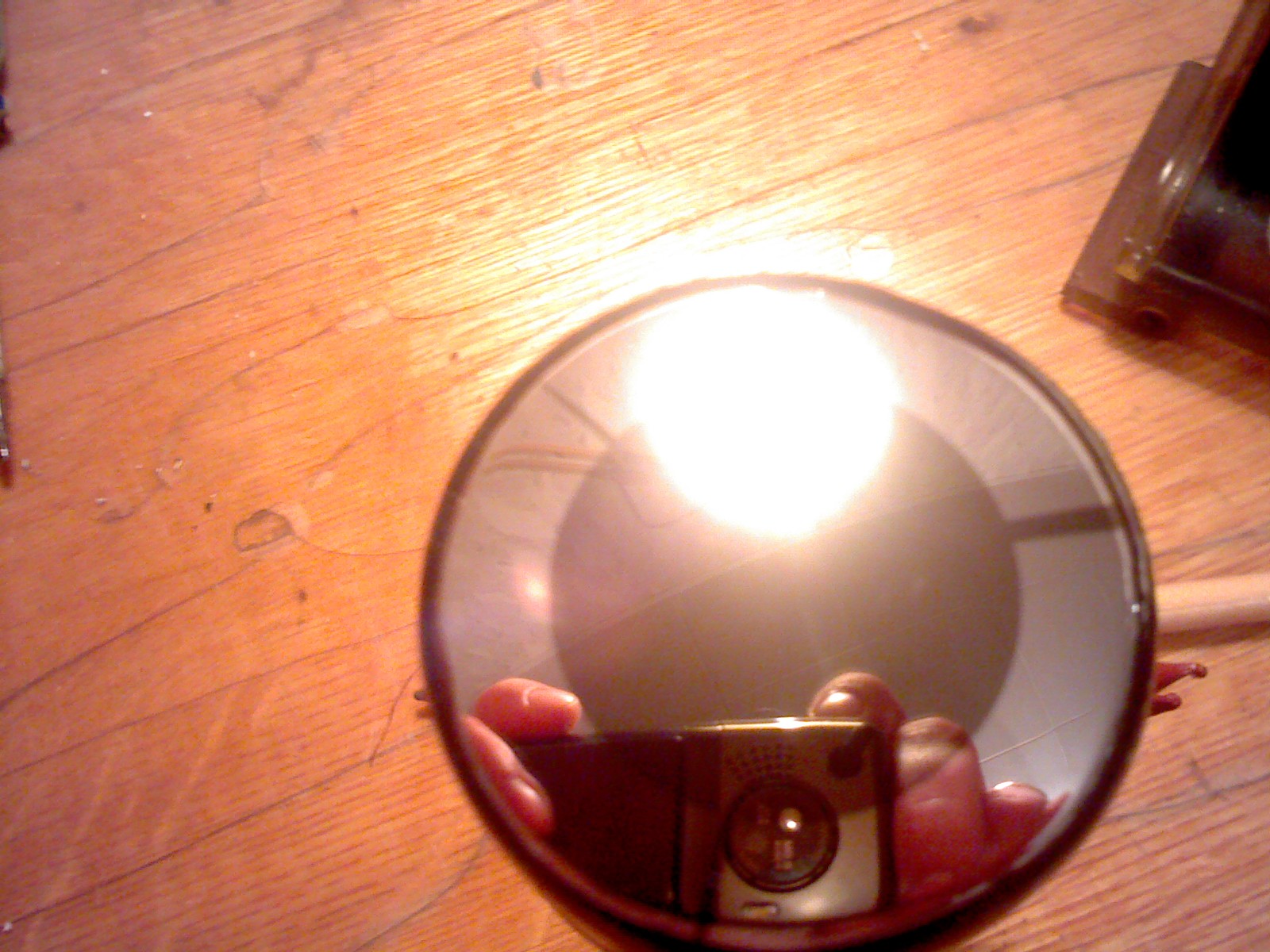

    "Вот так" не получается, катод практически зеркальный.
    2011-09-18-894.jpg 2011-09-18-893.jpg

    nERV, 18 сен 2011
    #2257
    OMEGATRON нравится это.
  18. OMEGATRON

    OMEGATRON Наполеон-истеричка

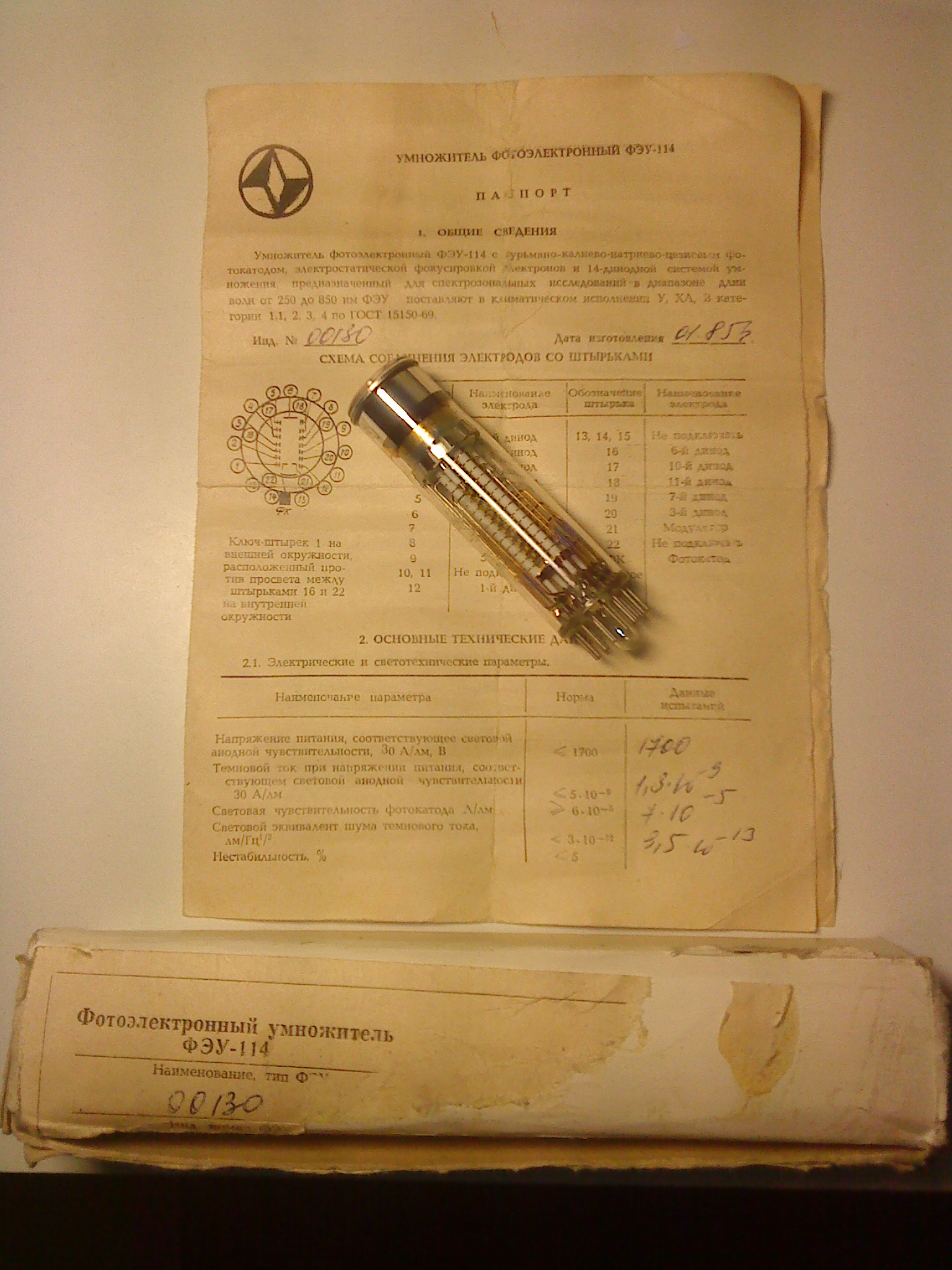

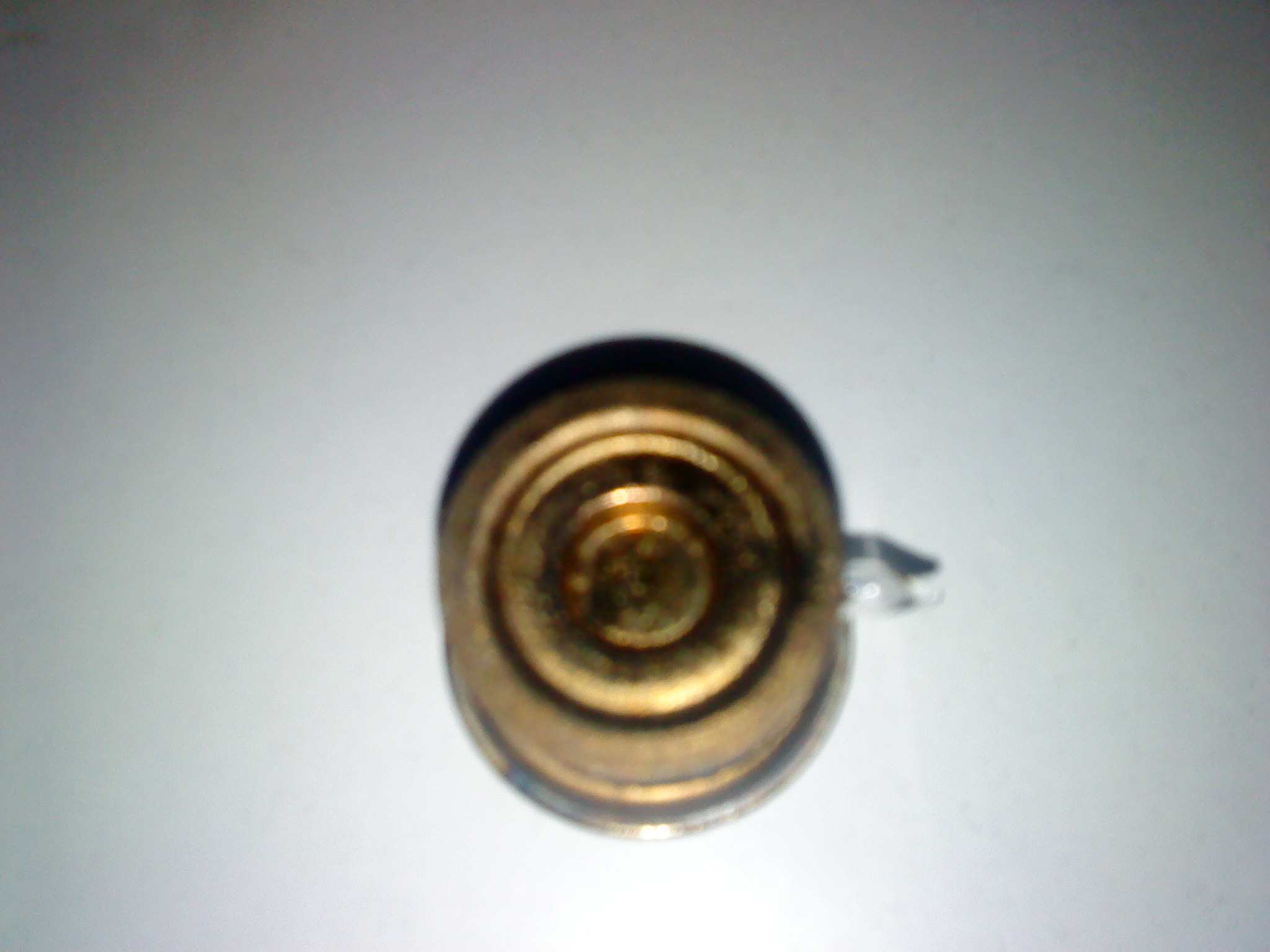

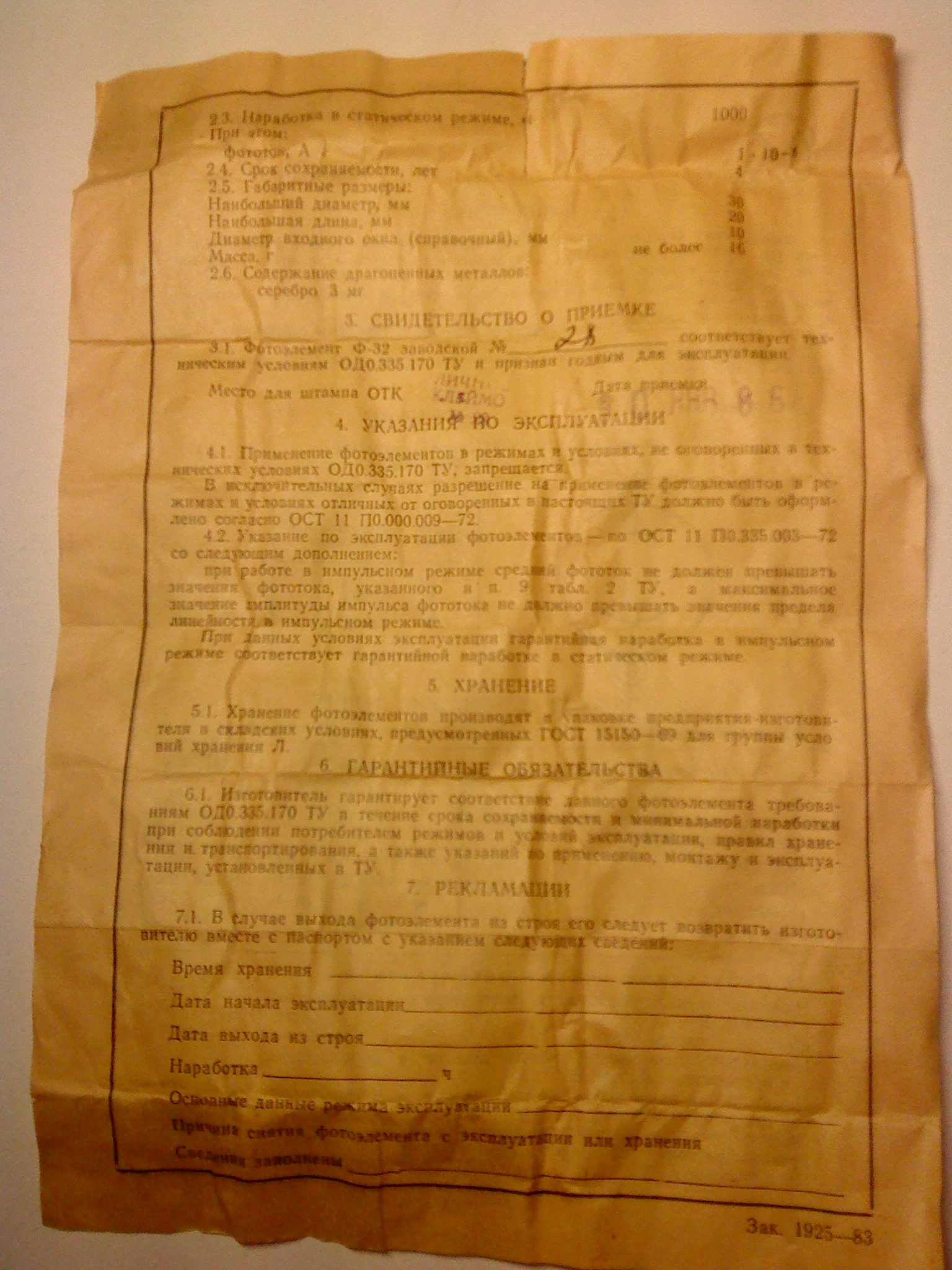

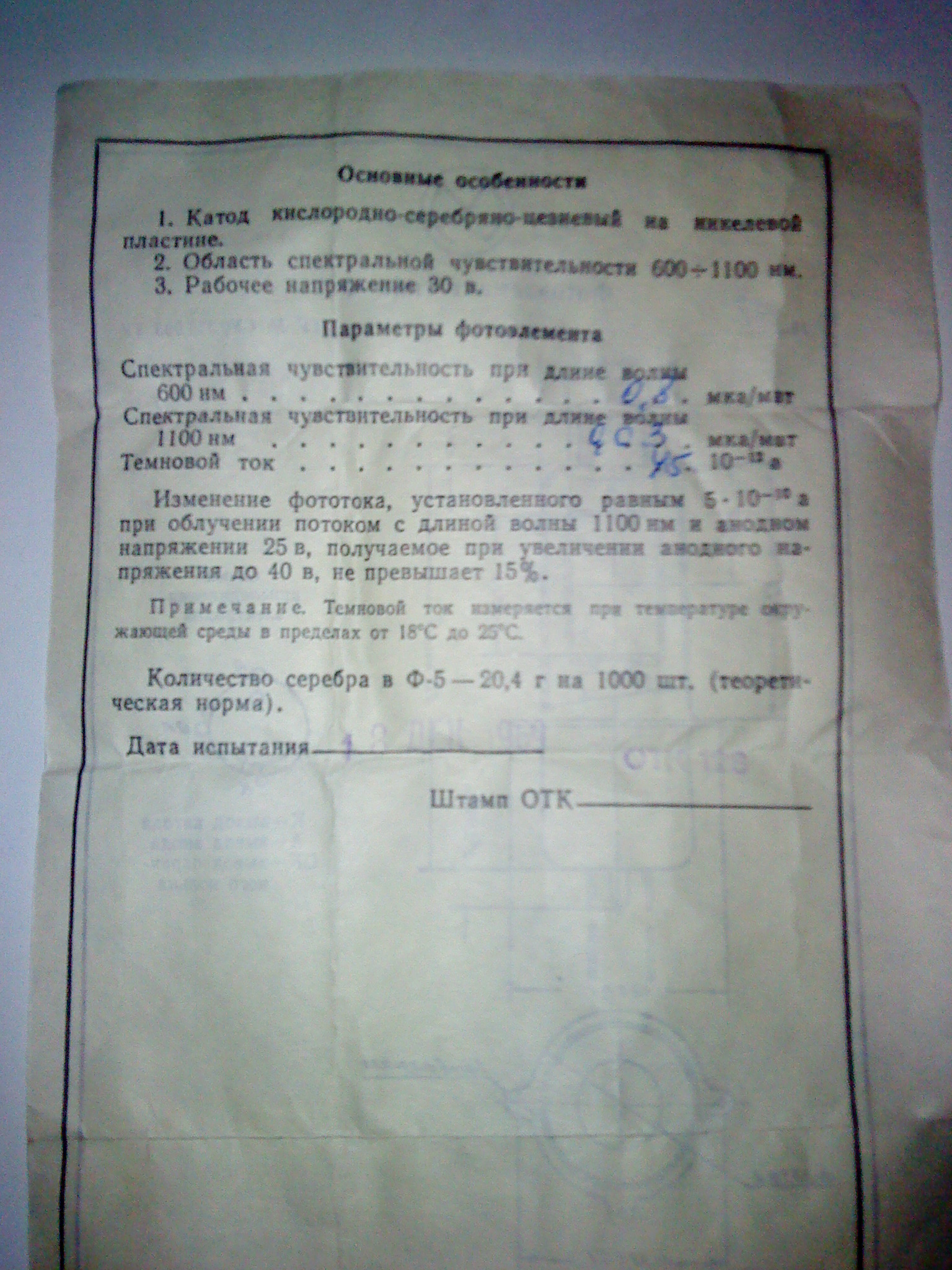

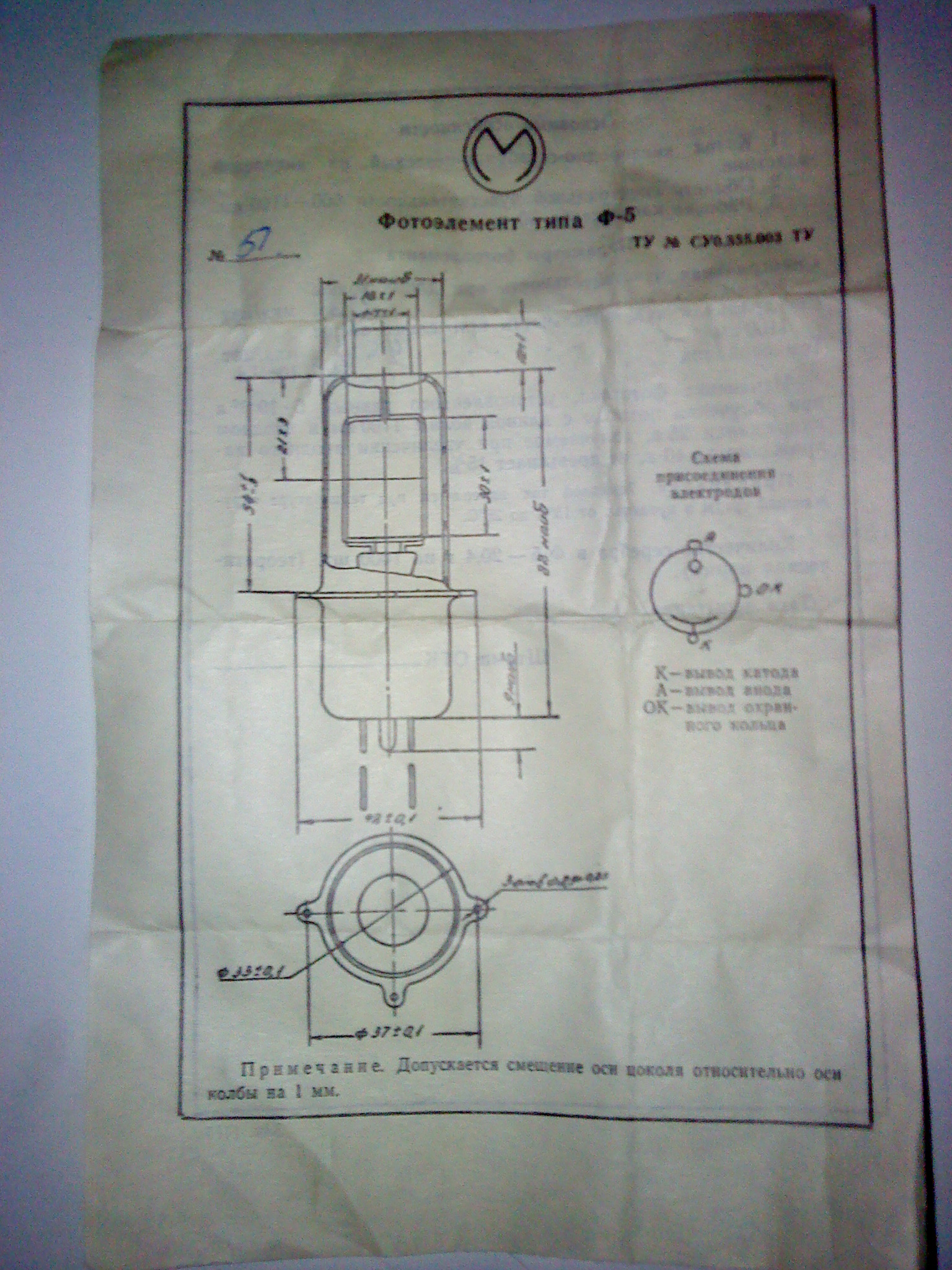

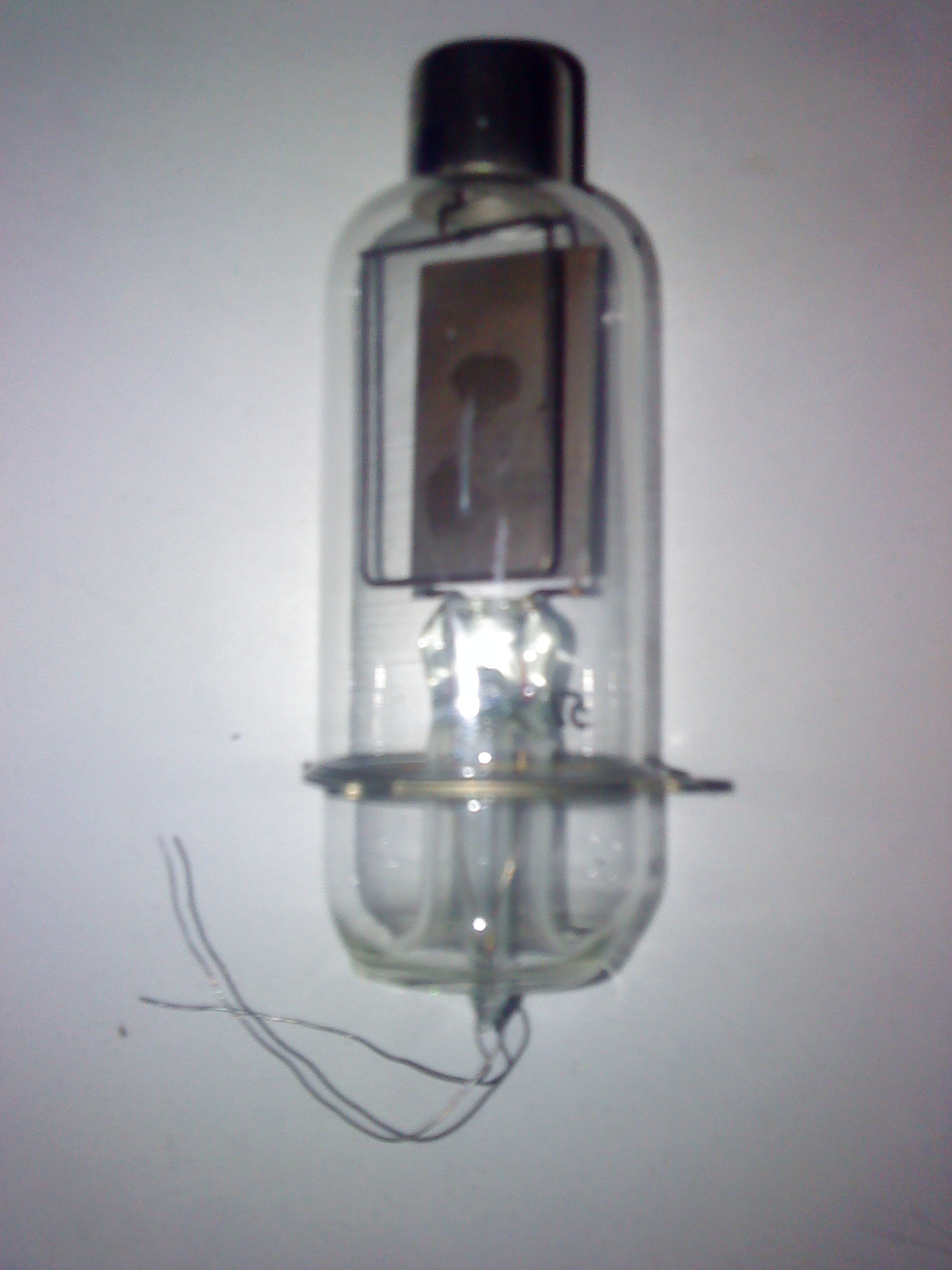

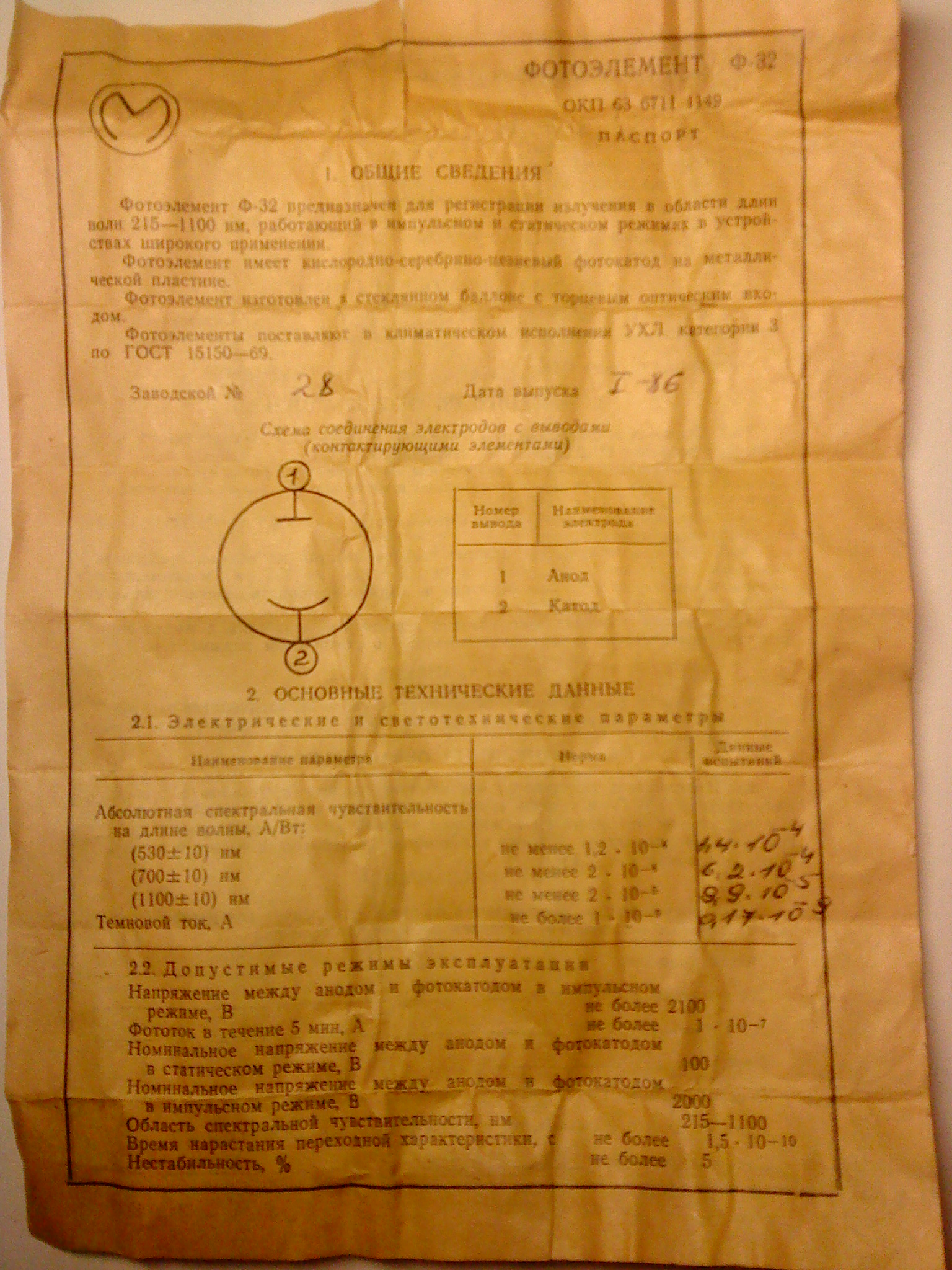

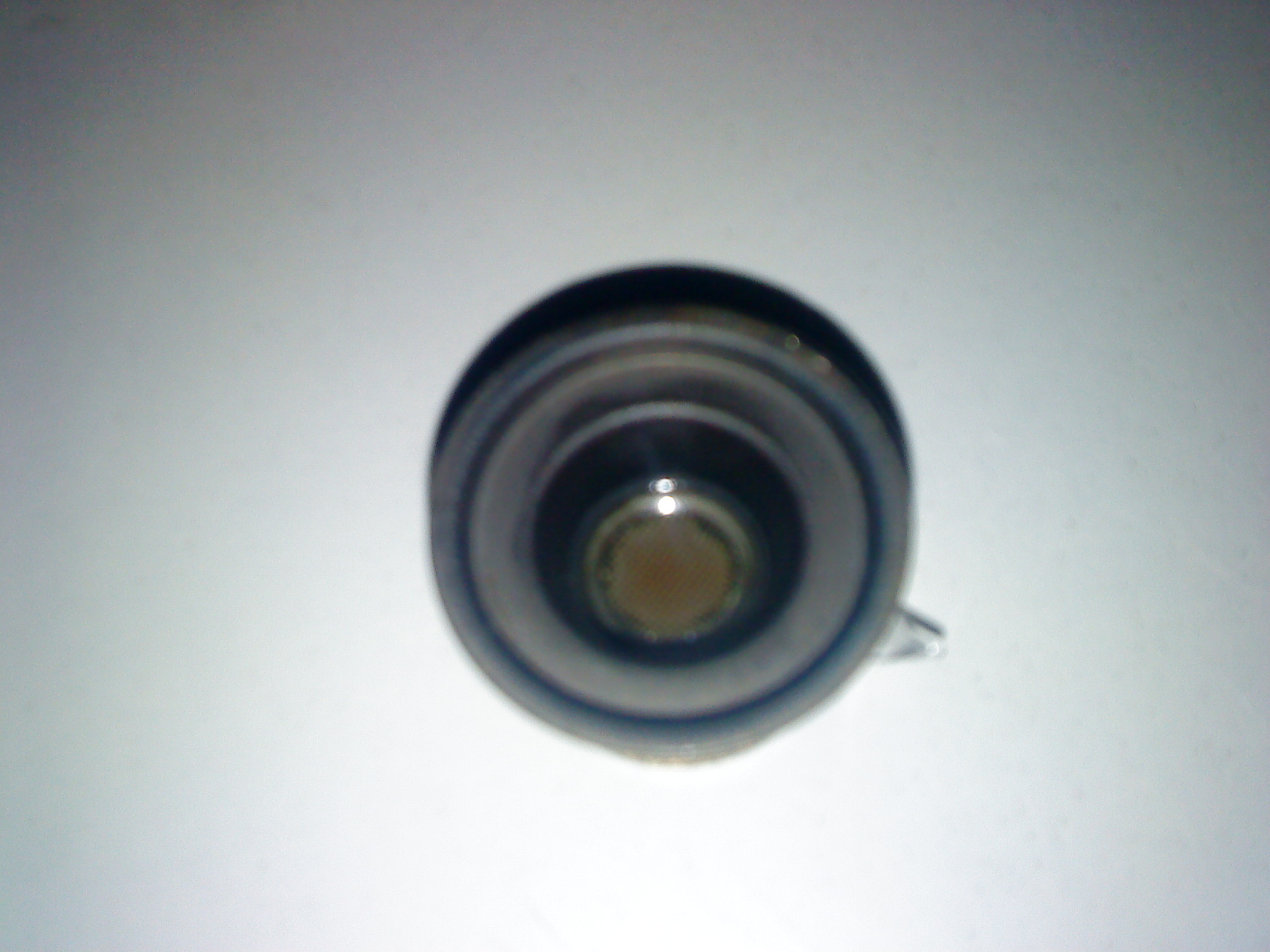

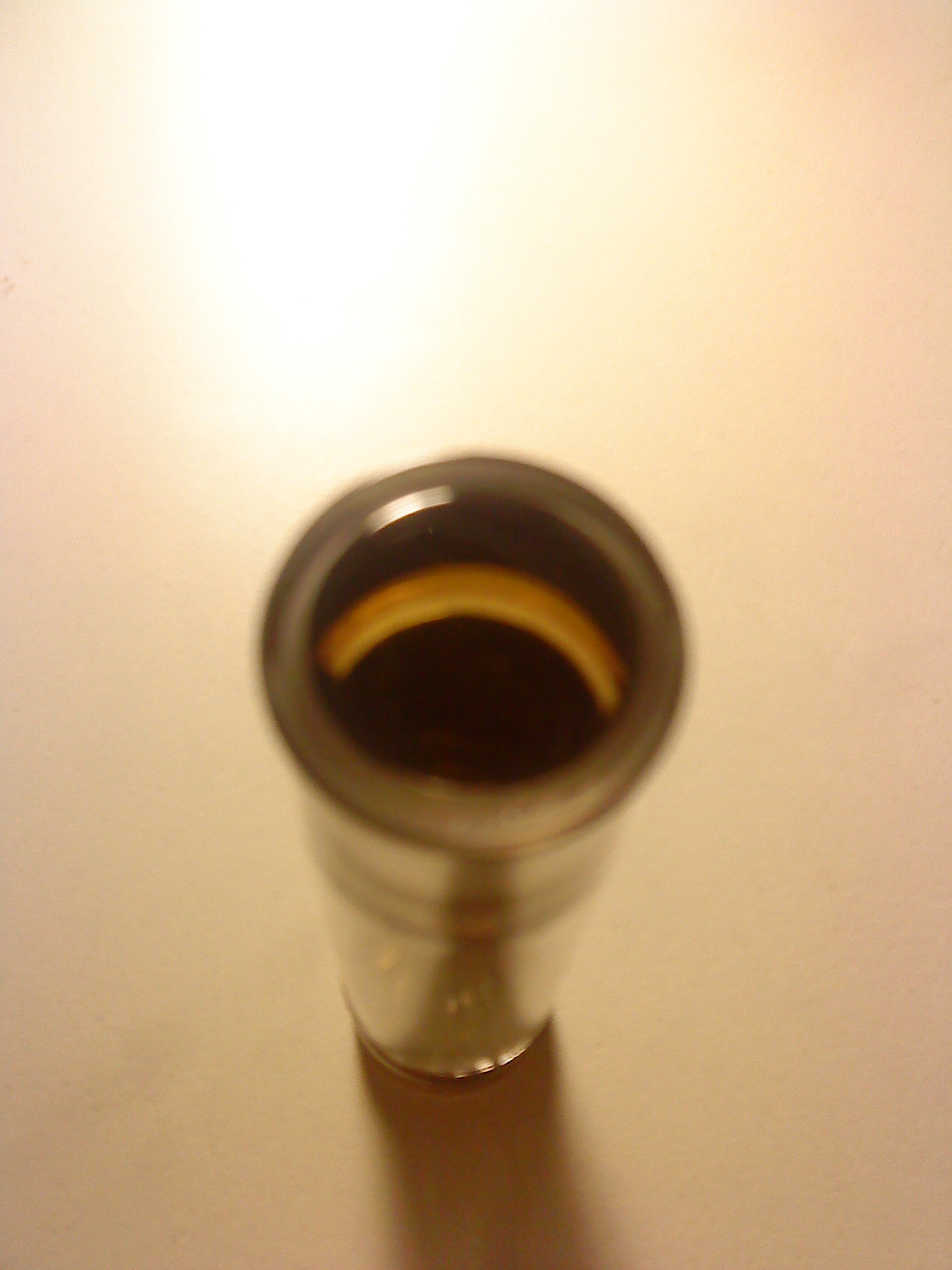

    Я сегодня добыл: редчайший фотоэлемент в форме "таблетка" Ф-32 86ого года с паспортом, фотоэлемент Ф-5 69ого тгода с паспортом и ФЭУ-114 с паспортом:);):p:D:lol:


    Вложения:

    • DSC00659.JPG
      Размер файла:
      530,7 КБ
      Просмотров:
      857
    • DSC00660.JPG
      Размер файла:
      509,3 КБ
      Просмотров:
      880
    • DSC00661.JPG
      Размер файла:
      513 КБ
      Просмотров:
      856
    • DSC00665.JPG
      Размер файла:
      945 КБ
      Просмотров:
      852
    • DSC00666.JPG
      Размер файла:
      892,2 КБ
      Просмотров:
      638
    • DSC00656.JPG
      Размер файла:
      585,6 КБ
      Просмотров:
      711
    • DSC00657.JPG
      Размер файла:
      913 КБ
      Просмотров:
      825
    • DSC00658.JPG
      Размер файла:
      890,1 КБ
      Просмотров:
      838
    • DSC00667.JPG
      Размер файла:
      830,7 КБ
      Просмотров:
      869
    • DSC00668.JPG
      Размер файла:
      543,7 КБ
      Просмотров:
      821
    OMEGATRON, 19 сен 2011
    #2258
    Entladung, silverray и suslox нравится это.
  19. OMEGATRON

    OMEGATRON Наполеон-истеричка

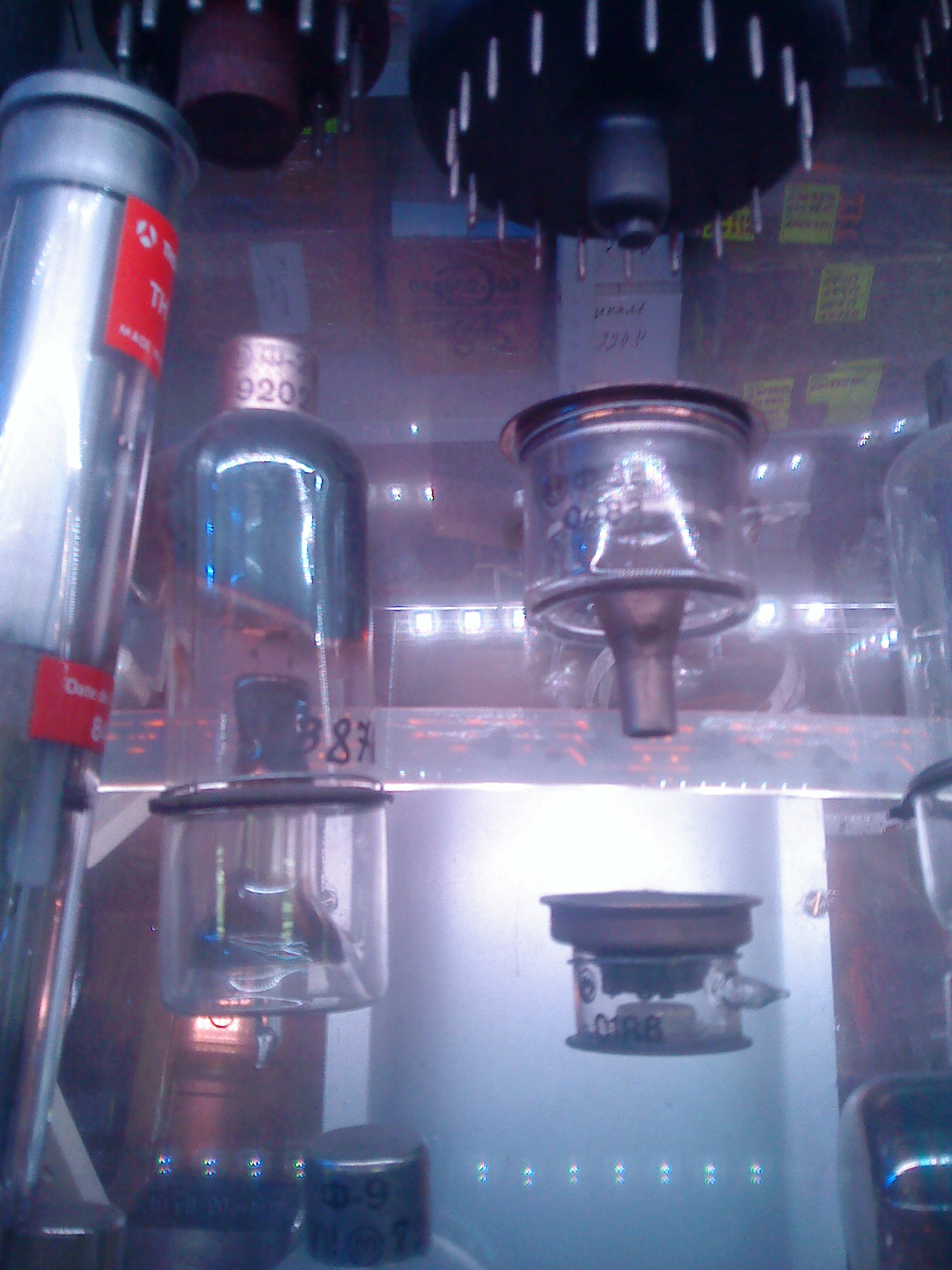

    Я кстати такойже на митьке видил но стоит он охохо как не дешево DSC00048.jpg

    OMEGATRON, 19 сен 2011
    #2259
  20. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Наименование фотоэлемента
    Состав фотокатода


    Ф-1
    СУРЬМЯНО-ЦЕЗИЕВЫЙ

    Ф-2
    СУРЬМЯНО-ЦЕЗИЕВЫЙ

    Ф-3
    ВИСМУТО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    Ф-4
    СУРЬМЯНО-ЦЕЗИЕВЫЙ

    Ф-5
    КИСЛОРОДНО-СУРЬМЯНО-ЦЕЗИЕВЫЙ

    Ф-6
    ВИСМУТО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    Ф-7
    МАГНИЕВЫЙ

    Ф-8
    СУРЬМЯНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    Ф-9
    СУРЬМЯНО-КАЛИЕВО-НАТРИЕВО-ЦЕЗИЕВЫЙ

    Ф-10
    СУРЬМЯНО-КАЛИЕВО-НАТРИЕВО-ЦЕЗИЕВЫЙ

    ф-13
    СУРЬМЯНО-КАЛИЕВО-НАТРИЕВО-ЦЕЗИЕВЫЙ

    Ф-14
    СУРЬМЯНО-КАЛИЕВО-ЦЕЗИЕВЫЙ

    Ф-15
    СУРЬМЯНО-КАЛИЕВО-НАТРИЕВО-ЦЕЗИЕВЫЙ

    Ф-16
    СУРЬМЯНО-КАЛИЕВО-НАТРИЕВО-ЦЕЗИЕВЫЙ

    Ф-17
    СУРЬМЯНО-КАЛИЕВО-ЦЕЗИЕВЫЙ

    Ф-18
    СУРЬМЯНО-РУБИДИЕВО-ЦЕЗИЕВЫЙ

    Ф-19

    Ф-21
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    Ф-22
    СУРЬМЯНО-КАЛИЕВО-НАТРИЕВО-ЦЕЗИЕВЫЙ

    Ф-23
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    Ф-25
    СУРЬМЯНО-КАЛИЕВО-ЦЕЗИЕВЫЙ

    Ф-26
    СУРЬМЯНО-КАЛИЕВО-ЦЕЗИЕВЫЙ

    Ф-28
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    Ф-29
    ТЕЛЛУРО-РУБИДИЕВЫЙ

    Ф-30
    СУРЬМЯНО-КАЛИЕВО-ЦЕЗИЕВЫЙ

    Ф-31
    СУРЬМЯНО-КАЛИЕВО-НАТРИЕВО-ЦЕЗИЕВЫЙ

    Ф-32
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    ЦГ-1
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    ЦГ-3
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    ЦГ-4
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    ЦГ-6
    КИСЛОРОДНО-СЕРЕБРЯНО-ЦЕЗИЕВЫЙ

    СЦВ-3
    СУРЬМЯНО-ЦЕЗИЕВЫЙ

    СЦВ-4
    СУРЬМЯНО-ЦЕЗИЕВЫЙ

    СЦВ-51
    СУРЬМЯНО-ЦЕЗИЕВЫЙ

    OMEGATRON, 19 сен 2011
    #2260
