Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 101 из 432
  1. Entladung

    Entladung Активный пользователь

    Коников В.Л. Справочник по радиолампам 1934г.

    Да. К оптимальной конструкции пришли не сразу.

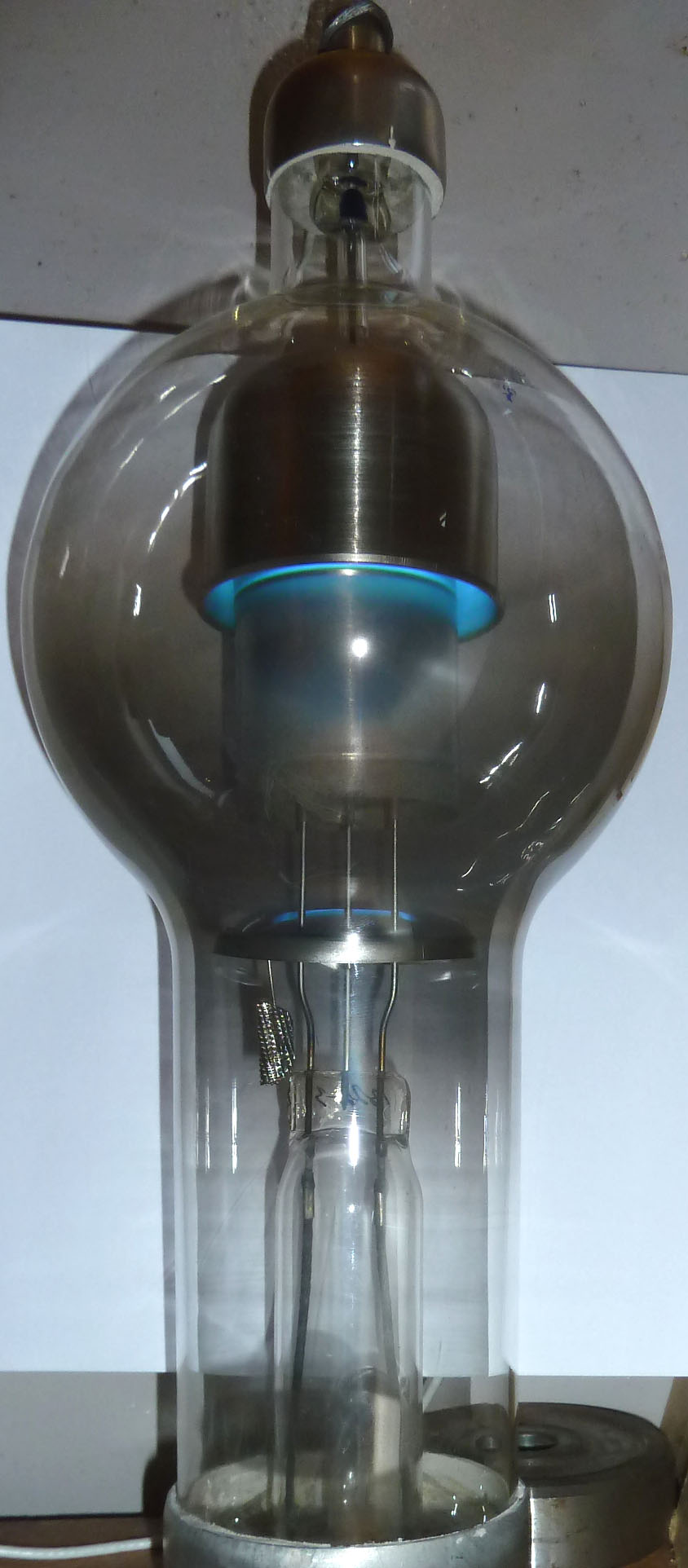

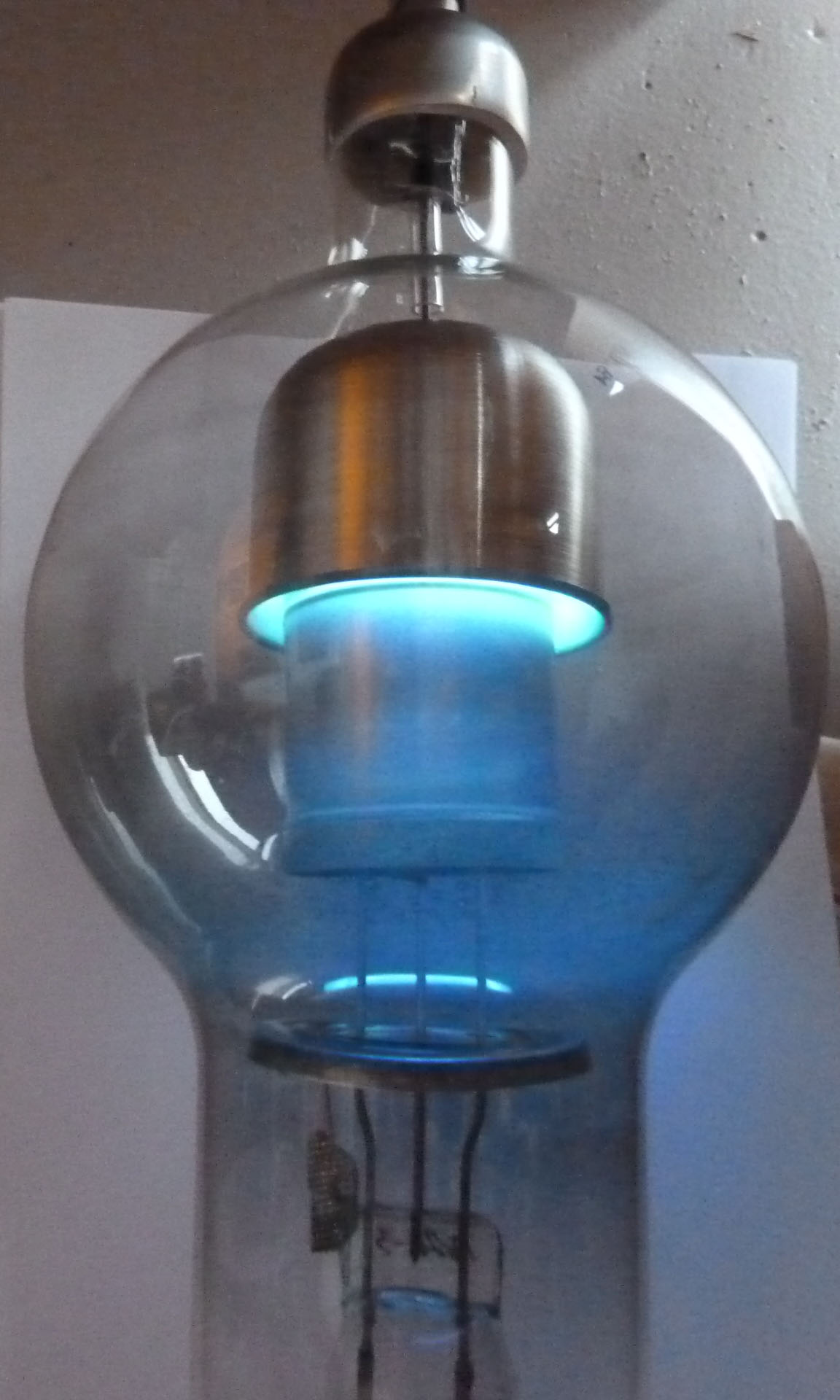

    ВГ-237 в работе.


    Вложения:

    • P1120399.JPG
      Размер файла:
      158,3 КБ
      Просмотров:
      567
    • P1120401.JPG
      Размер файла:
      195,5 КБ
      Просмотров:
      810
    Entladung, 19 авг 2011
    #2001
    silverray нравится это.
  2. Entladung

    Entladung Активный пользователь

    Да, это отблеск.
    Ток анода 3.0 А. Почти предельный. После прогрева 90 мин. Как в справочнике.

    Entladung, 19 авг 2011
    #2002
  3. Entladung

    Entladung Активный пользователь

    Запитан от мостового выпрямителя. С резистором в анодной цепи.
    90 мин. это после длительного хранения (восстановительный разогрев). В обычном режиме эксплуатации 5 мин.

    В действительности светится только пространство (кольцо) внутри анода. Отражается от цилиндра катодного узла.

    Entladung, 19 авг 2011
    #2003
  4. Entladung

    Entladung Активный пользователь

    Да. Только завтра: у этого прибора время восстановительного разогрева 120 мин.

    Entladung, 19 авг 2011
    #2004
  5. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    От помех в эфире "ФОТОН" делали с экраном (мое предыдущее сообщение). А какая мощность идет в лампу и какой КПД 12V устройства?

    St2Ra3nn8ik, 19 авг 2011
    #2005
  6. zrgzn

    zrgzn Дракон

    silverray, эффект с ВРМ-1 подтверждаю. Действительно светится при тряске, и довольно ярко, не требуется даже теневая адаптация глаз.
    Предположительное объяснение эффекта - статика внутри колбы из-за натирания ртути об кварц.
    Как доберусь до других своих ртутных ламп, попробую с ними (ДРШ-250, например, там большая капля ртути). Надо попробовать будет запаять очень большую каплю в отвакуумированном кварцевом капилляре и потестить.

    zrgzn, 20 авг 2011
    #2006
  7. nERV

    nERV Модератор Staff Member

    В ДРШ давление не выше атмосферного?

    Упд. В ДРШ-250 этот эффект наблюдается еще легче. ЕЕ достаточно просто легонько потряхивать, в то время как ВРМ-1 надо интенсивно трясти.

    nERV, 20 авг 2011
    #2007
  8. nERV

    nERV Модератор Staff Member

    Не знаю, выкладывали или нет.

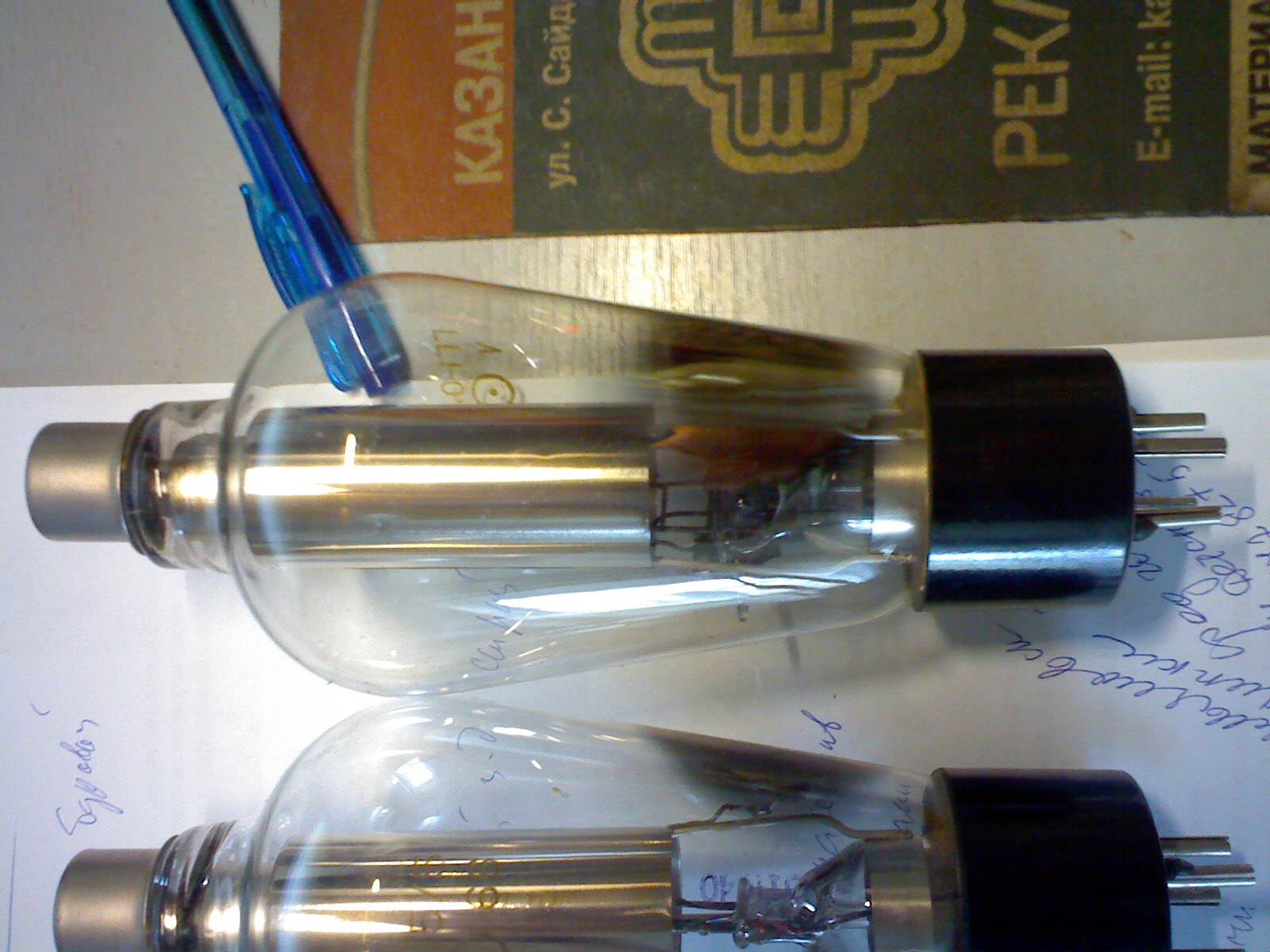

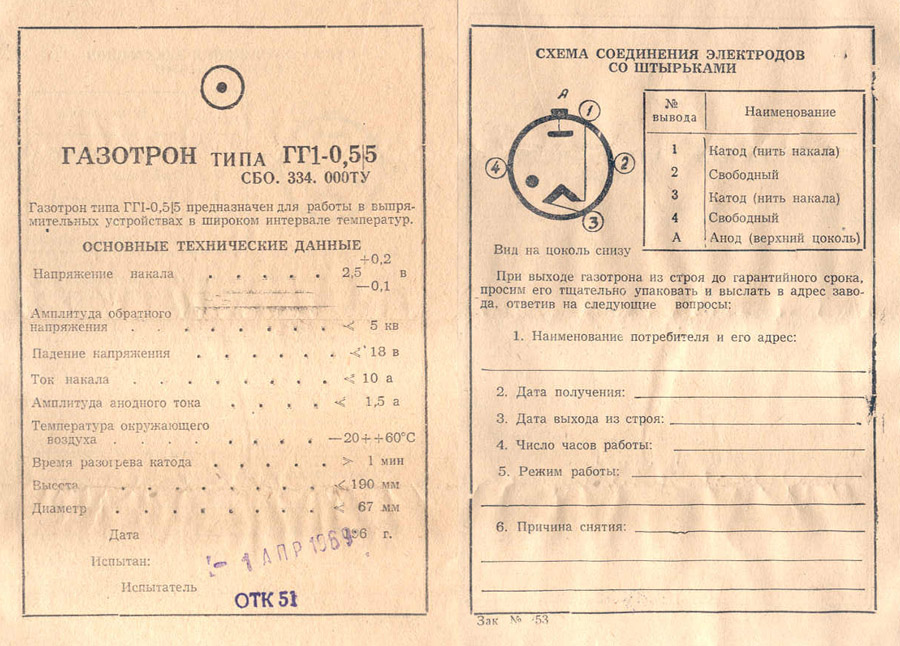

    Выложу сам: Газотрон ГГ1-0.5/5
    гг1.jpg 1292_1.jpg

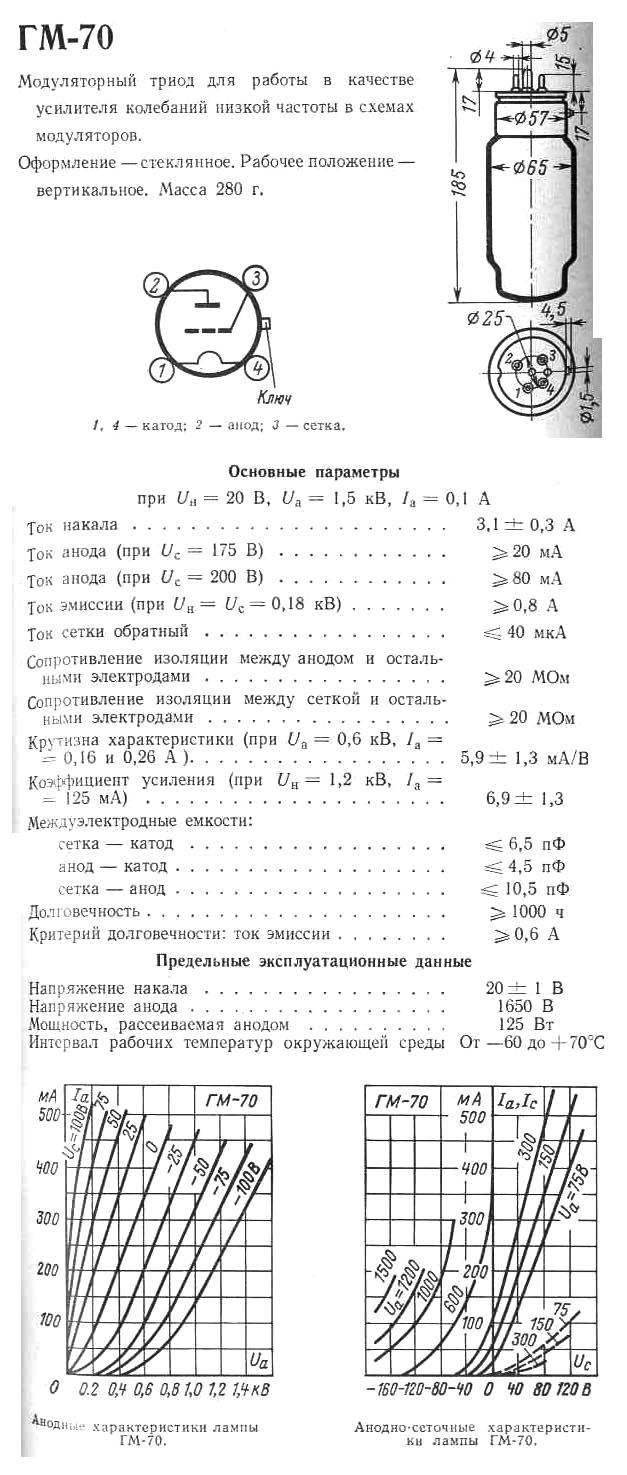

    ГМ-70
    гм70.jpg 2954_1.jpg

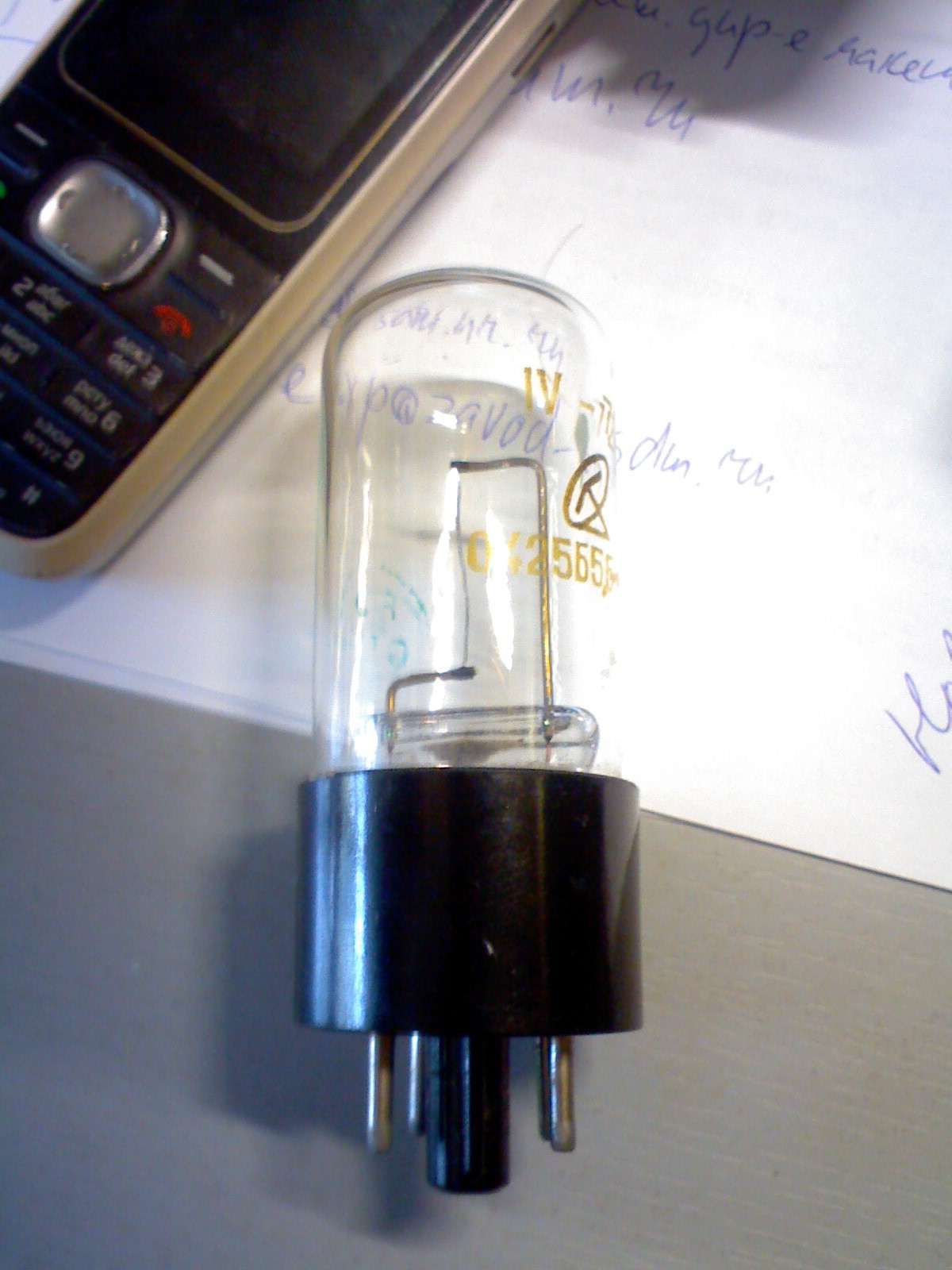

    Бареттер 0.425б5.5-12

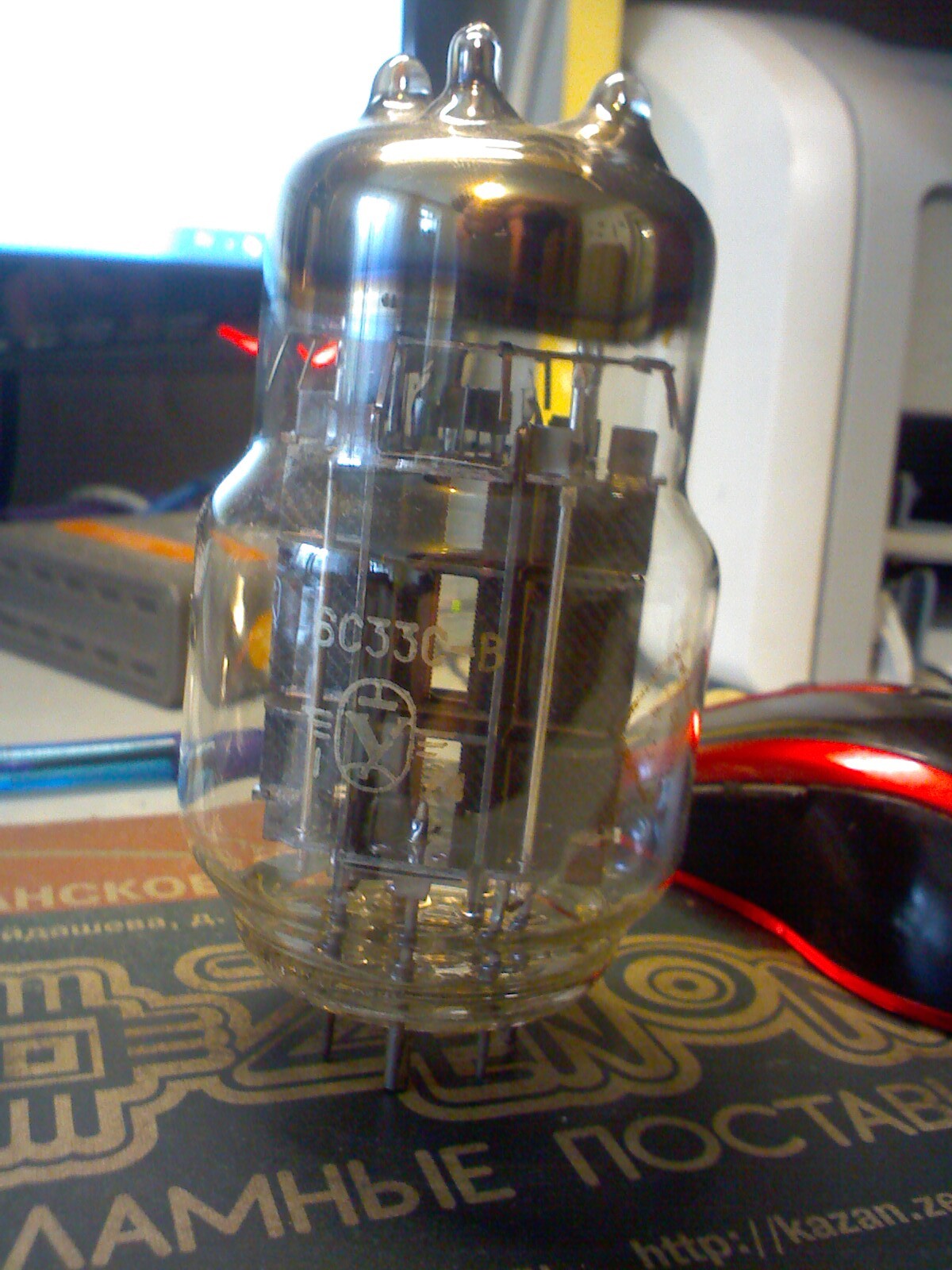

    6С33С-В

    Собсно эти штуки для меня представляют ценнось только в качестве обменного фонда.
    Итак: пара ГГ1-0.5/5(05.66 и 07.66 г.в соотв), 1шт ГМ-70 (02.81), 0.425б5.5-12 (04.72) 1шт, 6С33С-В 1шт (01.74)
    Есть предложения?

    nERV, 20 авг 2011
    #2008
  9. suslox

    suslox Пушистикс Staff Member

    вообще интересно,как ртуть может вызывать электризацию,если она проводит ток:?

    suslox, 20 авг 2011
    #2009
  10. nERV

    nERV Модератор Staff Member

    Там особо не видно, лампа-то трясется :) Но похоже что от капли до электрода разряды по поверхности стекла.

    А как можт наэлектризовываться метллическая сфера-конденсатор в электростатическом генераторе ? Она хоть и проводит ток, но лежит-то на диэлектрике.

    nERV, 20 авг 2011
    #2010
  11. nERV

    nERV Модератор Staff Member

    У меня есть :) Далее можно в личку.

    nERV, 20 авг 2011
    #2011
  12. nERV

    nERV Модератор Staff Member

    Я не спорю. Заряду пофигу где накапливаться, хоть на диэлектрике, хоть на проводнике. Так вот роль транспортера в лампе играет сама капля, как понимаю. Ползает по колбе и собирает зарядики :)

    nERV, 20 авг 2011
    #2012
  13. Entladung

    Entladung Активный пользователь

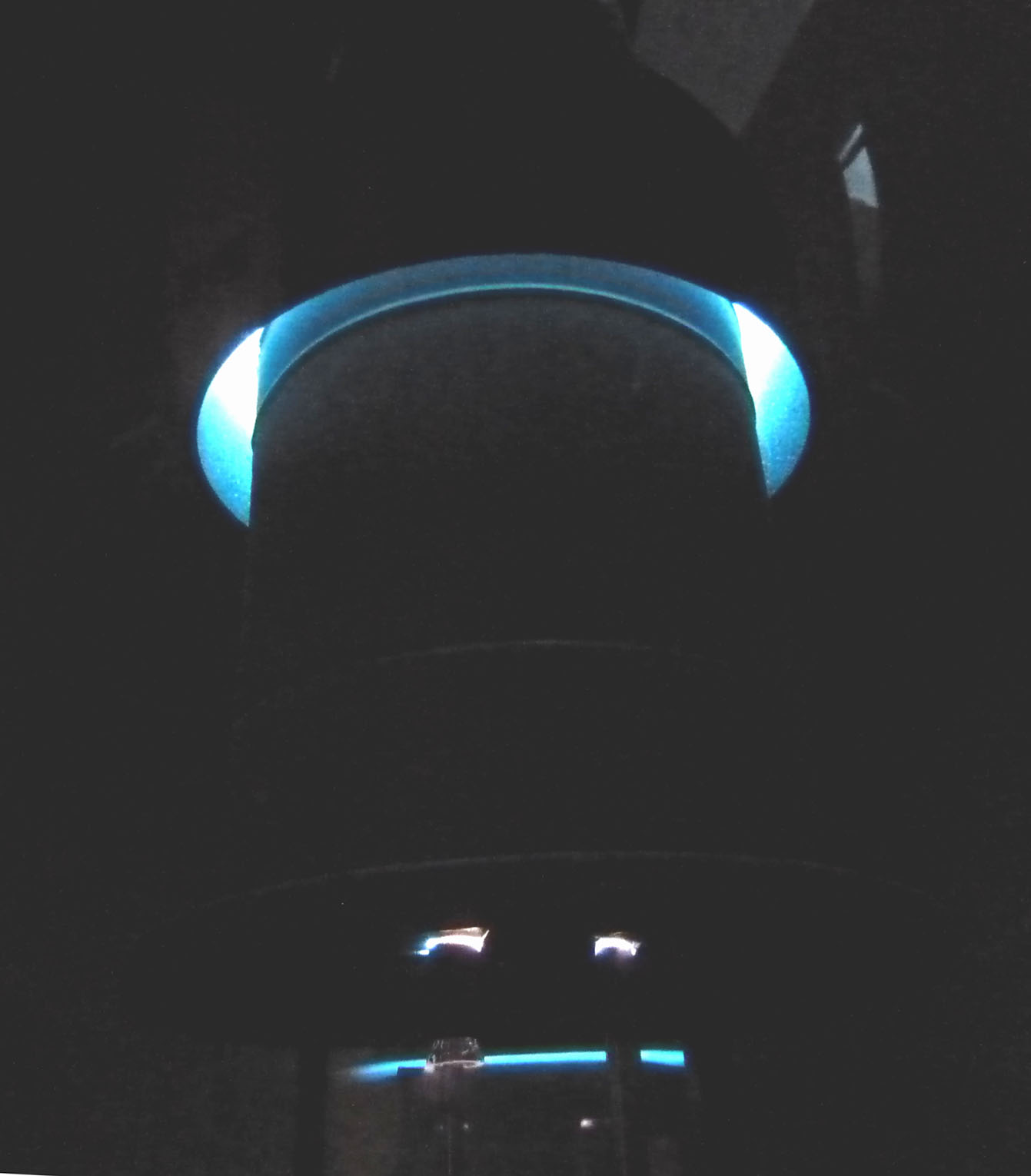

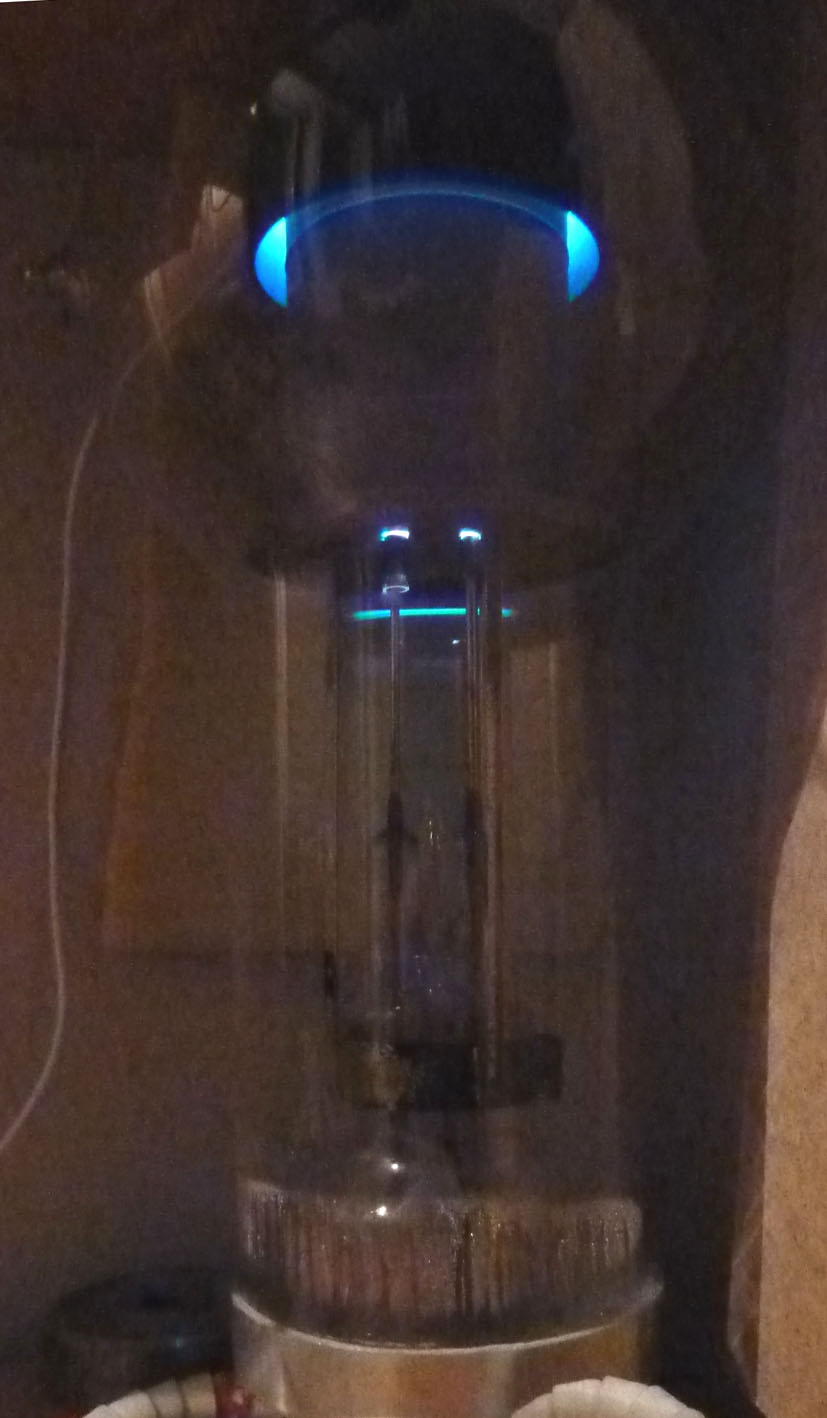

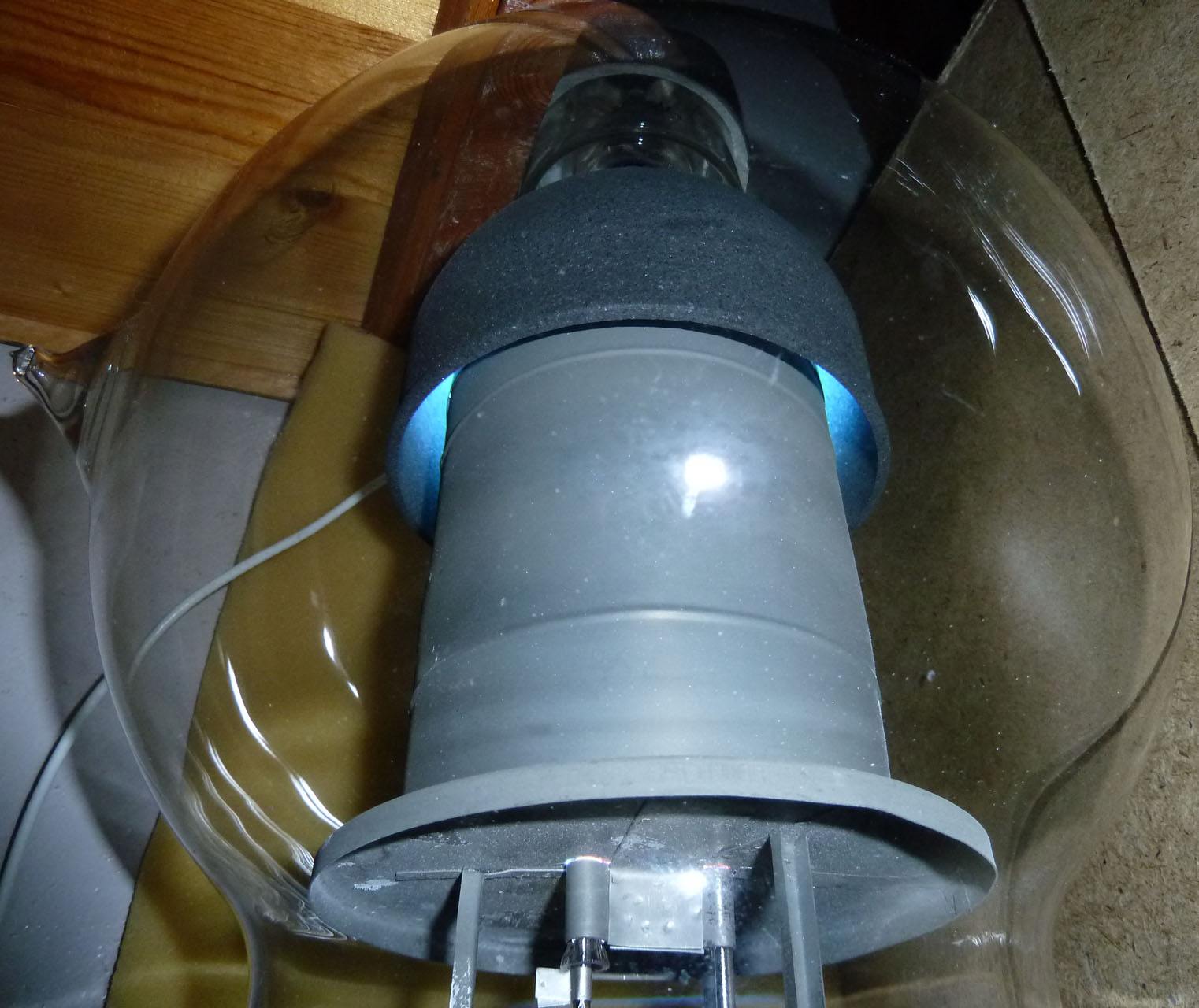

    ВГ-163 в работе.


    Вложения:

    • P1120414.JPG
      Размер файла:
      239,6 КБ
      Просмотров:
      737
    • P1120413.JPG
      Размер файла:
      108,2 КБ
      Просмотров:
      702
    • P1120418.JPG
      Размер файла:
      114,9 КБ
      Просмотров:
      544
    Entladung, 20 авг 2011
    #2013
    silverray нравится это.
  14. Entladung

    Entladung Активный пользователь

    Как у этого прибора - не знаю. У меня источник позволяет пропустить через него ток в 10 А, что ниже предельного. Но у менее мощных приборов, которые удалось выводить на ток даже больше предельно допустимого, анод не раскалялся.

    Entladung, 20 авг 2011
    #2014
  15. Entladung

    Entladung Активный пользователь

    Не более 0.1 мм рт. ст.

    Entladung, 20 авг 2011
    #2015
  16. Entladung

    Entladung Активный пользователь

    Да, это так.
    И ещё коэффициент вторичной эмиссии у графита ниже, чем у никеля.

    Entladung, 20 авг 2011
    #2016
  17. Entladung

    Entladung Активный пользователь

    Да.

    Entladung, 20 авг 2011
    #2017
  18. suslox

    suslox Пушистикс Staff Member

    а я их уже выкладывал из своей коллекции и даже с инфой на 1с38а...так что это тут не новинка:p
    а раз доволен как слон,то рассказывай, где взял сразу весь пак и почем:p;)

    suslox, 20 авг 2011
    #2018
  19. suslox

    suslox Пушистикс Staff Member

    Entladung, а какую мощность по накалу потребляет вг-163? чувствуется ли снаружи нагрев?

    suslox, 20 авг 2011
    #2019
  20. suslox

    suslox Пушистикс Staff Member

    да именно все эти типы у меня имеются)

    suslox, 21 авг 2011
    #2020
