Изготовление платы

Ах да, кое что забыл... Спаявши схему на 400 мы имеем кучу гемморою с подбором правильной катушки и правильного падения напруги на определенных резюках, иначе она не будет правильно работать... А 2621... Спаял и играйся



Это 16х работал на 450-500мА столи? А нащет микрухи,то это кому как больше нравитса.А чего такие отзывы о резисторе?Он хоть и не может держать ток на одном уровне,с проседанием аккумов ток падает,но на них диоды помойму нормально работают.2621 через интернет заказуеш или на радиорынке береш?

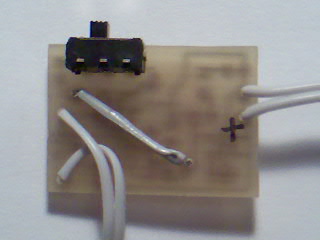

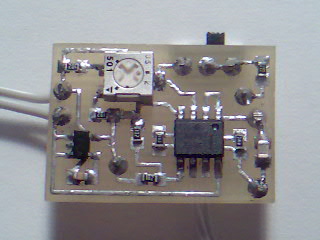

Очередное произведение искусства
Правда после Kiccer и 4eef моё качество уже не образец... Но по традиции я фоткаю все свои платы
В левом углу поцарапал пинцетом перед травлением... Впрочем, лужение скрывает такие дефекты.
[attachment=4:rppac474]603.jpg[/attachment:rppac474][attachment=3:rppac474]606.jpg[/attachment:rppac474][attachment=2:rppac474]607.jpg[/attachment:rppac474]

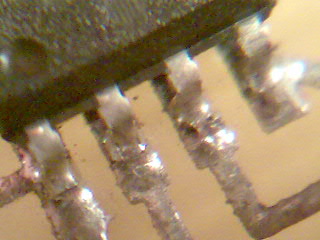

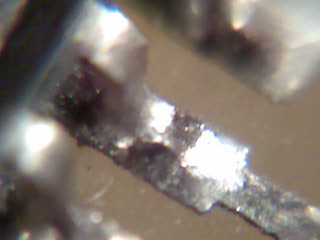

Скорее образец макросъёмки телефоном, а не пайки... Впрочем, припаялось нормально
[attachment=1:rppac474]608.jpg[/attachment:rppac474][attachment=0:rppac474]613.jpg[/attachment:rppac474]



SviMik, здорово!

Пробовал вчера травить плату фантой - примерно через два часа появилось ощущение, что она немного протравилась, подождал еще два часа - она такой же и осталась. Лег спать. Проверил только что - ничего не изменилось. Сегодня пойду искать медный купорос, ибо хлорное железо негде достать в моем городе.



SviMik, охуеть! Какие ровные дороги! Хоть у тебя фоторезист, но мне есть к чему стремиться с ЛУ)))



SviMik как всегда на высоте

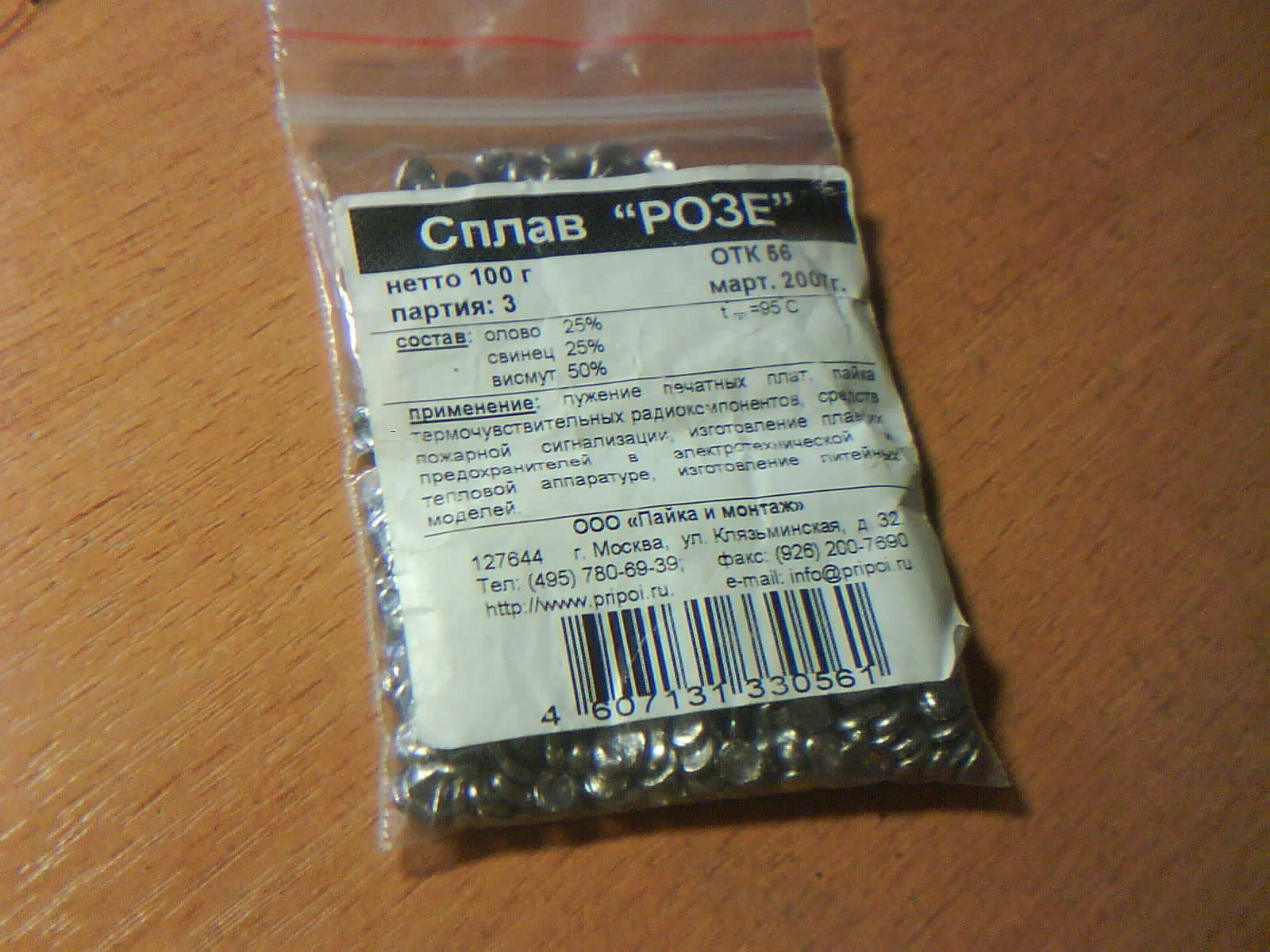

сегодня купил припой Розе аж 170р ё маё



Взял в Чип И Дип маркер для печатных плат (перманентный с головой металлической) с шириной дорожки 0.8 мм. Можно ли им получить дорожки еще тоньше?

З.ы. в ЧиД наценка жудкая. Покупал у себя в городе паяльник за 300р. (потом выложу фото), потом в ЧиД увидел такой же за 580 рублей Я аж охренел.



Есть 2 варианта.

Простой (используется мной): купить плату, уже покрытую фоторезистом. Узнать можно по защитной плёнке яркого цвета:
[attachment=2:39mtb0fj]854284630789780db9.jpg[/attachment:39mtb0fj]
Выгодно для мелких плат.

Сложный: фоторезист продаётся в баллончике (кстати дорогой, зараза) и распыляется на плату. Но нужна духовка, в которой потом его сушить надо. Выгодно для больших плат или кучи мелких за раз.
[attachment=1:39mtb0fj]20_100.JPG[/attachment:39mtb0fj]

Проявитель - NaOH (может можно и соду, не в курсе).
[attachment=0:39mtb0fj]h4215.jpg[/attachment:39mtb0fj]

Печатать можно как на плёнке для струйников, так на плёнке для лазерников, в зависимости от того, какой у тебя принтер

Ну ты же не всё подряд им паять собираешься? А так наверное на долго хватит.



я думаю для драйверов, этого на дооолго хватит

а чо его открывать попросили, да сделал



Могу открыть. Какие обьёмы заказа интересуют?
Цена заготовок (с фоторезистом) - 75*100mm (100р) и 100*160mm (200р).
+100р за расходные материалы, и 100р за почтовые расходы.
Оплата - WebMoney.



Травлю прямо сейчас плату медным купоросм. У меня пара вопросов:
Сколько плата будет травиться? В интернете везде по-разному пишут.
На поверхности раствора образуется белый налет. Это означает, что плата травится, или что?



Часа 3, но цифа сильно зависит от условий. Белый налёт штука неприятная. Я незнаю откуда он берётся, но он растворяется, если раствор нагреть. Я обычно нагреваю его. Так быстрее и удобнее травить. Покупай хлорное железо. Земля и небо...



Найти бы где мне его, это хлорное железо.
Плата у меня травится в медном купоросе уже более трех часов, часа четыре, или даже пять. Температура около 20 градусов в среднем. Фольга сильно порозовела, я аж удивился.
Опустил в этот раствор гвоздь стальной, через некоторое время подхожу - гвоздь дико проржавел(я могу делать вывод, что раствор работает?), так посоветовал кто-то на форуме (другом).
Кстати, во время травления плату можно вынимать из раствора, или нельзя?



Плату даже нужно вынимать, иначе как ты увидишь, дотравилась ли
Подогрей раствор в микроволновке (если посуда не металл). Только не клади вместе с платой

Я делаю так: наливаю раствор хлорного железа в пластмассовую посудину, подогреваю в микроволновке, и после этого опускаю в раствор
