Изготовление платы

Ну.. Разве что немного накинусь - я это знал . Но до бумаги, для струйной печати, добрался раньше. Она доступнее. И результат меня по сей день устраивает, так что подложку от самоклейки я не пробовал. Эта бумага тоже отстаёт без остатка (в кипятке), а её на рынке купить не трудно . До этого вообще факсимильную бумагу юзал. До сих пор валяется рулон.

А давайте поразмышляем над химией, разьедающей бумагу, но не трогающей тонер. Я пробовал электролитом от аккумулятора - фигня получается. Только соду перевёл (в унитаз ведь такое попробуй вылить - соседи с первого этажа прибегут все в гавне).



хорошо подходят листы от журнала "компьютерра"
бумага вполне плотная и достаточно глянцевая
тонер держит хорошо
переводит тоже на ура
сама бумага потом в теплой (а лучше горячей) воде хорошо отходит от платы



Re: Драйвер на LM2621

Я тоже перманентным маркером рисую,и не вижу смысла в использовании фоторезиста.Меня и маркером устраюет.
А нащет маркера,то я тоже не знал.



Re: Драйвер на LM2621

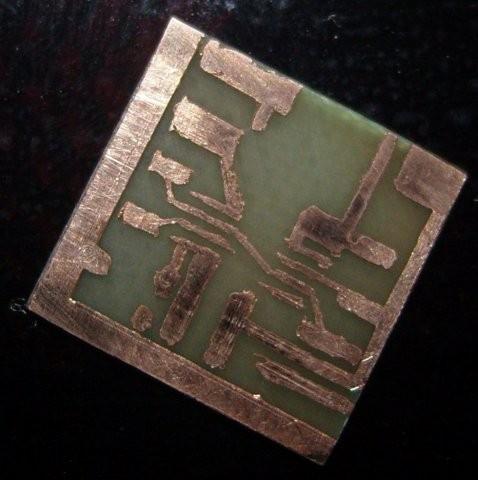

Такая плата как у axisа мне нравитса больше чем фоторезистом.Самое главное,что затраты минемальные,и гемороя в 100рас меньше.



Re: Драйвер на LM2621

А по-моему с маркером мучений больше, чем с ЛУ методом .



Re: Драйвер на LM2621

зависит от размеров, количества компонентов и сложности схемы
если это небольшая платка с десятком-двумя компонентами (преимущественно не СМД, а если СМД то резюки, кондеры, диоды и транзы достаточно крупных типоразмеров)
время затраченное на создание небольшой платы на десяток компонентов (начиная с момента отпиливания нужного куска текстолита и до начала лужения платы) не превышает 10 минут
да и мучений я пока не встречал =)



Re: Драйвер на LM2621

Зависит от прямости рук. Во-первых, не все от руки умеют рисовать.
Во-вторых, на компе можно хоть весь день рисовать. А как ты будешь корректировать то, что маркером рисуешь?

А в технологии фоторезиста просто нет этапов, где можно накосячить. Поэтому платы получаются всегда хорошо, и всегда именно так, как задумано.
Я фоторезистом и мелкие платы делаю. Это единственный метод, который никак меня не напрягает.
Рисовать от руки - напрягает. Гладить утюгом и отлеплять бумаги, а потом переделывать если не получилось - тоже напрягает.



Re: Драйвер на LM2621

suslox Я покупаю текстолит, уже покрытый им. Это кстати даже выгоднее. Три страницы - это если самому баллончиком покрывать

Вкратце:
1. Печатаешь на прозрачной плёнке
2. Прикладываешь к плате
3. Светишь лампой
4. Окунаешь в проявитель
5. Окунаешь в раствор для травления
6. Протираешь ацетоном, и плата готова



Re: Драйвер на LM2621

axis
вот только давай не начинать эпические рассуждения о серъёзности моего отношения к окружающему миру. побудешь день-неделю на моём месте - сам поймёшь каково оно. я конечно не предендую на серъёзного мэна от которого судьба чего-либо важного зависит, но на мелкие всякие там темы мне мозги е*ут регулярно и без перерыва, уже путаться просто начинаешь. а в теме про коллиматоры ты так и не ответил... я вроде еще и в личку писал. ну да ладно, не будем о грустном. не хочу портить отношений с форумчанами изза каких то пустяков. просто можно было хотя бы в соответствующую тему ссылку кинуть.

теперь по теме: резистор 2.4кОм, на подстроечник ноль внимания... что больше всего не понравилось - схема работает аки линейный стабилизатор напряжения. тоесть кручу ручку блока питания(режим 3-6В), ток с напругой растут линейно... инферион, можешь подсказать как у тебя схема реагирует на подстроечник?



Re: Драйвер на LM2621

И ты называеш это просто???Я маркером нарисовал и травить и все.Для лм2621 и для ZXSC400 мне и маркера хватает.



Re: Драйвер на LM2621

И ты называеш это просто??? легче ручкой(тем же маркером) нарисовать границы дорожек и острым резаком срезать слой меди, и без травления
помоему все это уже оффтоп



Re: Драйвер на LM2621

Давайте обсуждение "ровности" платы закроем.Каждый делает как ему нравитса.
