ОМГ!!! я фсегда легонько придавливаю секунд на 20...



просто некоторые пишут что утюжат минут 5, а тут пару раз провёл и всё. ну это еще смотря какая бумага, температура и т.д.



В принцип действия ЛУТа я врубился, просто в интернете ничего про возможность использования струйного принтера, везде говорят про лазерный. Так можно или нет?



ты ж написал, что врубился в принцип. ответ - нет!



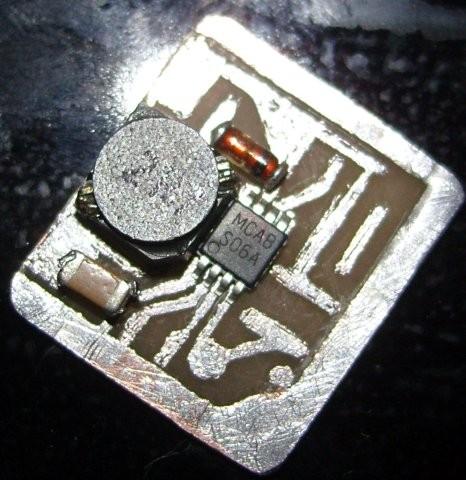

[attachment=1:2szwanus]548.jpg[/attachment:2szwanus]

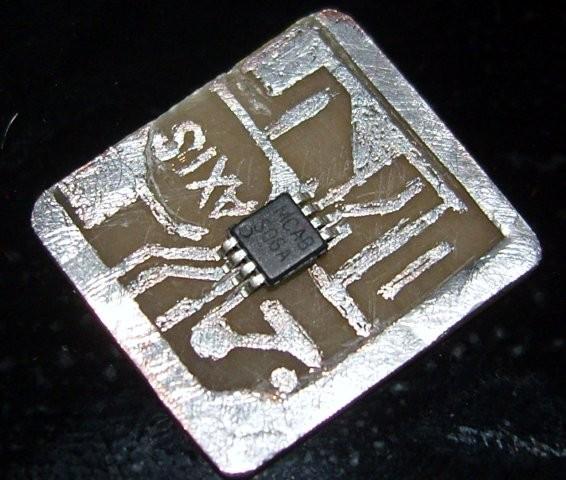

[attachment=0:2szwanus]foto550.jpg[/attachment:2szwanus]

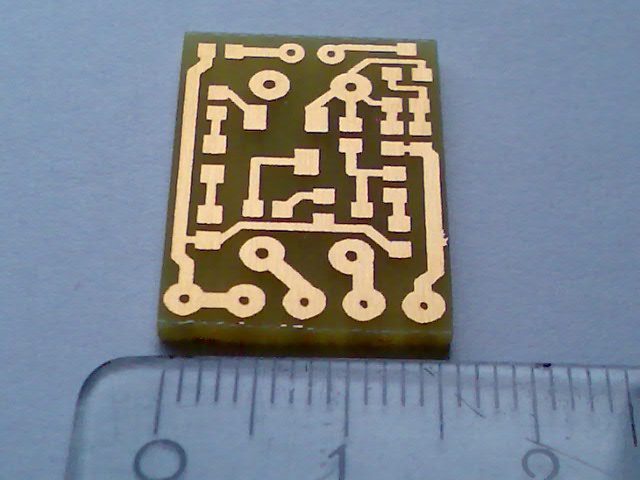

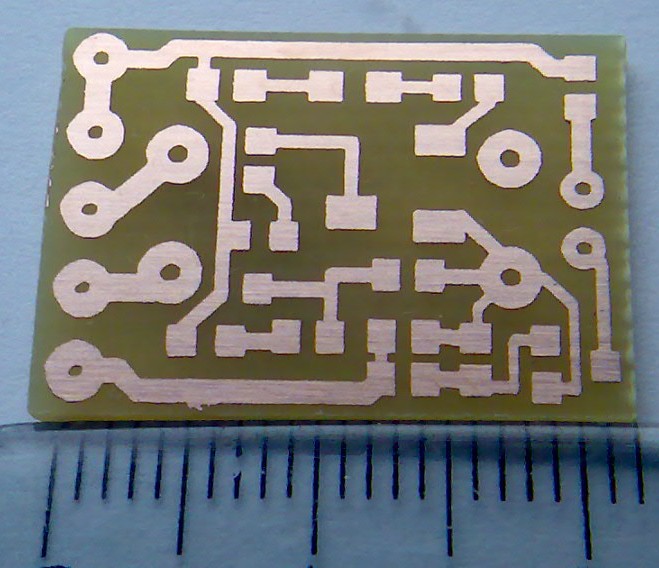

axis Я тебя огорчу, это фоторезист
А технология с фоторезистом одна, и ничего нового нет.
Разве что печатаю на двух прозрачных плёнках и складываю, чтобы наверняка.



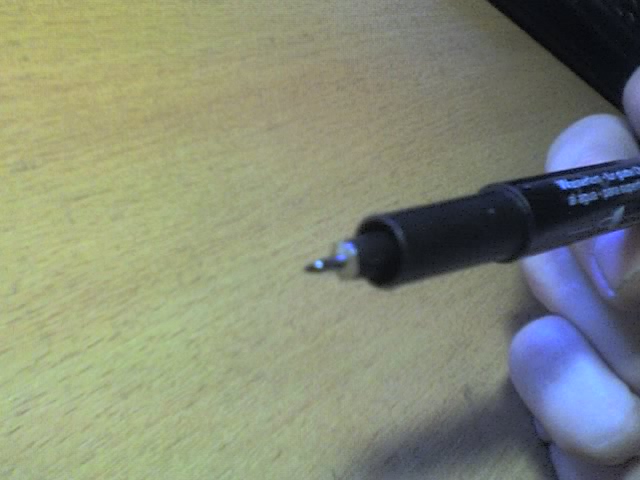

дочитал. достал свой. ободрал его. сцуки

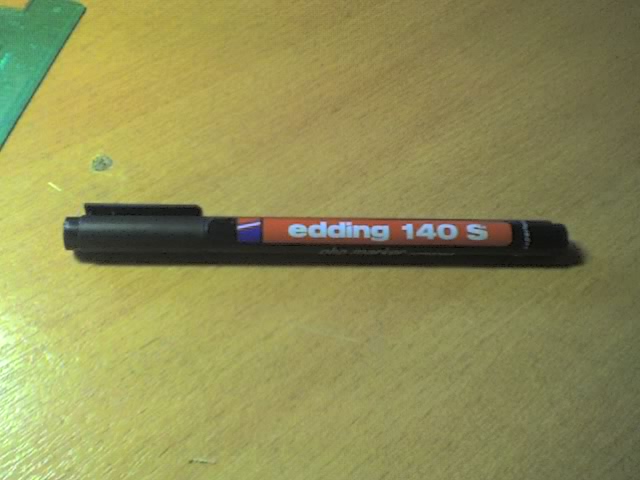

upd: ппц ты автор, я конеш понимаю тебя это задело, но чтобы так... я давно юзаю лут с подкраской маркером для cd. а маркер как там у мну давно лежал без дела



Re: Драйвер на LM2621

А меня не впечатлило. Что именно понравилось? Маркер? Или станок?
Во-первых маркер чисто физически не нарисует красивую разводку под 0603 и уж тем более под 0402. И даже если что-то и получится - это будет ужасно с эстетической точки зрения. Мне нравится, когда линии прямые и гладкие, а углы острые (посмотрите на фотку любой моей платы. и попробуйте возразить, что маркером хотя бы близко повторите то, что может фоторезист).
Второе. Станок, изготовленный дома, не будет иметь точность промышленных. То, как он просверлил отверстия... Пусть оправдывается как угодно любыми нулями, я же вижу, что соседние(!) отверстия сместились в совершенно разные стороны. Всё потому, что сила удержания для фрезы требуется гораздо больше, чем для простого маркера. Поэтому нарисовал он более-менее нормально, а сверло ровно держать не смог.
Ну и наконец, я быстрее (и дешевле) сделаю 50 плат фоторезистом, чем соберу такой станок.



Re: Драйвер на LM2621

если нужна технологичность - клепайте станки, товарищи... согласен, неплохо придумал, но спрашивается - нахрен оно надо? я с не меньшим успехом и с тоньшими(в разы гг) дорогами сделаю ту же печатку. пока для меня предел это 0,1мм, тоньше получается плохо)) единственная польза от станка это сверлилка... ввот это реально напрягает. а так ЧПУ лучше использовать совместно с лазером ватт на 60)))



Re: Драйвер на LM2621

Теперь я понял, что тебя впечатлило. Я на маркер внимания и не обратил, потому что знал. Поэтому думал, что статья про станок, а про маркер так, дополнение...
НО. Не все обычные маркеры подходят, некоторые всё-таки смываются Китай - он везде китай...

И всё-таки от руки маркером ты не сделаешь ничего похожего даже на лазерно-утюжную технологию, не говоря уже о фоторезисте.
А если говорить про станок - он обойдётся тебе в сто раз дороже, чем способ с фоторезистом



Re: Драйвер на LM2621

вот только давай без крику в серъёзной теме, ага? во первых для этого есть определённые темы во вторых это тема про драйвер ане маркер. меня честно говоря больше удивил станок, ибо таких маркеров я уже насмотрелся.



Re: Драйвер на LM2621

я обычным маркером за 20р рисую простые схемы не требующие большой точности
быстро и удобно
иногда рисунок при травлении не изменяется, иногда частично смывается (тут есть зависимость... чем толще слой краски тем устойчивей рисунок, после первого проведения маркером по плате трудно рисовать поверх ибо частично сам маркер и смывает краску... я точками добовляю толщину краски)



Re: Драйвер на LM2621

А я уже несколько лет юзаю этот простой перманентный маркер, для письни на CD. Раньше пробовал им дорожки рисовать - гавно получалось. Красиво только свиду, но дорожки подтравливало. Слой слишком тонкий. А сейчас им иногда подправляю рисунки, нанесёные ЛУ методом. Может специализированый маркер справляется лучше, но канцтоваровский я уже давно опробовал и забил на него. Решил что лучше купить лазерный принтер. И не ошибся. С ним я даже маленькие платки, для испытания какого-нибудь узла устройства, не ленюсь делать. Это проще, чем паять навесным десяток деталей.
Ладно, народ. Не будем оффтопить . Ещё давайте я тут с суслоксом начну спорить за импульсные и ламповые усилители .
Как там говорил Леопольд? Юзвери, давайте жить дружно .
