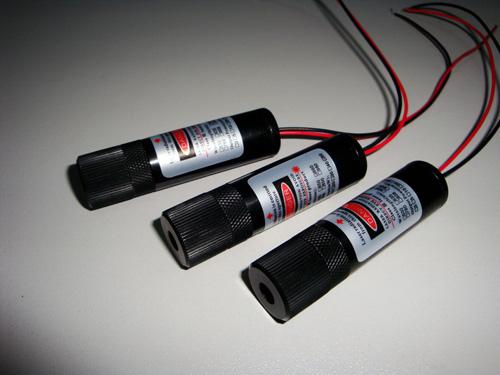

Доброго времени суток! Хочу сделать лазерную подсветку для ПНВ-57а (1 поколение). Думаю купить вот такой модуль http://www.aliexpress.com/item/5mw-...le-IR-Laser-DOT-Diode-Modules/1407578405.html . Не знаю какой мощности выбрать и подойдет ли он для подсветки? Хотел бы получить видимость метров до 100. Или посоветуйте что-нибудь из "бюджетных" вариантов с того же алиэкспресса.
Из бюджетных ищи 808 нм диоды 300-500мвт. Надо быть сильным оптимистом, чтоб надеяться что-то разглядеть в этот прибор с сотни метров.
Может кто-нибудь знает - такой модуль можно "расфокусировать" до 90-100 mrad, если в описании к нему указано 0,1-10 mrad?
Один из продавцов на али ответил "beam divergency: 1.5mrad, fan angle 36.5°, 60°, 90°, 110° for option". Какое значение "fan angle" подойдет для посветки? И подойдет ли вообще.
А откуда взялось требуемое значение 90-100 мрад? Для чего и как ПНВ будет использоваться? Если для передвижения по местности, то нужно одно, если для наблюдения удаленных объектов - другое. Как уже говорил, мощности 5мвт будет очень мало. Расфокусировать излучение можно очень просто, убрать линзу. Тогда излучение от ЛД будет расходится по двум плоскостям с углами примерно 20 и 60 градусов. А значение угла расхождения пучка легко прикинуть, применив геометрию. Можно посчитать, какой размер пятна будет в зависимости от удаленности освещенного объекта. Для комфортного перемещения по местности для ПНВ требуется подсветка с углом расхождения больше, чем угол обзора прибора.
Спасибо за терпение и понимание. По техпаспорту угол обзора 30 градусов. Использовать прибор предполагаю для передвижения по местности, но конечно же хотелось бы иметь при этом максимально возможную дальность обзора. Брать буду 200 мВт диод (по первой ссылке). Если я хочу получить "пятно света" шириной 50м на дальности 100м, то получается нужен угол освещения ок. 28 градусов? Если брать диод без оптики, то на ста метрах по меньшей оси получается пятно шириной ок. 40 метров(по большей оси - 140м?) - это меня устраивает. Т.е. можно брать любой лазерный диод без оптики и использовать его для подсветки? И сможет ли диод 200 мВт без оптики хорошо освещать "цель" на расстоянии 100 метров (или хотя бы на 70 метров)?
Освещать сможет, но тут еще один нюанс. Диоды многомодовые, и пятно у них будет полосатым. Это не так критично, в принципе, но стоит знать, чтоб не удивляться Сейчас попробую поискать картинку. Вот так у меня получилась подсветка для прицела. Внутри стоит диод 808нм 300мвт и пара литиевых аккумов. Модуль аиксиз, линза акриловая. Изображения пятна подсветки чойта не нашел.

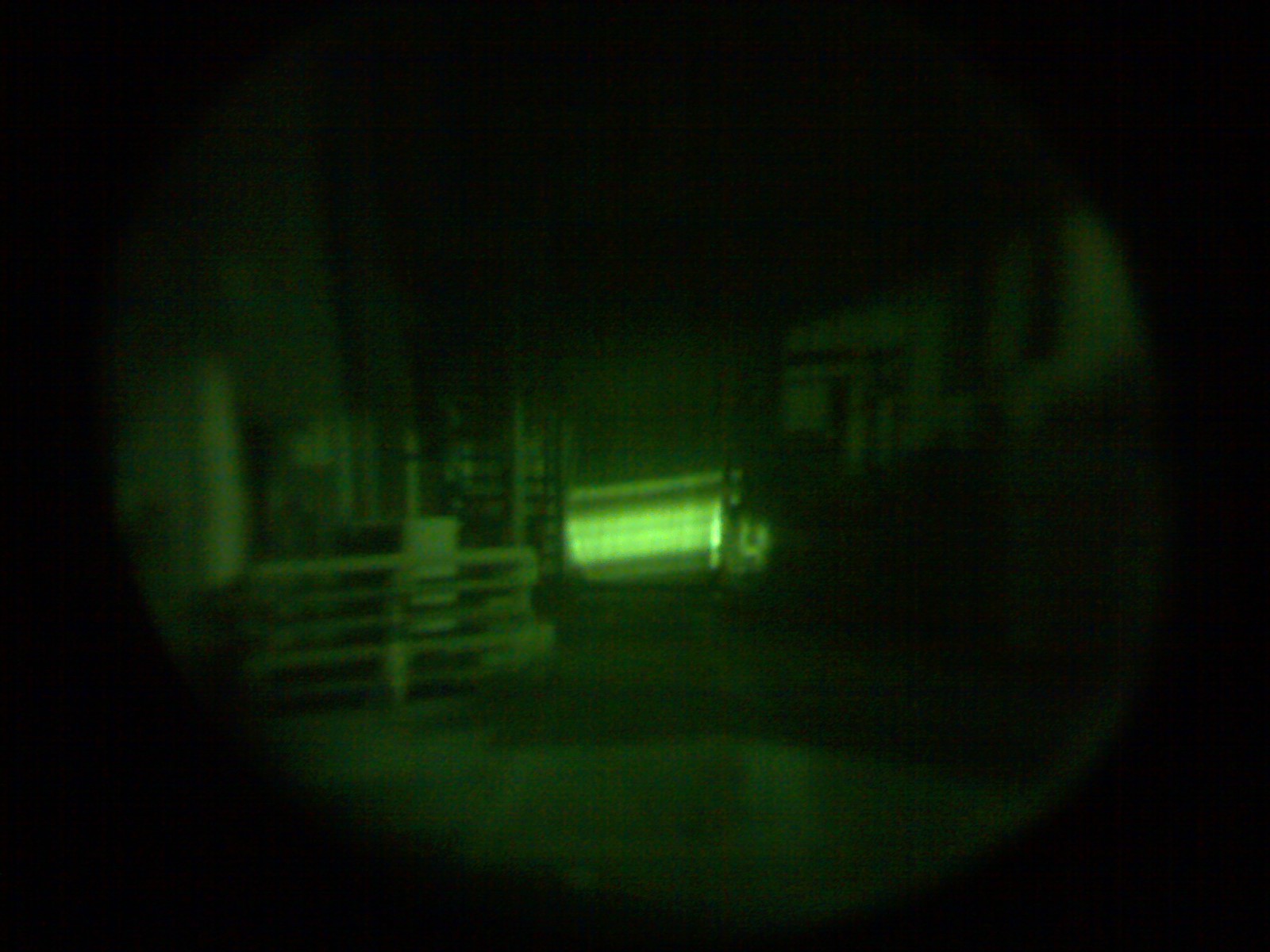

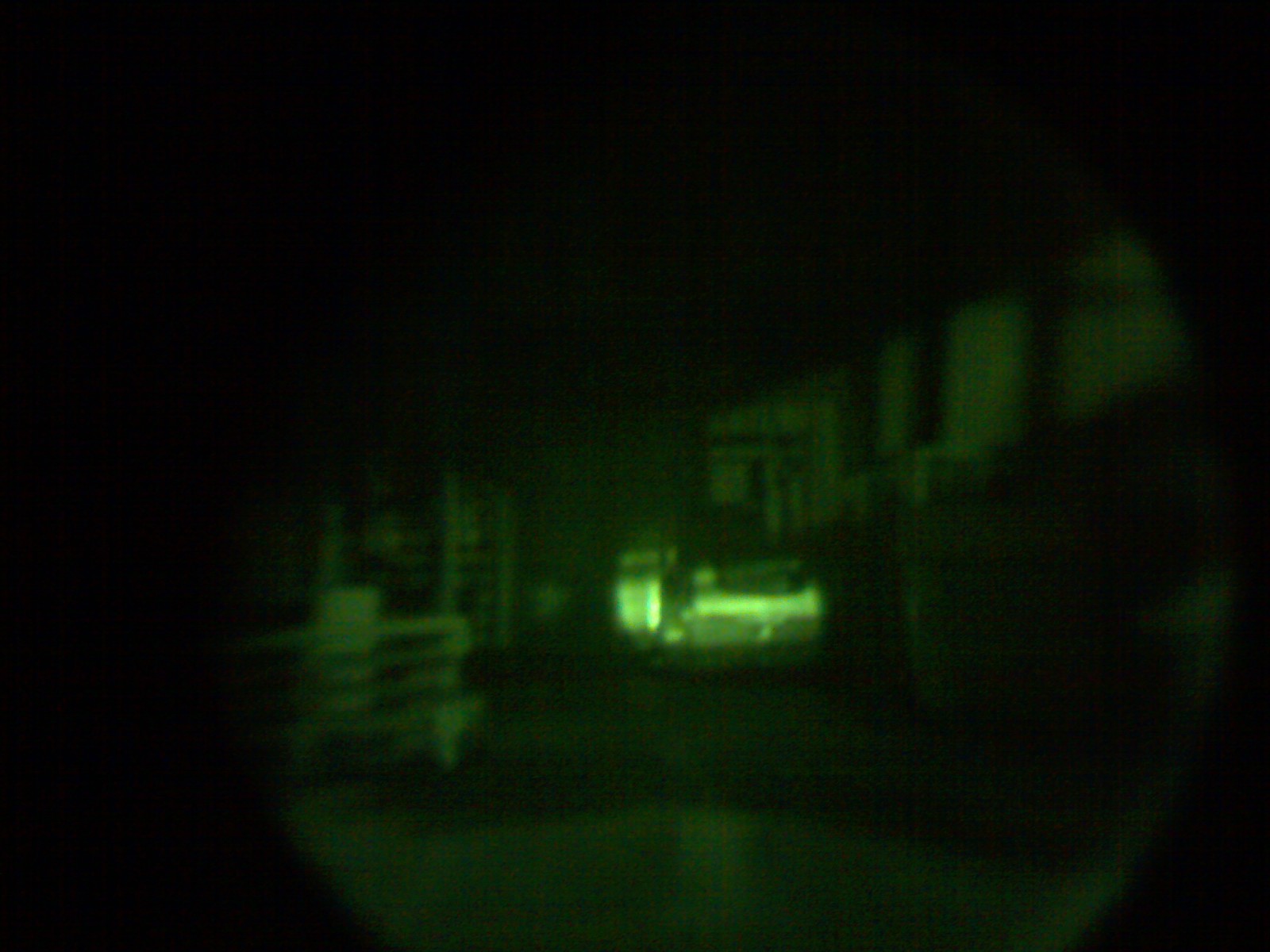

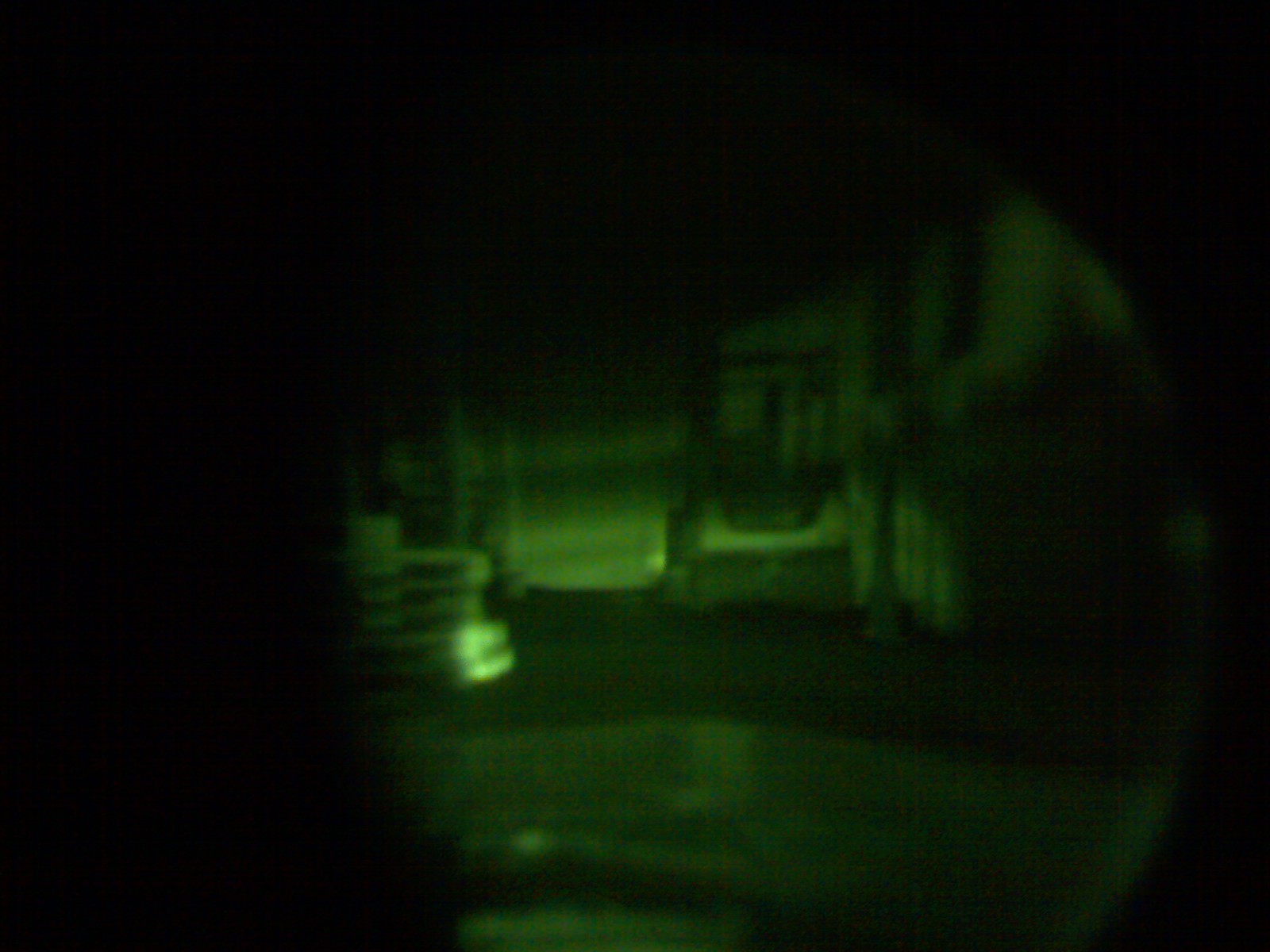

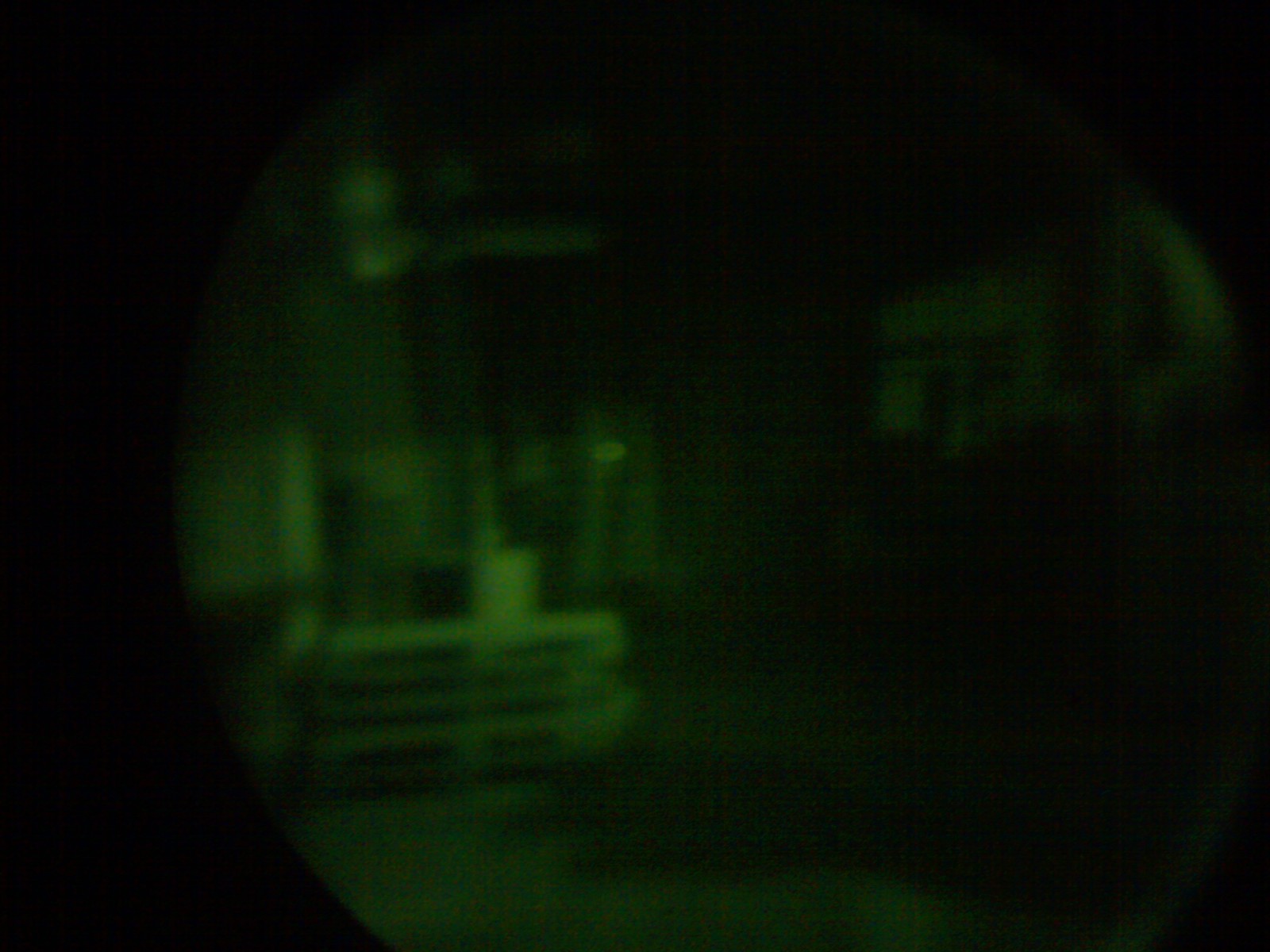

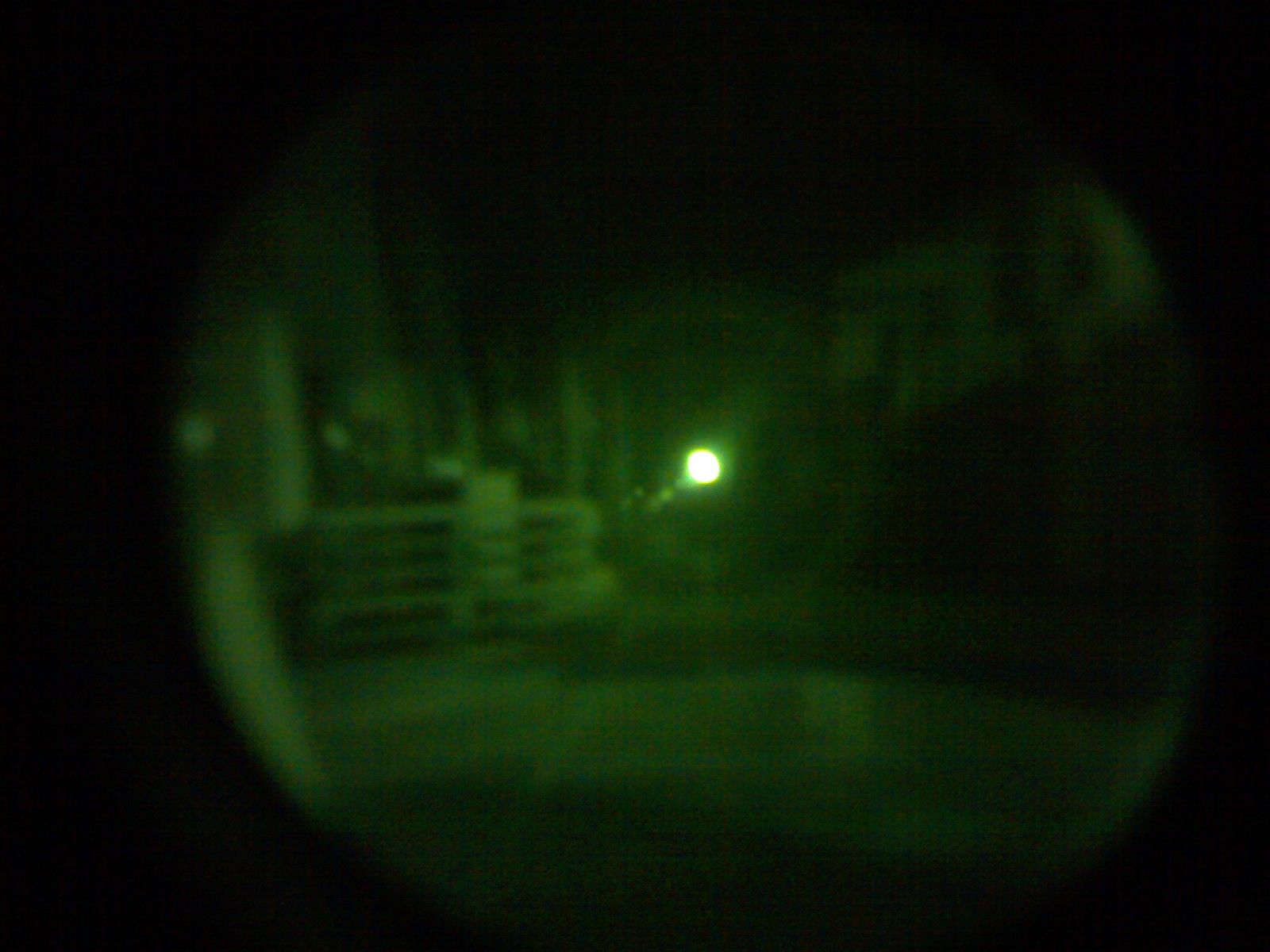

Вот похожая подсветка, также модуль аиксиз, 300мвт диод. Пятно при различной фокусировке, расстояние ~40м, прибор с ЭОП ЭП-33, увеличение 2.5х

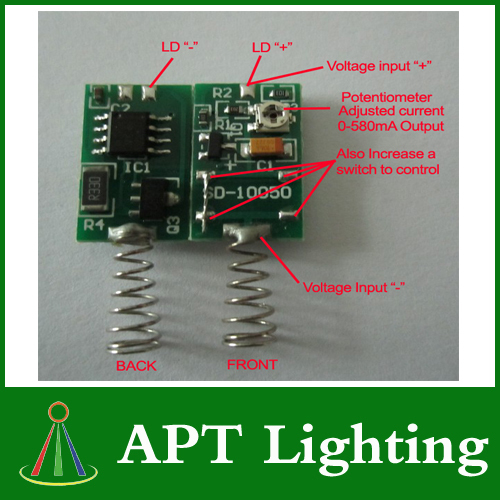

Не простое это дело, оказывается... Предлагаю свой вариант: 1)Диод - 5.6mm 500mW 808nm Infrared IR Laser Diode 2)Драйвер - http://www.aliexpress.com/item/APT-...Light-Driver-Constant-current/1256249217.html 3) и запихнуть все в корпус фонаря. Будет это работать как подсветка для ПНВ-57 должным образом или не очень?
Корпус фонаря - не самое лучшее решение для подсветки. Если хочется ее крепить к самому ПНВ, то нужно что-то более компактное. Если к ружью - пойжет. Но выдержит ли оно отдачу?
Про 12й калибр. Отдача там весьма сильная. К примеру, в приборах с батарейками, расположенными вдоль ствола мнет контактные площадки, вплоть до полного исчезновения электрического контакта и потери работоспособности приборов. Есть повод задуматься Успехов!
А отечественные варианты ИК-осветителей на основе полупроводниковых лазеров Вас не устраивают? Это уже готовые приборы, где решены проблемы с перемешиванием мод излучения для равномерной засветки объекта. Фирма "Инжект" выпускает ИКО-1 и ИКО-2. http://www.inject-laser.ru/products/ik_osvetiteli_na_osnove_inzhektsionnyx_lazerov Из белорусских производителей ИК-осветителей на базе полупроводниковых лазеров можно отметить фирму GALLS, имеющую офис в Москве. Она выпускает GL-01 и GL-02 по цене 5.500 р. http://guns.allzip.org/topic/256/1047285.html Смотрите сами, может быть по деньгам будет выгоднее?
Хм. Если у человека прибор стоимостью 3-4 тыс. руб, надо ли ему подсветку за 5 с лишним? Вопрос многогранный
Согласен, это напоминает тюнинг старого авто при установке современного мощного движка с турбо наддувом и навороченной электроники. Но, он же "замахнулся" на Infrared Focusable IR Laser DOT Diode Modules, который стоит до 30 баксов. Плюс к этому: стоимость пересылки, корпуса, оптики, драйвера. Работа и время - это тоже деньги. Тут есть над чем подумать. Впрочем, если руки чешутся и растут из нужного места, то Бог в помощь!

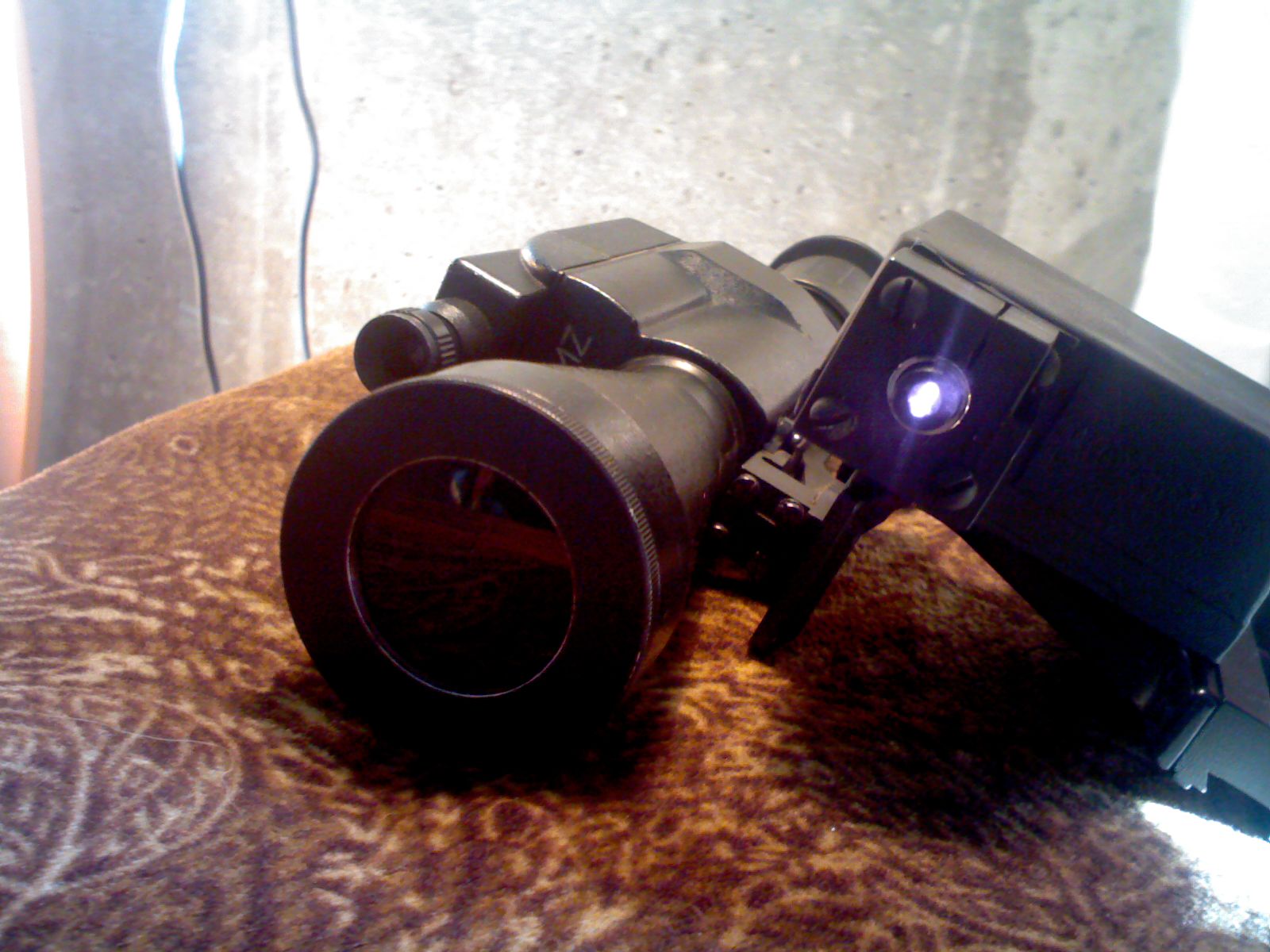

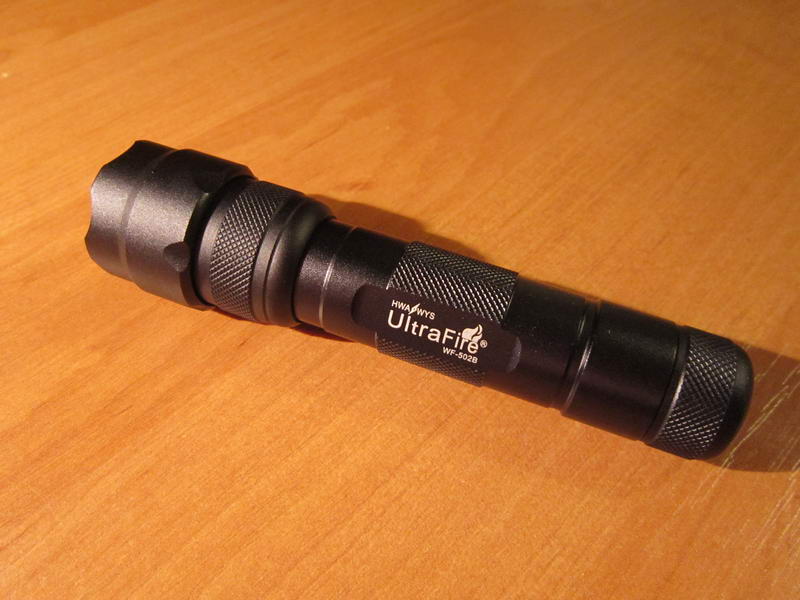

Все детали пришли, соединил на скорую руку в "адский транклюкатор". Испытал с балкона. Светит отлично! Непривычное прямоугольное пятно света) Без фокусировки, кстати, очень слабо подсвечивает. На уровне 3W ИК светодиода, т.е на 10 метров(тоже заказывал). В помещении мощность избыточна - отражения слепят прибор. Попробую выехать за город, проверить при естественном ночном осещении). В сумме затрат на 32$, прибор стоил столько же. Фото позже.
