Зарядное на LTC4054

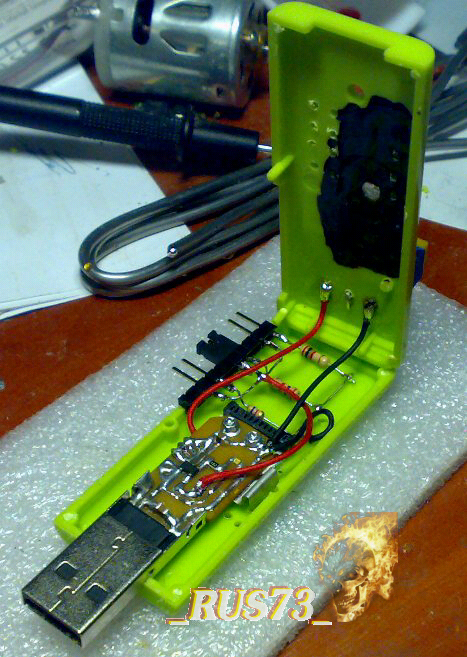

Зарядное на LTC4054 в корпусе из под кардридера. Джамперами устанавливается ток заряда 500мА, 370мА, или 200мА.

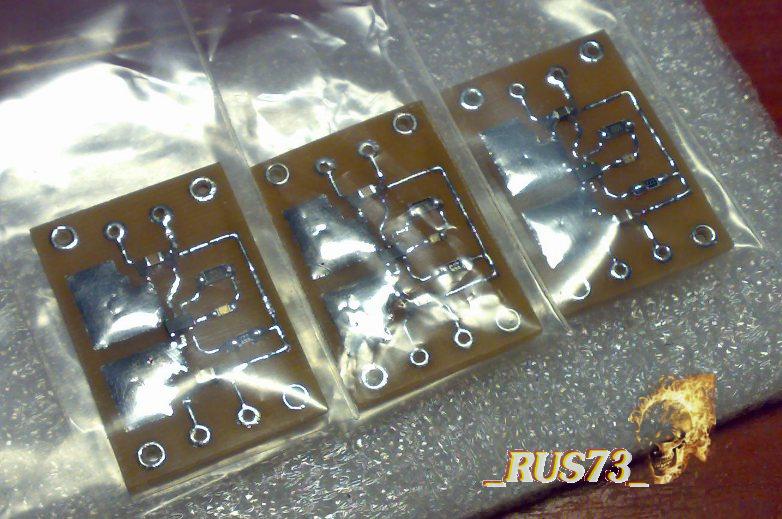

Вот еще платки сделанные ЛУТом. В прикрепленном файле печатка в SprintLayout



RTFM До 800 мА. Ничего удивительного, если внутри миллиомный фет стоит.



А полигон под ней со сквозными на другую сторону делать не пробовал? Там же теплоотвод через лапы в основном идет, конфигурацией полигона можно распределять тепло поаккуратнее.



Делал похожую штуку на LTC4054. При токе 500мА и питании от USB ощутимо грелась. При подключении к заряднику от мобилы с напряжением 5.3В микросхема раскалялась за несколько секунд, потом в ней срабатывала термозащита и ток падал до 50мА. Опытным путем установил, что она отлично заряжает при питающем напряжении 4,3В, а все, что больше, идет на бесполезный нагрев. В итоге впаял в "+" разъема USB гасящий резистор на 1.3Ома, и теперь при зарядке греется в основном он.



Греться она может только если превышен ток заряда, но никак не от напряжения питания. Читаем внимательно даташит: входное напряжение 4.5 - 6 Вольт. У Вас неправильно выбран номинал токозадающего резистора на 5-й ноге микросхемы. Он выбирается по формуле R (Ом) = 1000 / Iз (ток заряда А)
Максимальный ток заряда без дополнительного охлаждения составляет 500мА.

У меня на 330мА не греется...

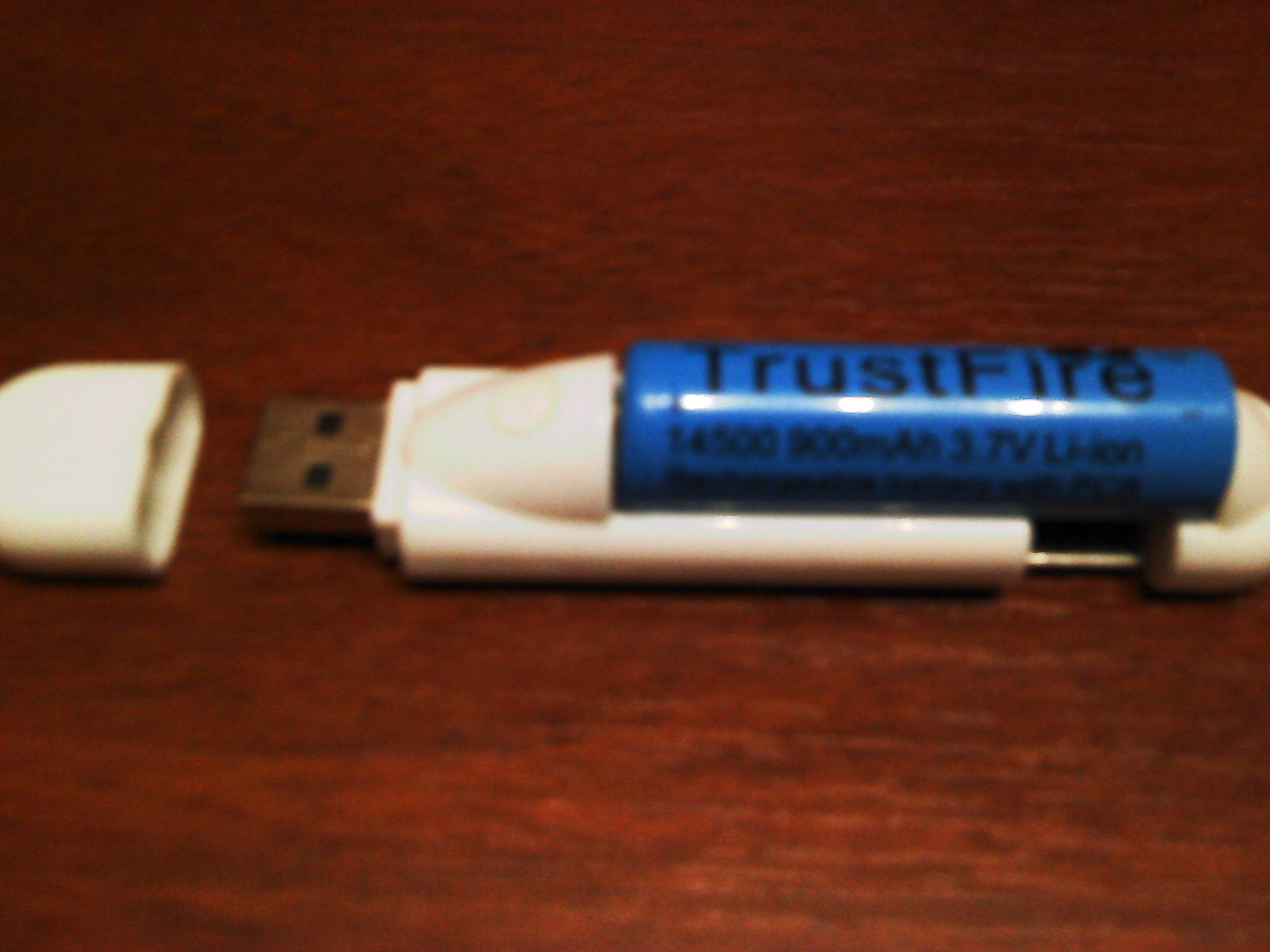

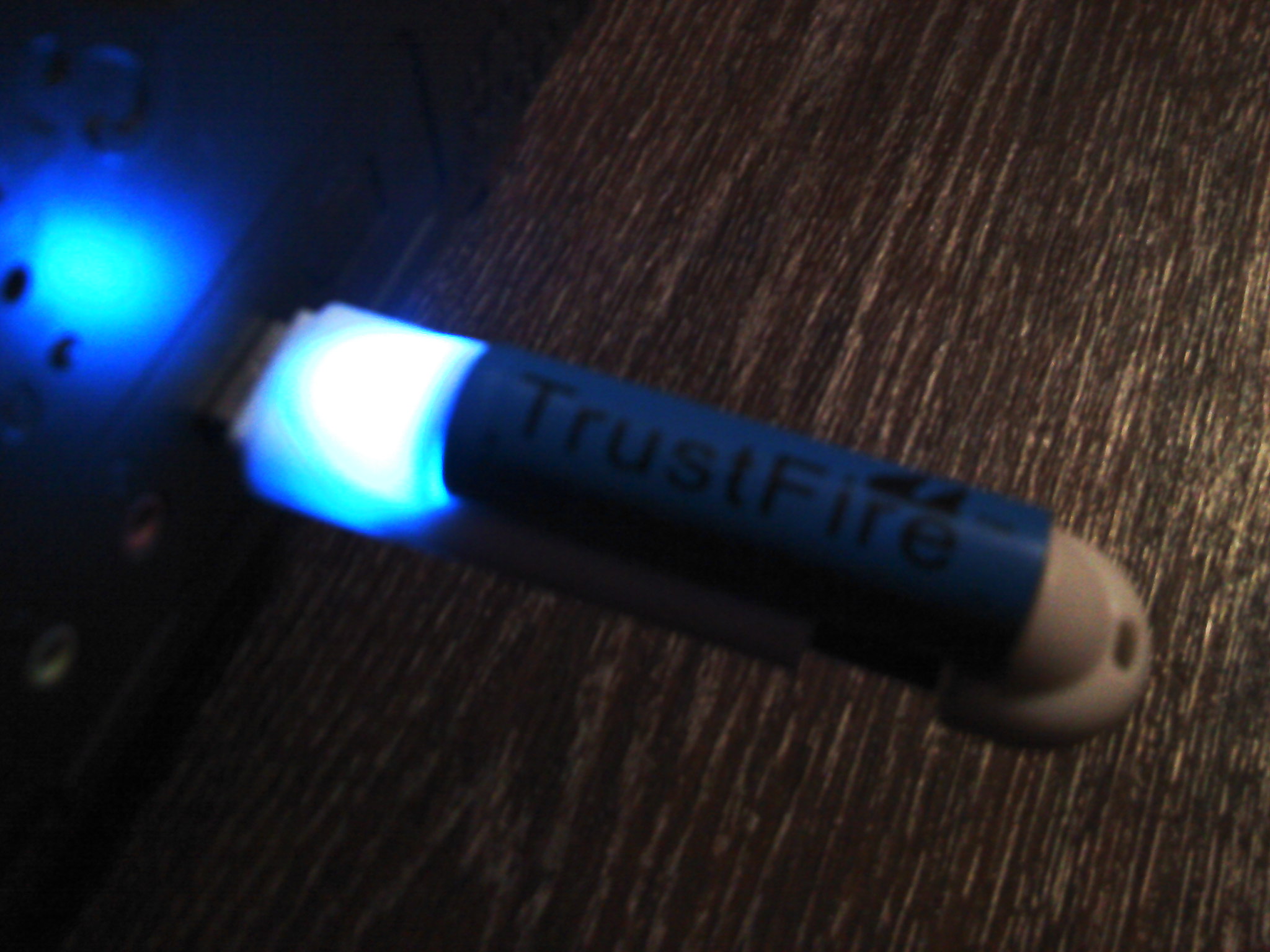

P.S. Наконец-то нашел для нее корпус, который долго искал. Миниатюрный универсальный для 10450 и 14500 аккумуляторов. Донором послужил китайский "зарядник" для Ni-HM с одним резистором внутри.
А да, у меня в схеме параллельно контактам аккумулятора еще поставлен конденсатор на 10 мкФ - при плохом контакте светодиод дает короткие вспышки.



Поскольку никто точную температуру не замерял, значит, у всех ощущения субъективные...
Но факт, что уже очень долго и успешно работает. До этого вообще была размещена впритык в корпусе USB разъема от мыши так, что ни о какой вентиляции даже не могло быть и речи.



Позвольте не согласиться с тем, что от питающего напряжения нагрев не зависит. LTC4054 - линейный стабилизатор, который гасит избыточную мощность, переводя ее в тепло. Ее можно подсчитать как P= I*(Uпит - Uбат). Поэтому чем меньше питающее напряжение, тем меньше нагрев, но, разумеется, напряжение должно быть достаточно для зарядки аккумулятора.
Этот метод с резистором описан в даташите в главе "Increasing Thermal Regulation Current". Правда, там мудреные формулы с параметрами типа "термального сопротивления платы", которые негде взять. Но методом тыка и законом Ома удалось подобрать нужный номинал.



Да, как-то на эту главу я не обратил особого внимания, очевидно, ввиду мудреной квадратичной формулы...



Вот собрал зарядку в корпусе флешки. Микросхему FLASH и контроллер демонировал. SMD резисторы снимать не стал(они не мешают), чтобы освободить место для моей мини платки на LTC4054. Светодиод конечно же оставил для индикации отключения заряда. Ток заряда установил 312 мА.

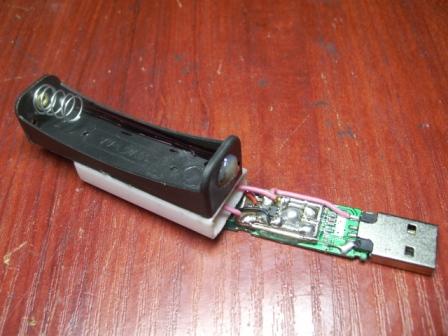

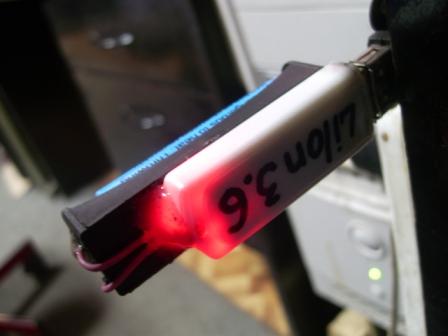

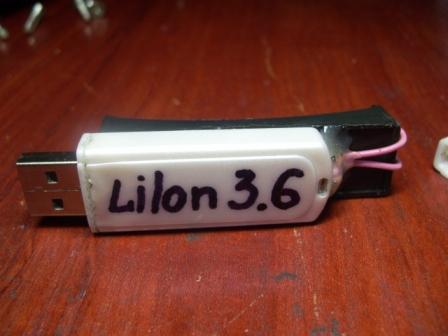

Хы, у меня почти такая же раньше была. Только вместо флешки плата была вставлена в обычный USB разъем. Вот от нее останки после трансплантации в новый корпус:



Можно. Только с макс рабочим напр 4,2в, т.к. существуют, но уже очень редко встречаются ли-пол и с макс рабочим напр. 4,1в.



Дайте кто-нибудь печатку плз. Самому возиться не хочется.



Есть пара каких-то... Одна под USB.
На сайт файлы не льются, забирай отсюда: http://narod.ru/disk/41134331001/4054.rar.html



Спасибо)



Господа, подскажите... собрал схему подключил без акб диод мерцает так должно быть? с заряженным акб диод еле еле светит
upd
разобрался кажись


мерцает значит не подцеплен акб
