    Доброго времени суток.

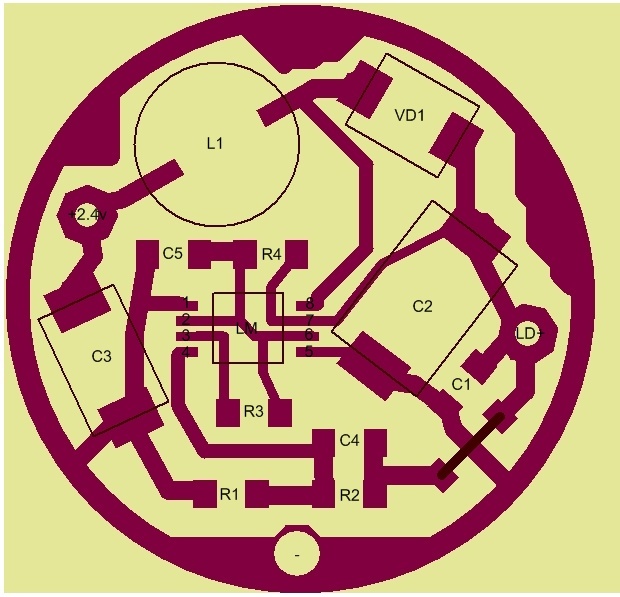

    Собрал драйвер на лм2621 по печатке . Лай.jpg
    Не могу добиться нормальной его работы. При пуске происходит резкий скачет по току (400-500мА). Далее ток постепенно падает до 250 мА и ниже, регулирование резистором R1 ничего не дает. Ощущение что диод питается напрямую от аккумулятора. Напряжение на входе 2,4v на выходе 2,3v.
    Тестировал (по совету) на полудохлом ЛД от CD-RW, это как то могло повлиять?
    Если не трудно сможете кто проверить печатку, я ошибок сам у себя не нашел, может где то повесил "соплю", однако тоже не заметил, "короткого" по цешке нету.
    L1 взята с БП, 15 витков проводом 0.5мм.
    С1 - 0,1 мФ R1 - 100 кОм
    С2 - 100 мФ R2 - 150 кОм
    С3 - 47 мФ R3 - 150 кОм
    С4 - 40 пФ R4 - 470 Ом
    С5 - 0,1 мФ VD1 - B320B (3-ех амперный)

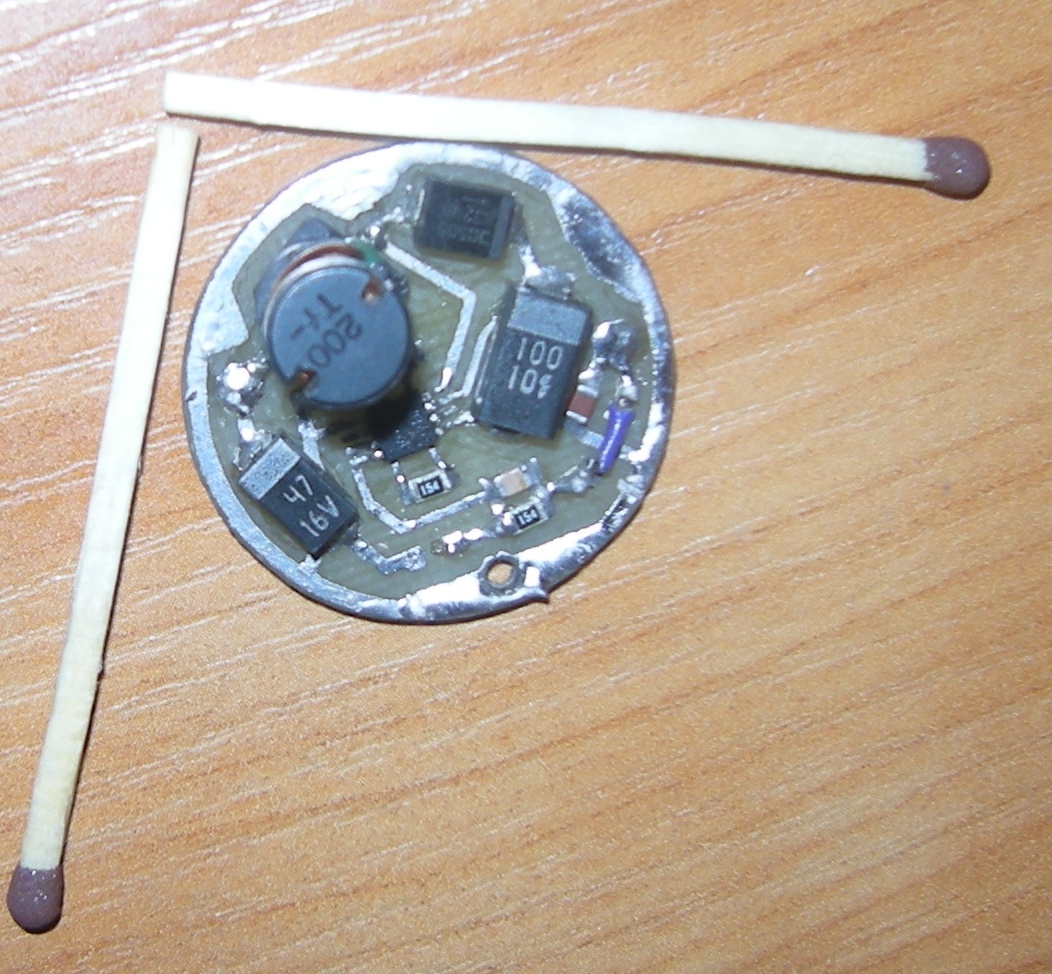

    Laser 2.jpg

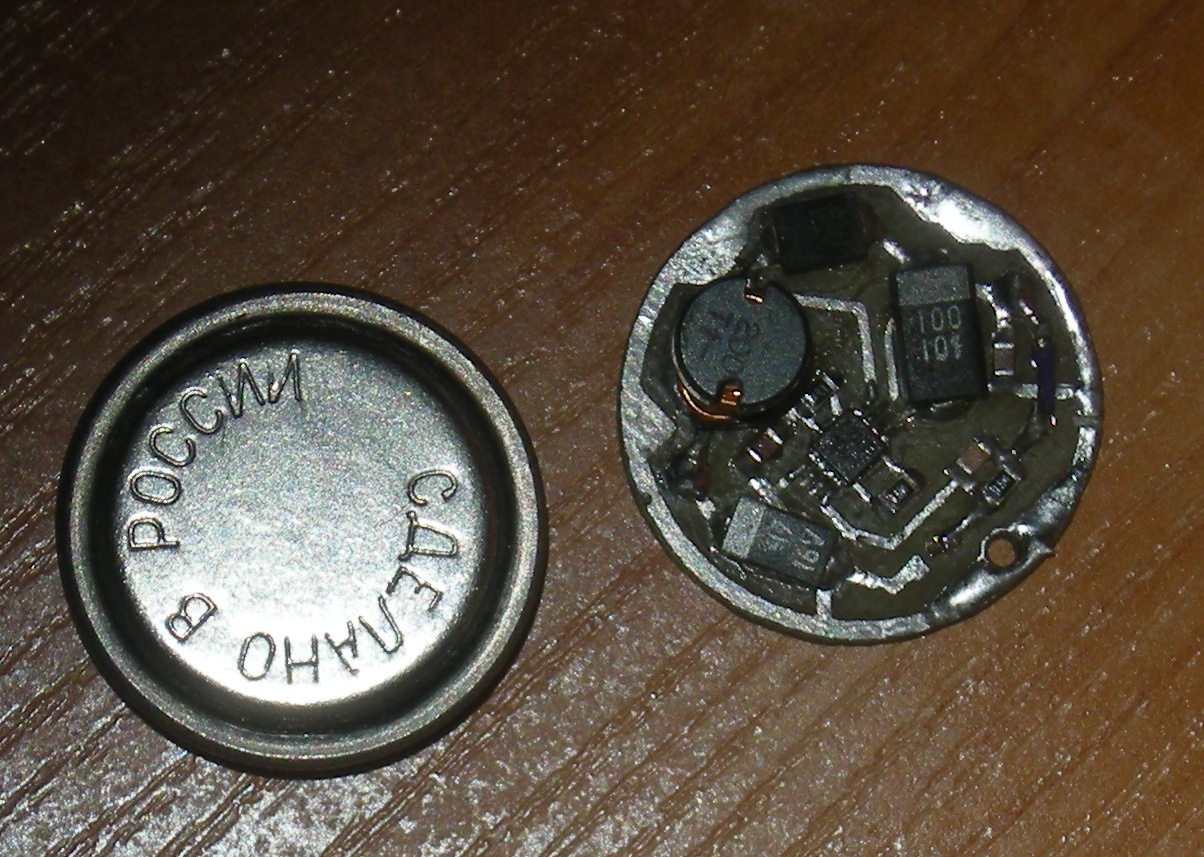

    Аккумы по началу брал от фонаря Laser 4.jpg
    Скачек по току был до 200 мА. Потом взял АА аккумуляторы, скачек до 400 - 500 мА

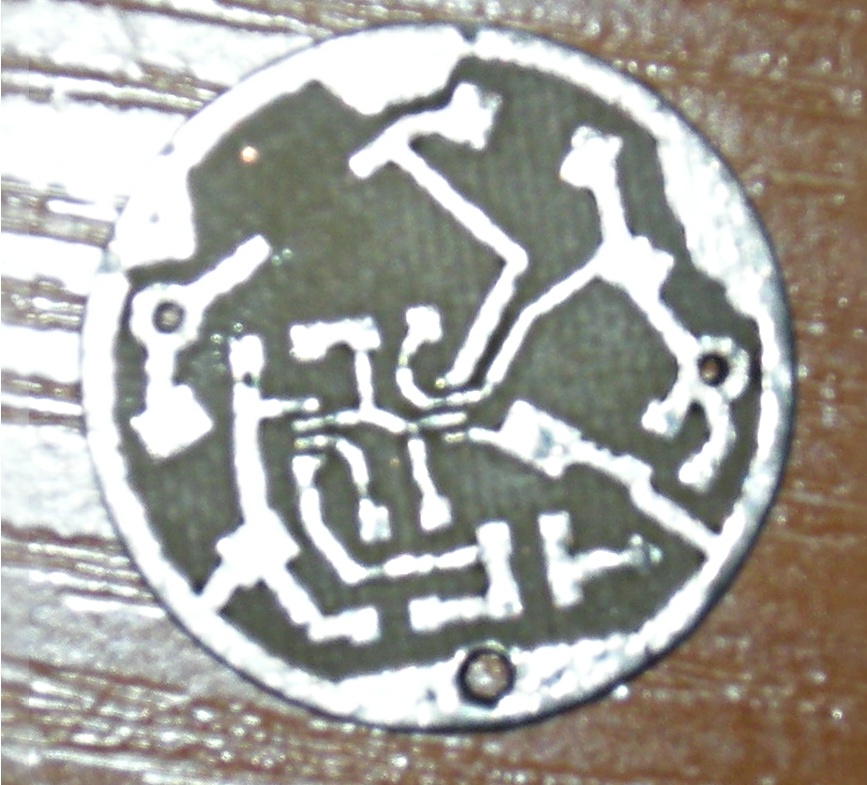

    Laser 3.jpg
    Если не сложно осмотрите печатку, скинул lay если кому то надо. Буду благодарен если поможете понять что творится.

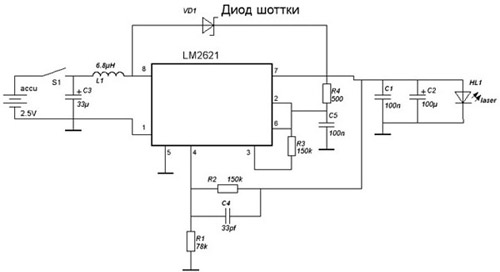

    Для удобства вам : 3new3.jpg
