Драйвер на zxsc300/zxsc400

1A она не сможет выдать... Для этого нужны уже достаточно мощные дроссели, менять нужно транзистор-ключ... да и вообще, ИМХО эта схема для ТАКИХ токов не предназначена... ей бы 20 мА на выходе выдавать... а мы и так требуем по 0.5 Ампера...
Схему сильно переделывать придётся + тестировать осознанно и смотреть осциллографом, что где и как... А с пол пинка даже примерно затрудняюсь сказать.



тебе для ик 808нм лд чтоли?
почему бы не собрать низковольтный стабилизатор тока на оу?



Если верить вот этой статье: http://www.pitaemled.biz/driver/zxsc400 ... vilno.html
то с транзюком FZT1049 можно 0.7А спокойно выжать(при условии кондера на приличную емкость и мощного дросселя)



Другие драйверы обсуждаем в соответствующих темах!

Роман
Согласен, 1 Ампер выжать можно и на имеющейся элементной базе... но не методом тыка... И это будет воистину выжимка, которая может не сработать у других.



хорошая идея....можно взять чтото типа 74hct/act и запараллелить несколько лог элементов



та можно обычный эмиттерный повторитель заюзать... ну блин... при токе в 1 ампер на выходе - средний ток через диод шоттки тоже будет порядка 1 Ампера, а в импульсе - и того больше... если падение напруги там порядка 0.5 вольт, то и мощность высокая будет порядка 0.5 Вт... А это для СМД уже много...
Чтобы увеличить КПД, я бы начал уже использовать пару мосфетов P и N типов, синхронно их переключая.... но схема резко увеличится... Зато да, она сможет и 2 Ампера на выходе высрать и не греться, если правильно выбрать дроссель.

если интересно, могу набросок схемы сделать без дополнительной логики: только транзисторы



можно и так...но точно ли вытянут?у меня есть пара типов таких микрух



да выдержит, ща мосфеты мажорные пошли: сопротивление D-S порядка 2-3 мОм!!!, типоразмер SO-8 (хотя мне больше D-Pak нравится), ёмкость затвора порядка 5 нанофарад и способность гонять до 100 Ампер в импульсе!!! это ж пиздец!

единственное, ёмкость затвора высокая... чем ниже сопротивление D-S, тем выше ёмкость затвора... чем ниже сопротивление D-S, тем выше теоретический предел по КПД (меньше греются на больших токах), а соответственно и предел по току выше...

Но чтобы переключать такие мосфеты на частотах до 500 КГц (а это макс. частота 400 микры) нужны и транзисторы мощные, чтобы токи гонять... вот они то и начнут греться

Наверно лучше усилитель сигнала тоже на мосфетах намутить, только послабее...

INF:
Если юзать мощные мосфеты с диодом шоттки - ничего заранее открывать не понадобится... да и вряд ли заранее нужно будет вообще что-то открывать... Да, я о синхронном преобразователе

ща состряпаю без номиналов идейную схему.



А никто и не говорит, что схема получится дешёвой и компоненты будут дешёвыми )))

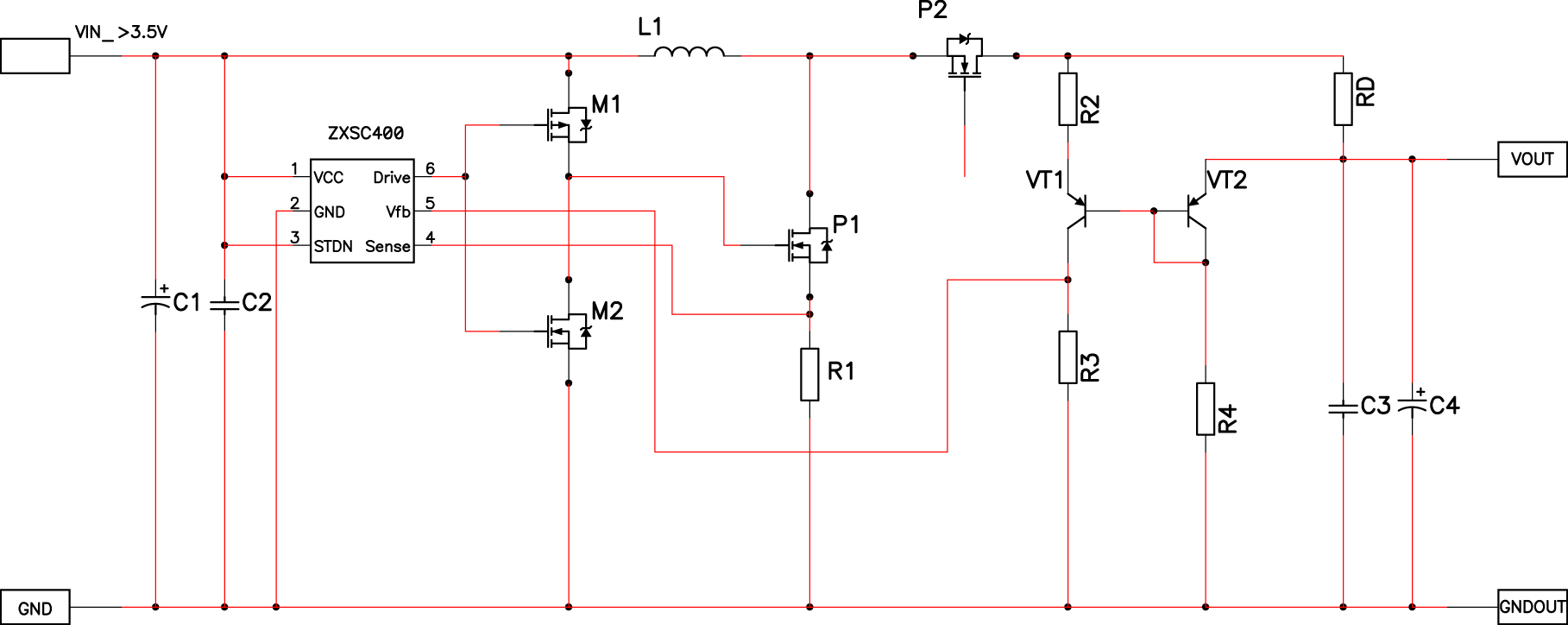

во, на скорую руку скляпал.. вообразите масштабы пиздеца!
По сути, ИМХО, можно что сделать:
1) М1 и М2 - бывают сборки в SO8 (оба типа мосфета в одном)... нужно подобрать с минимальной ёмкостью затвора и слабой токоотдачей, от них более 50 мА D-S не понадобится.

2) P1 и P2 взят под 20 Ампер в пике в корпусе так же SO-8 2in1 (тоесть так же 2 мосфета в одном)... у них быстродействие достаточное и ёмкость затвора не в нанофарадах счисляется )))) там как бы и 30-50 мОм D-S будет достаточно, если есть желание получить 1-2 Ампера на выходе. Такие мосфеты не дорогие...

3) L1 взять порядка 10 мкГн, но в хорошей "гантельке" и с толстой проволокой (в пике до 10 Ампер нужно держать).

4) питание не ниже 3.5 Вольт, иначе мосфеты не откроются.

5) неполярные кондеры нужны поёмче, советую керамику под 100 мкФ, ибо импульсные потребности схемы будут добротные...

П.С. как управлять затвором P2 - пока не знаю (((
вниз P2 (истоком к земле) нельзя, ибо не понятно, как именно будет тогда работать 400 микра по обратной напруге Vfb...
[attachment=0:1yxwht5r]ZXSC_POWER.jpg[/attachment:1yxwht5r]



схема не прикрепилась..ты где видел керамику под 100мкф???



в ЧиДе в SMD корпусе есть ))) дорогая, что аж противно

Что-то мне подсказывает, что в случае с P2 без быстродействующего ОУ не обойтись... Всё выше сказанное - мысли в слух. Серьёзно не воспринимать! (Так, чисто поржать и вообразить масштабы сложности переделки схемы на 400 микры под большие токи)...

короче, мой вердикт - овчинка не стоит выделки. Не для этих целей 400 микра делалась )



а что лучше попробовать?классику на оу)

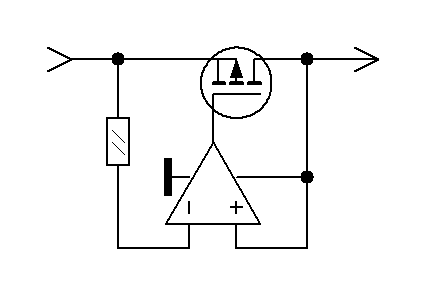

Подумал... короче...чтобы управлять ключом P2 - как ни крути, при данной реализации нужно отрицательное напряжение -3.5 .. -5 Вольт + ОУ, чтобы смещением рулить. К слову, инверторы тоже есть одной микрой...

Если нужно 1 Ампер и не более, то можно попробовать без мосфетов сделать и поставить 3-4 диода шоттки, чтобы мощность их увеличить и ток через каждый уменьшить... но от тепловыделения не спрячешься не скроешься, всё-равно настигнет. Либо сильно усложнять схему и не сильно то выиграть в КПД и сильно проиграть монетой (дорого).

Суслокс, тут за КПД борятся + повышающие драйверы думают, а ты классику на ОУ толкаешь
