Драйвер на zxsc300/zxsc400

Тема в разделе 'Проверенные драйвера', создана пользователем Artemka, 10 авг 2008.

Страница 39 из 48
  1. Кузнецов Борис

    Кузнецов Борис Пользователь

    Сделал лай печатку к этому драйверу по классической схеме... + добавил еще стабилитрон, чтобы можно было от лития питать.. Просьба заценить :geek: :geek:


    Вложения:

    Кузнецов Борис, 21 май 2010
    #761
  2. suslox

    suslox Пушистикс Staff Member

    про стабилитрон можно подробнее?

    suslox, 21 май 2010
    #762
  3. chem_kot

    chem_kot Модератор Staff Member

    Вообще смыл драйвера на зхсц400 в том что он больше для фиолета подходит...а там его от лития можно напрямую питать... ;)

    chem_kot, 21 май 2010
    #763
  4. Кузнецов Борис

    Кузнецов Борис Пользователь

    Про стабилитрон вроде говорилось в первых страницах обсуждения драйвера... Смысл его в том, что на нем падает всегда определенное напряжение.

    Кузнецов Борис, 21 май 2010
    #764
  5. suslox

    suslox Пушистикс Staff Member

    да,но ты мощность стабилитрона учел? ;) схемку того что намутил выложи плз

    suslox, 21 май 2010
    #765
  6. Кузнецов Борис

    Кузнецов Борис Пользователь

    Т,е как я понял, когда питаешь ЛД - фиолет, то питать по классической схеме можно и от лития? :)
    Схему? :) Да она стандартная, из самого первого поста.

    Кузнецов Борис, 21 май 2010
    #766
  7. chem_kot

    chem_kot Модератор Staff Member

    Да, можно и от лития. Предел - напряжение питания не должно превышать выходного на 0.2 в, и быть не более 7 в(по-моему у Aleksandr'а) микра при стольки коньки откинула

    chem_kot, 21 май 2010
    #767
  8. suslox

    suslox Пушистикс Staff Member

    я прошу твою схему где стоит стабилитрон

    suslox, 21 май 2010
    #768
  9. Кузнецов Борис

    Кузнецов Борис Пользователь

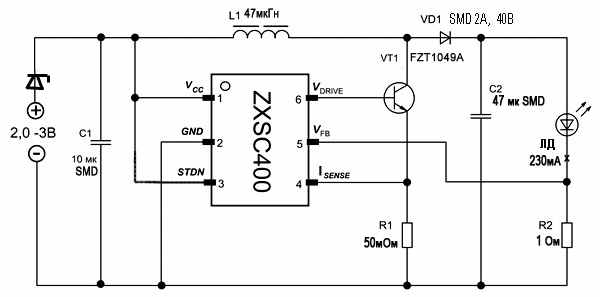

    :) Все гениальное просто


    Вложения:

    • shem40011.jpg
      Размер файла:
      23,7 КБ
      Просмотров:
      800
    Кузнецов Борис, 21 май 2010
    #769
  10. suslox

    suslox Пушистикс Staff Member

    скорее наоборот в данном случае...
    в твоей схеме стабилитрон - просто диод)))и ничего не ограничивает..
    читаем про стабилитрон хотя бы тут:
    http://ru.wikipedia.org/wiki/%D0%A1%D1% ... 0%BE%D0%BD

    suslox, 21 май 2010
    #770
  11. Кузнецов Борис

    Кузнецов Борис Пользователь

    :cool: Диод, на котором падает Н-е кол-во напряжения...

    Кузнецов Борис, 21 май 2010
    #771
  12. suslox

    suslox Пушистикс Staff Member

    нет,тк стабилитрон стабилизирует только при обратном смещении!
    а прямое падение у него невелико...

    suslox, 21 май 2010
    #772
  13. Витёк

    Витёк Модератор Staff Member

    извиняюсь за грубость... НО НАХРЕНА ТУТ СТАБИЛИТРОН???
    более того, чтобы он работал в тех режимах И чтобы он работал как стабилитрон - он будет гиганских размеров, металлический и большой мощности...
    Кузнецов, ты вообще читать даташиты умеешь?

    Витёк, 21 май 2010
    #773
  14. Роман

    Роман Пользователь

    :confused: :confused: :confused: Ну пиздец укатайка живот сосмеху лопнет
    :lol: :D :lol: :D :lol: :D

    найди в теме схему EL...
    он предложил вариант через кондёр я так и собираю лучше не придумаешь...............
    20ю страницу смотри

    Роман, 21 май 2010
    #774
  15. INFERION

    INFERION Пользователь

    Это ещё не весь прикол. На схеме стабилитрон стоит до конденсатора, сглаживающего импульсы, а на печатке после. Короче стабилитрон будет активно гасить выбросы самоиндукции дросселя. Гораздо активнее чем гасить напряжение аккумулятора :D ... С гораздо бОльшим успехом можно последовательно с ЛД воткнуть резистор, если надо питать красный от лития через повышалку ( :?: )...

    INFERION, 22 май 2010
    #775
  16. Кузнецов Борис

    Кузнецов Борис Пользователь

    Ну ладно...) Ступил, согласен :oops: Я в радиоэлектронике только начинающий :) Сделал еще одну печатку - без диода :D .... Хочу сделать регулируемую версию. Поэтому скажите - можно ли впаралелить R2 подстроечник?
    PS на первый печатке - транзистор стоит неправильно!

    Кузнецов Борис, 23 май 2010
    #776
  17. chem_kot

    chem_kot Модератор Staff Member

    Подстроечник ставить нежелательно, т.к. тогда желательно менять и резистор в цепи эммитера, при его высоком сопротивлении микра не сможет выкачать заданный ток, при низком сопротивлении будут сильные пульсации. А нужный ток легко рассчиталь по формуле. Формула R=0.3/I (I в амперах), а сопротивление резистора в цепи эммитера- пример рассчета был на предыдущих страницах.

    chem_kot, 23 май 2010
    #777
  18. chem_kot

    chem_kot Модератор Staff Member

    Кстати, сегодня заметил следующую ерунду: поставил дроссель от телевизора старого советского(феррит длинной примерно 4 см и рядом с ним в телевизоре еще магнитик стоит) и при включении драйвера слышен свист (ну примерно 18-20 кГц)
    И кстати еще вопрос: сколько вольт подавать на вывод ENABLE для включения/выключения лазера?

    chem_kot, 28 май 2010
    #778
  19. Витёк

    Витёк Модератор Staff Member

    1) я тоже слышу характерный тихий свист
    2) там ТТЛ совместимый... выкл <= 0.6V, вкл > 1.8V

    Витёк, 28 май 2010
    #779
  20. Кузнецов Борис

    Кузнецов Борис Пользователь

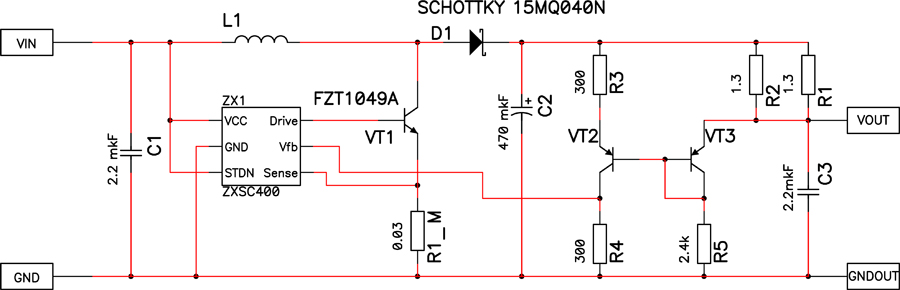

    Подскажте пожайлуста, какие должны быть номиналы резисторов и кондеров, чтобы на выходе был примерно 1А? В этой схеме:


    Вложения:

    Кузнецов Борис, 10 июн 2010
    #780
