Драйвер на zxsc300/zxsc400

Питаю от стабилизированного БП, про напруги писал. Резистор увеличил ровно в 2 раза по сравнению с Вашим, чтобы применить схему для лд из пхр



стоп!
выложи всю схему, где какие параметры или дай ссылку, где выложено. хочу посмотреть на все номиналы... схема не работает.



Схама с первой страницы, транзюк fzt1049a, диод 30bq060, кондеры как положенно танталовые, резистор который перед лд 1 ом смд, другой резистор примерно 0,082Ом, дроссель на фотке, примерно 20 витков



А, надо значит 3 Ома поставить



Так... Я понял, в чём проблема. Просто кто-то взялся, как сказал Инферион, за схему, которую не понимает )

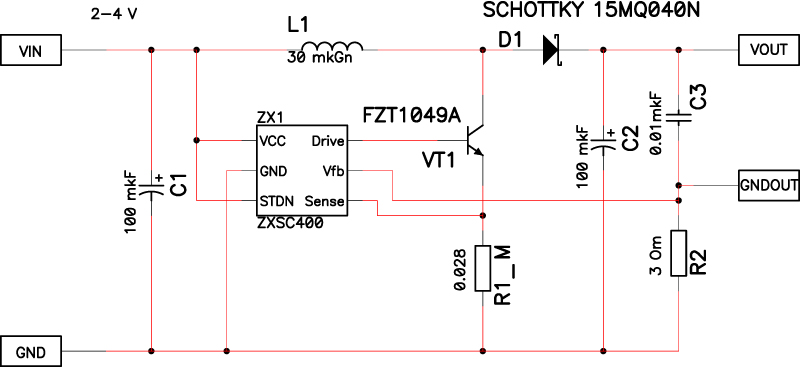

вот рассчитанная схема, которая с очень высокой степенью вероятности, будет работать.
Питание на входе: от 2 до 4 вольт.
на выходе будет поддерживаться ток 100 мА.
[attachment=0:26bhl6pc]P-CAD EDA - [Sheet1].jpg[/attachment:26bhl6pc]

к VOUT и GNDOUT перед включение схемы нужно подключить ЛД.... если включить схему, не подключив заранее диод - тантал взорвётся



Ну уж не до такой степени я нуб
Про то что без нагрузки включать нельзя, в курсе

Спасибо за рассчитанную схемку



Надо FAQ сделать



Кто может объяснить, как рассчитать индуктивность, зная частоту и нагрузку?
Вот если кто напишет расчётную часть по индуктивности - будем думать о FAQ. Ибо на данный момент методом подбора индуктивность ставится )



спасибо за схему...сохраню в особое место себе



Витек, спасибо огромное за схему!Все заработало правильно!



Про рассчет резистора перед лд я теперь понял, а как рассчитывается резистор в цепи эмитера транзистора я не совсем понял, при рассчете, приведенном на предыдущей странице у меня получилось 0.082 ома вместо 0.028



chem_kot
по приведённому методу на прошлой странице:
Дано: минимальное напряжение на входе 2 Вольта. На выходе нужно получить 5.5 вольт, ток 0.1 Ампер. Для ОЦЕНКИ резистора в эмиттере примем КПД, равное 0.8, а скважность следования импульсов через катушку - классические 50% (0.5).
За Х примем импульсный ток через катушку. Этот ток и задаёт наш резистор в эмиттере.

Тогда энергия, которую вкачиваем, равна:
P1 = 2 * Х * 0.5

Энергия, которую имеем на выходе:
P2 = 5.5 * 0.1

Тогда КПД будет равно:
P2 / P1 = 0.8

P1 * 0.8 = P2
2 * Х * 0.5 * 0.8 = 5.5 * 0.1
X = 5.5 * 0.1 / 2*0.5*0.8
X = 0.55 / 0.8
X = 0.6875 Ампер

Это мы получили импульсный ток, когда ключ закрыт. Этот ток идёт через катушку и через резистор в эмиттерной связи.
Напряжение на резисторе в эмиттерной связи, согласно даташиту, поддерживается 0.028 Вольт. Ток там 0.6875 Ампер. По закону Ома сопротивление там:
R = U/I = 0.028 / 0.6875 = 0.040

Так что я вчера ошибся, когда на быструю руку рисовал схему. Но и при 0.028 схема будет работать. Она не будет работать, если сопротивление будет выше 0.040, ибо не будет хватать запасёной энергии. Но взяв слишком малое сопротивление - на выходе можете получить сильную пульсацию, т.к. за такт будет выплёскиваться слишком много, схема может начать работать не корректно.

Мною предложенный метод - оценка необходимого сопротивления. Но это работает, и уже не на первой схеме.



копался в запасах и случайно наткнулся на свой недо-драйвер на 400ой микре. работает он интересно очень - сильно греется транзистор и дроссель. напруга на выходе падает примерно с 3.2 вольта а ток потребления на входе растет начиная с 0.54 до 0.7А. дальше страшно. В чем трабла?
п.с. в нагрузке белый светик 1вт.



Ток очень большой.
Транзистор начинает греться, если он открывается не полностью или очень большой ток в импульсе (нужно увеличивать сопротивление в эмиттере транзистора).
Если греется дроссель - он уходит в насыщение... Либо дроссель не расчитан на текущие частоты, либо слишком большие токи (нужно увеличивать сопротивление в эмиттере ключа).

а вообще, ждать от 400 микры на выходе мощность более 2 Ватт со стандартными компонентами и по классической схеме я бы не стал.



пасиб. вроде разобрался. поменял на входе электролит на тантал.
