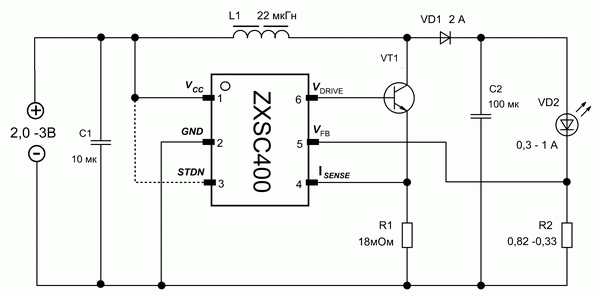

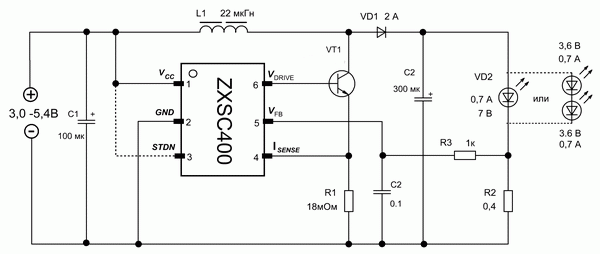

Драйвер на zxsc300/zxsc400

L1
R1
R2
C1
C2
VD1
VD2
и все остальное...Это элементы(детали) схемы. Бери справочник по радиотехнике или электронике а вообще начни хотябы со школьной физики(



Ту, которая нужна именно ТЕБЕ под ТВОИ задачи.
Любая схема хороша для своего применения.



люди подскажите а для запитки лазера из двд через 400 микру скока надо аккумов ААА на скоко я понял 1-3 прав ли я? а то вдруг её как и лм тока от 2ААА аккумов питать



по даташиту она работает от 1,8В..скорее всего от одного аккума не запустится



Питание (если схема повышающая) нужно подавать не менее 1,7-1,8В. Значит 2 "пальца" хватит.



ну иголочный паяльник не так важен...я компоненты 0603 паял обычным советстким эпсн 25вт



это источник тока. Напруга на выходе должна подгоняться под сопротивление нагрузки, по закону Ома



чёто какая-то смута )))
скачал даташит на 400 микруху, прочитал, всё понятно.

размышления в слух:
чтобы ток через ЛД был порядка 450 мА, сопротивление на Vfb (5 нога микрухи) должно быть = 0.3 / 0.45 = 0.666 Ом , где Vfb = 0.3 Вольта
В то же время, чтобы транзистор нормально работал, и схема смогла из 2.5 сделать 10 вольт, сопротивление на Sense (4 нога микрухи) сопротивление должно быть 0.068 Ом.

Теперь есть формула расчёта сопротивления проводника:
R = p * L / S
где p - удельное сопротивление
L - длинна
S - площадь сечения.

так вот. берём самую тонкую в чип-дипе медную проволоку, сечением 0.008 мм^2
удельное сопротивление медной проволоки = 0.0172 * (10 ^ -6)
чтобы получить сопротивление в 0.666 Ом, нужен кусочек длинной 30 см !!!!
а чтобы получить 68 мОм нужен кусочек в 31 мм.


Уважаемые знатоки, внимание вопрос:
если я намотаю эти 31 мм как катушку на пластиковый стержень, будет ли эта индуктивность мне мешать?? речь идёт о сопротивлении на SENSE (4 нога микрухи)

а 0.666 ОМ я собираюсь получить посредством двух резисторов по 1.3 Ом в параллели )
---------------------------------------------
Короче, скажите мне, где я наврал, а если не наврал- жду ответы на вопросы ))

[attachment=0:2vgqnxqx]datasheet zxsc400.pdf[/attachment:2vgqnxqx]

2Артёмка: перечитав сей даташит есть идея, как реализовать термоконтроль диода (ток через диод будет выставляться микрухой в зависимости от температуры).
Оставить сие мысли при себе или можно обсудить? )))
Я всёравно врятли этот термоконтроль буду делать, надо мой фонарик переделывать под это, а мне лень ))) Но другим может оказаться интересным поэксперементировать



у 400-ой есть вывод выключения..туда можно подать сигнал с компаратора, на входы которого подано некторое опорное напряжение и напряжение с термодатчика, прикрепленного к лазеру...когда диод сильно нагреется - компаратор просто вырубит драйвер



suslox, речь немного не об этом
