Драйвер на zxsc300/zxsc400

Всем привет! Просмотрел всю тему и мозг вспух :crazy: Сейчас имею ЛД работающий при 350 мА, в будующем будет мощнее(я думаю) дак вопросец такой: по какой все же схеме собрать на 400 микрухе с дальнейшей модернизацией для более мощьного ЛД.., по той, что на 1стр. или все же по той, которая несколько постов выше (доработанная с большим КПД, но она для 450-500мА)....можно ли последнию схему для 300-350 мА собрать? питать буду от 2 АА акумов, желателен высокий КПД. Заранее спасибо.



EL... К моему сожалению ты ошибся ....
"Опорное" напряжение у 400-той всего 0.3 В , а не 1.25 В.... и добавление германиевого транзистора ничего не спасет, даже если он будет подобран ....

реальный КПД этой схемы не удастся поднять выше 64% уже ни чем...... (что в твоем варианте, что в оригинальном )



Для этой схемы очень даже хороший..... ну если считать хорошим получение КПД в 59%
На самом деле многие и за 50% не выходят



Что-то темы про импульсные преобразователи совсем заглохли...

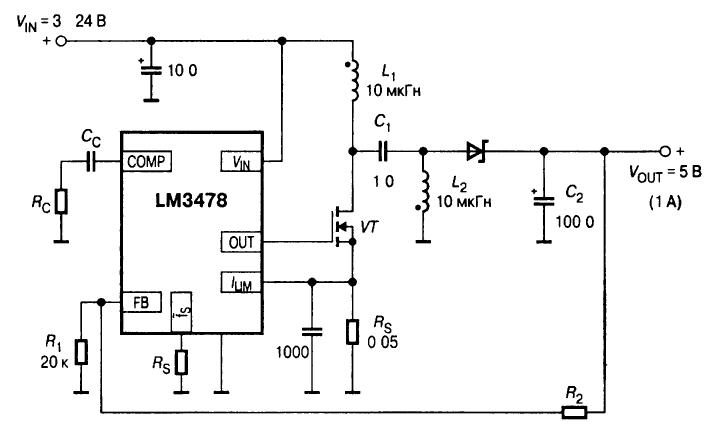

Откопал одну схему. Автор неизвестен. Работоспособность тоже. Просто мысль интересная
[attachment=1:a16wyvra]SEPIC_LM3478.JPG[/attachment:a16wyvra]

Есть ещё очень красивые решения в виде готового up/down преобразователя. Жаль не нашёл ни одной микрухи на ток 200mA и больше. Зато катушка тупо соединяется с двумя выводами микросхемы, а всё остальное уже внутри.
Где-то даже сайт видел, на котором можно было подбирать их по параметрам. Только теперь найти не могу.

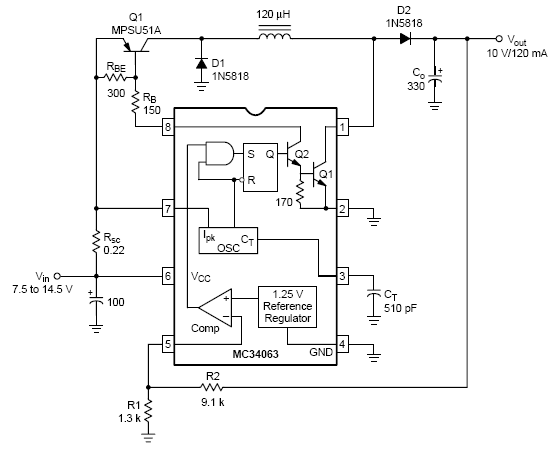

Вот ещё один вариант up/down преобразователя с внешним транзистором. Жаль не подойдёт из-за падения напряжения на нём. Но вариант интересный.
[attachment=0:a16wyvra]MC34063_up-down.png[/attachment:a16wyvra]



MC34063 весьма хорошая микросхема и вполне доступная... их в массовом количестве ставят в автомобильные зарядки для телефонов....
для работы в режиме step-down практически не требует навески....
Я на нее тоже смотрел...но пока отложил....не выдержала конкуренции с SHARP-ом
В инете много схем на ней, для питания мощных светодиодов - готовые решения и для лазеров, где она включается в режиме стабилизации тока...
Советую обратить внимание особенно если есть питание с напряжением больше ,чем у лазера.....



вот тут тоже много интересного http://para.maxim-ic.com/en/index.mvp?t ... ersupplies



Щас после ужина в своем компе пороюсь - должно быть..... если не найду, нарисую сам....



[attachment=0:1ejmn0sn]ONS_MC34063A_AN1.pdf[/attachment:1ejmn0sn]
Ну вот статья ..... думаю разберешься 8)



:O: Парни помогите! :O: Спаял схему на zxsc 400, но стабилизации нет и ток через ЛД 50-60 мА и падает. Может батарейки севшие, хотя напряжение в сумме 2,5 В (2 шт. ААА).
Схема спаяна правильно читал форум и даташиты, руки вроде не кривые.
Параметры схемы: R1 - 0,33 Ом (параллельно 0,1 Ом 3 штуки); R2 - 1 Ом; L - 22 мкГн; ЛД - инфракрасник.

Подскажите если кто знает в чём может быть проблема.



От полусдохших да еще и ААА точно работать не будет....
ему же надо току высосать с батареек , как минимум 0.5 А, при рабочем токе 200мА



Спасибо за совет, надеюсь проблема в этом. Как время будет куплю батарейки, лучше АА я так понял, и проверю.



Батарейки купил но к сожалению не помогло. Может кто-нибудь ещё что подскажет? Может была у кого такая проблемка?



В эту тему кто-нибудь заходит? Если да, то помогите с проблемой, описанной выше. А то схему спаял, а она никак не работает. Буду очень благодарен.



это как понимать??? Параметры схемы: R1 - 0,33 Ом (параллельно 0,1 Ом 3 штуки)
чтоб тебе помочь надо увидеть чего ты намудрил................

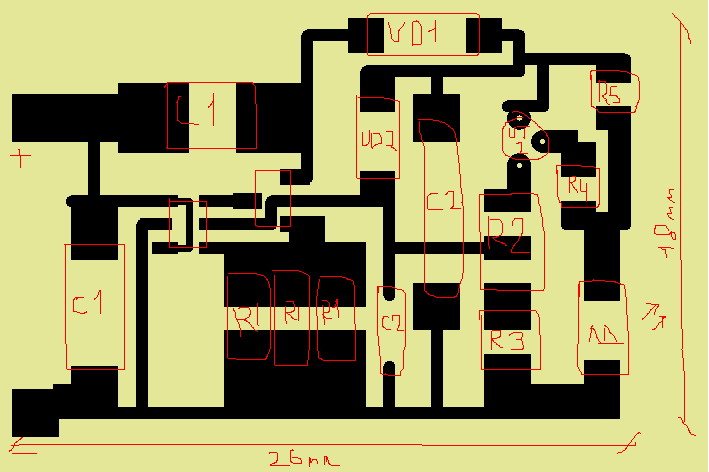

Наконец-то получил все комплектующие! накидал тут плату для вот этой схемы (первая)
Посмотрите плиз, все ли так?



Я уже писал , что в этой схеме от EL.. нет особого смысла ставить транзистор VT2 вместе с навеской , поскольку опорное напряжение у 400-ки и так низкое - 0.3 В .........
выйгрыш по питанию будет 0.1...0.15 В, а из-за этого не стоит делать усложнения схемы,
делай по обычной стандартной схеме....



Нормально я все намудрил только ошибся в тексте, R1 - 0,033 Ом. Сфоткал бы да плата небольших размеров а компоненты большие, так что невидно ничего будет, не хочу чтобы тему завалили советами вроде: "Дак у тебя кажется это или вот это не так впаяно". До того как паял посмотрел распиновку микры (ZXSC400) и транзистора (ZXTN25012EFH) по даташиту. А вот по поводу диода шотки (SS24) вопрос: я не знаю что это такое, но у него сопротивление 111 Ом - это так и должно быть?
Думаю теперь все параметры деталей дал правильно, просьба подсказать что поменять или где померить сопротивление или напругу, т.к. на внешний вид схема спаяна верно.



Вот бывает же такое. Схема на вид нормально спаяна а наощупь оказывается нет. Решил проверить ещё раз но уже стал пытаться пошатать компоненты, оказалось что лапка базы транзистора не держится на месте, хотя на глаз выглядела хорошо припаянной, я всю схему через лупу рассматривал. Одно прикосновение паяльником и схема запахала, и выдала 0.35 А через ИК диод и ему пришёл конец. Жалко конечно , но я туда его и воткнул, чтобы не спалить красный и всё таки был рад, что схема работает. Итак мне нужен совет какие резисторы R1 и R2 воткнуть, чтобы не сжечь красный, уж очень он мне дорог один всего, и через какой из них мерить напругу, чтоб ток посчитать.
Красный - DVD-RW 16x.
