Драйвер на TPS73601DBVT

Да со светодиодами 0603 типоразмера у меня проблем не возникло. Они есть в магазине. Синий только дорогущий сволочь...

Вот архив с универсальной печаткой, размерами 11,5*12мм и под 0805 компоненты:[attachment=0:36yyi7bp]TPS73601 & LM3674 (RED & IR).zip[/attachment:36yyi7bp]В файле все детали подписаны для всех 4-х схем, под которые она рисовалась.
В архиве лежит рисунок и spl файл с 4-мя схемами:
1. Вариант на TPS73601 под красный ЛД.
2. То же, но под ИК.
3. Вариант на LM3674-ADJ под красный.
4. То же, но под ИК.
Плата под все схемы идентичная. Только номиналы другие и на месте резистора дроссель паяется или перемычка, в зависимости от выбраной схемы. Разработал суслоксу, но грех этим не поделится с остальными...



INFERION - я видимо что то упустил.
До какого напряжения на литиевом аккумуляторе схема на TPS73601DBVT будет питать красный лазер? 2,9В-200мА



Где-то до 3,15V. Дальше превратится в примитивный драйвер и ток начнёт потихоньку падать. Заметишь ты это где-то при напряжении 2,8V, когда аккумулятор уже давно сел...
Для такого тока резистор на 1 Ом можно исключить. Он падение увеличивает на 0,2V, а чип и без него тут справится...



Классный драйвер, только ток для красного диода 22х маловат.
А что если вместо резистора 1ом последовательно микросхеме, подключить резистор 6 ом между in и оut.
По идее драйвер должен заработать в диапазоне 200-500ма, и нижний порог стабилизации подрасти.



А какой ток потребления в выключенном состоянии? если оставить вывод питания на АКБ, а управлять включением драйвера по выводу En.



Пля. Задолбали падения сервера! Особенно эти откаты. Писал сообщения - они попропадали... Прийдётся повторить писанину:
Я с этих мыслей нпачинал и пришёл к выводу что это изврат. Из-за такого включения резистора драйвер приобретёт одно неприятное свойство источников тока - если контакт с ЛД нарушится, выходной конденсатор накопит достаточно энергии, чтоб его спалить... Да и тепловыделение на этом резисторе заставит юзать довольно крупный резистор. Настолько крупный, что чип в корпусе SOT-89 будет занимать меньше места, но при этом и без всякого изврата выдаст гораздо больше...

Если верить даташиту - то не больше 10мкА. В общем наручные часы больше жрут...
Скачай даташит и поизучай эту микруху, если так интересуют детали .

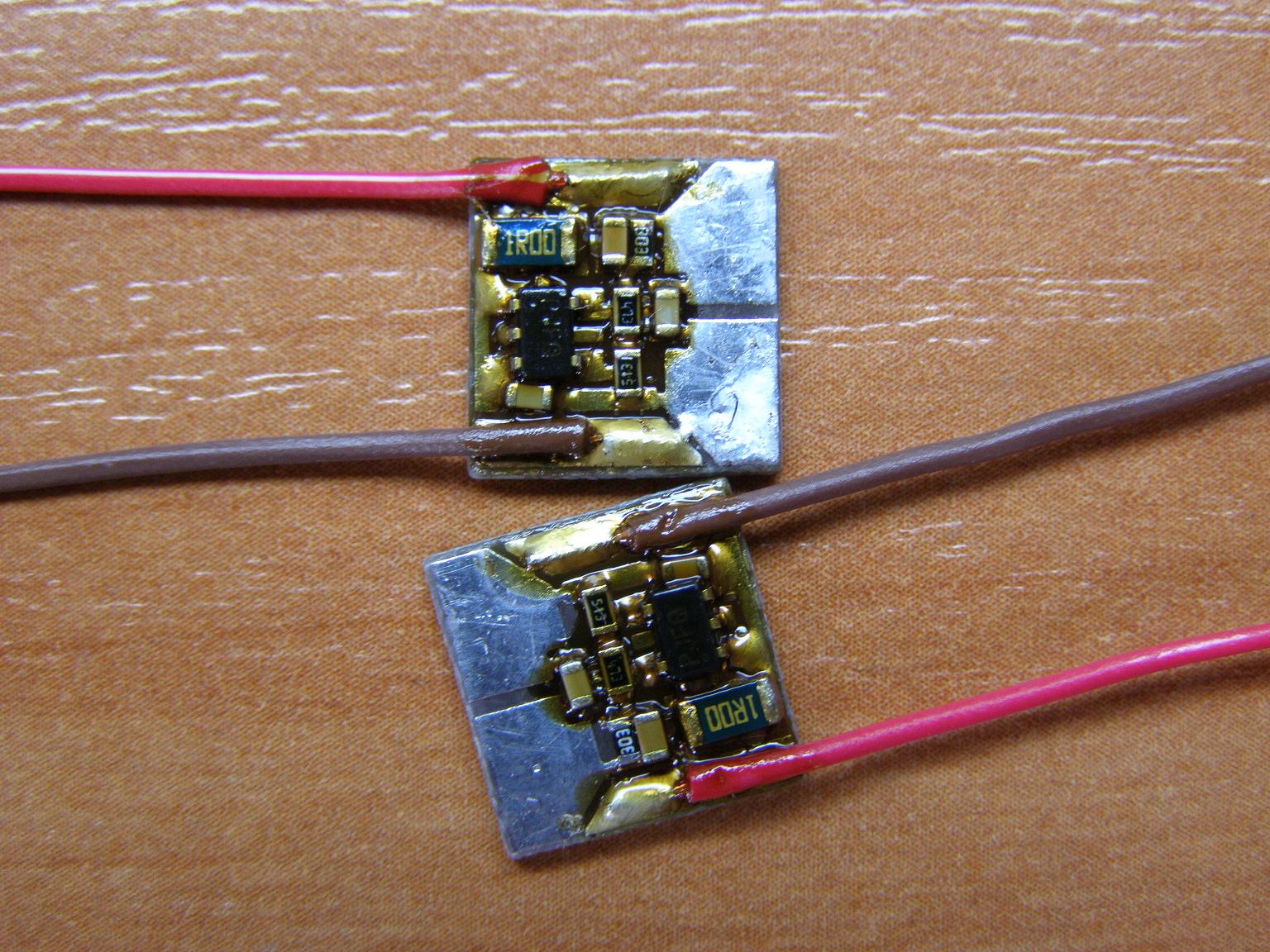

До коллекции:[attachment=0:3go36a7i]3.JPG[/attachment:3go36a7i]Это уже 6 уплыло... Во как людям эта кроха нравится! . Схема по-тихоньку проходит проверку временем...



[spoiler:1dmr9zg7]А что там все так флюсом залито? Или это не флюс?[/spoiler:1dmr9zg7]



Это клей БФ-2, которым раньше (а может и сейчас) приклеивали фольгу к текстолиту. Т.е. он прочный и термостойкий. Выше я уже за него писал. Заливаю им для защиты от грязи, устранения влияния шлака от флюса, залапываний жирными пальцами и для того, чтоб при перегреве детали не поотпаивались. Ведь припой низкотемпературный (94 градуса).



У тебя ведь печатки довольно крупные есть. Куда ты денешся?



inferion а можно плату в обычном виде выложить??в рисунке,плз



Могу, но смысл? С картинки нормально не распечатать. Программа всё равно нужна.

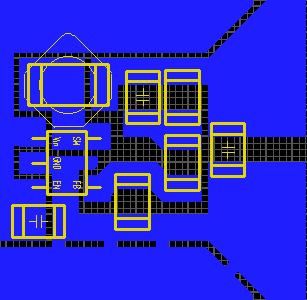

Разве что для того, чтоб прикинуть что оно из себя представляет:[attachment=0:3b9tbbgw]123.PNG[/attachment:3b9tbbgw]Это вариант для 0805 типоразмера деталей. Т.е. более крупный, чем мой, но пригодный для пайки паяльником.

Надо же. Не ожидал что мою тему перетащат сюда. Я тут вообще обновлений никогда не видил...



сенкс! Я ее и так смогу на печатку нанести



Ерунда получится. Это тебе её подрисовывать, масштабировать. Детали тут не подписаны (номиналы в программе при наведении на них отображаются). Что мешает установить прогу?



ниче не мешает. принтера нету.



так сколько стоит сие чудо???
