Драйвер на NCP1529

Ну вообще-то переделать эту схему в регулируемую не проблема. Достаточно подстроечник добавить. А ток мерять можно тремя способами:
Один я описал, связан с вылаливанием напряжения питания, когда чип просто открывается и подрубает ЛД напрямую к источнику (где-то 3,2V) из-за нехватки питания. Тогда ток можно мерять на входе драйвера (просто поймать пик потребления).
Второй метод - цеплять ЛД через резистор на 0,1 Ом и мерять ток по падению на нём.
Третий - глянуть падение на ЛД при интересующем вас токе и выставить на драйвере такое же напряжение.

За точность нифига не понял. Что ещё за ±30мА? Даже на 0,5A дрейф тока, из-за температурной нестабильности ВАХ ЛД, находится в пределах ±5...10мА. И это к сожалению, т.к. его выходная мощность с прогревом падает гораздо быстрее, чем растёт ток. А если и эти 10мА ненравятся - так подключайте через резистор на доли Ома, он это погасит...

На счёт гуляний тока от различных ЛД - я убил свой первый ЛД какраз из-за советов на форуме, какой ток на него подавать. С напряжением угадать гораздо проще, т.к. более мощные ЛД не просто так более прожорливые - у них кристалл больше. Если один 22х будет жрать меньше другого - значит он действительно слабее... Насколько мне известно - этот драйвер любит убивать только ЛД из асусов 1608, у которых аномально низкое падение (и аномальный корпус, и размеры кристалла). Остальные себя с ним прекрасно чувствуют даже после того, как некоторые кадры выламывают из платы по пол дросселя (пару раз было такое). В общем это на любителя. Я почему его регулируемым и не делаю. Если делать гибкий драйвер, то только источник тока. Но он будет хуже питать ЛД чем специализированый, т.к. не заточен под конкретный тип ЛД...



Срачь по этому поводу находится тут: http://www.lasers.org.ru/forum/viewtopic.php?p=58848#p58848. Так что прошу не устраивать дальнейшие разборки в несоответствующей теме. Драйвер многим нравится и пускай они сами решают что им нужно. Мне уже давно надоело доказывать некоторым, что не всегда всё нужно делать по шаблону...



Всех приветствую!
Нашёл время, собрал схему. Подрубил диод 20х - жрёт 32.2в сидит в ложе от модуля, греется как собака. Подскажите, в чём может быть подвох?
Номиналы резистов 62k, 33k и 24k. Схема разводка схемы немного изменена под мой размер дросселя и кондёров.
Дроссель подбирал по параметрам Инфериона, взял вот такой SDR0604-2R2ML 2,2 мкГн http://www.chip-dip.ru/product0/900963264.aspx

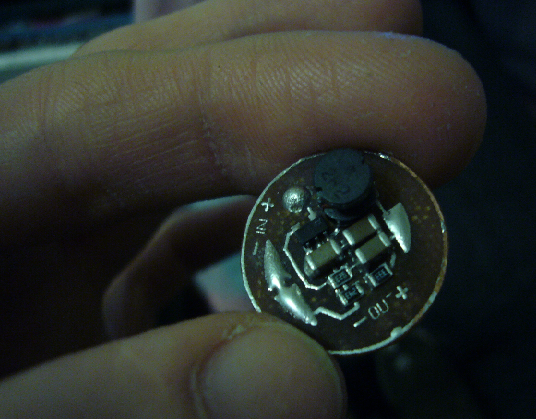

Вот фотка платы:[attachment=0:2wme43f6]плата.png[/attachment:2wme43f6]
Ещё вопрос в вдогонку, перед стартом, платка упала со стола, и примерно 40% верхней шляпки дроселя откололось! Критично ли это и на что это может влиять?



А как мерил? И что такое "ложе от модуля"?



Резисторы судя по всему нестандартные. Как они располагаются у тебя на схема я не знаю. Но есть три варианта расчётных напряжений: 2,48V, 1,8V и 0,96V. С такими напряжениями красный ну явно нормально светить не будет. Ты ИК мучаешь что-ли? И ещё неясно что значит "32.2в". Какое напряжение на FB чипа? Норма 0,5V. Какое напряжение на выходе? Тут ты явно что-то напутал...



Итак, попорядку: Ложе от модуля - это та часть модуля, куда запрессовывается ЛД, и куда потом вкручивается другая деталь с линзой.

Резисторы те которые ты сказал что можно альтернативно использовать:
"К этой схеме, для красного, подойдут ещё вот такие номиналы резисторов: 62k, 33k и 24k."

Располагал их как и положено, по схеме, даже с фоткой твоей платы потом сверялся...
Мерил напряжение параллельно включённому красному ЛД...



НУ ВОТ ЕЩЕ У ОДНОГО ЛД ИЗ ПРИВОДА РАБОТАЕТ ПРИ НЕ РЕАЛЬНОМ НАПЖЕЖЕНИИ И НЕЧЕГО ЕМУ НЕ ДЕЛАЕТСЯ. остается надежда что померил не правильно



Померил к сожалению правильно... Что самое хреновое, что косяков на плате невидно, замыканий вроде нигде нет, да и плату я делал аккуратно... А НАПРЯЖЕНИЕ ОТ ИСТОЧНИКА ПРОХОДИТ СКВОЗЬ ДРАЙВЕР И ВООБЩЕ НЕ МЕНЯЕТСЯ - 4.1в на выходе драйвера без нагрузки.((( Причём я им уже покормил несколько ЛД, пару тройку 20х и один 18-16х... включал не единожды все живы, все работают...

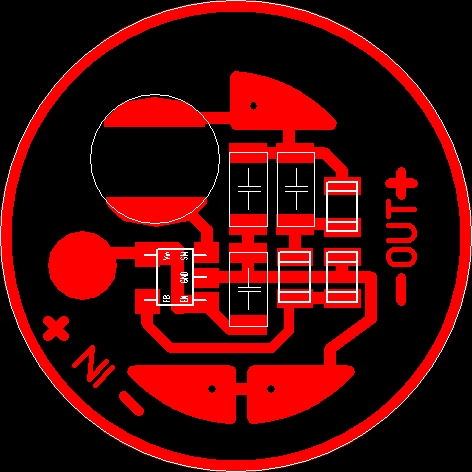

Но что делать с драйвером? в чём косяк? вот схема печатки:
[attachment=0:2b86lag4]1.JPG[/attachment:2b86lag4]

вот детали:
ЧИП РЕЗ 0.063Вт 0603 5% 62 кОм
ЧИП РЕЗ 0.063Вт 0603 5% 24 кОм
Кер.ЧИП конд. 10мкФ Y5V 10В 1206, GRM31MF51A106Z
ЧИП РЕЗ 0.063Вт 0603 5% 33 кОм
SDR0604-2R2ML 2, 2 мкГн, чип - индуктивность (SMD)

что может приводить к таким косякам с драйвером? куда копать?..



Ежели напряг проходит напрямую от источника к ЛД то ищи сопли в пайке, конкретно между входом и выходом. Тут другого ничего не может быть...



Он это говорил про кандёры, а они у меня аш 1206 получается что стабильность даж с запасом, да и одно дело меньшая стабильность и полное её отсутствие)))



Дважды перепаивал микру, припоя минимум, соплей нету, - толку тоже. Потом снял все компоненты, попробую щас всё перепаять...



Меньшая стабильность - причина? . Ага. С 0603 напряжение проседает под нагрузкой на 0,02V больше. Это является причиной прямой подачи питалова с аккума на ЛД?

В общем я немного ступил. Напряжение FB у этого чипа 0,6V, а не 0,5V. Так что теперь всё сходится. С этими номиналами напряжение стабилизации 2,975V. Плюс ещё просядет немножко. Так что это очень безобидный режим. А прямое подключение к аккуму и у меня ЛД выдерживали.

Fonarik на эти грабли наступал. У него сопля между кондёрами висела. Или шлак под резисторами был. Бывало люди даже банально флюс не смывали и удивлялись...
Так какое напряжение на FB? Если выше 0,6V, то явно дело в соплях, если ниже - в грязи возле резистора на 24k...

suslox. Да ты хоть закороти эту катушку - такого не будет. У людей и с половиной катушки работает. В худшем случае из-за неё сработает защита от перегрузки и чип вырубится...

Российская Федерация. Вот зачем сразу гробить детали перепаиваниями, если даже причину ещё не установил?..



Так 4.1в или 32.2в (о которых ты писал раньше)? И странно, что у тебя диод от 32-х и от 4-х вольт не сгорел. Может ты неправильно что-то меряешь?



РФ думаю мертвый чип, т.к. у меня этот чип когда сдох начал гнать напрямую напряжение на лд и один так убил, после перепайки ЧИПА думаю будет норм.



4.2 в это на выходе без нагрузки, а 3.2 в это на включённом ЛД. Мерил параллельно...

Щас я вторую плату замучу, вообще идеально её сделаю, и там посмотрим чип это или кто другой... хорошо что я их сразу две травил!

ЗЫ: вообще странно, с ЛМ2621 вообще проблем небыло с первого раза завелась, хотя тогда это была моя первая печатная плата...((
