Драйвер на NCP1529

Про плавный пуск понял, но с тем конденсатором на 18 пф ерунда какая-то. 18 пф это же близко к емкости дорожек на плате.



Там ёмкости дорожек и на пару пикофарад наверно не наберётся. Ёмкость та, как я понимаю, компенсирует паразитную ёмкость на входе FB, и ускоряет рекцию чипа на изменение выходного напряжения, из-за резкого изменения потребляемого тока. У нас на него нагружен ЛД и ток резко (скачками) не меняется. Так что в нём острой необходимости нет. Да и без него, как правило, всё отлично работает и с динамическими нагрузками...

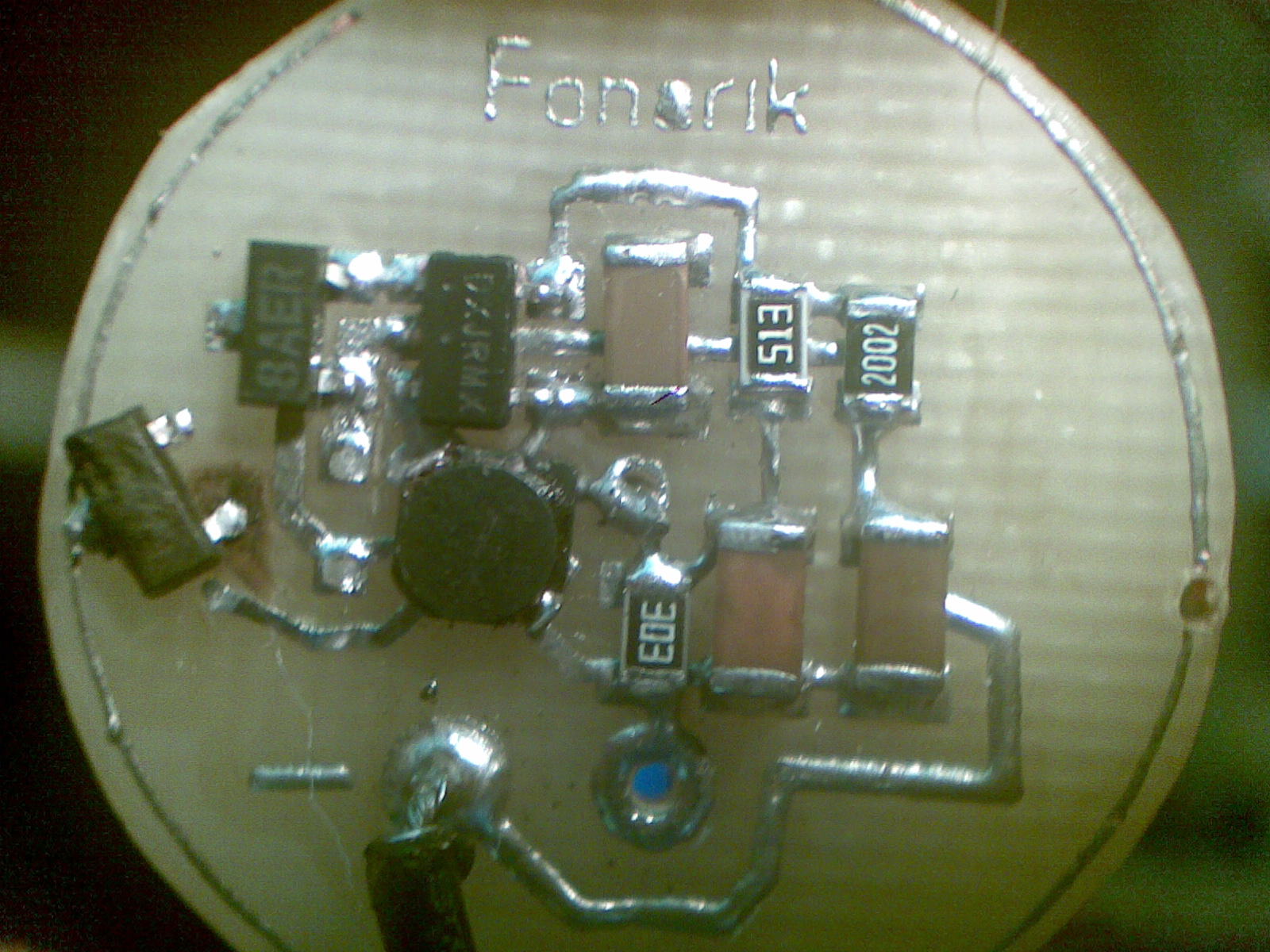

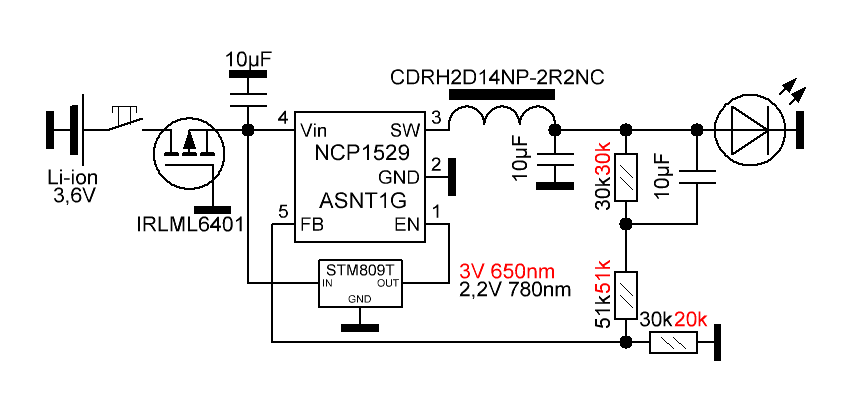

Добавил в схему защиту от переполюсовки и переразряда аккумулятора:[attachment=0:1cgz3pmy]NCP1529 с защитой.PNG[/attachment:1cgz3pmy]Эти две дополнительные деталюшки хорошо вписались в печатную плату, которую вместе со схемой я залил в архив, в первом посте. У супервизора есть неприятный момент - он задерживает включение схемы на 0,2с. Думаю это многие стерпят. Более подходящего я не нашёл. Но распиновка стандартная, так что туда можно влепить и что-нибудь другое. То же самое относится и к полевику. Его можно заменить на какой-нибудь другой P-канальный, со стандартной распиновкой и достаточно низким сопротивлением канала (у этого 0,05 Ом). Стоимость схемы поднимается от силы на 0,5$. Печатка по-прежнему влазит в AixiZ, так что скоро я перейду на эту схему. Она ещё не испытана, кстати...



я может что-то не понемаю но где регулятор тока в этои схеме?Или она умная сама определяет какои ток надо подавать?



Это стабилизатор напряжения.
А ток в зависмости от конкретного экземпляра ЛД будет.
Например:
Вешаю 2x - 0,16A
Вешаю 18х - 0,29A
При неизменном Uвых=3,02В (в схеме для красного ЛД)
Все зависит от ВАХ ЛД, при Uвых=3,02В на ЛД-ах одной скорости м.б. разный ток, +- в некоторых небольших пределах.



У меня обычно на 18х получается 280мА, на 16х 230мА, а на 22х 430мА. Причём 16х на 250мА долго не жил, как и 18х на 320мА. А это рекомендуемые для них токи... Тут ещё вечно уговаривают напряжение поднять, чтоб ЛД больше кушали. Пока сопротивляюсь. Лично мне и 430мА с головой хватает. И светит и жжет отлично...



суслокс, уменя 16 х ЛД из говноасуса хавает 375 ма живой почти 3 недели... посмотрим что будет дальше...
хочу отписатся по поводу дополнений в схеме. супервизор по даташиту даёт задержку при в ключении 200 мсек, тоесть 0.2 сек, но на практике это от 0.3 до 0.5 сек а хотя хз... на глаз точно не определиш. короче задержка есть, и она чувствуется. когда акум садится до 3 вольт, лазер начинает мигать с частотой гдето 1.5 - 2 раза в секунду.
по поводу полевика: видимо я первый кто испытал схему я всё правельно впаял, всё прозвонил, замыканий небыло... включаю, полевик задымелся, накалился, и пи*дец.... как пожже выяснилось, ИНФЕРИОН немножко неправильно сделал разводку... бывает... полевик не дорогой, 1.5 грн стоит... так что пока работает без него...
ВЫВОД: для тех кому задержка при включении около 0.5 сек несуществена, изменённая схема в самый раз
----добавлено----
всётаки это лд сдох.... после 3 недель работы...



А можно как нибудь изменить схему, чтоб можно было самому регулировать ток на лд?



Т.е. только через напряжение можно управлять током?



ну а если мне не нравится ток в 400 мА например, и я хочу 500 подать, что делать?



засада прям, драйвер хороший, простой, а такая засада с током... что-нибудь есть аналогично надёжное, качественное но с регулятором тока?



Suslox не путай человека. Ток можно выбрать спокойно и на этом драйвере. ГХ-22 хавает на 3в=450ма. на 3.1в 500ма.
Т.е. можно просто увеличив напряжение, увеличить и ток! Только точно тут ты его не помериешь. Но можно!



Человек спрашивал можно ли его регулировать. Так всетаки ОТВЕТ - МОЖНО. Но точность будет неахти. +-30ма.А может и боольше...



30 мА это много... таким разбросом можно спокойно убить диод... Да ещё и всё косввенно, нельзя просто сунуть амперметр и всё померить... Т.е. это драйвер работает по принципу "тебя не спрашивают, как питать лазер, я сам знаю как питать, не суй свой нос в чужой вопрос, мне видней, я крутая микросхема!"

Хотелось бы что нить более прозрачное, где как задал, напругу - ток, так оно и идёт, стабильное и чистое.... Если кто занет такой драйвер - ткните носом плз!
ЗЫ: лм2621 не предлагать))
