Драйвер на NCP1529

В том же Киеве я и сам беру. Только можно брать от одной штуки и стоят они там по 9грн, не учитывая скидку за большое количество (10% от 2шт.). Фирма - IMRAD.



О! спасибо огромное!



Надо будет 808nm изучить как нибудь...
А-то одни говорят 2V, другие 1,7V, третьи 1,8V...



Они разные бывают, безопасное падение напряжения у них зависит от мощности диода! Слабенькие - до 1.8В, 0.5Вт - 1.8-2.0В и 1Вт - 2,0-2,2В...



У красных та же ситуация, но разброс небольшой. Вполне возможно, что 22х и при 3,1V хорошо себя чувствовать будут... Жаль нет статистики толковой...



Думаю, у Артема статистики предостаточно!



А 0.6V это постоянная величина? А то хочу напругу по больше...
И как первые 2 велечины влияют?



0,6V - опорное напряжение микрухи. Да, величина постоянная.
Соотношение первых двух величин влияет на стартовое напряжение. С него плавный пуск начинает напряжение плавно поднимать. Оптимально стартовать с 2...2,2V (ток зажигания). Если убрать первую величину (30k) - получишь стартовое напряжение...
Этой формулой только проверять удобно. Расчитывать лучше через ток, по закону Ома...

Часть сообщений перенесена сюда: http://www.lasers.org.ru/forum/viewtopic.php?p=49403#p49403. Причина - опять 25..



INFERION какие размеры у деталей SMD используемых в схеме?
Они же отличаются, какие купить надо?
И плату делал "на сковородке и утюгом"?

P.S. В статье не указано про это, только мощность на схеме резисторов показана, а что кондер тантал, это понятно....



А ты внимательно прочитай всю статью и поймеш



Может кому полезно будет. Относительно простой способ замера тока ЛД в этом драйвере. Т.к. он импульсный - его потребляемый ток ниже тока самого ЛД. Руководствоватся КПД слишком коряво. Включать амперметр между ЛД и драйвером нельзя, т.к. драйвер - источник напряжения, и амперметр сильно повлияет на результат своим внутренним сопротивлением.
Чтоб померять ток, можно поймать нижнее граничное напряжение питания, при котором чип переходит в линейный режим из-за нехватки питания. Он тупо открывается и превращается в резистор, сопротивлением где-то в треть Ома. В таком режиме потребляемый ток соответствует току ЛД и мерять его можно на входе схемы.
Нащупать этот режим проще всего снижением напряжения питания до тех пор, пока потребляемый драйвером ток не начнёт падать. Он сначала будет расти, затем остановится и начнёт падать. Пиковое значение и есть ток самого ЛД. Обнаружится он при напряжении питания где-то в 3,2V.

Появились пара неприятных новостей:
1. Я сегодня убил переполюсовкой один драйвер. К счастью ремонтируются они запросто (положил на утюг и заменил деталь). Зато теперь знаю его поведение после переполюсовки. И оно неприятное. Чип пробивает не лучшим образом и ЛД почти на прямую подрубается к аккумулятору...

2. 4eef убил им свой ЛД, который при напряжении 3,05V начал кушать где-то 0,5A. Диод 16х, из ASUS 1608. Он его до этого ни разу не подклюал. Только выковырял с привода и уже посмертно выяснил, что он жрёт больше положеного. Так что белые вороны, с пониженым падением, всё-таки существуют. А вот его ноутбучный ЛД (из стационара на сепике) отлично работает...

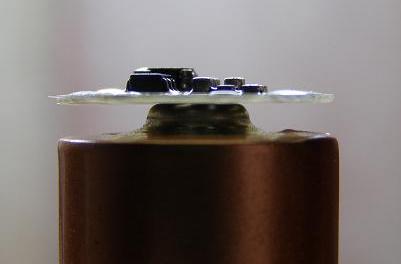

И пара фоток на десерт:[attachment=1:3dhwjxdk]PC183565.JPG[/attachment:3dhwjxdk][attachment=0:3dhwjxdk]123.JPG[/attachment:3dhwjxdk]Круглые платки с "фолетовыми", "красными" и "инфракрасными" дровами, толщиною 1,9мм и диаметром 14мм...



А что с питанием 808 диода. Разобрался кто нибудь?????



Кстати еще один интересный факт. У Инфериона при использовании деталей размеров 0603 на выходе напруга просаживается при подключении нагрузки где то на 0.05В. У меня же при использовании 0805 и номиналов из схемы - держит железно 3.05В хоть с нагрузкой, хоть без неё. Может этот результат из-за кондеров, а может из-за чипа. Но факт остается фактом.
Раз уж здесь упоминался мой ник то отпишусь о своей схемке)) Стабильность работы просто поражает. Тестировал паручасовым прогоном на своем ноутбучном 8х диоде. Ему, сцуко, нравится)) Никаких намеков на деградацию, перегрев etc etc... При включении яркость нарастает плавно, для глаза приятно выглядит. Жаль, только, что убил ЛД с ASUS 1608P3S... Там как то интересно получилось. Включил - жжет, зверь, лучем дырки в пластмассе делал... Отсоединил аккум, обратно присоединяю - разгорается, и в самый последний его выбивает. Потом сделал разбор полетов, почему же так... Оказывается, схема от аккума жрала чуть более 400мА (а я еще удивлялся почему дроссель теплый), на выходе было около 0.5А... Это означало что нормальное падение напряжения у этого диода было не среднестатические 3в, а много меньше. Зато как ни странно, у моего соседа (Makaveli1993) этот же драйвер с подобным диодом живет уже не первую неделю))
Вцелом впечатление от драйвера положительное. Радует простота, универсальность и стабильность.



Я уже закупил компоненты 0805 типоразмера. Соберу пару десятков драйверов на них и посмотрим на результат. Просадка напряжения для этой структуры очень странная. Ведь у таких понижающих схем обратная связь лишь компенсирует просадку в чипе и дросселе, на активном сопротивлении. Т.е. запас по усилению ошибки просто огромен, а у меня вот такая кака получается. Но хоть и просаживается немного, но держится стабильно.
4eef. Кстати, у Makaveli даже с твоими 0805 просаживается так же как и у меня. Но я не сильно на это жалуюсь. Чип стоит в 5 раз дешевле ближайшего аналога, который у меня даже не заработал...
Скинешь мне фото и разводку в аську. Есть подозрения, что это у меня из-за паразитной ОС по току в разводке ПП. Какая-нибудь дорожка работает как токозадающий резистор. Вообще я этот вопрос изучу осцилографом и мультиметром. Если на FB напряжение тоже проседает под нагрузкой, то дело в чипе и боротся бесполезно. А пульсации там тоже не понимаю как влиять могут. Они что под нагрузкой, что без неё имеют одинаковую амплитуду...



Разводка твоя, зовется "Драйвер круглый 0805".



Немного оптимизировал разводку. Перезалил в первом посте. Блин. Новый фотошаблон делать теперь...



Вот гад, сглазил!
Этим диодам скорей всего нужно другое напряжение, меньше 3-х вольт... Когда он работал - грелся как советский утюг, выручала, наверно, длинна кристала. Потому он и сдох, кстати в присутствии 4eef'a

Ещё один казус с этой микрухой случился при сборке драйвера для ИК ЛД, на выходе ровно столько, сколько на входе, что за ахтунг не пойму, напряжение на FB 0.24В., вчера сжег ИК, подключив его не замеряв параметры схемы... сейчас выкупаю схему в спирту(а может где флюс затёк...) и попробую ещё раз...

Всё, заработало=)
оказываается просто были спаянны дорожки...=( перепаял плату - всё работает теперь как часы!
