Драйвер на NCP1529

Тема в разделе 'Проверенные драйвера', создана пользователем INFERION, 29 окт 2009.

  1. suslox

    suslox Пушистикс Staff Member

    лан, спор ни о чем, тк схема и тема не моя. но народ собирает и никто пока не жаловался, что лд сгорел)

  2. Vanek

    Vanek Пользователь

    охх, опять, чувствую, щас начнется. окай.
    по схеме на этой НЦПшке собран драйвер для обычных диодов с привода, по данной схеме там 3 вольта на выходе, это для красных ЛД. микросхема мощная, при токе в 500мА у меня нагрева не было, хороший высокий КПД под 90%. у красных и ИК диодов ВАХ при разных температурах вполне нормальная, так что стабилизируя напряжение, ток на диоде выходит тоже вполне стабильный (при условии что температура не падает в минус) и питать их напряжением по этой причине можно без проблем. где то тут был спор по этому поводу уже, не будем его снова разводить, да, при питании напряжением минус один- при переохлаждении в минус диод дохнет из за повышения КПД и повышения тока, но это не столь значительно, этим можно пренебречь.
    как регулировать ток? все просто, вспоминаем закон ома, напряжение и ток зависят друг от друга, при условии нормальной ВАХ тут этот закон действует тоже (не так, как с резисторами, но при плюсовых температурах вполне нормально и за рамки не выходит), и изменяя напряжение мы меняем ток. но этот драйвер разрабатывался разработчиком как не настраиваемый, с которым ЛД сам себе выбирает нужный ток. в 95% случаев, нормальное падение напряжения у красных ЛД ровно 3 вольта, на них то и настроен драйвер.
    почему не стабилизатор тока? разработчик пытался сделать схему с высоким КПД и компактностью высокой чтобы в аиксиз схему впихнуть. схемы стабилизаторов тока имеют меньший КПД по причинам падения напряжения еще и на токовом датчике, а микросхем с низким опорным напряжением я не видел (0.5 вольт- самое меньшее, но и это много для высокого КПД), более того, при мелком падении напряжения нужны довольно таки редкие компаненты- низкоомные резисторы, которые далеко не все могут достать. чтобы же снизить это опорное напряжение нужно включать в схему еще деталей, а при мелких нужных размерах это невозможно (в аиксиз иначе не влезет). и еще одна причина- разработчик хотел сделать такую тему, чтобы драйвер можно было включать без нагрузки без опаски подключения ЛД с его последующим сгоранием, как на стабилизаторах тока которые без нагрузки работать не могут.
    так что по причинам, которые я написал (нормальные характеристики ЛД, высокий КПД, возможность включения на холостую, высокая доступность компанентов) и был сделан стабилизатор напряжения, но он нормально работает только при учете подключения красных и ИК ЛД.

  3. SmileY

    SmileY Новичок

    Накопилось, так что выскажусь. Прежде всего хочу поблагодарить всех тех, кто тянул и тянет этот форум своим умом и полезными советами, делится успехами и неудачами. Давно я хотел лазер сотворить, да паять не умел) Полтора года назад устроился мастером по ремонту мобильных, ноутов. Научился и паять, и BGA накатывать и после стиральной машины телефоны поднимать. И вспомнилась мне моя мечта лазерная. Давай рыскать по просторам интернета, наткнулся на этот чудный форум. Скажу сразу - драйвер получался лишь на LM317, но ведь это не платка диаметром 14 мм, легко помещающаяся в фонарик для одной АА батареи, как мой финальный вариант драйвера на NCP. Вообщем, год мучался. Сначала не мог нигде достать микросхемы ( в моём городе ужасный выбор, а в нете боялся заказывать), спалил кучу диодов отовсюду, потом немало драйверов, потратил кучу денег на указки в поисках нормального, удовлетворяющего меня коллиматора, влил около 1000 грн в это всё. Сейчас результат лежит на работе, ждет просветлёнки китая и медного радиатора с завода. Но всё дело в том, чт за это время я научился неплохо читать принципиальные схемы, разбираться в инет магазинах, вообще полюбил собирать что-то электрическое своими руками) Сейчас почти готова портативная паяльная станция с 12В 8Вт паяльником, работающая от сборки мобильных Li-ion на повышающем стабе напряжения. Вот только встраиваемый вольтметр приедет для регулировки мощности паяла и все, готово. Сейчас около 1.5-2ух часов непрерывной работы. Удовольствие неимоверное от нового увлечение.
    Вообщем, спасибо вам, ребята)

    suslox нравится это.
  4. jedy666

    jedy666 Новичок





    почему именно такие резисторы. ведь в схеме 20 30 и 51 кОм? можно использовать дроссель с током 595 мА. если лд 22x? на сколько больше можно частоту у дросаеля и как ее определить(нигде не пишется)?

    Last edited: 13 ноя 2014
  5. suslox

    suslox Пушистикс Staff Member

    если есть проблемы с указанными деталями, могу помочь - у меня есть в закромах:)

  6. jedy666

    jedy666 Новичок

    заказывать не выгодно. почта России 180р стоит

  7. suslox

    suslox Пушистикс Staff Member

    да, если это посылка. мелкие детали без проблем проходят в заказном письме, а это порядка 40р.

  8. Sky)

    Sky) Поделил на ноль

    Суслик, NCP в сборе у тебя сколько стоит?

  9. oleg-191

    oleg-191 Новичок

    Добрый день!

    Как исходный драйвер приспособить для питания диода с рабочим напряжением 1.8В?

    Помогите, пожалуйста, подобрать сопротивления.

    Детали:
    Питать буду от аккумулятора 12В через DC-DC, на вход могу подать любое напряжение от 0в до 12в

    Ток у диода 800мА, эта схемка, как писал автор в известной теме, гарантированно выдаст до 600мА, потом уже вопросы. Это неважно, пусть выдаст хотя бы 600мА.

    Защиты от переполюсовки мне не нужно, не ошибусь, один раз подключу.

    Прошу прощения у Администрации, если по незнанию создал тему не в правильно разделе.

    Спасибо!

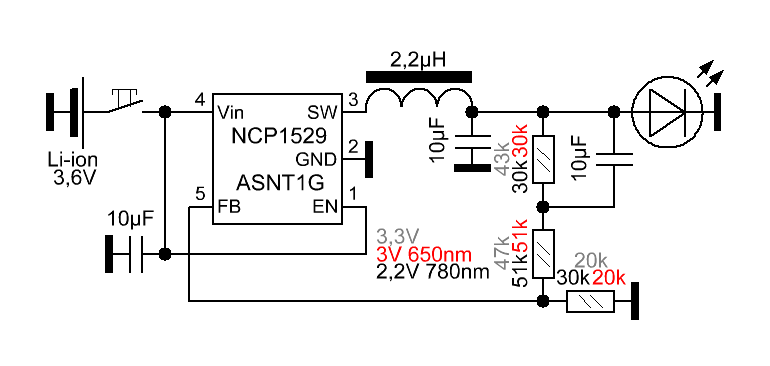

    Вложения:

    • NCP1529.PNG
      Размер файла:
      21,3 КБ
      Просмотров:
      1.363
  10. oleg-191

    oleg-191 Новичок

    Помогите, пожалуйста, подобрать сопротивления в изначальной схеме для диода с рабочим напряжением 1.8В.

    Питать буду от аккумулятора 12в через dc-dc преобразователь, на входе могу любое напряжение выставить.

    Рабочий ток на диоде 800мА.

    Спасибо!

  11. Rotgar

    Rotgar Пользователь

    ST1SS40 питание до 18В, всё есть в даташите, ёмкость выходных кондёров 100-200мкф керамика, отличное питалово для ЛД, ИК у меня питает 100мкф на 1А.

    Напряжение НЕ надо, ток надо. Напряжением питать нельзя, для TTL резистивный балласт на 0.5-1В.

  12. oleg-191

    oleg-191 Новичок

    Спасибо большое за ответ!

    Сбит с толку на самом деле.

    В этой теме писали, что этот драйвер стабилизирует напряжение, а не ток. Мол диод сам отберет нужный ток.

    Для ИК диодов все наоборот, нужно ток стабилизировать?

    А напряжение диод сам выберет? У меня на покупном маломощном драйвере при снятии 830нм диода напряжение 3.0в, с диодом 1.8В.

  13. Rotgar

    Rotgar Пользователь

    Сорри опечатка в торопях ST1CC40.
    Ни чего подобного! Для всех диодов по одинаковому!
    В морду дай тому кто это сказал!
    Не в коем случае не рекомендую питать нагрузку с крутой ВАХ напругой без ОС по мощности или току! Эта схема для идиота, а выложил её всем известный барыга, да а их сайт х_о_б_б_и еще и кидала. Для инфы напруга на красных ЛД при нормальных токах не выше 2.6В. Вообще тут нужна схема с общим - так что придётся делать по настоящиму.
    Вообще не кому не рекомендую разработки этого автора не чего хорошего он вам не даст, ему надо бабки собирать и всех за лохов держать. Если интересует пиши в личку, кину схему с общим -.

  14. suslox

    suslox Пушистикс Staff Member

    вот с этим поспорю - у красных из 22х приводов прямое падение действительно порядка 3в.

  15. Rotgar

    Rotgar Пользователь

    На каком токе? А какие там диоды? 3В будет на макс токе для импульсного режима или даже выше. Но даже если и так то это не обязывает другие диоды приравниваться в такому же падению.
    Последние драйвера могут питать от ИК (2В) до зелени (7В) без каких либо отклонений тока.

  16. Alex Kalandyrets

    Alex Kalandyrets Новичок

    Доброговремени суток, есть здесь кто?!
    Дайте пожалуйста фотопечатку под первую версию драйвера.
    Не могу найти так как остались только вторая версия.
    Заранее спасибо

  17. bass_89

    bass_89 Новичок

    Так в шапке лежит архив, там и есть печатная плата

  18. Alex Kalandyrets

    Alex Kalandyrets Новичок

    там печатная плата второго варианта драйвера

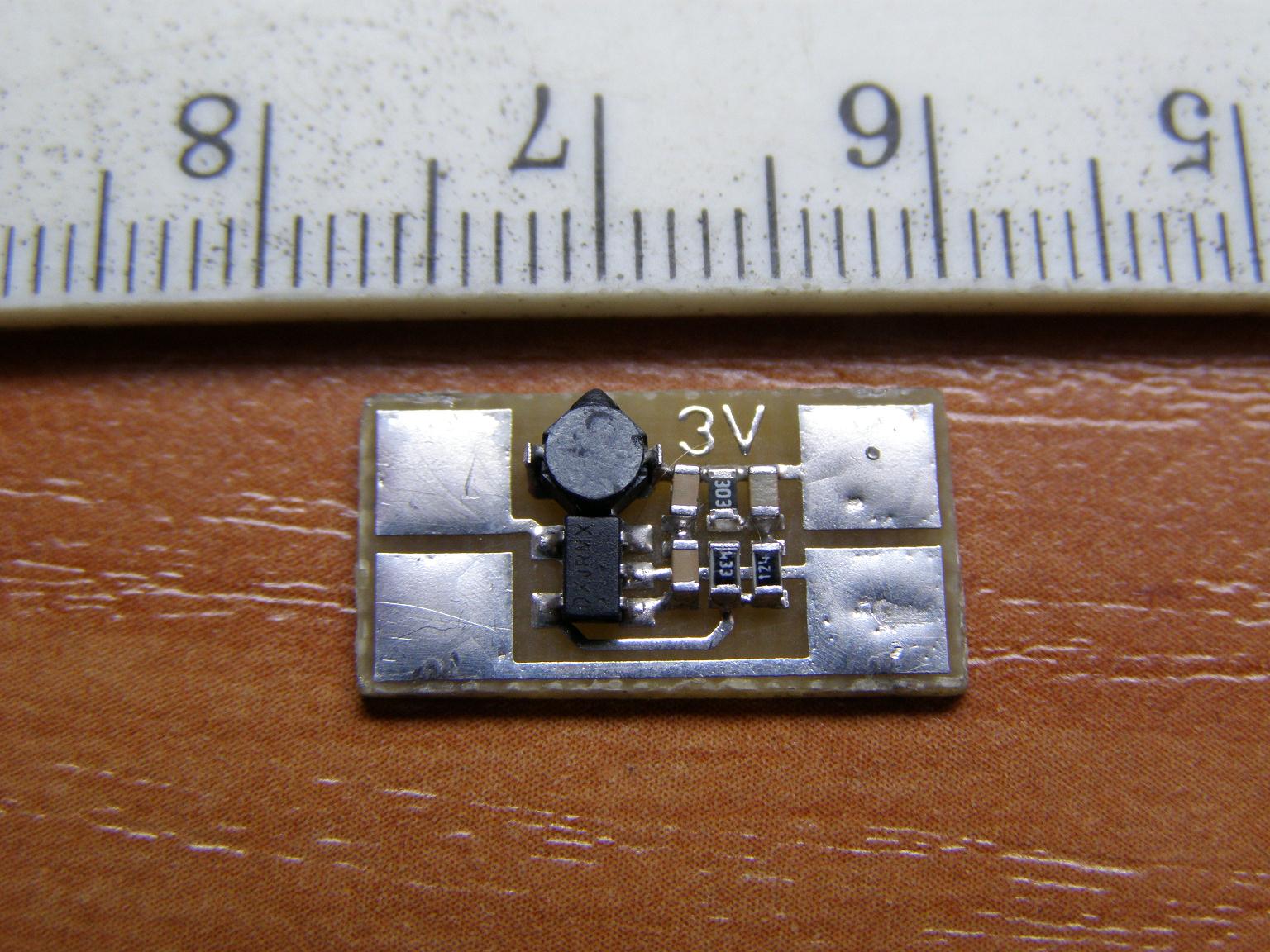

    мне бы для вот этого драйвера


    Вложения:

    • NCP1529.JPG
      Размер файла:
      241,1 КБ
      Просмотров:
      1.086
  19. bass_89

    bass_89 Новичок

    в шапке лежит архив NCP1529.zip а нем есть все виды печатных плат, и та что ты прислал, просто там есть вкладки, на разных вкладках разные печатные платы, смотри внимательней. Пользуйся прогой Sprint-Layout

    suslox нравится это.
  20. Alex Kalandyrets

    Alex Kalandyrets Новичок

    Спасибо большое. Сейчас посмотрю.

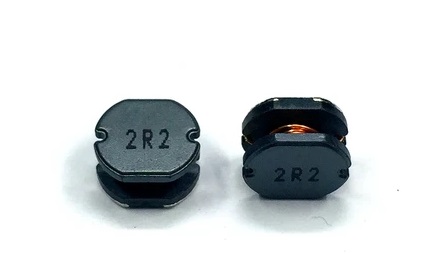

    Скажите а для этого драйвера подойдёт этот дроссель? CD43 2.2uH 2R2


    Вложения:

    • IMG_5048.JPG
      Размер файла:
      20,1 КБ
      Просмотров:
      736
