Драйвер на NCP1529

Помню я ее тестил на светодиоде на 5 Вт. Сила тока достигала 0,95 А при напряжении на диоде 3,5 В и при входном 4,1 В. Так что выжмет она вполне. Заряжать я буду не Li-Ion, а обычные 2 шт. пальчиковых АА аккамулов. Им самое то ток в 1 А. А напряжение само ограничится к концу заряда, соответственно, и ток уменьшится. Ну и второй тип - это LiFePo4. Им точно по барабану на ток заряда - хоть 3 А подавай при их емкости 1000 мА. И повторюсь, напряжение ограничится само к концу заряда. Весь вопрос, не сдохнет ли схема, если напряжение на выходе будет просаживаться с 3 до 2 В в начале заряда при максимальном токе 1 А.



Во-первых, мне не требуется стабилизация тока, во-вторых, питать я буду не от компа. Я сам прекрасно понимаю, что там максимум 500 мА. А запитаю от сетевого БП на 5 В 1 А. Он вполне потянет. Что мне нужно при зарядке - это ограничение напряжения к концу заряда и все. А ток в начале зарядки будет 1 А (схема будет работать на максимуме), и в конце снижаться до нескольких мА. Или я в чем-то не прав? Конечно, я могу использовать спец. схемы, но заказывать их и собирать мне как-то влом. Учитывая, что в свое время я заказал 5 штук NCP1529, и уже сделал из них готовые платы на напряжение 3...3,3 В в зависимости от ситуации. И сейчас как раз валяются две готовые платы без дела.



Я это понимаю. Но ток в конце заряда снижается, когда напряжение на аккумуляторе доходит до требуемой величины. И не думаю, что схема на NCP1529 будет давать на аккумулятор больше, чем 1 А в начале заряда. Как раз 1 А самое то для заряда пальчиковых АА аккумуляторов емкостью 2000...2700 мА. С другой стороны, если мы будем стабилизировать ток в 1 А, не стабилизируя напряжение, то последнее в конце заряда может вырасти вплоть до 1,8 В и выше на каждом аккумуляторе, и он просто умрет. А заряжать токами 300...500 мА мне не хочется, т.к. очень долго. А тут 3...4 часа, и полная зарядка обеспечена.



В чем проблема? - ставишь обычную ЛМ-ку, регулируешь напругу на выходе до конечного на аккумах, макс ток ограничиваешь на входе резиком - ФСЕ!
(еще можно на выходе шоткарь поставить для избежания разряда при пропадании сети(учесть при регулировке))
Любой китайский адаптер выдает как раз 1А, зачем от сети городить импульсный стаб?
2-3 ватта рассеяных на резике и ЛМ-ке - ничто..



Ставить ЛМку и резистор мне никак не хочется. Во-первых, энергопотери, во-вторых нагрев. Зачем это надо, когда NCP1529 спокойно понизит напряжение с 5 до 3 В при КПД 80...90%? А вот на резисторе и ЛМке потеряется где-то 50% точно. А заряжать качественные пальчиковые АА аккамулы типа sanyo eneloop током 1 А - это нормально, они почти не греются, в отличие от обычных ширпотребовских.



- когда коту нечем заняться - он лижет яйца..
! какие там можно учитывать потери!- если предполагается питание от сети? в адаптере уже до 5 Вт высаживается.
если такова забота об экологии тогда и лепить уже что-то экономичное прямо из 220В.



Спасибо. Тогда думаю соберу простейшую понижайку на MC34063, и настрою на напряжение 3 В и ток 500 мА, чтобы не париться.

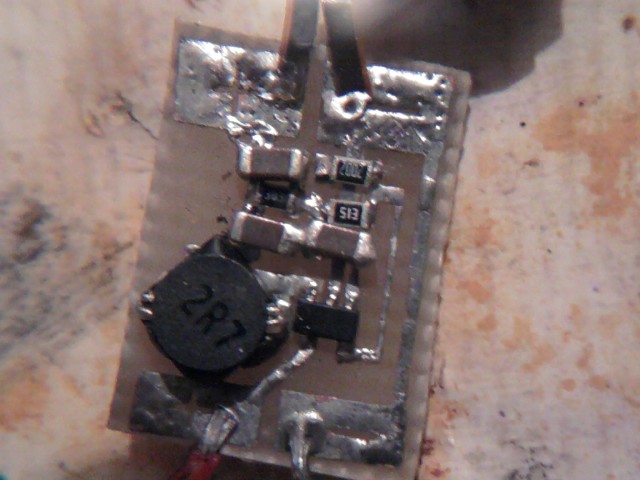

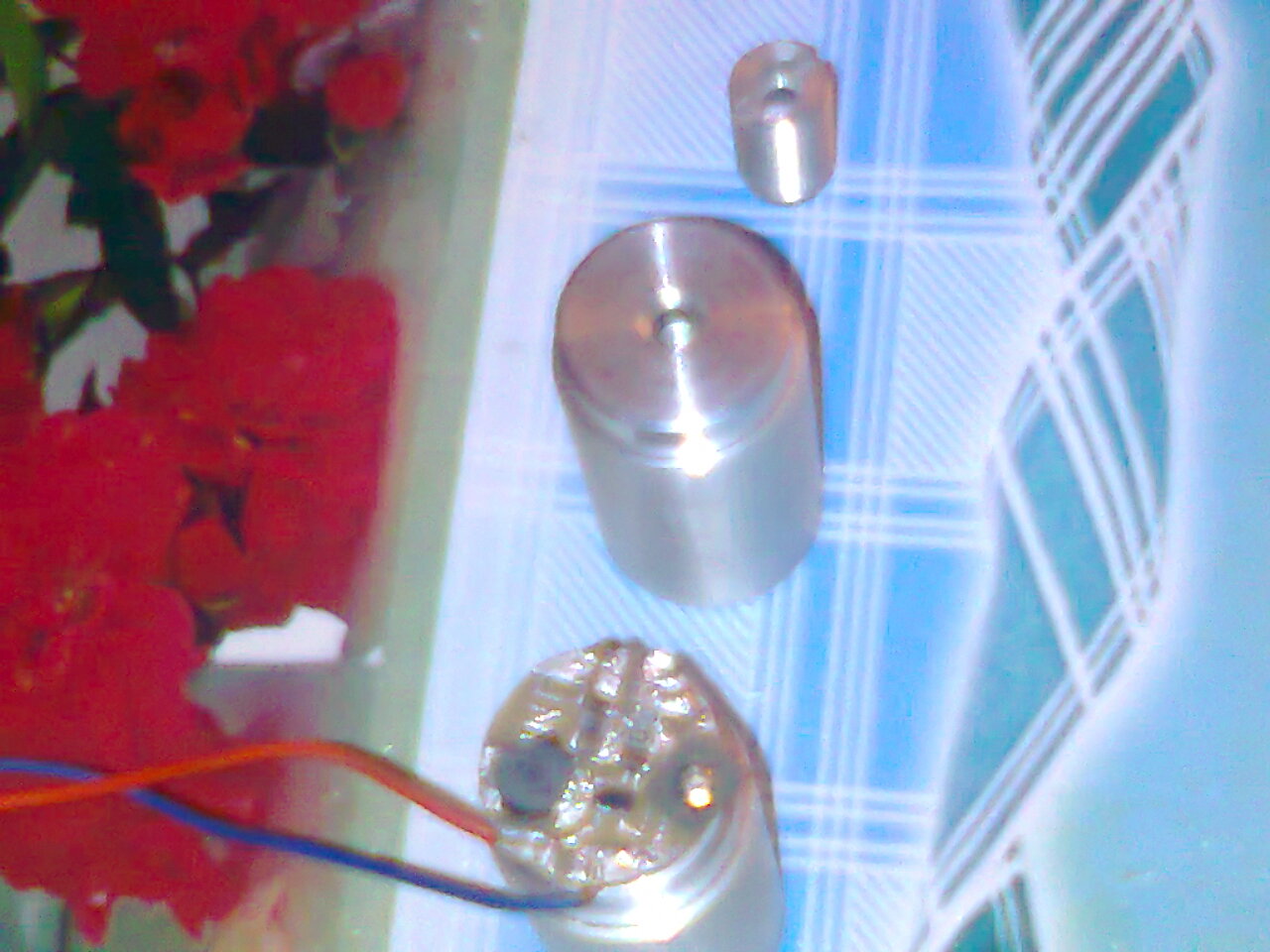

вот собрал драйвер,пока черновой. если греется дроссель это нормально?гдето 40градусов за минут 10
работы

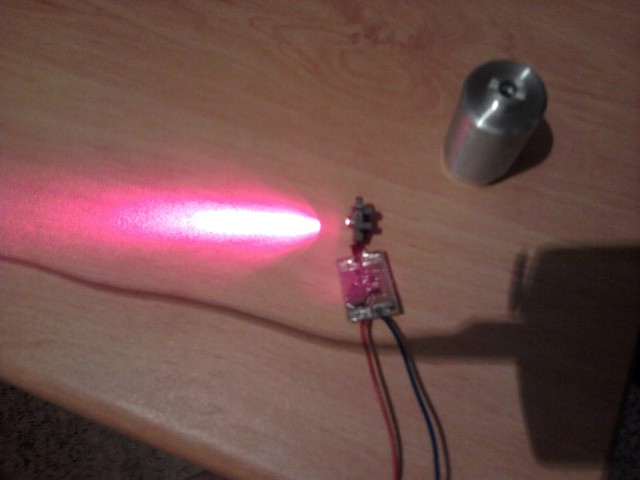

Добрый вечер у меня возник вопрос по поводу этого драйвера.Собрал я его с большим трудом.пока деталей дождался пока приедут от не терпячки с ума сошел.Всё спаял как положено для 650 нм .Выдавал он у меня 2.88 диод от этого напряжения ели светил.Решил я по пробывать поменять резисторы чтоб давал 3.2-3.3 вольта а стал выдавать вобше 2.2 вольта.Хотел ток померять но прочитал что на это драйвере мультиметром не получится .Подскажите что мне делать,а то что то тут не ладное.И можно как нибуть из этого драйвера выжать 3.5 вольта у меня первый лазер спокойно живёт на таких напряжениях.



По мерял напряжение на диоде когда включён там 1.3 вольтаКак такое падение происходит на диоде?



Схема используется под 650нм.Питиется от 3АА акамуляторов.Диод не сгоревший на другом драевере прекрасно светит.
Я тут читал что просто так на нцп не по мяряеш ток она переходит при этом в какой то режим.Меряю вот таким мультиметром http://monitor.espec.ws/section9/topic187086.html
на выходе схемы 2.2 вольта. падение на диоде 1.3 вольта если я правильно пнимаю
