Драйвер на NCP1529

а соответственно и ток



Можно у тебя купить такой один??? С ценой договоримся...

Я тоже хотел бы приобрести..

Я хотел бы приобрести у тебя такой драйвер, ну или тот, что на круглой печатке.. Поговорим???



Ссылки внизу первого поста не работают



собрал лазер на данном драйвере, с модулем Аиксис, сопротивление только по схеме 51Ком не нашлось поставил 46, напряжение на выходе 2,985 волта, питание от 14500, спички жжет спокойно почти моментально, пакеты и изолента само собой. единственно что начинает мигать переодически, тут прочитал что это означает разряд батареии, вытащил, напряжение 3,8. может быть под нагрузкой проседает напряжение? аккумулятооры как приехали так не заряжал их

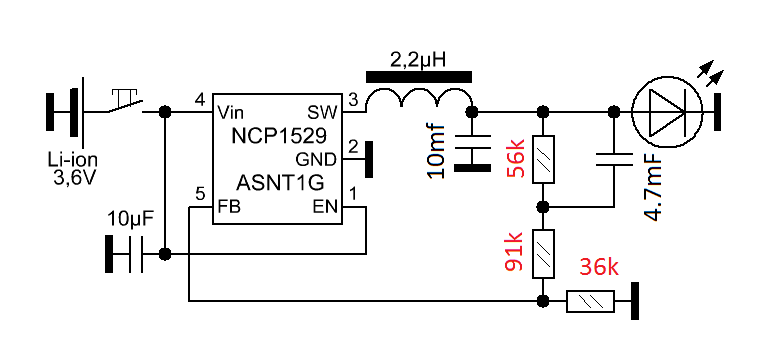

схема из первого поста http://lasers.org.ru/forum/attachments/ncp1529-png.4721/
а супервизоры это что такое?



мигает от просадки напряжения на аккумуляторе под нагрузкой.
можете поставить эти резисторы, их легче найти.
супервизор -- монитор питания.



ясно, спасибо. а вот ещё вопрос, как вы рассчитываете сопротивления на схеме?



по формуле, которая есть в даташите на эту микросхему.



у меня не получается



собрал, с таким трудом а в итоге нада было сразу плату вытравить по человечески 2 микры пахерил



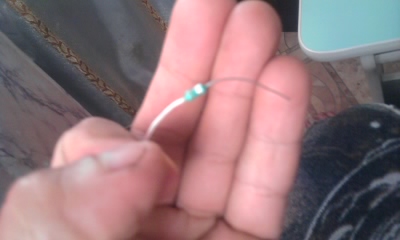

такой дроссель подойдет?2,7мкГн,1,1А для схемы на 1 странице. все есть для драйвера а дроссель... кстати есть еще на 33 мкГн в корпусе как у автора.



народ собрал драйвер по схеме inferno 2.1. Перед тем как подключить новый диод, поставил сдохший, померял ток-70ма, потом другой сдохший тоже 70 ма, потом лампочку обычную тоже 70 ма. Как то странно, так и должно быть? Напряжение 3В выставил. Если подключить новый диод-тоже будет 70ма? Может я спаял не правильно? Хоя напряжение регулируется норм, от 2.65 до 3.22.



то есть, если я подключу новый диод (например от привода 22x) то ток через него составит 400-450 ма? Я на форуме где-то читал что сдохший диод эквивалентен новому (кроме яркости конечно), так почему же через такой же 22x у меня ток 70 ма ?



Запитываю от li-ion аккумулятора 2600mah, на что и рассчитан данный драйвер



Оказалось в итоге что диод из привода LITE-ON DH-20A4H (20х) кушает всего 260 ма при напряжении 3В. Хотя и написано что 20х, выходит что мощность всего ~150 мВт вместо ожидаемых 250. Драйвер в итоге оказался исправен ))



У меня не совсем стандартный вопрос по этому драйверу. Можно ли его использовать для зарядки 2-х пальчиковых АА аккумуляторов от USB током 1 А? Т.е. на входе 5...5,5 В 1 А, а на выходе 3 В 1 А. Не будет ли чип отдавать больше, чем 1 А? А также хотел бы узнать, можно ли на выходе получить 3,65 В? Это уже для зарядки LiFePo4. А то по даташиту вроде как на выходе можно сделать не более, чем 3,3 В. Если что, я сам номиналы резисторов подберу, не вопрос. Вопрос в том, будет ли это нормально работать без перегрузки чипа. Зарядный ток выше 1 А мне не нужен.
