Драйвер на NCP1529

Тема в разделе 'Проверенные драйвера', создана пользователем INFERION, 29 окт 2009.

  1. Мартин

    Мартин Пользователь

    На много пострадает? И будет ли действовать, что диод сам себе ток будет выбирать?

    Ну пока как питать оба не представляю, как и применение...

  2. INFERION

    INFERION Пользователь

    Для красного будет, для ИК ток подбираешь сопротивлением резистора (приблизительно 0,8V/I=R). КПД падает в случае питания ИК диода. Где-то на 25...30%, из-за потерь на резисторе. Но лепить из-за этих процентов отдельный драйвер...
    Просто оба ЛД подключаешь к одному драйверу. Красный напрямую, а ИК через резистор. Что тут сложного то?

  3. Мартин

    Мартин Пользователь

    просто две кнопочки, но надо независимо их включения. значит, должно питание подрубатся независимо к драйверу, и диоды добрубатся независимо. но смысла особого нету в этом)

  4. DJAGER47

    DJAGER47 Пользователь

    Фиолет им можно запитать?

  5. INFERION

    INFERION Пользователь

    Нельзя.

  6. DJAGER47

    DJAGER47 Пользователь

    Жаль,но спасибо.

  7. Mizetsky

    Mizetsky Новичок

    Доброго всем вечерочка.
    Есть предложение по измерению тока лазерного диода.
    В любом драйвере устанавливать токоизмерительный резистор последовательно с ЛД.
    Номинал - 1 Ом - при этом напряжение в мВ равно току через диод.
    Для мощных диодов можно 0,1 Ом.
    У диодов из ПХР-803 средний ток 100 мА при напряжении 5 В, т.е. сопротивление порядка 50 Ом и один Ом погоды не сделает,
    у мощных красных 300-400 мА при 3 В - 8-10 Ом, тут лучше 0,1 Ом.

    INFERION - можно место на плате предусмотреть - правда резисторов 0,1 Ом меньше типоразмера 2010 я не видел, но должно поместиться, да и щупами удобно будет лазить.

  8. suslox

    suslox Пушистикс Staff Member

    отжог...этот метод известен миллион лет и на этом форуме тоже :lol:

  9. 4eef

    4eef Пользователь

    Спасибо за копипаст)

  10. INFERION

    INFERION Пользователь

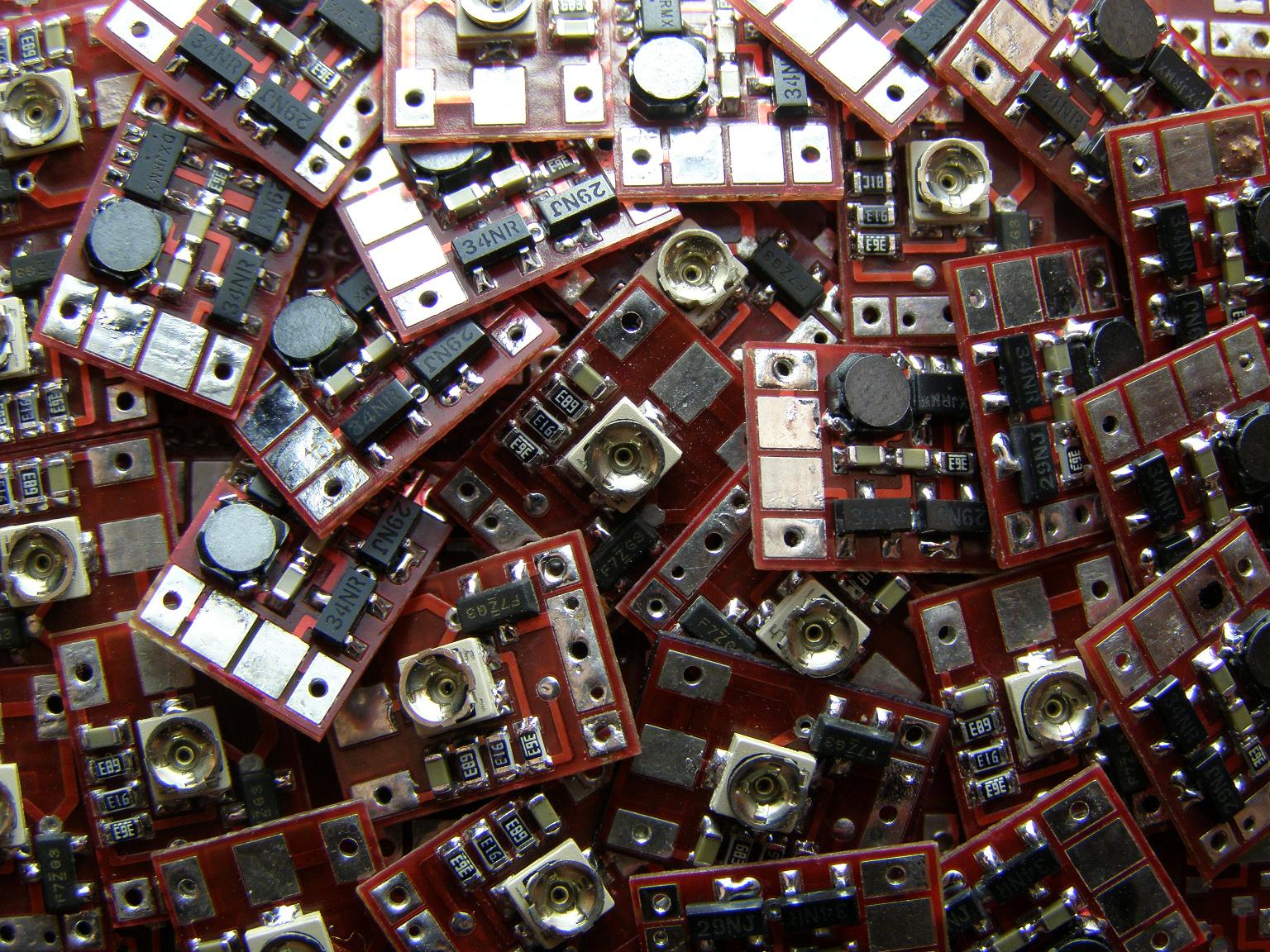

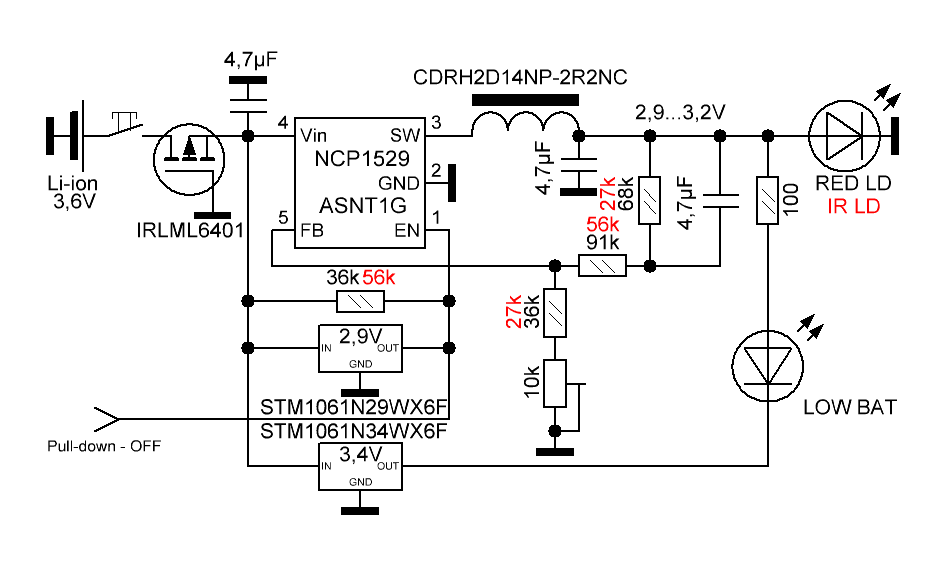

    По-моему это финальная версия:[attachment=0:21j7oihb]P7243755.JPG[/attachment:21j7oihb]Красный 0,5мм текстолит. Нормально пролазит между лапами ЛД. Схема другая, с доступными супервизорами и уменьшеной ёмкостью конденсаторов (на работу схемы это практически не повлияло):[attachment=2:21j7oihb]Inferno 2.1.PNG[/attachment:21j7oihb]Один супервизор зажигает светодиод, когда напряжение питания опустится до 3,4V, а второй тушит всё, когда напряжение опустится до 2,92V. Финальная потому, что дорабатывать тут уже нечего...
    Печатные платы у меня в избытке, так что если кому надо - приглашаю в ЛС.[attachment=1:21j7oihb]Inferno 2.1.rar[/attachment:21j7oihb]


    Вложения:

    • Inferno 2.1.PNG
      Inferno 2.1.PNG
      Размер файла:
      39,4 КБ
      Просмотров:
      2.846
    • Inferno 2.1.rar
      Размер файла:
      11,6 КБ
      Просмотров:
      546
    • P7243755.JPG
      Размер файла:
      414 КБ
      Просмотров:
      1.623
    DeltaDesignRus нравится это.
  11. ysmat

    ysmat Новичок

    а что если сделать комплексную стабилизацию
    как для фиолета
    то есть малое сопротивление в цепи обратной связи
    и через него идет ток от диода
    правда етот резюк должен быть очень маленьким

  12. INFERION

    INFERION Пользователь

    А какой в этом смысл? Ток и так не плавает дальше 10мА...

  13. suslox

    suslox Пушистикс Staff Member

    сигнал Pull-down off дублирует как бы выключение преобразователя?
    типо например к мк можно подать для индикации?

    или это вход принудительного выключения?

  14. INFERION

    INFERION Пользователь

    Это вход, для принудительного отключения лазера.

  15. suslox

    suslox Пушистикс Staff Member

    однако, если супервизор на 2.9в сработает и выключит преобразователь, то на этой линии будет уровень от супервизора?

  16. INFERION

    INFERION Пользователь

    Ну да. Можно заюзать и в качестве выхода монитора питания. Только врятли это кому-то понадобится. Вообще этим выводом по-моему никто ещё не пользовался...

  17. Norton andrey

    Norton andrey Новичок

    Кстати, почему же финальный??? Думаю надо приладить зарядку для li-ion...
    Тогда уже будет просто совершенство!!!

  18. B.E.S.

    B.E.S. Модератор Staff Member

    Зарядка пришаманивается отдельно, на второй плате.А с зарядкой- уже в аиксиз не влезет.

  19. INFERION

    INFERION Пользователь

    Драйвер с зарядкой лучше делать сразу уже на более продвинутом чипе, например TPS63030. И лучше сразу с МК, чтоб и зарядкой рулил, и состояние батареи отображал, и режимы свечения переключал. А это уже совершенно другой уровень, где преимуществ у NCP1529 уже нет. Ведь её фишка в простоте и стоимости...

  20. dmitriynvkz

    dmitriynvkz Новичок

    не удается личное сообщение послать. а можно как нибудь плату получить?
