Драйвер на MC33269DTG

Со свежезаряженых да, но где-то при среднем уровне заряда ток начнёт проседать.



Спасибо, я микруху купил уже, даже две , проблемы только с переменником на 100ом, у нас в продаже минимум только на 300ом есть, впринципе можно заказать но в Минск возят только по 100штук , нонятное дело, при стоимости 1 резюка примерно 0,1-0,2 уе, останется придумать только что делать с остальными 99-ю резисторами

еще вопрос- а если в схему поставить переменник на 300ом, то какие примерно надо поставить остальные резисторы, что б подстроить ток 110-120мА.



Влепи постоянный резистор, под нужный тебе ток (в Амперах), и не мучайся. Сопротивление вычисляй по формуле R=1,25V/I. Мощность резистора: P=1,25V*I. Бери с запасом, чтоб не грелся.



Спасибо))) буду считать, думаю вопросов у меня будет много.

п.с. сижу аж стул горит, так хочу поскорее пошугать соседей инаплонетянским светом в окнах :roll:



Тебе на фиолетовый из PHR-803? Тогда лепи резистор на 12,5 Ом (ну там плюс-минус, или скрутку из разных номиналов сделай...). Минимальная мощность 0,125W, оптимальная 0,25W.



нее, ентот ЛД вот какой: http://cgi.ebay.com/New-100mW-405nm-Blu ... dZViewItem с ебэя, хотя мне так и кажется, что он из ПХР-803, хотя там были деоды где так и указано, что выдран из ПХР, но я решил взять этот, посмотрим что за какос такой
( он стоит один как вся ПХР каретка, а выдраный из ПХР ЛД стоил вроди 6 у.й.)

правда никаких графиков и хар-к на него я не нашел кроме того что 100мА- для нормальной работы, можно и на 200мА но ресурс его резко снизится, я думаю можно смело 120мА дать, хотя это только теория , вот
как те кажется, сопротивление все равно надо будет 12,5 ом ставить на 0,25 ватт и от него плясать больше-меньше????



этот бы купить: http://cgi.ebay.com/New-250mW-405nm-Hig ... 3ef7c206a7



Это и есть ЛД из PHR-803 . Много ли ты знаешь кареток со 100mW (точнее 105mW) фиолетовыми ЛД? Я только одну. И на фото видно что он выдран с головки. Слишком уж характерный огрызок текстолита на его ногах висит... В общем 12,5 Ома какраз 100мА тебе и дадут. Можешь уменьшить до 12-ти, для удобства.



спасибо , ну ПХР так ПХР, главное цвет , я правда еще не расчтывал схему с 12,5ом, но может знаешь такой примерно ток будет на ЛД (с 12,5ом и 12ом).



есть вопрос, если контур с ЛД по кирхгофу расчитывать, то какое на ЛД напряжение будет??? (для норм. работы вроди 5В, или ошибаюсь?????)



Непонял, по какому гофу ?..

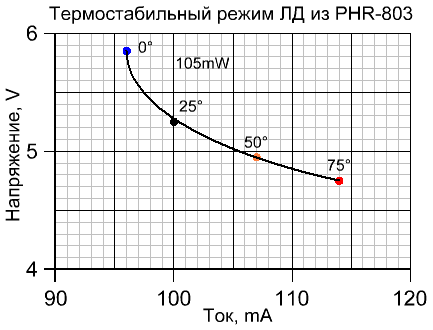

Я график даже рисовал:[attachment=0:3vi2mh3o]pitanie PHR-803.PNG[/attachment:3vi2mh3o]Вот тут и смотри напряжение и ток, в зависимости от температуры. Вобщем-то да. при 100мА будет около 5V...



так, еще вопрос, а какое падение будет на микрухе, и в расчере стартовое напряжение на аккумах брать как 7,2 или 8,4В??????



гы, надо будет посерьезнее теплоатвод сделать, ато мой план по питанию ЛД током в 120мА а график не вписывается



На микрухе около 1V. Загляни в её даташит. У аккумуляторов напряжение полного заряда - 8,4V, а полного разряда - 6V. Но они полностью садится не будут. Схеме для работы понадобится около 7,25V. Но больше половины заряда они отдадут. В твоём случае это часа два свечения...

А при чём тут план? Это график на выходную мощность в 105mW. У тебя же тогда другой немного получится. С чуть бОльшим напряжением падения.



в моем случае, это от литиев по 140мА?????
кстати, ты был прав 12,67ом для тока примерно в 120мА, если я нигде не ошибся, как считаешь, на практике распайка повлияет на риальный ток или будет близко к теории.
Тогда паходу надо поменьше сопротивление поставить



Опечатку исправь . 120A многовато для ЛД . Таким током уже трубы варить можно...
Не повлияет ничего. Даже мерять ничего ненадо. Это ситуация, где калькулятор точнее мультиметра...



так это нет никакой опечатки я ж трансформатор тока под ЛД собираю

слушай, но все же, у меня переменник на 300ом есть, если его для подстройки поставить паралельно с резистором, то какой резистор нужно ставить????



Слишком высокое сопротивление. Регулировать плохо будет. Очень нелинейно. Где-то на 16 Ом ставь. Только тут лучше изначально на нужный тебе ток расчитать сопротивление и впаять его. Отклонения будут минимальны.
