    Решил открыть тему про драйвер, который я использую. Артемка разработал упрощеную схему на этом чипе. Ее я и публикую.
    Минимальный ток 30мА максимальный 560мА. Для того, чтобы запитать красный диод надо 4,5-5,5вольта, для того, чтобы запитать фиолетовый надо 6-7,3вольта.

    Нужно:
    MC33269DTG
    Резистор 2,2ом SMD2010(0,5Вт)
    Резистор 75ом SMD1206(0,25Вт)
    2 x Конденсатор тант. 47мКф 10В SMD1206(?)
    2 x Конденсатор кер. 0,1-1мКф 10В SMD1206
    Резистор подстроечный 100ом SMD

    Все SMD компоненты конечно же можно заменить на не SMD :)


    Вложения:

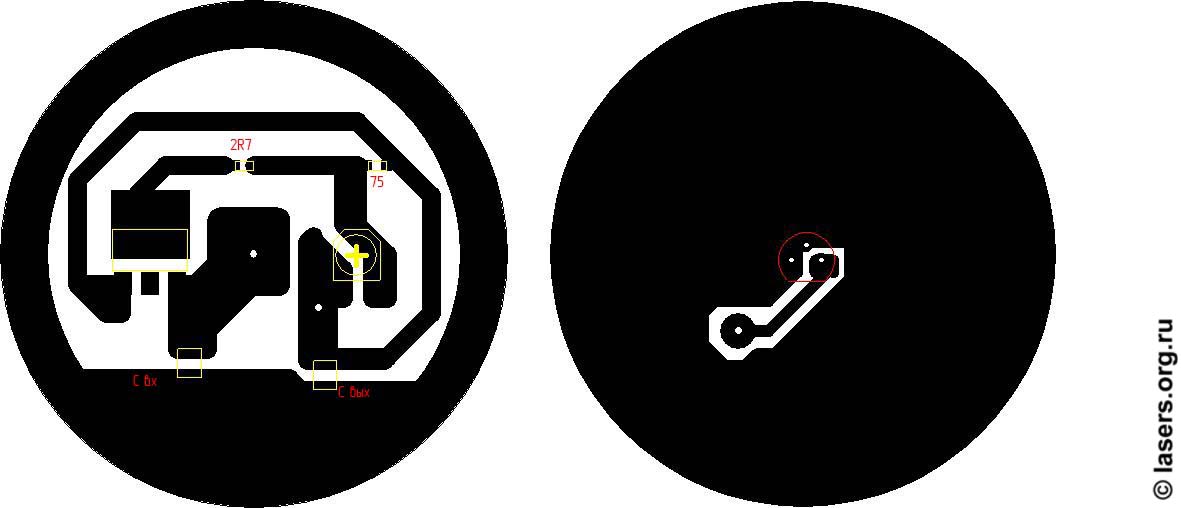

    • пояснение.JPG
      Размер файла:
      65 КБ
      Просмотров:
      5.319

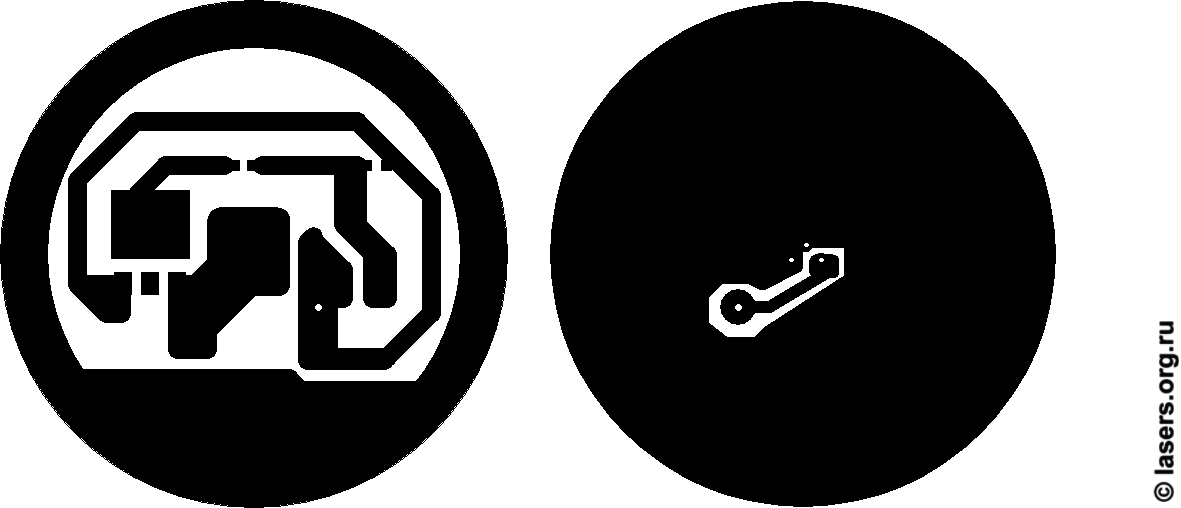

    • драйв.GIF
      Размер файла:
      13,3 КБ
      Просмотров:
      5.313
    • MC33269-D.pdf
      Размер файла:
      200,9 КБ
      Просмотров:
      965
    • cxem2.GIF
      Размер файла:
      4,7 КБ
      Просмотров:
      5.317
    nikitas, 9 сен 2008
    #1
  2. sabir2000

    sabir2000 Пользователь

    ..а схему?

    sabir2000, 9 сен 2008
    #2
  3. nikitas

    nikitas 僕だけだ Staff Member

    Это уже не ко мне :)

    nikitas, 9 сен 2008
    #3
  4. suslox

    suslox Пушистикс Staff Member

    схему может йа нарисую :) я бы рекомендовал по питанию диод шоттки для защиты от переполюсовки и возможно стабилитрон примерно на 3,9В параллельно с лазером для защиты диода от пробоя стабилизатора :)

    suslox, 9 сен 2008
    #4
  5. Artemka

    Artemka Администратор Staff Member

    может еще туда турбохолодильник добавить?
    какая переплюсовка? драйвер один раз подключается, можно и внимательно подключить! а стабилитрон не спасет ВООБЩЕ!

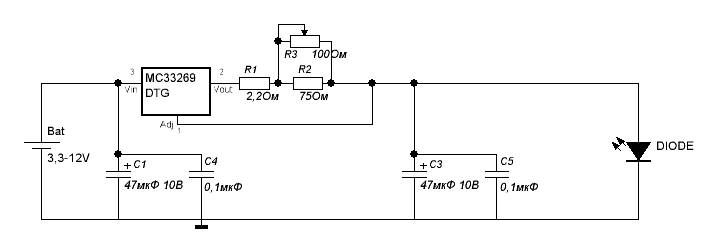

    Схема такая же, как на лм317, чуть позже нарисую, в первый пост добавлю.

    Artemka, 10 сен 2008
    #5
  6. suslox

    suslox Пушистикс Staff Member

    защитные диоды никогда не помешают...еще и при том, что они не дороги и малогабаритны :) плз дабавь не в первый пост, а в последний, который напишешь :)

    suslox, 10 сен 2008
    #6
  7. suslox

    suslox Пушистикс Staff Member

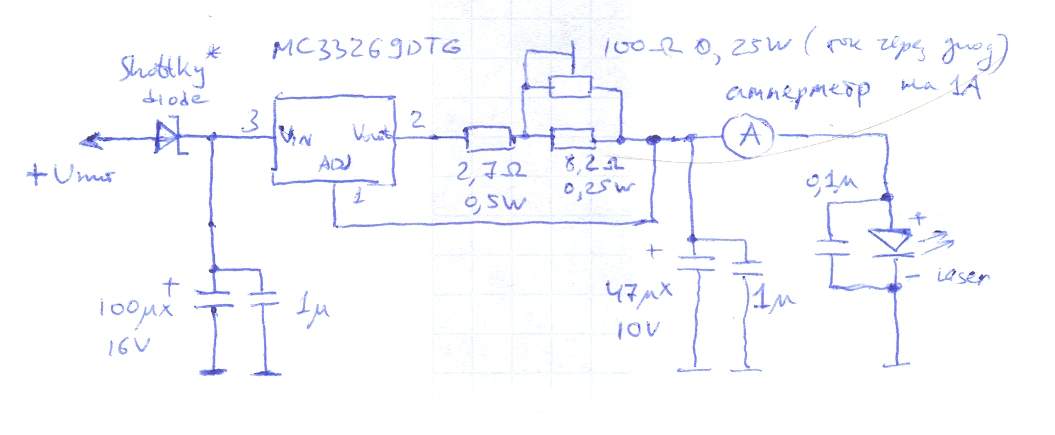

    может так: ;)


    Вложения:

    suslox, 10 сен 2008
    #7
  8. Artemka

    Artemka Администратор Staff Member

    Ну нахуя там шотка? диоды чтоль лишние? мож еще для защиты TVS диод на 200А воткнем? чтоб точно не сгорело? лишние детали нахуй!)) будь китайцем в конце-то концов))) А так молодец, стараешься! Ща выложат схему)

    Artemka, 10 сен 2008
    #8
  9. nikitas

    nikitas 僕だけだ Staff Member

    Выложил схему :)

    nikitas, 10 сен 2008
    #9
  10. suslox

    suslox Пушистикс Staff Member

    ну лично мне не влом поставить пару диодов шоттки :) для защиты по идее много чего можно поставить :)

    suslox, 10 сен 2008
    #10
  11. EVIL_USER

    EVIL_USER Модератор Staff Member

    А давай для защиты в сейф всё положим и дверцу заварим.

    EVIL_USER, 11 сен 2008
    #11
  12. nikitas

    nikitas 僕だけだ Staff Member

    Главное, что если делать мини драйвер все это сказывается на его размерах...

    nikitas, 11 сен 2008
    #12
  13. suslox

    suslox Пушистикс Staff Member

    ну если использовать двухсторонний монтаж и маленькие детали, то все будет норм :)

    suslox, 11 сен 2008
    #13
  14. sabir2000

    sabir2000 Пользователь

    Есть несколько вопросов и утверждений:
    1. От чиво вы будите питать?? (минимум я так понял от 3 батареек, т.е. о миниатюризации и речи нет...)
    2.Кто нить сабирал это?? иль просто рассуждениями судите..

    Типерь немного ликбеза:: Вы наверно все памешались на токах! Все уверены что надо питать диод током-- с одной стороны да, но не коректно сказано-- надо питать диод СТАБИЛЬНЫМ током, которое создаётся напряжением. Едем дальше:: Есть 2 напряжения 1000в и 3 в, и там и там включили некие нагрузки и ток стал 200мА-- ток то 200мА, но МОЩНОСТЯ!!! разные-- это вы упускаете в расчётах питания ЛД-- исходя из КПД ЛД (красного) окло 30% и токе 0,25А (реальная мощность излучения ЛД около 200мвт ), палучаем что мощность рассеиваекмая на нём около 0,75вт и напряжение на нём около 3в.-эта раз.
    Любой электронщик может меня паправить, и доказать что из 1000в можно запитать данный диод- и будет абсолютно прав!-- нужно паследовательно поставить сопротивление, и чтобы на нём падоло 997в и ток 0,2А (т.е. около 200вт :) ) эта два
    Но ни один диод нельзя запитать МЕНЬШИМ напряжением (точнее запитать то можно, но ток ЛД такой не возьмёт, соответсвенно и мощности небудет)

    возвращаемся к схеме:: И что мы видим?? , а то, что при питании 3,3в на выходе <3в и + сопротивление последов. ваще наверно на ЛД будет около 2 В падать , т.е. питать палучится тока ИК ЛД :twisted:

    А ващето перед всякими питанием лучше даташит прачесть-- и тама ненашинским языком написано шо на выходе микрухи будит 3,3В при Uвх=5,3в!!
    ..думаю всем всё ясно... :beer:


    Вложения:

    • MC33269.pdf
      Размер файла:
      140,6 КБ
      Просмотров:
      687
    sabir2000, 11 сен 2008
    #14
  15. suslox

    suslox Пушистикс Staff Member

    насчет входного напряжения согласен...не углядели :) я знаю - надо минимум 6-7В для норм работы диода на полной мощности :)
    никитка собирал схему - все норм :)
    4 батарейки - это норм...а тебе что нужен лазер размером с брелок? :D

    suslox, 11 сен 2008
    #15
  16. Aleksandr

    Aleksandr Модератор Staff Member

    Согласен! лучше использовать 400 микруху в повышающем режиме.

    Aleksandr, 11 сен 2008
    #16
  17. sabir2000

    sabir2000 Пользователь

    .. пусть не с брелок, но шоб без проблем в корман засунуть можно, типа ручки..
    Вот у миня какраз на падходе такой на 400 микрухе. Тесты прошли на ура, можно так сказать в серийное производство пустить.. :D

    sabir2000, 11 сен 2008
    #17
  18. Artemka

    Artemka Администратор Staff Member

    Ну если уж полезли в даташит, то читаем внимательнее! эта микруха тем и хороша, что падение напряжения на ней 1Вольт,
    а не 2.5 как на лм317! итого при питании от 4.5 вольт имеем стабильный ток! У никитаса есть рабочая схема! и все его лазеры (Красный и фиолетовый) он питал от нее.

    Artemka, 11 сен 2008
    #18
  19. suslox

    suslox Пушистикс Staff Member

    вот и я говорю,что у никитаса все ок ;) но всетаки с 3,3В питания загнули :D

    suslox, 11 сен 2008
    #19
  20. sabir2000

    sabir2000 Пользователь

    . вот и я гафорю, шо 4.5 вольт -это уже около 3-4 батарей , т.е. в карман трудно палажить, и КПД я так сматрю не очень то и велик (палюбому на радиатор садить надо)

    sabir2000, 12 сен 2008
