Драйвер на MAX1674

Всё по порядку!

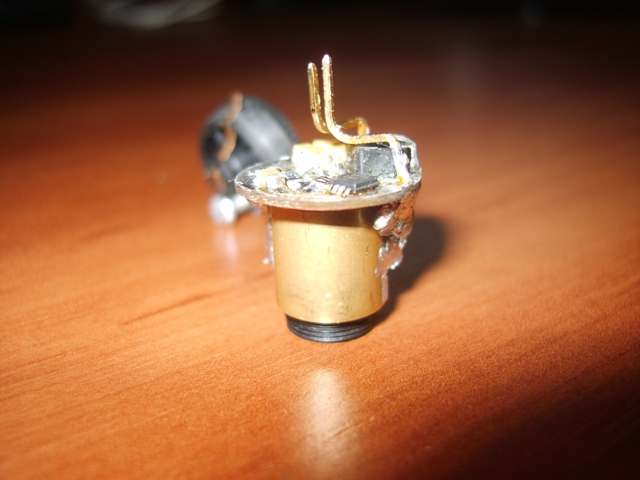

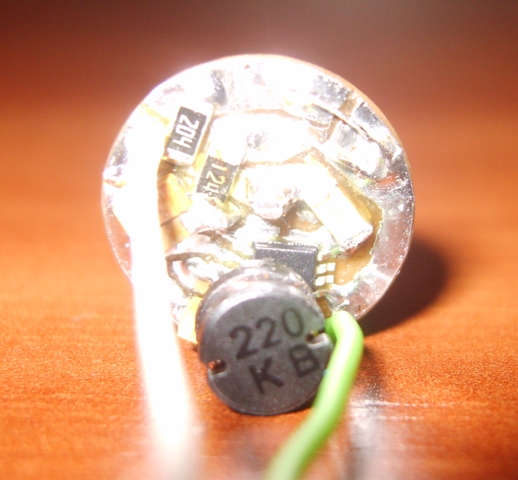

Мой первый драйвер для красного ЛД от LG 16х собирал именно на MAX1674. Все детали сразу брал под смд плату. Микросхема очень даже не плохая. Питаю от 2 х АА аккумуляторов 2450мА. Корпус брал в виде фонарика, позже выложу фото. С тем количеством элементов плату можно развести за один вечер. Делал самым простым способом нарезал дорожки вручную острым ножом вырезам между ними зазор! Вся плата составила примерно 16-17мм в диаметре. Работает это устройство уже месяц. Пробовал менять ток подборкой R5 и R6 как сказано по формуле:
R5= 240 кОм ; R6= 200 кОм ; U out= 2.95 В ; I in= 320 мА
R5= 270 кОм ; R6= 220 кОм ; U out= 3.05 В ; I in= 350 мА
R5= 270 кОм ; R6= 200 кОм ; U out= 3.25 В ; I in= 500 мА (Жутко греется ЛД, но сильнее не палит. Немного ярче луч и всё)
Можно палить спички и жечь пластмассу чёрную на любом их трёх вариантов, но второй наиболее безопасный для ЛД !!!
Замеры тока на ЛД не проводил



А у меня готовый драйвер модуль EK-1674, 3.3В выход, ток подбором резистора перед ЛД. У меня 2 Ом,и ток около 350 мА.

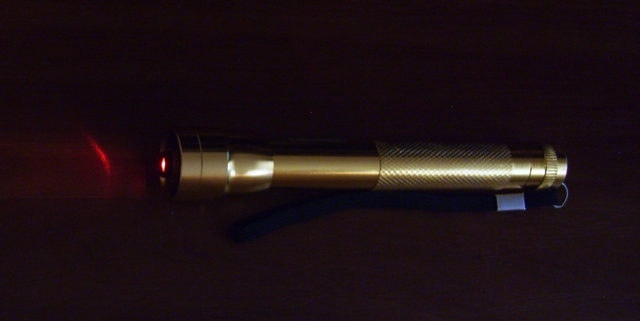

Вот фото первого моего лазера с ДВД 16х :



Хороший корпус!



На счёт корпуса у нас в городе выбор очень большой. Тут самый крупный базар в стране Китайских фонариков сколько хочешь.
Кстати недавно надыбал на базаре зелёный лазер 5мватт, исполнение ручка на две батарейки ААА. Собран очень хорошо, только вот разобрать не могу его, голова не откручивается, видимо она впрессована! Светит так что днём видно немного луч, а вечером уже видимость хорошая, елси туман, то вобще отлично видно. Сфокусирован не очень хорошо, точна на доме в метрах 300 от меня больше раза в 3-4 чем от красного моего лазера. Пока до фокусировки и до накрутки мощности добраться не могу. Радует цена его всего 70грн!

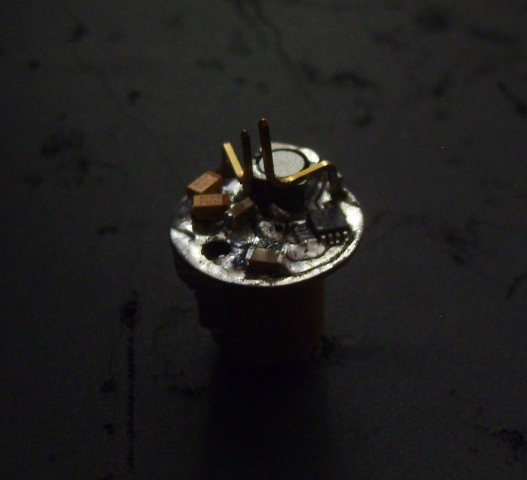

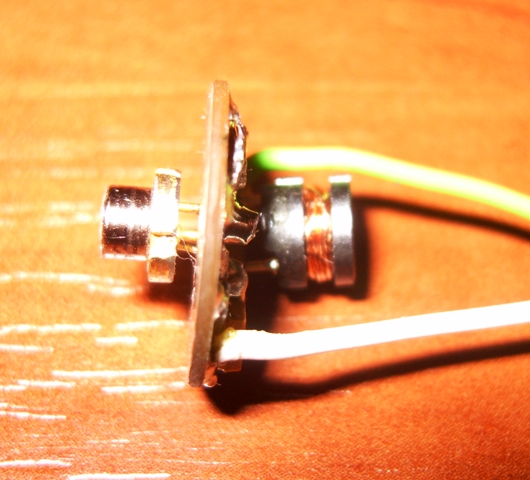

Второй драйвер на этой же микросхеме но с другой разводкой платы собрал за один вечер с нуля. Драйвер настроил под питание ИК лазера от одного аккумулятора, пока что без диода шотки не получается запитать его, драйвер не заводится. Размеры уменьшил до 14мм в диаметре. В плате предусмотрел место под дополнительный резистор подстроечный или планарные резисторы для настройки под другое напряжение. После экспериментов отпишусь ещё!



Спасибо! Я как раз сперва изучаю способы его разборки и нашёл описание что люди именно расшатыванием и разбирают такие указки. Я так понял, в голову вкручен коллиматор и по этому крутить его нельзя. Снимать нужно ровно чтобы на ЛД ноги не отломать.



По чем сам фонарик взял?[/quote]

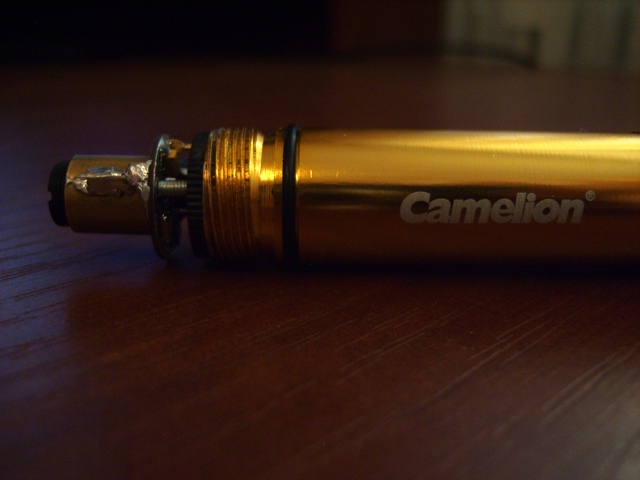

Фонарик в магазине брал за 24 грн в Караване с двумя батарейками в комплекте.



А можно принципиальную схему драйвера на этой микрухе?
Я в даташитах пока не шарю.



А ничего и не надо шарить. Открываешь даташит в Акробате и смотришь схему №5 на 9-ой странице. Там и номиналы кондёров и катушки написаны. На резисторы не смотри, т.к. они используются для информирования о разряде аккумулятора.



Благодарю.
Нашёл.

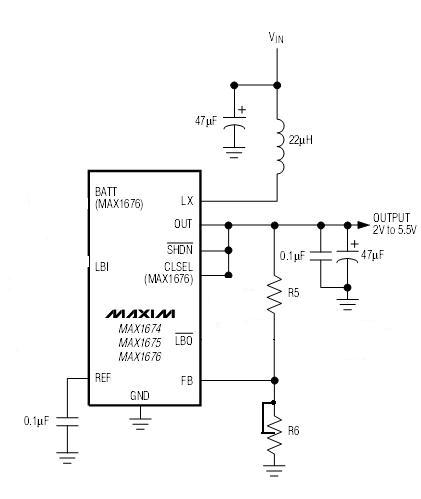

Прикреплённую схему исправили и куда на ней цеплять питание и сам ЛД?



Vin - питание
OUTPUT - диод
Но я бы не советовал начинать с этой схемы. Попробуй для начала собрать простую схему на резисторе.



Vin и OUTPUT понял, радиолюбительствую давно.
Просто у питания есть + и - какбе, и у диода тоже два выхода.
Вот именно где + и - у данной схемы?

Первый драйвер пробовал уже, не впечатлил...



А ты не обманываешь?

Это легко определяется по полярности кондёров, которая обозначена на схеме.



ArtDen да не обманываю.
Это ж не значит что я паю сутками, так, потихоньку делаю что-нить

Значит OUTPUT идёт на плюс ЛД и к батареи, а Vin к минусу ЛД и батареи?



Э-э-э... Даже не знаю, что на такое ответить
А чем именно простой драйвер не понравился? Можно ещё попробовать на LM317 собрать



На LM317 напряжения такого нет, только 4 Ni-MH аккумулятора, ёмкостью 2700 мАч.

Вроде понял, эту схему чел обрезал. Из даташита видно что нога с буквами LBO и есть минус?
Ну блин не догоняю такие схемы, когда пишут по одному выходу!



Я хочу эту схему понять!
Микрухи то есь такие просто.
Ну или скажите где можно про подобные обозначения узнать.
Судя схеме Vin плюс показывает, а где минус тогда?
Земля чтоль?
