Драйвер на MAX1674

Re: Собрал драйвер на MAX1674

нет от двух...... и ещё на скоко ставить резисторы ?



Re: Собрал драйвер на MAX1674

Я бы взял R5 = 20кОм, а R6 = 10кОм



Re: Собрал драйвер на MAX1674

кароче КПД примерно 78%.



Re: Собрал драйвер на MAX1674

Странно, что так мало. Думаю, реально КПД больше, т.к. микросехема не греется вообще. Надо найти хороший способ этот КПД померить так, чтобы мультиметр не влиял на замеры.



Re: Собрал драйвер на MAX1674

Кстати, я от этих резисторов отказался вообще, т.к. в процессе экспериментов выяснилось, что 3.3В на выходе - более чем достаточно для большинства случаев. Сделал как на схеме №5. Последовательно с ЛД у меня воткнут резистор на 2 ома. В таком раскладе для моего красного ЛД ток получается 250мА.
Заново развёл плату под обычные (не SMD) компоненты. Размер получился 1.25см х 2.25см



Re: Собрал драйвер на MAX1674

сегодня попробую собрать без печатки.... эже не могу ждать....



Re: Собрал драйвер на MAX1674

questforwin, а почему на LM2621 не спаял? там ведь уже и палата разведена и схема проверена.



Re: Собрал драйвер на MAX1674

в нашем городе про лмку не слышали.... а макс нашёлся 130р.) :roll:



Re: Собрал драйвер на MAX1674

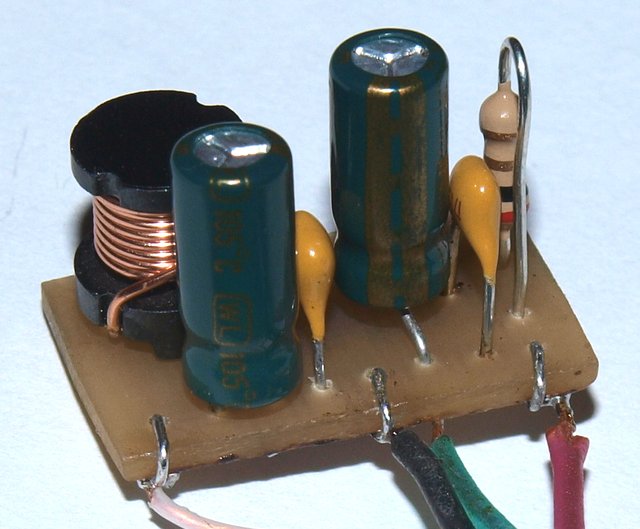

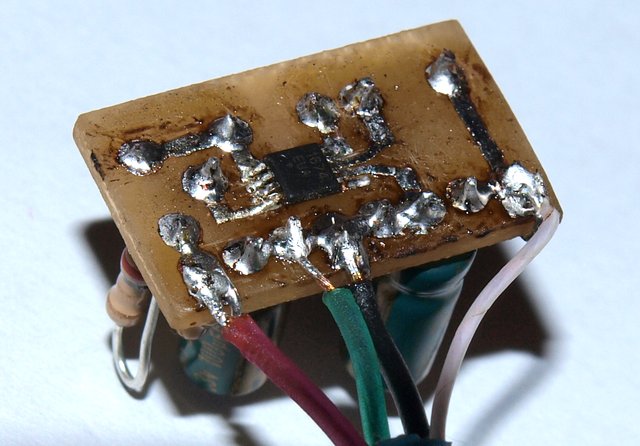

Если кому интересно, выкладываю фотки драйвера и разводку платы. Тока не пугайтесь фотографии платы со стороны пайки. Я там просто флюс не счистил
За миниатюризацией особо не гнался, поэтому плата получилась такая большая



Re: Собрал драйвер на MAX1674

Угу. Щас схема стоит на прогоне, а лазер светит в лист бумаги. Так только батарейки сядут и выясниться, что всё ок, почищу от флюса



Re: Собрал драйвер на MAX1674

ArtDen сколько у тебя ток на выходе?
я собрал.... и не могу выставить нужный ток..... без резисторов ток78ма идет.... как только свлю любое сопротивление от первой ножки на землю....ток подниется 350ма..... уже один диод сгорел...... и микра начинАет греца...... правда я птавил катушку незвестную, от платы движка из мафона....



Re: Собрал драйвер на MAX1674

пипец.... отломил первую ножку.....



Re: Собрал драйвер на MAX1674

questforwin, я бы побоялся с неизвестными дросселями экспериментировать на реальном лазерном диоде
А так - если собрал с подстроечным резистором, то включи включи схему и добейся напряжения на выходе 2.7В. Затем последовательно с ЛД включи резистор 1Ом и подай на всё это питание со схемы, а подстроечным резистором добейся нужного тока. Кстати, выходное напряжение регулируется в узком диапазоне положений подстроечного резистора. Это особенность микросхемы.



Re: Собрал драйвер на MAX1674

каким ток а каким напряж. регулировать? r5 или r6 из моей схемы.,..
я Закоротил от 1 ножки на землю, напр. стало 2.9в..... с дохлым диодом ток198ма показыват, а с рабочим из привода от ноутбукка 160ма.....



Re: Собрал драйвер на MAX1674

а катушка обязательно дОлжна быть на 22мГ?



Re: Собрал драйвер на MAX1674

Да нет... вовсе необязательно, схема и с другой будет работать. схемы в датащитах тоже необязательно повторять, их же производители "от балды" рисуют...



Re: Собрал драйвер на MAX1674

questforwin, советую почитать даташит. Там начиная со страницы 10 очень ясно написано про дроссели, их индуктивность и на что эта индуктивность влияет.



Re: Собрал драйвер на MAX1674

как то я с английскиМ не особо дружен..... я купил на 5,10,и20 мКГ катушки и выпаял две из блока питания от компа..... буду эксперементировать.



Re: Собрал драйвер на MAX1674

Ставь 20 без вопросов
Кстати, я уже экспериментировал с дросселями. Если поставить дроссель 47мкГн, то схема начинает издавать тихий высокочастотный свист.
