Драйвер на MAX1674

Я не электронщик, но на мой взгляд, полтора сантиметра - много

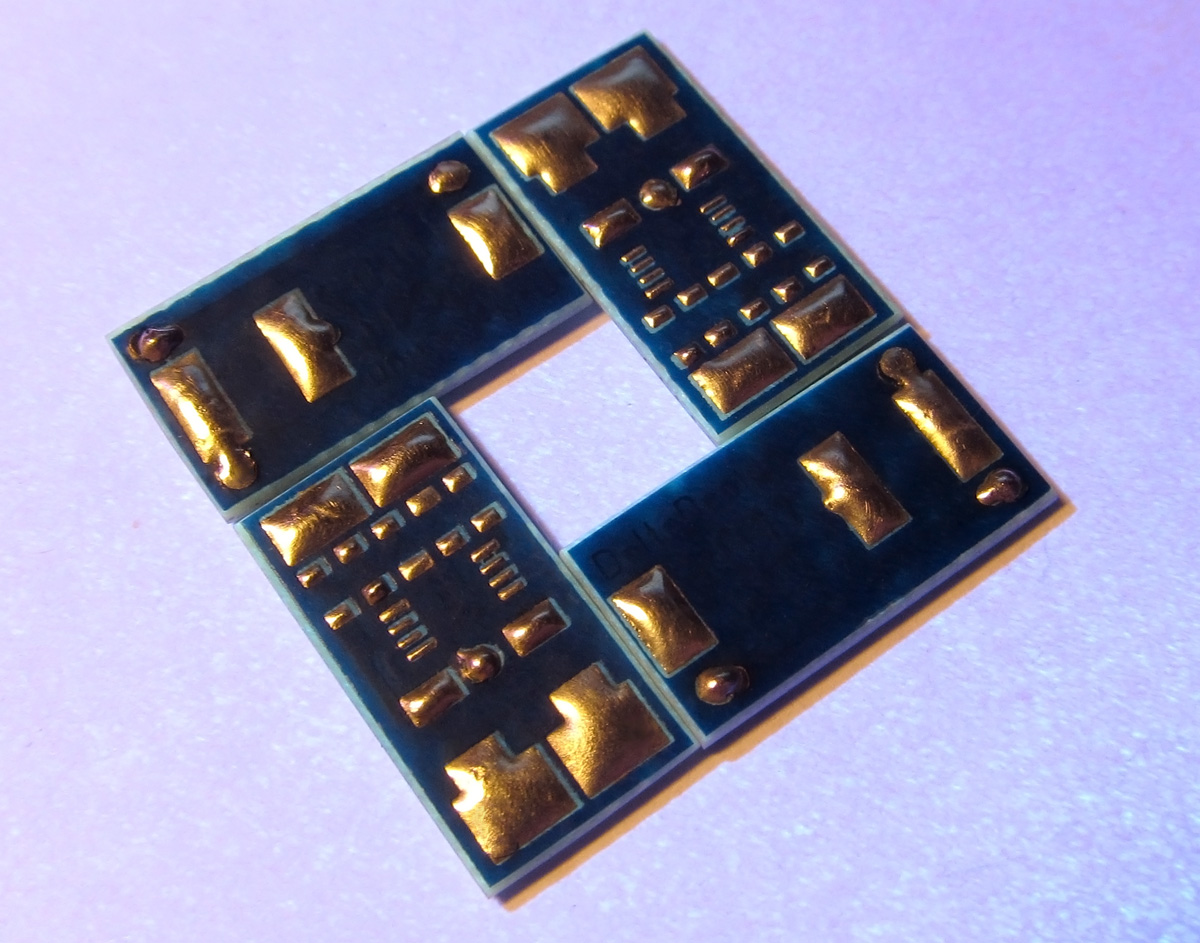

Изготовил 4 платки, жду когда компоненты придут...



Нет, сам. Заказал фоторезист, паяльную маску и сделал))



Друзья, прошу помочь. Собрал драйвер, но столкнулся с тем, что греется переменный резистор. Маркировка на нем Н220, я так понимаю он на 22Ом.
ЛД подключен через резистор 2Ом (нужен ли он?).Резистором выставляю ток 320, ЛД светит ярко, но переменный резистор очень сильно греется, что нельзя прикоснуться. Собрал уже две одинаковые схемы, думал может где дороги слиплись, но нет, всё ровно спаяно. Микруха припаяна и прозвонена на наличие спаек.
Напряжение с диодом 2,71В
Напряжение без диода и без резистора на нём 4.05В
Силу тока выставил 270мА, так резистор греется но пальцам терпимо.
Питание от трёх ААА элементов.

Прошу помочь. что я не так делаю?

Не получается к сообщению изображения прилепить, дам ссылки на них.

http://img46.imageshack.us/img46/3523/img0450sa.jpg
http://img193.imageshack.us/img193/7508/img0451zd.jpg
http://img860.imageshack.us/img860/4093/img0452r.jpg
http://img3.imageshack.us/img3/4969/img0454lw.jpg
http://img838.imageshack.us/img838/8056/img0455il.jpg



Добавил изображения в сообщение



в
Ы?? переменник на 22 ома?? ну и почему вы удивляетесь что он греется?? напряжение например у вас там 2,5 вольт (2АА аккума), резюк-22ом. I=2,5/22=0,1А. W=2.5x0.1=0.25 ватт, а этот подстроечник такую мощность держать не будет. да и потом, резисторы тут должны быть вообще не в омах, а в КИЛООМАХ!!!! в вашем случаи резистор на 2 ома ненужен, так как у вас стоит переменный резистор в делителе, только нужно по нормальному сделать. например R1 взять переменник на 100К, а R2 взять за резюк постоянный в 40К.
а резистор нужен только в том случаи, если вы делайте без переменника и замыкаете вывод FB на выход чтоб микра давала свои фиксированые 3,3 вольта, а переменником же можно подстроить напряжение какое пожелаете (в нормальных границах для микры конечно же). хотя последовательно с переменником еще не помешало бы влепить постоянный резистор, ком так тоже на 40, чтоб не выкрутить перепенник слишком сильно, и так же переменник можно понизить со 100К до 60К. с резисторами по 0К и переменником в 60К максимальное выходное будет 4,5 вольт, а минимальное 2,6 вольт (для 2АА аккумов рассчитывал)



R1 и R2 это я так понимаю резисторы из ихемы с первой страницы в этом посте? У меня в печатке только один резистор переменный. т.е. переменный я меняю на 100к, а вместо постоянного, который у меня сейчас к плюсу ЛД припаян, ставлю 40К? Таким образом силу тока я буду регулировать переменным резистором, чтобы выставить 320мА? А как мне выходное напряжение отрегулировать? У меня даже когда отключаешь диод. то резистор греется моментально...
Я прошу прощения, тему читал сначала, но я пока пытаюсь во всём разобраться, и кое что не понимаю)))

Как мне в эту схему вставить эти два резистора?



20Ом стоит там, где на схеме пременный резистор стоит справа



Сверху Vanek мне написал как сделать. Так будет правильно? а то я сейчас собираюсь в магазин за деталями. А то уже до того доперепаивал, что дороги отвалились...))

Питание от трёх ААА! Вот так я понимаю нужно сделать:



2 ом стояли вот здесь:
http://img860.imageshack.us/img860/4093/img0452r.jpg



Сверху я схему переделал чуток. Я правильно сделал?



Вот, я добавил два резистора постоянных на 40кОм и оторвал одну ногу от переменного. Плёс на ЛД брать между кондёром и резистором?


Питание повторюсь от 3-х ААА элементов.
