Драйвер на MAX1674

Тема в разделе 'Проверенные драйвера', создана пользователем ArtDen, 15 сен 2009.

  1. doc

    doc Пользователь

    Любые аккумуляторы бывают разной емкости. Например, литиевые 10440 - 300мА/ч, 14500 - 750мА/ч и т.д.
    И не надо верить надписям на аккумуляторах, они практически всегда завышены.
    Ну а если надо узнать время работы, то грубо: емкость аккумулятора делится на потребляемый с него ток.

  2. IIaIIa KapJIo

    IIaIIa KapJIo Новичок

    Собрал схему стабилизатора тока по схеме АртДэна. Не столько ради её применения, сколько ради интереса. Да и все равно схема разберется и из нее спаю стабилизатор напряжения. А пока результаты, может кому и пригодятся :) Рекордно низкий КПД достигается при малых выходных токах. При ~30 мА на выходе и 2х мизинчиковых алкалиновых батарейках у меня вышло КПД :confused: 4%. Максимум КПД выдал :!: один мизинчик при 130 мА на выходе и выкрученном в ноль (ну скокато Ом там все же было) подстроечном резисторе - 79%. А, забыл указать нагрузку - светодиод из китайского фонарика.

    PS: Форум необычайно удобен и приятен с точки зрения интерфейса. Но это уже оффтоп.

  3. ArtDen

    ArtDen Пользователь

    А по какой формуле и из каких значений ты посчитал КПД равный 4%?

  4. IIaIIa KapJIo

    IIaIIa KapJIo Новичок

    Ну формула обычная, выходную мощность (3,61В х 0,03А = 0,108Вт) делим на входную (3,28В х 0,82А = 2,69Вт). R1 = 52 Ом. Если подумать, то задаешься вопросом: куда делись остальные целых 2,6Вт ?! Ничего не грелось, на ощупь по крайней мере.

  5. IIaIIa KapJIo

    IIaIIa KapJIo Новичок

    И еще вопрос, все таки, если не вдаваться в букварь, значение дросселя на что влияет? В схеме стабилизатора напряжения.

  6. ArtDen

    ArtDen Пользователь

    Что значит "значение дросселя"?

  7. IIaIIa KapJIo

    IIaIIa KapJIo Новичок

    Его основной параметр, т.е. сколько в нем мкГн.

  8. ArtDen

    ArtDen Пользователь

    Нет конечно, обязательно должен быть от 10 до 47мкГн, как указано в даташите. Плюс должен держать ток более 1А

  9. alaser

    alaser Пользователь

    1.Для определения КПД нагрузка "светодиод из китайского фонарика" - вообще негодится
    (светодиод в эквивалентной схеме(определения КПД) можно считать источником напряжения(или стабилитроном));
    2. Индуктивность дросселя - параметр связанный с максимальной выходной мощностью и рабочей частотой,
    проще говоря он выступает накопителем энергии: (Е=L*Iквадрат/2 (за один такт) )
    P.S. - учим матчасть!

  10. DeltaDesignRus

    DeltaDesignRus Пользователь

    Развел по новой, под дроссель который держит больше ампера. http://www.chipdip.ru/product/lqh6ppn220m.aspx

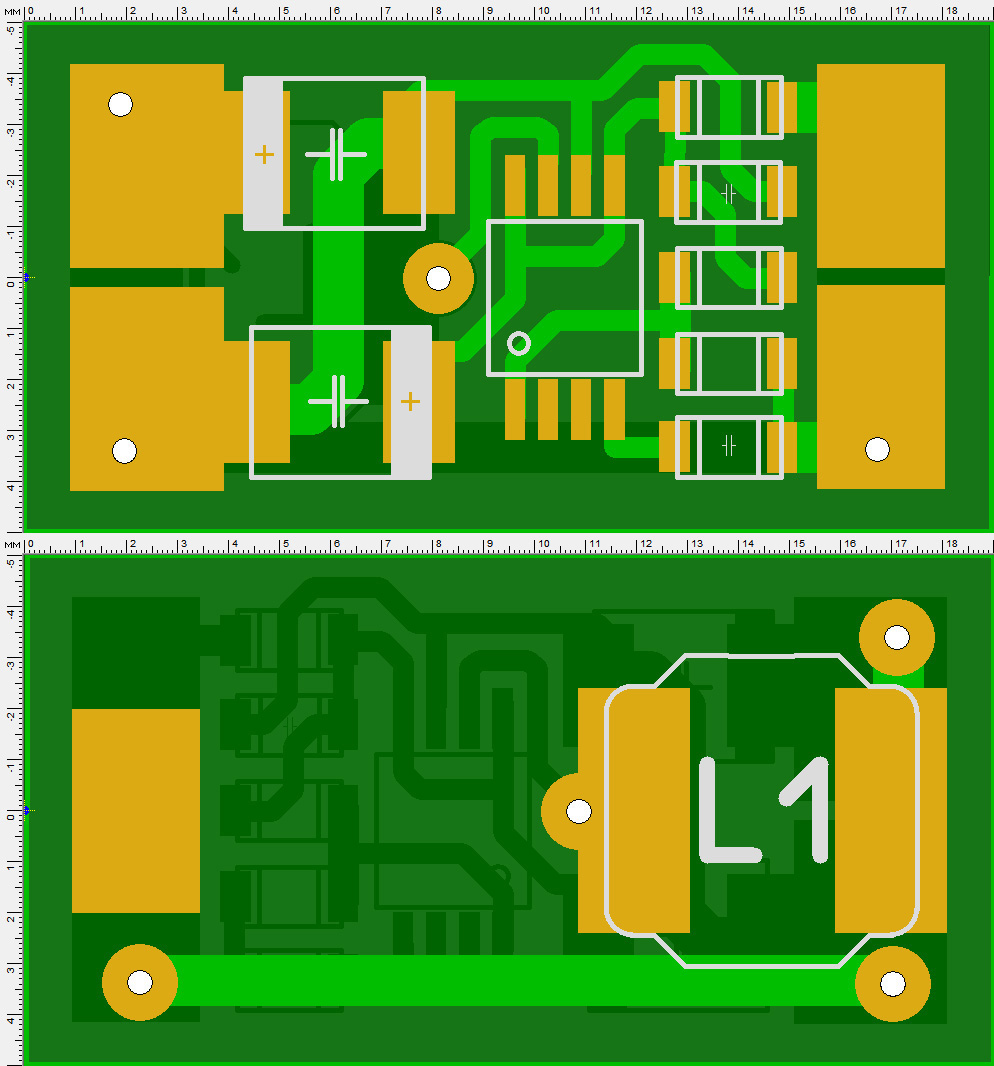

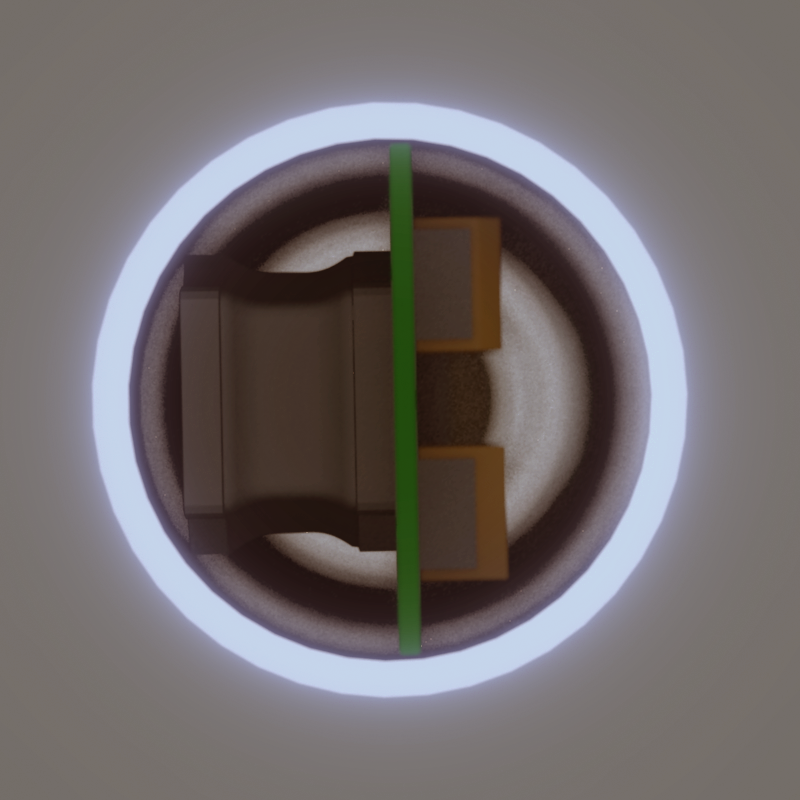

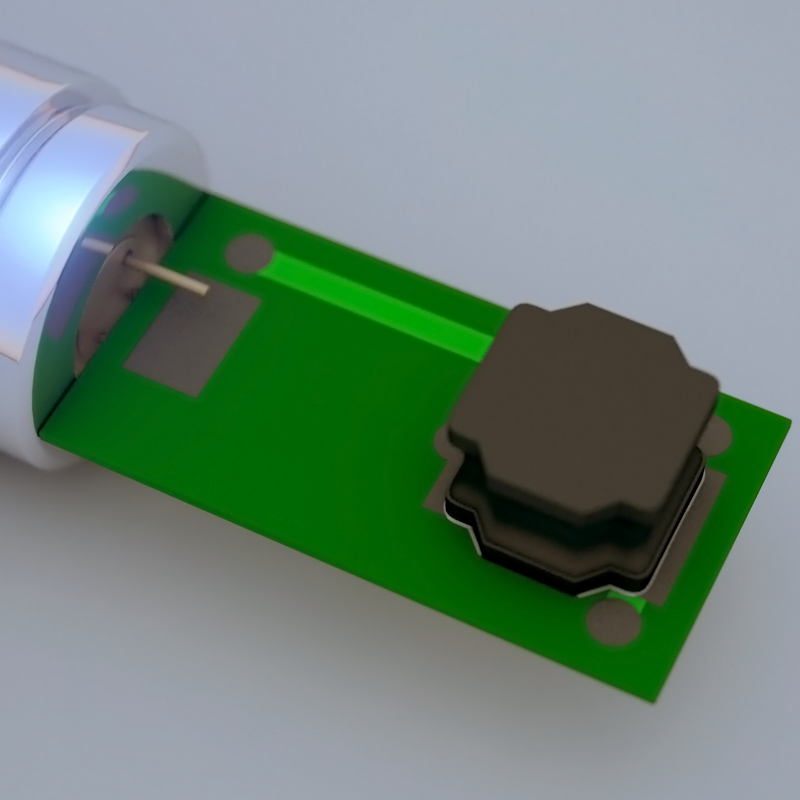

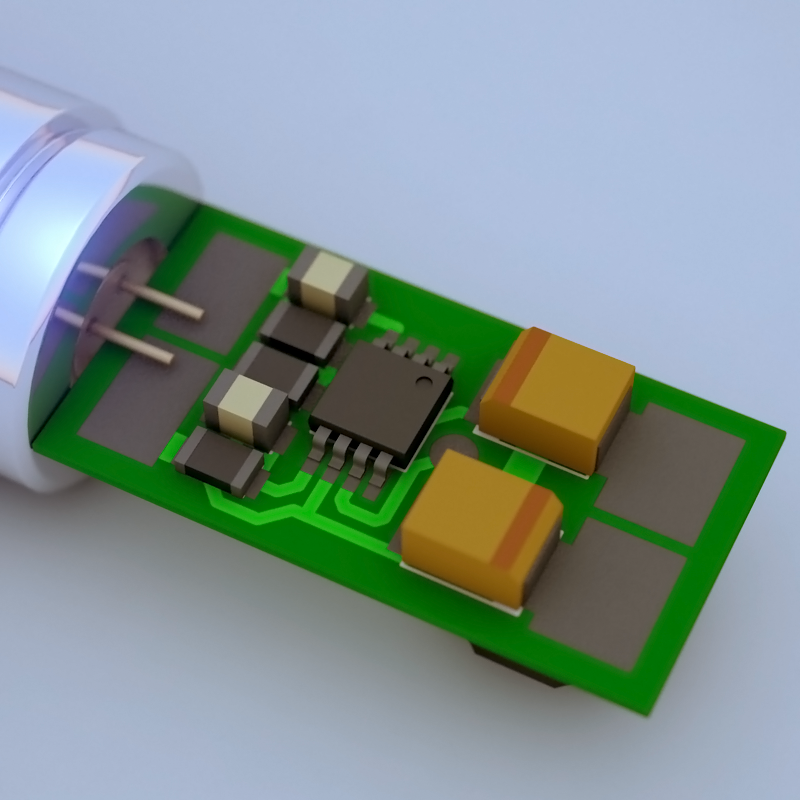

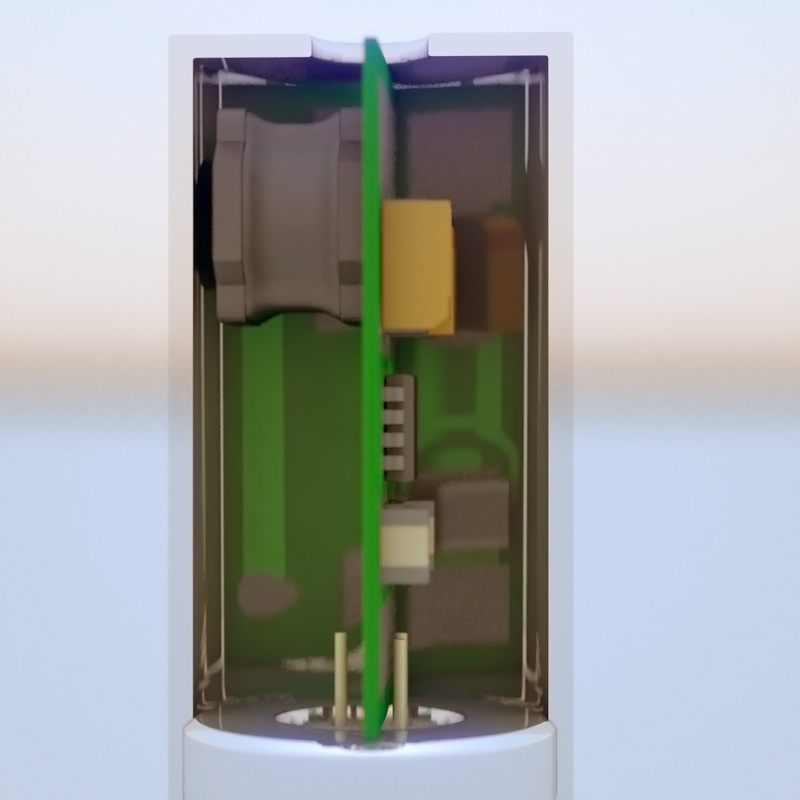

    RED MAX2.jpg 1.png 2.png 3.png 4.png
    Хочется услышать мнение профи по поводу данной разводки, а именно всё ли правильно сделал и просто ваше мнение.


    Вложения:

    • MyFinal.rar
      Размер файла:
      7,9 КБ
      Просмотров:
      387
    Ryazanec нравится это.
  11. suslox

    suslox Пушистикс Staff Member

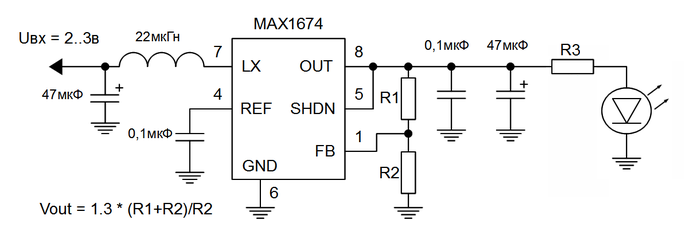

    а какие размеры платы то? а можно принципиалку выложить?:rolleyes:

  12. DeltaDesignRus

    DeltaDesignRus Пользователь

    Размер платы 19x10, это если вырезать по линии, можно и сократить размер до 18x9.4 уменьшив бортики с почти миллиметра, до 0.3. Кстати это всё видно на картинках, на первой есть линейка, а на остальных плата в модуле айксиз :)


    suslox нравится это.
  13. Adjam

    Adjam Пользователь

    А в чем разводите и визуализируете? Больно красиво все получается =)

  14. DeltaDesignRus

    DeltaDesignRus Пользователь

    Развел в Sprint-Layout 5, в нем принтскринил фотовид обеих сторон, и использовал их как текстуры для платы в 3DsMax :) Компоненты в максе сам моделил, потом быстро настроил рендер и отрендерил те картинки))

  15. Adjam

    Adjam Пользователь

    Ясно, этот способ мне известен и в моем случае очень геморно будет отрисовывать все компоненты =) Я думал чет новенькое появилось

  16. DeltaDesignRus

    DeltaDesignRus Пользователь

    Переделал в очередной раз печатку, на этот раз самый оптимальный вариант, теперь ничего не торчит за пределами платы! Керамические конденсаторы теперь по крям от резисторов в одном ряду! :)
    На рендере модуль айксиз без резьбы, лень было её моделить и с материалом хром...

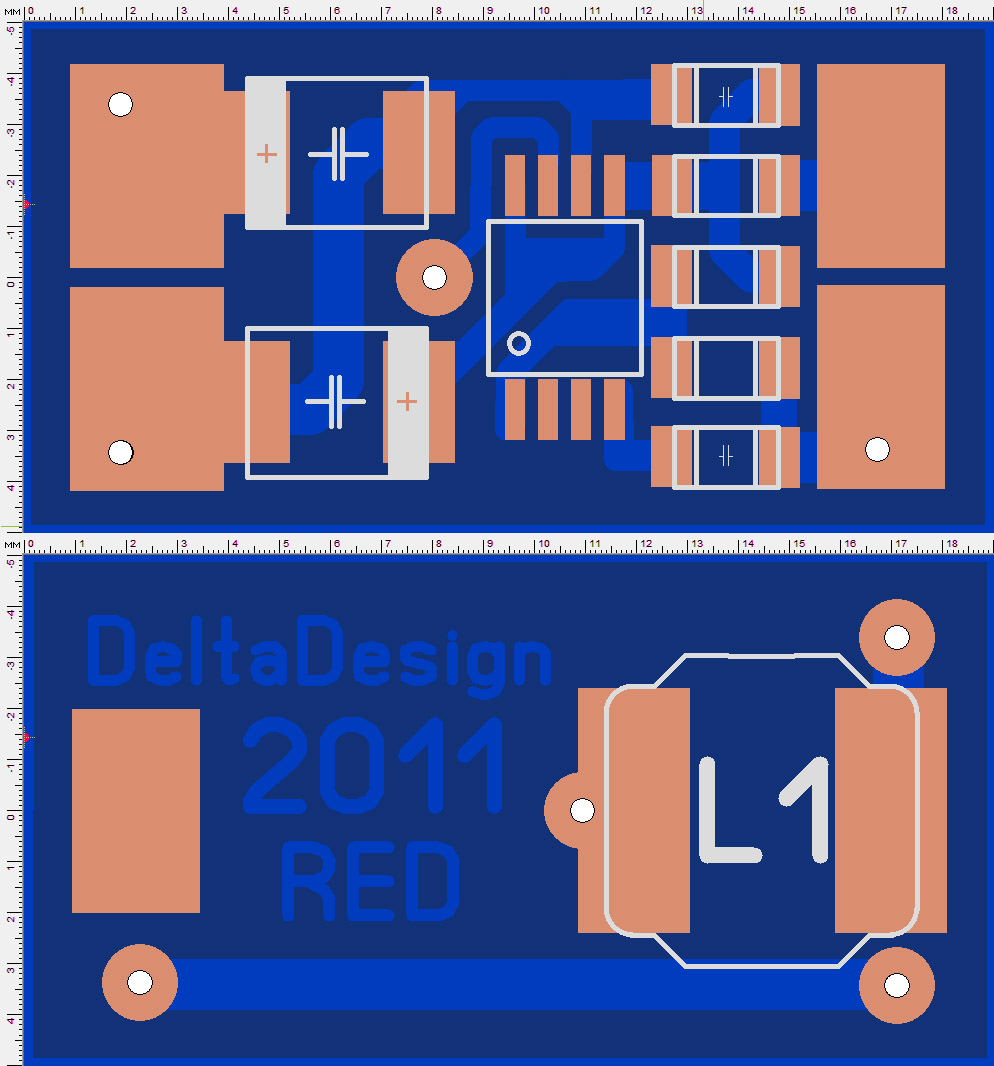

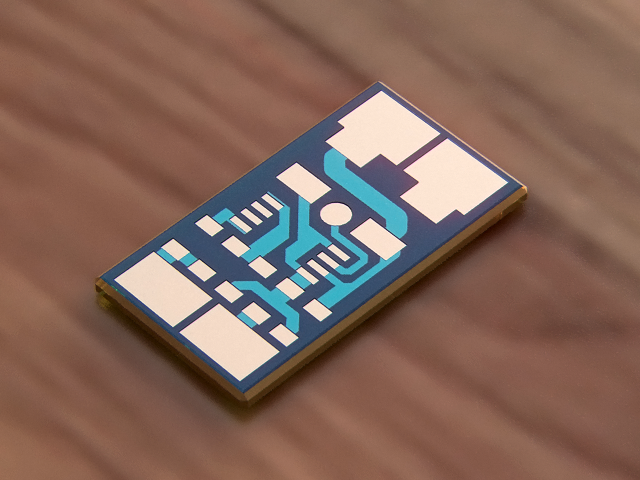

    RED MAX3.jpg 21.png 4524134837452.jpg
    Саму печатку можете скачать из архива MyFinalOptimal.


    Вложения:

    chem_kot и suslox нравится это.
  17. suslox

    suslox Пушистикс Staff Member

    :eek:вот это отрисовка!!!! крутотень!!!
    тебе надо аватар 2 рисовать)))

  18. BASSCLUB

    BASSCLUB Пользователь

    DeltaDesignRus, реально круто!!! Я сначала думал это фотка:) Молодец!

  19. ArtDen

    ArtDen Пользователь

    Да, неплохо. Только выходной кондёр должен стоять как можно ближе к ЛД, иначе ЛД может придти кают из-за того, что плохо фильтруются высоковольтные импульсы.

  20. DeltaDesignRus

    DeltaDesignRus Пользователь

    Полтора сантиметра много? Просто щас взгляд замылен, не вижу другого способа разводки))
    У меня щас лазер работает от драйвера н этой микре тока по другой разводке, но принципиалка та же. Дак от драйвера до диода тупо идут провода, сантиметра 3 где то, и всё нормально, ЛД жив. Может просто везёт)))
