Драйвер на Low-dropout стабилизаторе

Драйвер? Теперь да. Только что обновил.
Кнопка та самая, несколькими постами выше



Падение 160мВ на 300 мА! Интересно! Попробую повторить на доступной элементоной базе. Что вряд ли... Нету у меня в Алтайском Крае ничего толкового... МП40 зато продают...



[spoiler:39mpbydh]

П4 продают. Все по 3 руб штука. Зато встречаются лампы ГУ советского пр-ва за 100 руб новая , и т.п. Недавно купил около сотни плат с туевой хучей КМ-5 за 100 руб кучка.[/spoiler:39mpbydh]



Я брал по таким ценам:
tps79501dcqg4 - 3$
opa2237ea/250g4 - 3$
3$ это примерно 93 рубля.
Если ты нашёл их дешевле - мои поздравления

Есть смысл обойтись одним ОУ типа opa237 (аналог, но одиночный, в корпусе с 5 выводами). Стоит 1.7$ (53 рубля).
Только резисторы основательно пересчитать надо.
Думаю, буду делать следующую версию - будет именно так.

PS. Если кому надо - любые детали выслать могу. Только сами понимаете, с пересылкой в два раза дороже обойдётся.

Кто вообще в ОУ хорошо разбирается? Во сколько раз они могут нормально усиливать, и справится ли один с такими требованиями?
Тут кстати были высказыванивание по поводу тормозов этих ОУ в количестве двух штук. Если кто предложит более быстрый аналог (с однополярным питанием) - буду рад. Если честно, ОУ взят почти наугад



Ну меня интересует в контексте моей схемы. А то некоторые заставили засомневаться в правильности использования двух ОУ подряд
Чисто интуитивно я поставил два, один как предварительный усилитель, и второй с регулятором, который усиливает ещё больше. Не знаю, насколько правильно я сделал.



Ну посчитай сам. Опорное напряжение у стабилизатора - 1.22v.
Резистор 0.2 ома.
Для тока 100mA надо усилить в 1.22/(0.2*0.1)=61 раз
Для тока 500mA надо усилить в 1.22/(0.2*0.5)=12.2 раз

Первый каскад усиливает в 13.41 раз, что задаёт максимальный ток в 454mA, если у второго каскада КУ выставлен в 1.
Для 100mA второй каскад усиливает ещё в 4.55 раз.



С конденсатором характеристики схемы значительно улучшаются А габариты остаются прежними, конденсатор высотой с резистор.



На нем же написано - 100мкф



16v 100uF параллельно ЛД.



Сжёг один ОУ. Правда не в этой схеме, но всё равно обидно. Надо за полярностью питания внимательнее следить.
Обидно даже не потому что перепаивать надо, и что он 2$ стоит, а что его опять неделю ждать
Дымок и всё...



По просьбам трудящихся:

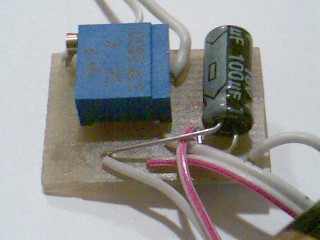

Печатка для кнопочки.



Вобщем, микросхема - ерунда. Либо я что-то упустил из даташита.
Опорное напряжение - 1.22v. И по идее любой стабилизатор должен строго его поддерживать. Однако этот экземпляр позволяет ему расти, довольно лениво убавляя ток. Дохожу аж до 2.35v, а оно не хочет уменьшать выход. Т.е. с ростом от 1.22 до 2.35 напряжение плавно уменьшается. Но при таком раскладе ключ вообще запереться должен! А он не запирается. Такое впечатление, что оно не хочет, чтобы на нём слишком много напряжения падало.
Купил новый экземпляр, перепаял, результат не поменялся.
Вывод один: возвращаемся к выбору микросхемы.
Кто может прояснить ситуацию (хотябы предположения) - обязательно напишите.
Остальным собирать мою схему с TPS79501 не рекомендую.
