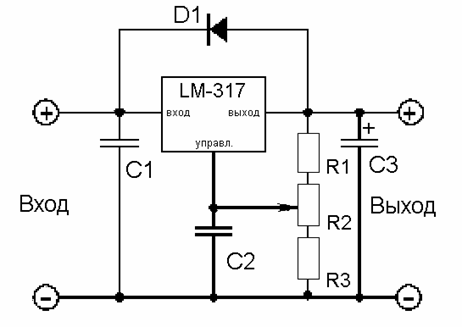

Драйвер на LM317

короч собрал от нечего схему минут за 30 нарисовал вообще криво-коряво минуты за 3,травилась долго!!! Заработала сразу правильно!!! короч при напряжении входном около 10вольт на выходе имеем 4.7вольт и 240мА очень стабильно мне понравилось!!! Но!! замутил её я не для балованием двд!!! Короч мне надо выжать из нее хотяб 1А 2В!!! Прост пока что думаю как плату замутить нормальную хотел на свой страх и риск попробывать запусть диод свой!!! ну скорее всего это не возможно?!?!?!



Да нет!!! Я с таким ж успехом тода использую на ОУ драйвер!!! Вопрос(срочный) (почти оффтоп)
Короч мне надо напряжение 5В!!! я нашел блок для зарядки телефона на нем написано что на выходе 4.8В и350мА!!! Но приэтом напряжение я мерию(мультик к выходу напряжение без потребителя) показывает 11.6 В примерно кокого хера спрашивается??? чему верить?? При 3 светодиодах напряжение 5.2 Вольт!!Так чему верить?!?!?!



Поставь стабилитрон на нужное тебе напряжение(даж чуть больше),не будет этих 11вольт



Надо быть увереным, что драйвер может обеспечить нужное напряжение при нужном токе. (если простой драйвер питать от 1ой батарейки - то хрен.)Другое дело, что напряжением здесь не следует ограничиваться. Ну конечно если кто будет следовать данным на сайте рекомендациям, а в них наверно указано, какое напряжение на драйвер подавать - то может все и обойдется. Тем более, если схемы уже кем-то опробованы и собирать точно так же.

из нее одной врядли выжемешь. НО раз уж сделал - можешь использовать в качестве опорного напряжения. А выжать можно, напримериз стабилизатора на ОУ и мощном транзисторе (мощные транзистоы, например в бп для пк). ОУ, если пкупать не хочешшь, можно заменить Дифференциальным Каскадом (точно не помню, вроде в ДК 2 тразнистоа, резистоы и еще источник тока, кстати вместо источника тока можешь свою схему использовать, если она по току стабилизирует). Могу приложить схему к тому, что сказал, если нужно.



в первом приближнии можно верить -что бп - линейный источник, т.е. может эквивалентно быть заменен идеальным источником эдс и резистором последовательным, а его ВАХ - прямая. Измерь при этих 3ех светодиодах (или что там у тебя), например ток, напряжение у тебя есть - это одна точка, вторая - 11в и нулевой ток. И получишь ВАХ в 1ом приближении. Насчет его правомерности сажу лишь, что в трансформаторах (а в бп он есть видимо) линейнсть нарушается при большой нагузке (для трансформаторов называется большой нагрузке маленькое сопротивление нагузки - это просто терминология...). Ну скорее всего для таких целей, для которых бп предназначен (т.е. для тока 350ма, а значит и при меньшем токе), его трансформатор не выходит за линейную часть своей характеристики, т.к. на сколько я помню, это энергитически невыгодно, хотя чем черт не шутит. Да еще нелинейность может где-то быть скрыта. Может бп по току стабилизирован (разве что 11в - напряжение насыщения) - тогда на основе его схему попроще сделать можно, наприер на основе делителя напряжения и повторителя (повторитель нужен для более внятного регулирования тока), но это может и не проще, чем сделать схему, как ессли бы бп вобще не был стабилизирован. Кстати, если он стабилизирован по току, то его ВАХ не линейная, и соответствующие 1ому приближению выкладки не верны.



Re:

(БП STM модель K0310.12 параметры 15V 1A )
не спалит такую конструкцию? просто будет больше тепла выделять ЛМ? или нужно подобрать другие резисторы?



подключал ИК.... блин прикольно только колиматора нормального нет все руками ) фокус и т д дрожащими но эфект на столько понравился что не остановлюсь... направил на ообивку стула... и маленькая точка с 1мм желтым то белмым цветом светилась))))) потом смотрел прожоги в оббивке кайф...! LM'ka почти не греется прицепил радиатор от старой материнки заранее смазал термопастой чтоб все было ок..и завинтил по плотней...... кстати направлял на радиатор он нагревается тоже хоть он и не черный и не серебристый.....надо будет щас еще стекло проверить нагревает или нет)) если да то прийдется делать две указки))) одну для прожигания, другую... для свечение в небо и поссылок сигнала инопланетянам))



Народ подскажите LM 317 T подойдет для этой схемы ?



А у меня в наличии только КР142ЕН12А (LM317Т) - пойдет она для драйвера? Вединственном на город магазине нет даже намека на LM317



Re:

Что за шняга такая?????
Вот на этой странице показанно совсем иное расположение выводов многострадальной микрухи... http://www.cqham.ru/lm317.htm
Мало того что на вашей схеме стабилизатор висит "в воздухе" так вы ещё и распайку видать перепутали... И мне всётаки очень хотелось бы знать, почему вы снимаете напругу с управляющего вывода микрухи и почему она не имеет опоры на минус?

И вот ещё что. Говорят, она шуметь умеет... http://news.cqham.ru/articles/discuss_s ... id=304#347

ПС: схемы обычно пишут наоборот, с левой стороны источник, а с права - нагрузка.
