Драйвер на LM317

Тема в разделе 'Проверенные драйвера', создана пользователем Artemka, 25 фев 2008.

  1. marana_tha

    marana_tha Пользователь

    Сообщения:
    33
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    Непонятно в чём проблема. У меня и КРЕН12А и LM317T работают чётко. Может быть блок питания всё-таки создаёт импульсные помехи. Попробуйте от другого, например от БП компа.
    И при 100 Ом будет ток не 1-2 мА, а 12,5 мА.

    Last edited: 18 янв 2014
  2. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    с резюком 100 ом ток будет 12,5мА вообще то. сила тока на выходе схемы (в амперах) считается как 1.25 делим на номинал резистора в омах. для того чтобы перевести в миллиамперы результат еще на 1000 умножаем.
    нет, БП тут не причем. даже если там на выходе пульсации будут, то все работать будет, с этим даже не заморачивайтесь. главное, капы на входе и выходе ставьте (в оригинальной схеме на входе капа нету, а на выходе слишком уж емкость мала, как по мне). кстати, а ведь у вас капа на входе и нету, и на выходе тоже. и еще эти ужасно длинные проводники. схема так без проблем может возбудиться. так что делайте нормальный монтаж, и ставьте капы.

  3. marana_tha

    marana_tha Пользователь

    Сообщения:
    33
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    Не думаю, что в конденсаторах дело. Я 100 раз собирал на этой микрухе, в том числе и с более длинными проводами, всегда одинаково работает, результат по формуле. Всегда без капов. Но пусть попробует. Может быть так сложились параметры, что обязательно нужно добавить ёмкости...

    Last edited: 18 янв 2014
  4. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    я тоже несколько раз без капов собирал, когда надо было по быстрому сделать источник тока, но вот были отзывы у кого то, что был взбуд и схема даже вроде ЛД сожгла. в схемах всех этих стабов (а особенно импульсных) должны быть проводники как можно короче.

  5. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1
    Не понимаю я этого сленга электронщиков, объясните по людски, что такое кап? И как подключить к БП компа.

  6. marana_tha

    marana_tha Пользователь

    Сообщения:
    33
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    Кап от английского "capacitor" - конденсатор.
    В БП от компа: любой чёрный (-) и жёлтый (+) провод дают 12 Вольт. При работающем компьютере. Если блок без компьютера, то для запуска нужно замкнуть чёрный и зелёный провода на соответствующем разъёме, ну и включить механической кнопкой, конечно же.

    Last edited: 18 янв 2014
  7. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1
    Спасибо. Сейчас попробую.

  8. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1
    А конденсатор нужен какой?

  9. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    на вход и выход поставьте хотя бы 100мКф, напряжение 16 вольт вполне норм. капы как можно ближе к микре ставить! а токозадающий резистор можно прям на выводы напаять, раз уж у вас навес

  10. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1
    У меня 2 кондера уже на 16 вольт бухнуло=)) Когда подключаю бп нагревается и пдыщ =)

    Но все равно сейчас попробую

    А Диод оставлять? или же к чертям его? Кстати, а зачем он вообще в этой схеме?

    Last edited by a moderator: 19 янв 2014
  11. marana_tha

    marana_tha Пользователь

    Сообщения:
    33
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    Не нужен он. Просто защита от переполюсовки, как я понял. Защита ЛД, если неправильно его подключите.

  12. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    на счет бахов капов- а на выходе БП напряжение точно 12 вольт? если да, то наверно полярность перепутали. полоска минус, без полоски плюс (а на танталовых капов наоборот).

  13. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1

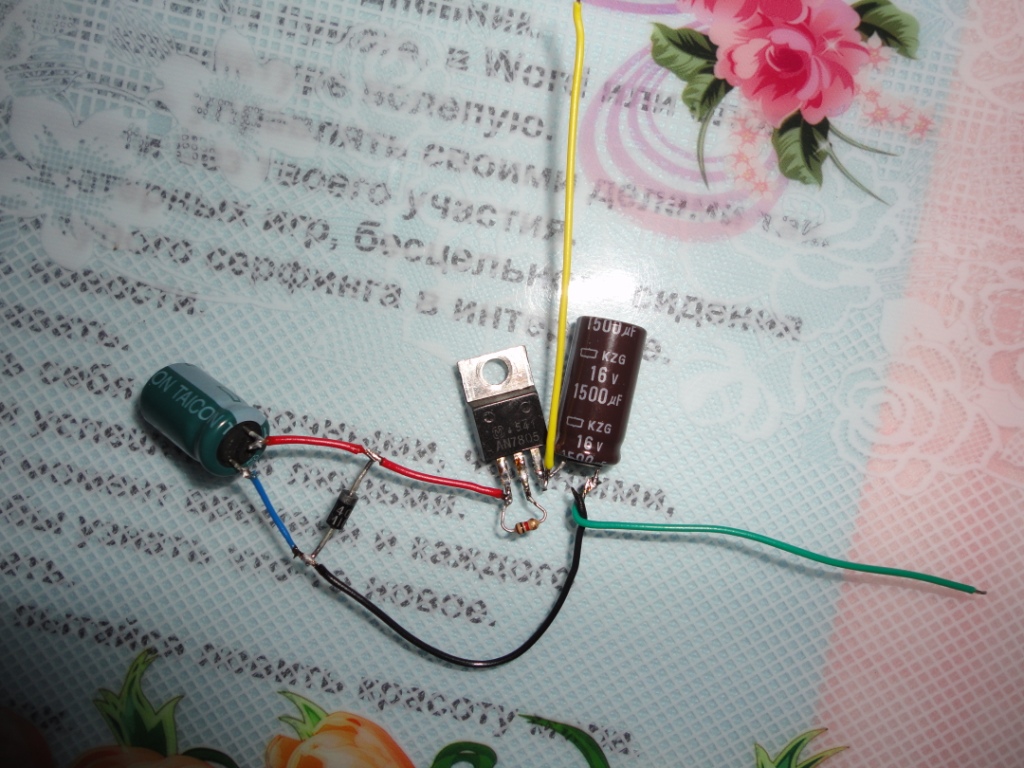

    Правильно ли я спаял?

    не ту микросхему припаял, только заметил =)))

    Что-то творится непонятное=))) В роди бы перепаял всё збс 100омный резистор 85 мА получаетсяю Такой бред. Подключен только минус, конденсаторы начинают заряжаться, почему?

    Да, походу мне только конструкторы собирать xD


    Вложения:

    • DSC03980.JPG
      Размер файла:
      310,8 КБ
      Просмотров:
      839
    Last edited by a moderator: 19 янв 2014
  14. Sky)

    Sky) Поделил на ноль

    Сообщения:
    1.748
    Симпатии:
    103
    Баллы:
    63
    Пол:
    Мужской
    Адрес:
    Нижний Новгород
    Купи новый мультиметр.

  15. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    да, на фотке все верно спаяно, при условии что микруху на ЛМ317 заменили, и причин для ее неработоспособности я не вижу. подключите любую нагрузку, например резистор или светодиод, замерьте напряжение на токозадающем резисторе, это напряжение разделите на его номинал, получите текущий ток в схеме. при нормальной работе на этом резисторе должно падать 1.25 вольт.

  16. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1
    Я измерил напряжение на резисторе, написано ровно 1.25 В. Я так понимаю это правильно?

  17. Sky)

    Sky) Поделил на ноль

    Сообщения:
    1.748
    Симпатии:
    103
    Баллы:
    63
    Пол:
    Мужской
    Адрес:
    Нижний Новгород
    Sorcer, 7805 это не 317.

  18. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    Sky), он вроде заменил ее на ЛМ317.
    Sorcer, да, все верно. резистор у вас 100 ом же, да? ну вот, 1.25/100=0,0125 ампер, или 12,5мА. если мультиметр показывает другие значения, значит нужен новый мультиметр.

  19. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1
    Всё получилось! Спасибо! Да микросхему я кстати заменил.

    Правда мультиметр показывает 10 мА а не 12, но не в этом суть.

    Last edited by a moderator: 19 янв 2014
  20. Sorcer

    Sorcer Новичок

    Сообщения:
    16
    Симпатии:
    0
    Баллы:
    1
    Спалил лазерный диод... :) Коротнул провода случайно.
