Драйвер на LM317

у ИК диодов 808нМ рабочее напряжение 2.2 вольта если память не изменяет. но я бы более 2 вольт не превышал (по причине того что точное падение не помню, или 2 вольта, или 2,2 вольт). так что можете поднимать ток до тех пор пока падение на диоде не достигнет двух вольт.



народ помогите плиз.. собирал эту схему два года назад, на коленке, спьяну, на скрутках.. работала сука как часы.. купил вчера детали, все собрал аккуратненько и ровным счетом нихрена не заработало, еле бздя светятся все четыре испытуемых диода в любом положении переменника.. питание 12 вольт от мотоциклетного акб.. так как там по даташиту можно до 25 вольт то попробовал от бп на 15 вольт 1,5 ампера.. та же самая лайба.. подключил амперметр получилось что ток изменяется от 32 до 149 мА.. убрал резисторы и оставшимся переменником выставил 220 мА (32-450) .. результат тот же.. психанул.. вскрыл новый дивидишник и не выпаивая диод подпаял провода.. результат не удивил.. та же шляпа.. почему может не работать? какие варианты? правильная ли изначально схема? если судить по даташиту то первые две ножки надо местами махнуть, и насколько я помню о ГКИ то третья ножка ЛД как минимум тоже на минус должна вешаться



ну на 100% не уверен, купил три штуки, попробую перепаять, но по идее они новые должны быть норм, покупал все в одном магазине , и уже не в первый раз, и мосфеты и пики все нормально работало, ну и в первый раз там же брал, схему перепроверил много раз, непонятно зачем запаралеленные десятки ставить если одну пятерку можно, при таких токах одноватника должно хватить, от кондера там не много по моему зависит, чисто ровняет напругу.. но вроде по номиналу взял, диод тоже.. неизвестны модели и мощности ЛДшек но все из рабочих дивидишников вынимал, хотя диод он и есть диод , в режим генерации рано или поздно должен войти, единственное может кристаллы попалил тогда вопрос как если в первый раз то же самое происходило.. микрухи lm317 Т



мне бракованые ЛМ317 ни разу не попадались...
Извините, что то не врубаюсь, а в чем собственно проблема? ток не поднимает до нужного предела? переменник получше поставьте, я например в этих схемах использую подстроечники типа 3296 на 47 ом, максимальный ток для такого переменника будет 400мА (больший ток поднять мощность подстроечника не позволит и он сгорит), но если взять переменник по мощнее то можно хоть и до 1 ампера регулировать.

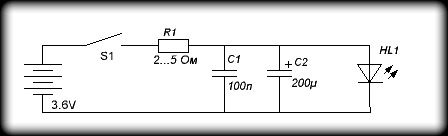

Я не знаю, по какой вы схеме собирали, если вот по этой: , то она правильная. А вот местами ничего менять не нужно, как нарисовано, так и нужно подключать, хотя, может быть, вы имели ввиду что-нибудь другое, например нумерация ножек в даташите. Кондеры чисто для защиты: защищают от статического электричества (керамика) и обеспечивают плавность переходных процессов (электролит). По даташиту входное напряжение до 40 В, а не 25: http://lib.chipdip.ru/159/DOC000159840.pdf . Проверьте ЛД по 1 схеме только с резистором: http://polno.my1.ru/publ/svoimi_rukami/1/lazer_iz_dvd_rw_privoda/11-1-0-14



только вот у этой схемы максимальный ток будет в 250мА из за тех двух резисторов на 10 ом, а этого хватит только для 16х и СД диодов хватит (ну для блюрейников до 6х тоже), так что те резисторы все же лучше наверно убрать.
а, и еще в этой схеме нет входного капа, который необходим.



Да, параллельное подключение двух - это для маломощных резисторов, лучше взять один нормальный, ну и переменник по желанию.
Обычно входной конденсатор не нужен, если корпус стабилизатора находится в пределах 15 см от входной фильтрующей ёмкости, в противном случае он необходим. Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован ёмкостью.

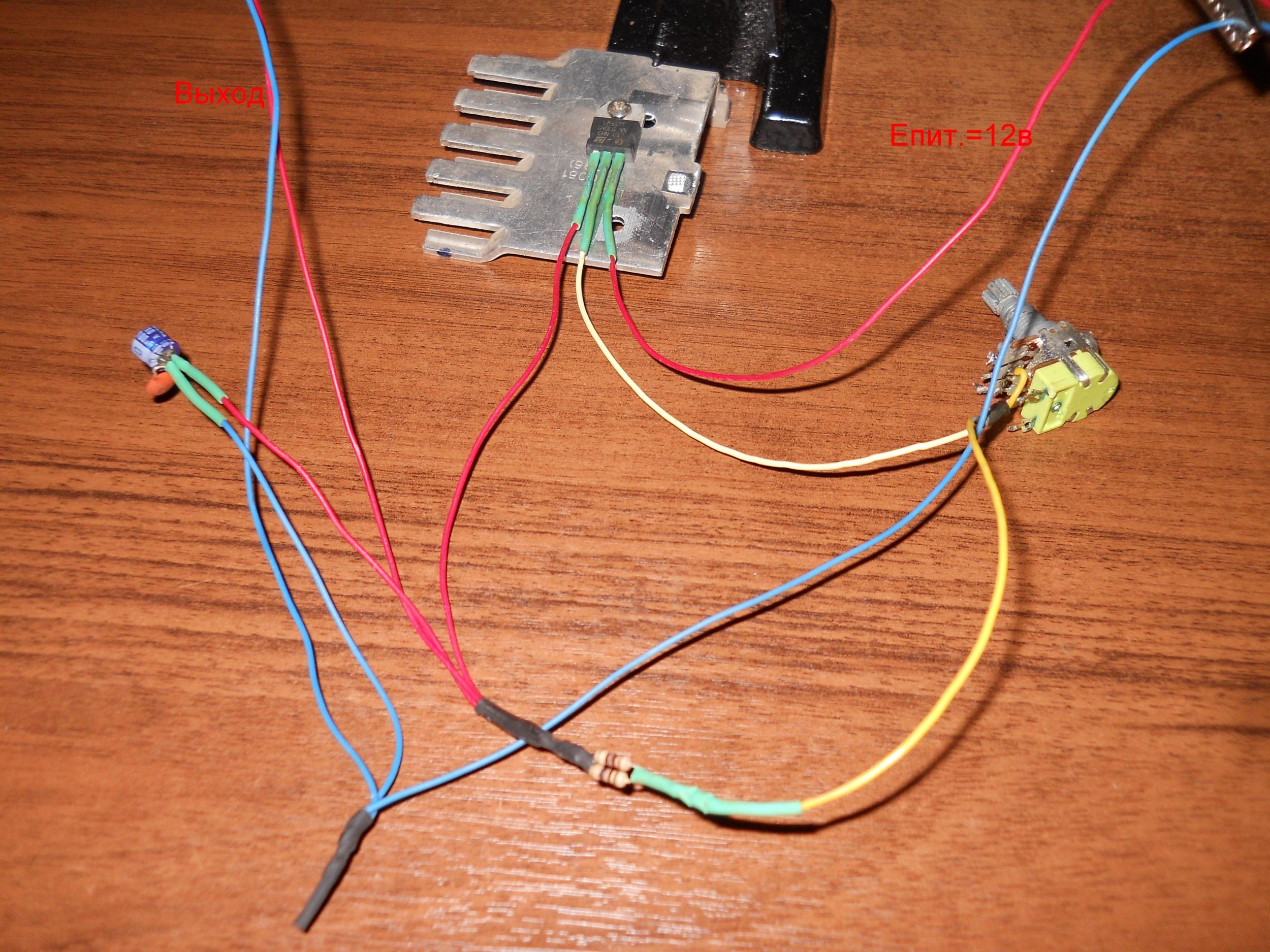

вот .. это по схеме которую скинул marana_tha . и точно так же не работает



сколько именно должна быть ёмкость? и вообще кто нибудь не спалил такую схему?



Не надо так делать.
И длинные провода меня смущают, да.



ну длинные провода чисто для наглядности того что схема вроде без косяков собрана. и не надо так делать ЧТО?

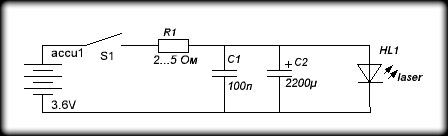

Не надо делать подобие пародии на недодрайвер из резистора и конденсатора.



Электролитический конденсатор от 100мкФ и больше. У меня лазер на такой схеме почти 2 года. Схема надёжная, ЛД не палит, если не превышать входное напряжение при конкретном резисторе и не допускать перегрев ЛД.
На вашем фото всё собрано правильно, но, возможно, переменный резистор даёт слишком большое сопротивление. Попробуйте использовать 1 резистор на 5 Ом. Вы писали, что ток кз на выходе доходит до 149 мА, при таком токе ЛД уже должен довольно ярко светиться.



емкости обязательно нужны и на входе и выходе, без них возможен взбуд.
глянул схему, собрано то все правильно. но опять таки входного конденсатора нету, это плохо. и как Скай уже сказал длинные провода- совсем не айс. укорачивайте провода, убирайте те два резистора на 10 ом или возьмите сопротивление поменьше, скажем 6,25 ом два штуки, тогда ток максимальный увеличится в разы. а с этой схемой в оригенале ток то опять повторюсь выше 250мА и не поднять.



Эту фразу я взял из даташита к КР142ЕН12А. Что такое "взбуд"? И при каких условиях без ёмкости он проявляется? Я подключал к импульсным блокам питания и к аккумуляторам без входного конденсатора, проблем не замечал.
У stayer может быть ЛД от DVD 16x, тогда, как раз больше 0,25А нельзя давать.



простыми словами- взбуд это состояние схемы, когда ее начинает глючить и появляются выбросы тока и пульсации на выходе, не смотря что ЛМ317 линейный стабилизатор, возбудиться может и он тоже (вроде тут даже случаи у кого то были уже). поэтому капы всегда должны быть на входе и выходе, а дорожки в схемах как можно короче (особенно в импульсниках, чтобы не было всяких наводок, паразитных сопротивлений итд, из за этого импульсная схема может либо заработать еле еле с ужасным КПД, или же совсем не заработать).
для 16х ЛД да, я бы даже сказал, что 250мА для него самое оно, хотя мой 16х на сколько я помню при 3 вольтах падения 270мА жрал. поэтому я в переменнике тут и не вижу смысла, уж слишком маленький максимальный ток получается.



Спасибо!



заново собрал схему, купил два аккума на 3,7 вольта, провода убрал схема теперь влезет в наперсток, убрал резистор переменный, на выходе 2.348 вольта и 237ма, в итоге три диода так и не светятся а еще три тускло . При этом они очень хорошо греются, есть возможность что я все шесть штук спалил?
