Драйвер на LM317

я такого и не писал,что можно использовать как стаб тока.
Про 1 литий - у самого на нем работал красный диод из 16х двд-рв привода. Причем весьма успешно.



нда...сглупил..бывает...



На Lm317 спаял просто навесу проводками. Работает от трансформатора. Диод из CD-рома(ик) вроде пашет. Сейчас делаю вариант на SMD-компонентах. Как доделаю, выложу фотки. Это будет мой стационарный вариант.

А1117 вроде бы не подходит. NCP у нас не продают. Ищу аналоги. Впринципе они есть. Определить, всё ли впорядке по питанию можно, воткнув в схему амперметр.

Как думаете, имеет ли смысл ставить в схему более ёмкие, чем 0,1 и 10 мкФ, кондеры?

//офтоп.
//Нашёл на ебэе вот такую вот штуку
//http://www.ebay.com/itm/NEW-3V-Power-Supply-Driver-532nm-980nm-Laser-Diode-/300590002808?pt=LH_DefaultDomain_0&hash=item45fc8f7278.
//Заявлено питание от 3-х вольт. Есть идеи?
//И еще не выкладываются файлы на форум. Пичалька.



Только у меня безбожно глючит движок форума? Я не могу начать переписку. Требует ввести текст сообщения, а соответствующего поля нет. Есть только заголовок.



Привет форумчане, возможно кто то уже спрашивал, но я что то не нашел. Если что ткните пальцем))
Какую схему применить в качестве драйвера для ЛД если требуется регулировка его мощьности от МК какого нибудь?



А диод то правильно подключил. У меня LM чуть теплая была когда я собирал.



А вы проверяли, что именно нужно 7-8 вольт для нормальной работы? Или все говорят так из-за надписи на схеме 7.2V? Но там сказано, что это идеальное напряжение... Я слегка переделал схемку по даташиту и после измерений понял, что стабилизация идёт начиная от 4.4В, а не от 7.2В.
Может быть моя переделка дала такой результат, может быть то, что я использовал LM317T, не знаю. По изначальной схеме работа стабилизатора мне не понравилась - там без нагрузки показывает неверное напряжение, в то время как схема из даташита даёт точное напряжение как с нагрузкой, так и без. Как мне показалось, и минимальное напряжение нужно большее, хотя я не уверен, не было времени проверить подробно. Кому интересно, заходите на сайт: http://polno.my1.ru/publ/svoimi_rukami/svoimi_rukami/lazer_iz_dvd_rw_privoda/4-1-0-14
там и схема моя и всё описание с формулами



Спасибо! Ну, т.е. если использовать LM317 как стабилизатор тока, то нужно минимум 7В, а как стабилизатор напряжения, то 4.4В?
Тогда такой вопрос, какой смысл делать стабилизатор тока и завышать минимально необходимое напряжение? Ведь подавая 3В на красный лд, сила тока получается порядка 250мА, что и требуется. В любом случае можно использовать подстроечный резистор и мультиметр и довести силу тока до нужной как в случае со стабилизатором тока, так и со стабилизатором напряжения. Разницы-то нет, как я понимаю, если 250мА, то напряжение будет на двух схемах одинаковое, 3 вольта для красного лд 16х?



Смысл в том, что лазерный диод питают током. Питать его током - это тепло и лампово, а напряжением - наркомания.



собираюсь собрать на Lm, вопрос: имеется плеер cowon a2 узнал что там LiPo 4300maH 7,4в планирую юзать этот акум, потянет драйверок? и сколько ампер с него можно будет вытянуть? и еще есть от фотика 7,4в 860милиамперчас какой лучше?



Липолька будет долгоиграющей.



Драйверок потянет, но учтите, что рекомендуется напряжение 7,2В. Подсядет аккумулятор всего на 0,3В, и может начать проседать ток, (если что, то протестируйте сами, может быть будет держать до более сильной посадки напряжения) поэтому я бы собрал драйвер стабилизации по напряжению - вторая схема здесь: http://polno.my1.ru/publ/svoimi_rukami/1/lazer_iz_dvd_rw_privoda/11-1-0-14 В ней до 4,4В будет стабилизация.
Для LM317T предел 1,5А. Конечно лучше 4300maH, будет намного дольше работать!

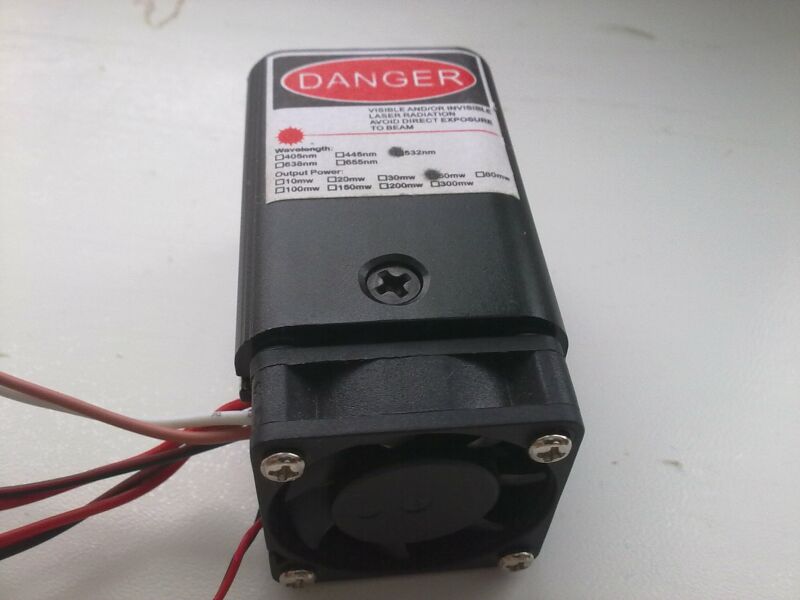

Народ подскажите... Есть такой модуль

Можна питать его этим драйвером? И какой ток примерно ставить? Это зеленый модуль, на нем написано что он на 50 мВт. Родной Китайский драйвер работает, но на нем очень сильно греются некоторые детали, потому я хочу запитать модуль этим драйвером



Можно питать, если требуется не более 1,5А.
Замерьте силу тока при работе от родного драйвера и давайте не больше этого тока с помощью LM317. Либо с помощью переменного резистора начинайте подавать с минимального тока до тех пор, пока не начнут перегреваться те детали.



Запитал я свой модуль этим драйвером. Ток поставил 350Ма так как было на Китайском драйвере. Вроде все работает нормально. Напряжения на диоде 1,82 вольта. Отсюда вопрос... Можно ли поднять немного силу тока шоб увеличить мощность излучателя или не стоит? При токе 350Ма модуль почти не греется
