Драйвер на LM317

а ещо вопросик, можно ли както переделать эту схему для ик?????? ато очень хочется красный на лм2621 портптивный, и ик на лм317 стационар.... подскажите плиз



переделывать не чо не надо)))



тоесть, просто на подстроечном резисторе поставить 170ма (или сколько там..) ???

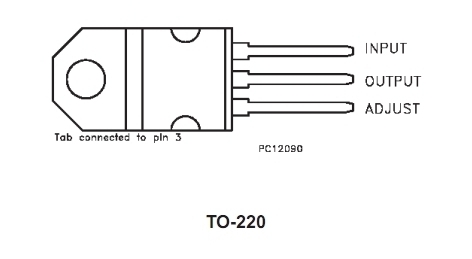

вот корочен незнаю зачем выкладываю, но мало ли кто не разберётся в выводах



А какой ток через ножку Adjust у LM317? В датише два значения. Одно с каким-то треугольником, второе без. Вот, посмотрите прикрепление.



Это дельта - разница между значениями.
В данном случае отклонение тока.



О, спасибо.
Нашел в интернете очень хорошую вещь - калькулятор под LM317 в режиме стабилизации тока и напряжения, а так же под некоторые другие микросхемы.
Пересчитал результаты на обычно мкалькуляторе, всяв стандартные значения из датиша - правильно считает



Друзья, у меня к вам вопрос. В фирме, торгующей электронными компонентами в прайсе есть куча разных LM317.

LM317AMDT
LM317BT PBF
LM317D2T
LM317LDG
LM317LMX PBF
LM317LZ
LM317T PBF

Какой именно стоит взять для драйвера по схеме №2?



Они отличаются только производителем, возможно корпусом и незначительно максимальным током. Я Думаю любой подойдёт. Точно могу сказать только одно - PBF это безсвинцовая технология. Паяются чуть хуже...



INFERION
Огромное спасибо за быстрый ответ. Сегодня на обеде сгоняю в магазин и куплю себе парочку LM317

И ещё хотел спросить - на простейшую китайскую красную лазерную указку сколько ток подавать?



Несколько десятков миллиампер. Точнее сказать не могу. Никогда не задавался этим вопросом. Поставь свежие батарейки и померяй...



Спасибо! так и сделаю. О результатах отпишусь в ближайшие дни.



То уже LM117.



Купил в тот же день. Спаял. Сначала неправильно впаял диод 1n4001 (я взял КД208А). Ладно, разобрался.
За место переменника воткнул маленький подстроечный резистор такого же номинала. Прибором замерил ток в то место где подключается лазерный диод. выставил 25 мА. странно, но спалил сначала свою прежнюю лазерную указку.
А потом ещё купил три в магазине.. и опять спалил)) странно.
Давно хотел уже отписать о моих фатальных экспериментах, да форум не работал.

Да, кстати. Хотел спросить. при подключенном лазерном диоде можно ток подстраивать? или это может плохо закончится для диода?
я не имею ввиду если я подам на диод слишком большой ток. просто из-за регулировок в процессе настройки?



Теоретически, потенциометр может терять контакт во время вращения. Например, из-за пыли. Наверняка замечали на старых приёмниках "глюки" регулятора громкости, когда звук трещит при повороте.
А потеря контакта в зависимости от схемы может закончится и плохо. Зависит от того, как схема на обрыв потенциометра реагирует.



В принципе схема то рабочая, я проверил на светодиоде подал на него 25 мА горит. подал 150 мА горит и медленно подыхает
А те угробленные лазеры конечно жаль... Но последние 3 штуки я купил в магазине с нового привоза, по 18 рублей всего. Дак они светили от батареек не важно. Я было подумал из-за китайский окислившихся батареек. Но как показал прибор - батарейки исправно давали своё напряжение. Правда ток не мерял от них. В общем последние три трупа лазерных указок можно списать на то, что они были и так не очень то живые) А прежний лазер, который прекрасно работал от батареек, но был подключен в схему с неправильно подключенным диодом - тоже к сожалению крякнул. Я уже все запасы указок в ближайших магазинах купил) Что-то накладно выходит



TiMURIUS. У меня к тебе есть самый популярный вопрос, который задают любитилям попитать ЛД током:
Ты что сначала подключал к драйверу? Источник питания или ЛД? Если ЛД, то не отключал ли ты его раньше, чем источник питания?
Этот драйвер неправильной последовательности не прощает...
