Драйвер на LM317

(хотел не вмешиваться, но надоело это слушать.)
Во-первых, если не включать лазер "на полчаса", то радиатор на LM317 не нужен. Мне включений на 15 секунд хватает, за это время перегреться не успеет.
Во-вторых я собрал на нём нормальную указку, и кстати самую удачную на данный момент.



Я новичок в этом деле ,нашел микросхему КР142ЕН12А это тоже самое или всьо таки лучше поискать ищо лм317? , там ноги паяются идентично 317? На КР142 , 360мА можна вытянуть без проблем при 7.2 v? Теперь по схеме имею 10мкф но 63v пойдет? А ни лучше тантал поставить? Диод нужен только если перепутаэш случайно + - или ишо от чевото защищает? 10ohm - 10 Ом или кОм? Мне переменник наверное ненужен как розщитать сколько Ом поставить место переменника чтоб ток бил около 130 и 200мА есть формула или только прибором? На 6-ти кадминовых аккумуляторах по 1000 долго светить будет?



Наша КР142ЕН12А слизана с зарубежного LM317 ещё в бог знает в какие савдеповские времена. В общем это полный аналог. Вопрос упирается только в качество...

Диод тот ненужен. Я вообще не понимаю зачем он там. Если боишся косяков с подключением к нему ЛД - значит драйвер выбрал неудачный. Он абажает палить их, если контакт нарушится. Будь осторожен...
На входе можно и обычный электролит лепить. А вот на выходе керамика должна присутствовать...

Ток твой вытянет без проблем. Резистор расчитывается по следующей формуле: R=1,25/I, где R - сопротивление (Ом), 1,25 - опорное напряжение стабилизатора (V), а I - нужный тебе ток в (A). Точность довольно высокая.

На этих аккумулятораз часов 6 просветит, при токе 200мА. Они не до конца будут садится. Вернее до конца, но после определённого момента драйвер будет превращатся в примитивный из-за нехватки питания...

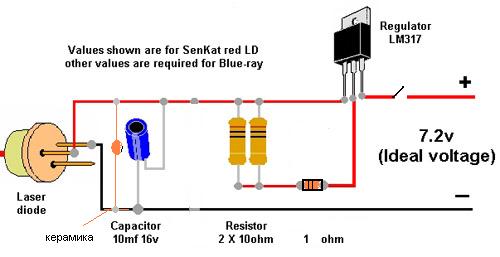

Так все же 317 искать или и на кр142 можно смело делать? разница в качестве большая? На схеме нету на входе электролита как я понял? На моей схеме выходит 6 ом 1.25/6= 208мА правильно? Кнопка должна бить до кондеров я правильно ее разместил? можно ближе перед 2ма кондерами после резисторов ставить? Я добавил в правильное место керамику? Можете лучшую(полную) схему показать, если эта неполная!?



Товарищи, помогите плиз! я вот решил собрать схему, и появился вопросик. туда надо диод именно такой как написано? или подойдёт любой другой? если подать на на схему питание 9 вольт ( крона) питание на лазер не изменится? знаю что лм-ка будет нагреваться, уменя для этого есть офигенный радиатор. Зарание спасибо



смотря что питать им будешь. От фиолета сильно нагреватся не будет, а красный не потянет крона...
Диод там вообще ненужен...



а если блок питания на 12 вольт? а что если 2 кроны паралельно соеденить?



Чем выше напряжение - тем сильнее грется будет. Надо как можно меньше брать, но чтоб хватало.
Кроны штука слабая. Парочка может и вытянет, но очень недолго. Аккумуляторы ещё потянут, но не батарейки...



а как нащёт керамика на выходе? её типо нужно ставить вместо диода? такая как в самом примитивном драйвере подойдёт?



Керамика везде ставится. В любом драйвере (кроме специальных, занимающихся высокочастотной модуляцией). Подойдёт. 0,1мкф это уже как стандарт. Но тут много не бывает. Можно и больше. Электролит крупный лепить тоже необязательно. Там и 10мкФ хватит. На входе тоже желательно повесить керамику с электролитом. Так принято, чтоб стабилизатор помехи от дребезга контактов не сбивали с толку...



а тебе не трудно будет нарисовать, как это будет выглядеть? очень прошу

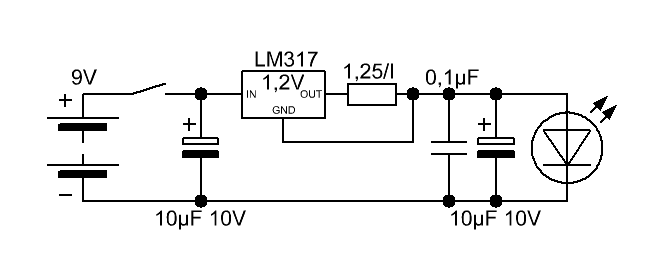

Схемы читать умеешь? С меня плохой художник, да и спать скоро иду. Могу только накатать схему, как бы я сделал:[attachment=0:3sbw3i0o]LM317.PNG[/attachment:3sbw3i0o]Вернее я бы сделал вообще по-другому - стабилизатор напряжения, а не тока. Но этот вариант проще и менее капризный... Сопротивление резистора (в Омах) расчитывается по формуле над ним, где I - ток в Амперах...



а куда переменный можна влепить? чтоб регулировать ток.



спасибо



R=1.25/I
1.25/0.02=62.5Ом
1.25/0.5=2.5Ом
