Драйвер на LM317

Re: LM317 и конденсатор

Если ты обрываешь кратковременно контакт, со стороны ЛД во время работы драйвера, то виноват кондёр. Но если по хорошему - без кондёра этого тоже нельзя. Он фильтрует ВЧ, которое благополучно проходит через LM-ку. В общем в любом источнике тока нельзя убирать нагрузку. Иначе напряжение сразу же подпрыгивает до напряжения питания и его благополучно впитывает конденсатор, который затем и разряжается на ЛД со всеми вытекающими последствиями...
Юзай вместо LM317 обычный 5-ти (на 3,3V то лучше, но его достать затруднительно) вольтовый стабилизатор напряжения. Например 7805 (КР142ЕН5А). А ЛД к нему подключай через первый драйвер. Эта система гораздо надёжнее будет. С первого драйвера электролит можно и выкинуть...



Re: LM317 и конденсатор

А имеет ли смысл поставить конденсатор перед LMкой, тогда лишнее напряжение осядет на ней, а колебания будут сглаживаться перед входом в микросхему?



Re: LM317 и конденсатор

Похоже ты не понимаешь как она работает. Конденсатор на входе всё равно будет заряжатся до напряжения питания, т.к. всё лишнее напряжение оседает в самой LM-ке. Его то надо ставить, чтоб ВЧ отсеивать. В даташите ведь нарисовано, что желательно обвешивать микруху керамикой с обеих сторон, чтоб избежать её возбуждения. Но от недостатка всех источников тока ты этот драйвер не избавишь. Это в него нужно вносить ограничение напряжения. Кстати. Это же в первую очередь регулируемый стабилизатор напряжения. Ты можешь получить у него на выходе напряжения от 1,25V и выше. Заодно и частичную термокомпенсацию получишь, и питать можно будет драйвер 6-ю вольтами. Я вообще давно уже не юзаю источники тока для питания ЛД.



Re: LM317 и конденсатор

Да даже не то что разбираться, а как правильно сказали, "Это надо на схему целеком смотреть". Без схемы микросхемы не узнаешь что внутри



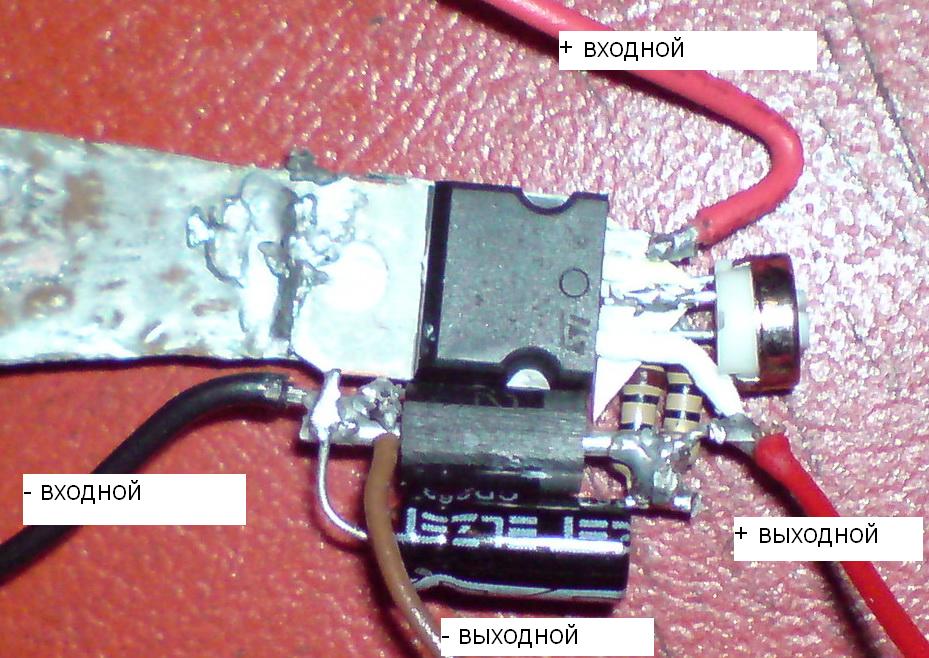

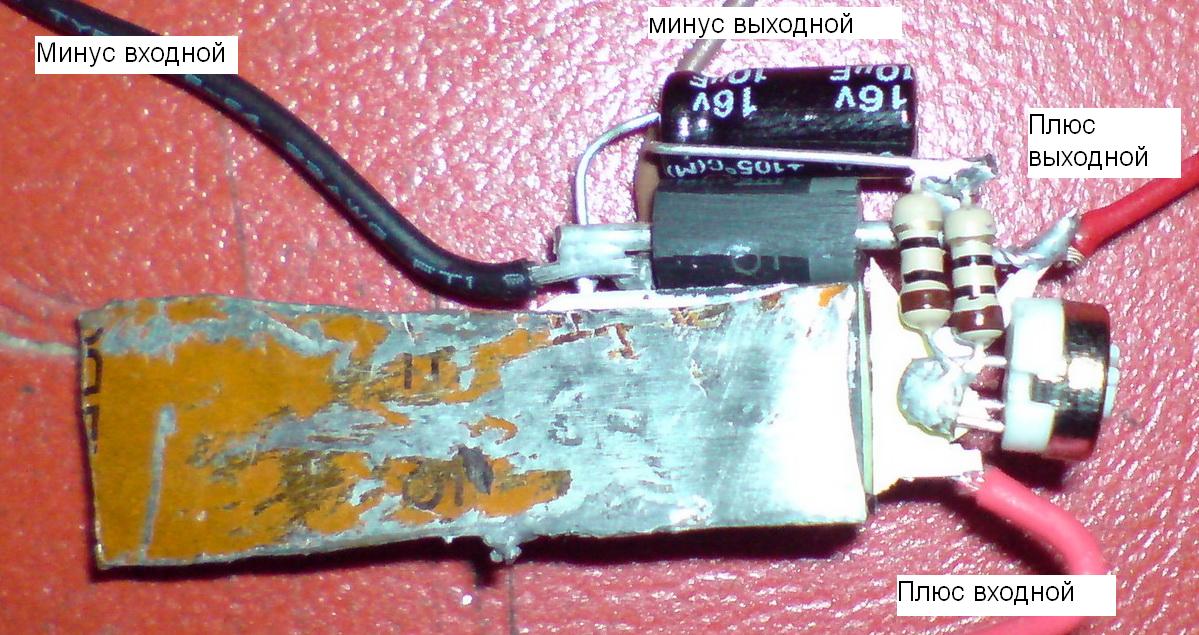

Здравствуйте, проблема такая: собрал схему, как положено, на вход подаю 8в с 2х аккумуляторов Li-ion с мобильного. На выходе, подкрутив резистором, получил 2,2в под нагрузкой. Вместо ЛД, для предварительной проверки, поставил 4 последовательно соединенных диода марки "Д226Б". Все диоды проверял на исправность. Проблема заключается в том, что выходной ток идет порядка 0,5 мА(!!!). Не могу понять почему это так!
1. Диоды подключены правильно.
2. Схема элементарная, без ошибок.
3. Аккум хорошо заряжен.



Rom Начни с того, что нарисуй свою схему. Именно так, как ты её собрал (с диодами и т.д.).



Есть идеи почему ток столь мал



Собрал 317, на входе повесил 7808 ((7808 успешно сгорел,был последний)вход выход у него наоборот"склероз"). Подал 12в напрямую, греется все влоть до 2-ух ватного переменника,повесил 7805 вывел с неё 7в стало работать как по маслу.Вывод-нефиг на 317 больше 7в давать, иначе греется сильно и радиатор надо вешать.



Интересные люди. А куда по вашему испаряется энергия, которую вы гасите стабилизатором напряжения до LM317? Да всё туда же - на тепло.
Вывод - тепла будет выделятся столько же. Против закона сохранения массы и энергии не попрёшь. Только так ещё и схема сложнее получается. Ненравится тепло - гоняйтесь за высоким КПД, как я...
И вообще. Если юзаете стабилизатор напряжения - нахрена тогда нужен стабилизатор тока? На балласте напряжение будет постоянным - соответственно и ток (пример - драйвер на LM2621 от Артёмки)...



А varable rezistor это типо переменный?



А эта желтенькая точка на резисторе это центральная лапа?



У меня несколько вопросов, насколько этот драйвер хуже чем на лм2126 и почему на этом сайте дана схема:
http://lasers.org.ru/images/stories/lm3 ... 1_0021.jpg
в которой напряжение рекомендуемое на входе 7.2 в. Ведь падение на самой микросхеме 1.25В + падение на диоде приблизительно 0,5 в.! А питание для ЛД 3 В., а куда лишние 2.5 в. девается то?
И ещё один вопрос не в тему, если диод питать током 50 Ма, насколько опасным для зрения будет луч?



Начнём по очереди:
на микросхеме падает 2v
на резисторе падает 1.2v (схема немного не наглядно нарисована... на самом деле ток идёт через резистор, а левая нога измеряющая).
красный ЛД хочет до 3v
итого: 6.2v питания надо. Ну ессно запас на просадку аккумулятора, и ближайшее значение - как раз два Li-ion, дающие как раз 7.2v.

Этот драйвер хуже только тем, что требует 7.2v питания, а это уже не маленький аккумулятор. Поэтому многие его забраковали (тут много фанатов компактности и кпд).
Ещё минус - сама микросхема и резисторы будут греться. Тоже не приятно.
Но сам по себе драйвер очень хороший. Заведётся сразу, и ток будет очень стабильным.



а без двух резисторов по 10 ом схема ведь будет работать так же, они как я понимаю поставлены для подстраховки?
