Драйвер на LM317

На такой диод, если поставил охлаждение, можно давать больше. у меня такой спокойно работает на 370мА и не греется. однажды дал кратковременно 500мА и жив до сих пор.



ребят это конечно глупый вопрос, но скажите мне что конкретно в этой схеме делает диод 1n4001



ещё вопрос, как вы считаете патерю напряжения на lm317?
что именно смотреть в даташите?
были посты что до 2.5 вольт, допустим...
я так понимаю что сопротивление диода в районе 10 ом, тогда 2х вольт ему выходит за глаза, а это 4.5 на вход, откуда 7?



Считается все просто....
На лазере ~ 2.5В
На LM ~ 2.5B
На измерительном резисторе - 1.25В
итого: 6.25 В .... + небольшой запас на разряд ~ 1В
Вот так и получается.....

Посмотри мою тему про SHARP.... там есть методы уменьшения лишнего напряжения...
Суть в том, что-бы использовать low-drop стабилизаторы и изменить схему контроля тока....( у них падение напряжения 0.1 В на токе 0.5 А (например у PQ30RV1)
Помимо SHARP наверняка есть аналогичные стабилизаторы и других фирм...



А действительно, зачем диод? о_О



видимо чтобы избежать обратных токов



Вроде все собрал по схеме, сопротивление 5 ом + последовательно переменник на 100 ом. Пробовал на светодиоде, яркость плавно регулируется.. Подключаю диод от двд - не светит. Питание 9в, 350мА (на бп написано) Причем от 1 драйвера светит отлично! (акк от телефона, кондеры и 10 ом)
Весь моск сломал... От другого бп стабилизатор с радиатором греется как сковорода, больше 100'С! (написано 12в, без нагрузки дает 20) Помогите пожста!



другой бп подключи! 350мА мало скорее всего



От компа попробую завтра.. Пытаюсь вытащить лд из радиатора.. Все клеем было залито) Ааа, терпения не хватит чувствую

сукааааааа + ножка полностью вылетела. конец?



я востанавливал ножку, тоже раз оторвался +, но основание чуть чуть было. но если полностью оторвалась, тода конец....

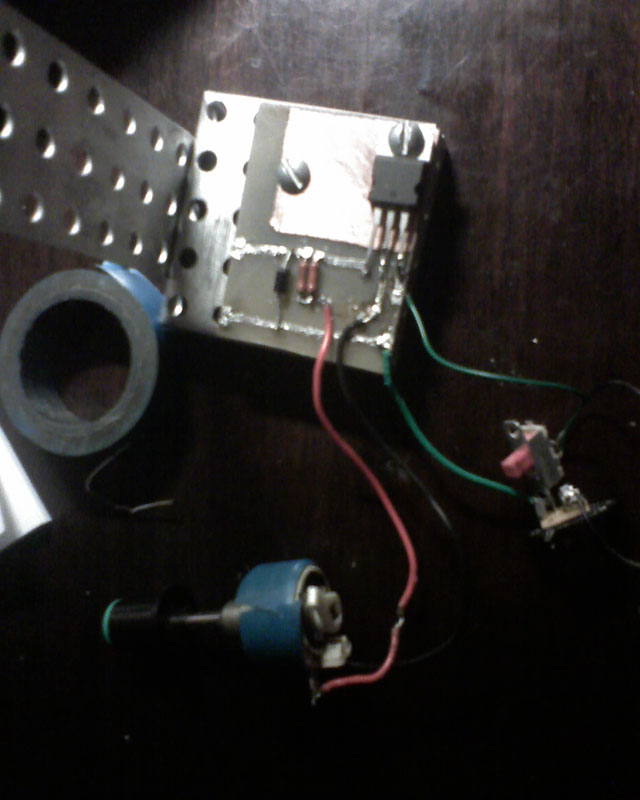

Вот собрал схему. Всё работает. Стоит ли добиваться что-бы на диоде было 3 вольта?и как мерять напряжение с диодом или без него



Для лазерного диода важен только ток, протекающий через него... напряжение может при этом токе любое ...... забей на измерение напряжения на диоде, оно интересно только на стадии разработки и расчетов схемы....



Понятно спасибо



Чорт, у меня на клеммах к ЛД (сам диод я еще не подключал) максимальный ток 210 мА. Если резисторы вообще убрать, то ток зашкаливает over 1500 мА, как и при прямом подключении мультиметра к аккумуляторам. Что я делаю не так? Может постоянный резистор поставить на 2-3 ома вместо пяти?
Аккумуляторы подзаряжал.
---
И да, в нагрузку пытался подключить связку паралельно подключенных светодиодов, ситуация та же.
