Драйвер на LM2703, LM2704, LM2731 или LM27313 (PHR-803)

Re: Драйвер на LM2703 (PHR-803)

INFERION А что за штуки спиральные на углах?



Re: Драйвер на LM2703 (PHR-803)

Могу предположить, что это для того, чтобы медная фольга с текстолита не отваливалась при частых перепайках.



Re: Драйвер на LM2703 (PHR-803)

И никто не угадал. Это контактные площадки для плюса аккумулятора и внутренних стенок корпуса от фонарика, с которого будет делатся лазер. Ширина платы 12мм, в узкой части 10мм, а высота 13мм. Корпус под один AAA элемент питания. Так что игрушка получится как у Макиза, только круче .



Re: Драйвер на LM2703 (PHR-803)

АГА!!! именно, мойа идейка :roll: :roll: , могу рисунок скинуть, ща......
питание, как и сказал Инферион, от одной ли-ион ААА, миллиметр к миллиметру по чертежу, вобсчем!!!!! МЕГАКУЛЛ!!!!!!



Re: Драйвер на LM2703 (PHR-803)

Такс...

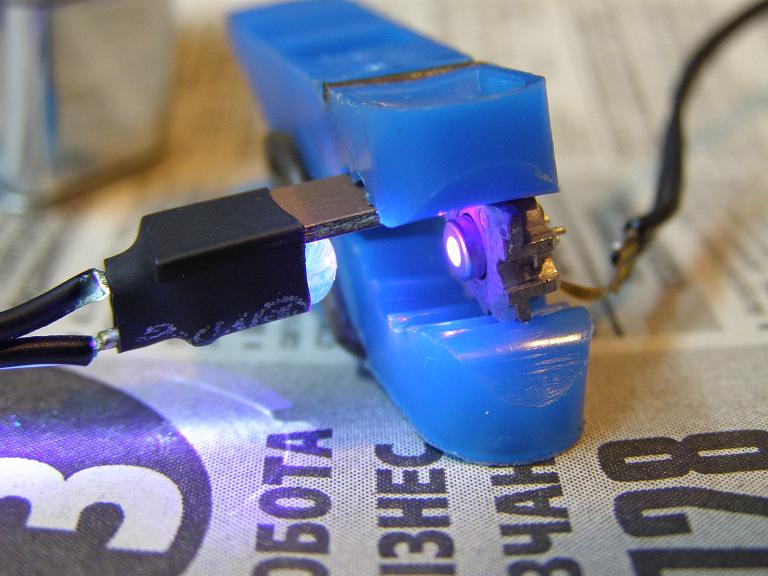

Пришли мне две головки PHR-803. Выковырял с них фиолеты и начал мучать два драйвера. Один классический, на LM317, дающий ток в 107мА. И оин на LM2703 по моей схеме. Фиолеты оставил в родных радиаторах, чтоб грелись сильнее. Цеплял к ЛД вот такую систему:[attachment=0:ddlxpcmi]PB153507.JPG[/attachment:ddlxpcmi]Это фиолетовый сверхяркий светодиод. Он работает как фотодатчик, а показания снимает мультиметр, в режиме "2mA". Тут всё просто. Чем больше яркость - тем выше ток фотодиода...
И вот какие результаты я получил:
У первого ЛД, на LM317, с прогревом яркость падала на 14%. На LM2703 она уже поднималась на 7,5%. Этот факт меня не порадовал. Нужно увеличивать сопротивление токозадающего резистора и пересчитывать цепь обратной связи по напряжению.
У второго ЛД яркость гуляла всего на 2%. Причём вначале она поднималась, а потом начинала падать. Пик был где-то на 50 градусах. В общем идеально стыковался. Когда начал подключать его к LM317, чтоб глянуь как у него яркость начнёт гулять от стабильного тока, спалил его самым распространённым методом - неразряженым кондёром в схеме, чтоб его... Заспаный был, вот и не проявил осторожность. Отвык от таких капризных схем, за что и поплатился. В следующий раз буду резистор в паралель кондёру паять...

С первым ЛД драйвер проработал пару часов. Намёков на кривую работу небыло. Сегодня соберу это всё дело в корпусе от красного лазера и испытаю в реальных условиях. Больше всего интересует реакция на севший аккум...

В общем расстроен я сегодня. Убил 3 ЛД. Один специально, а два случайно. Причём не дешевые...



Re: Драйвер на LM2703 (PHR-803)

Расскажи как убил, чтобы остальные твои ошибки не повторяли...



Re: Драйвер на LM2703 (PHR-803)

Блин, точно. Прочитал только начало и конец сообщения



Re: Драйвер на LM2703 (PHR-803)

Инф, сочувствую за убитый ЛД... Если токарка через неделю мне будет готова то тоже прийдется экспериментировать, буду отписываться по мере возможности.
Кстати - красные при какой напруге погорели? Можно в ЛС.



Re: Драйвер на LM2703 (PHR-803)

мда, присоединяюсь к сочувствующим, что не сделаешь ради науки, пусть даже и по неосторожности. Надо его похоронить с почестями.
а драйвер для меня не тэстил???? интересно былобы узнать у него ж другая разводка не как в класической, может и не так сильно яркость рости будет, а кстати, надо ж еще учитывать, что в переносных наших установках всетаки будет лучьше охлаждение, и не такой губительный режим работы- я про длительность горения, зато частота включений увеличится, и еще, кажется мне, что не так уж и сильно будет губить это диод, в крайнем случае, если на пол года хватит, то КУЛЛЛ!!!! а там мона и на другой подкапить.
Слушай, а ты ток не замерял, скажи плиз, какой потом на ЛД ток станивиться, по моим подсчетам должен примерно чуть меньше 10мА поднятся, вобщем этот факт интересен.

респект за проделанную работу, мегареспект!!!!!



Re: Драйвер на LM2703 (PHR-803)

Stan. А у меня другого драйвера и нет. Этож я на твой драйвер взял детали с тестового, а другие детали ради одного комплекта заказывать дорого. Вот я твой и мучаю до сих пор. Он уже и в моём лазере трудится несколько часов непрерывно. Я на нём хочу аккум полностью посадить, а эта сцука кушает всего 150мА. Долго ждать прийдётся (аккум на 700мА). Скоро на него ещё 5 фиолетов повешу, если другой не соберу. А печатка у тебя нестандартная только по периметру. Ядро точно такое же как в стандартном варианте, так и в круглом...



Re: Драйвер на LM2703 (PHR-803)

эксклюзивный вариант))))) разработан специально под мой хорактер



Re: Драйвер на LM2703 (PHR-803)

Сел аккум. Как я и ожидал - из-за защиты в аккуме и плавного пуска лазер начал мигать...

Успешно поджёг им спичку (где-то с 30см, зелёную) и попортил деревянную пробку. Способности к выжиганию не фонтан, но они есть. Сделал немного фоток. Может не в тему, но думаю вам интересно:[attachment=2:2bfoj8v5]DSCN1518.jpg[/attachment:2bfoj8v5][attachment=1:2bfoj8v5]PB163516.JPG[/attachment:2bfoj8v5][attachment=0:2bfoj8v5]PB163518.JPG[/attachment:2bfoj8v5]Ещё пересчитал элементы в схеме. Выяснилось что я каким-то макаром чуть не так расчитал то, что было до этого. И это не характеристики ЛД чуть-чуть не совпадают с расчётными, а характеристика самого драйвера расчитана крывовато. Я заменил там пару резисторов. 4,7 Ом на 5,1 Ом, и 43k (что в папалель кондёру) на 51k. С ними работать должно в самый раз. Как соберу - отпишусь...



Re: Драйвер на LM2703 (PHR-803)

Не знаю, как у кого - у меня уже "слюнки текут"...



Re: Драйвер на LM2703 (PHR-803)

Оптику, кстати, заюзал как обычно - из двух проходных линз от головок. Там и качество высокое и просветление... Правда много теряется в выходной стеклянной линзе, которая вклеена в крышку как защитное стекло...

Некоторые меня уже ненавидить начинают за то, что сами пол года фиолет ждут, а я так просто его достал. Ещё и не один. Завидуют блин ...



Re: Драйвер на LM2703 (PHR-803)

Млин, я и сам уже потихоньку aixiz начинаю ненавидеть... Могли бы и предупредить, что посылки столько времени от них идут.



Re: Драйвер на LM2703 (PHR-803)

Это ты про меня????? ага, ты угадал
