Драйвер на LM2621

я себе такую же брал...



И как результат?



работала хорошо, но при больших токах всёравно начиналась греться, но там около 100ма надо было, на 100ма всё хорошо работало

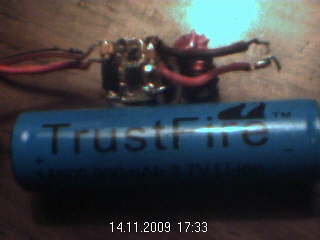

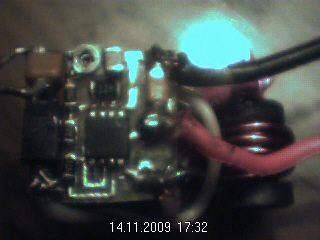

вот сделал сепик по схеме INFERION-на вроде работает мах ток который я получил от аккума 14500 ,400мА
от 10440 310 мА ёмкость у аккумов 14500 900 мА,а у 10440 500мА
10440 размер ааа батарейки
паял утюгом...



Макс, а что получилось по КПД?



короче дела плохо... купил сёдня тантал на 47 мкф, и котушку индуктивности 10мкгн 1.2 А
когда это всё врубаю от двух акумуляторов ААА, то даже светодиод нихрена не горит! а микруха так греется, что уменя на пальце вот такой квадратный ожог! что делать?????



кпд около 84%



Одному мне кажется, что с 1-го по 4-ый вывод спаяны, образуя проводник, или я не понимаю исскуство монтажа?



мне тоже так кажется...

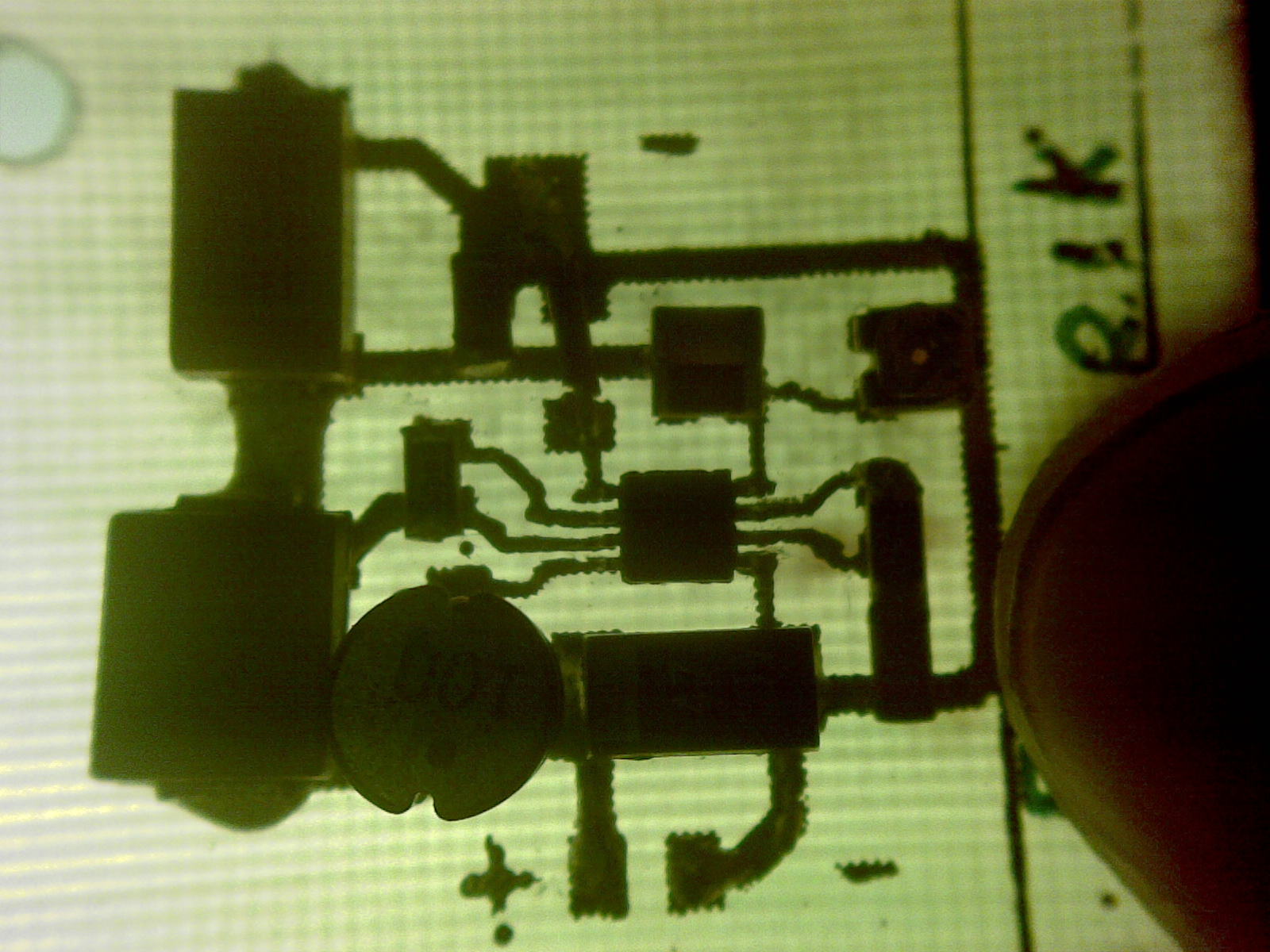

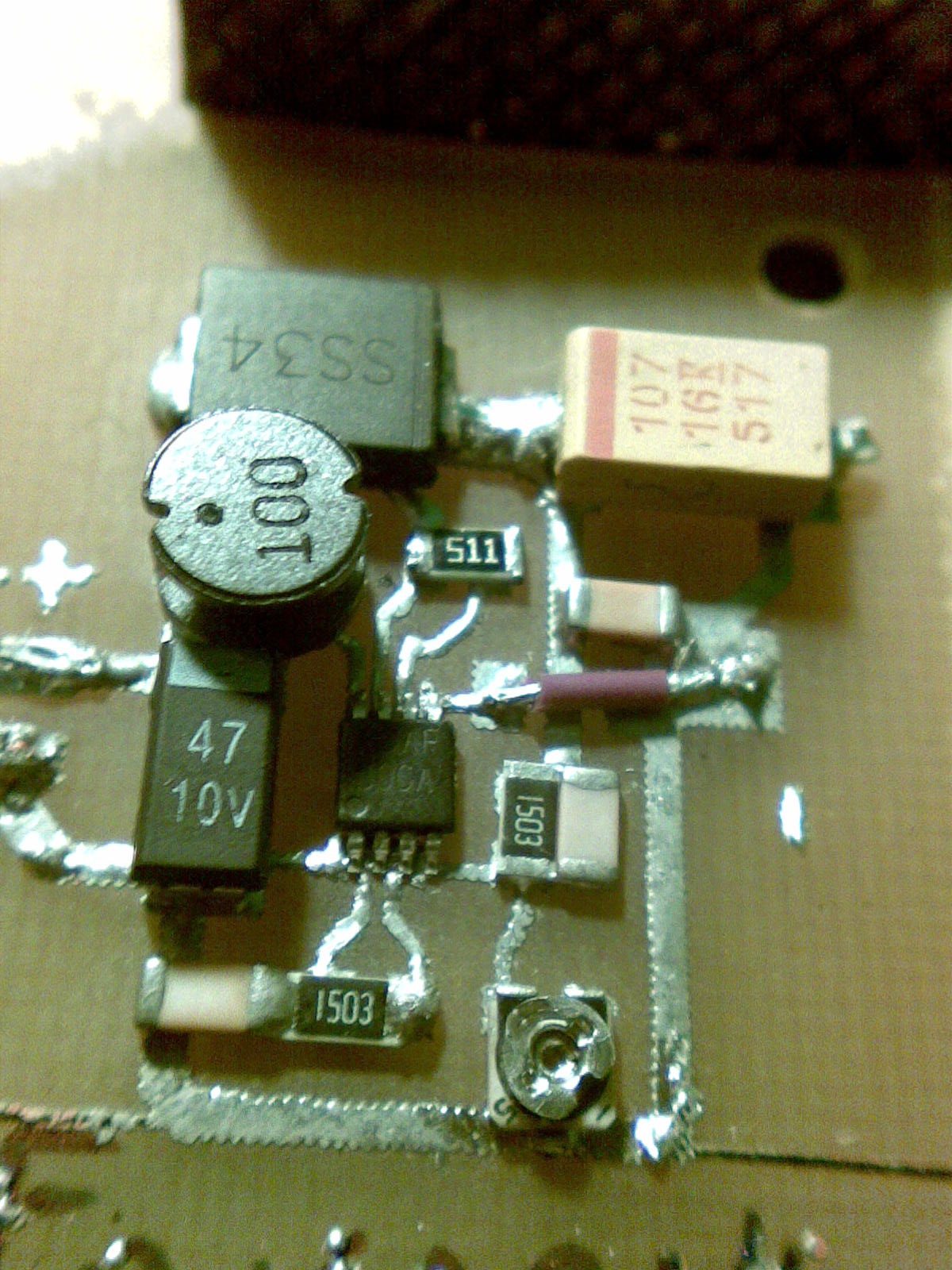

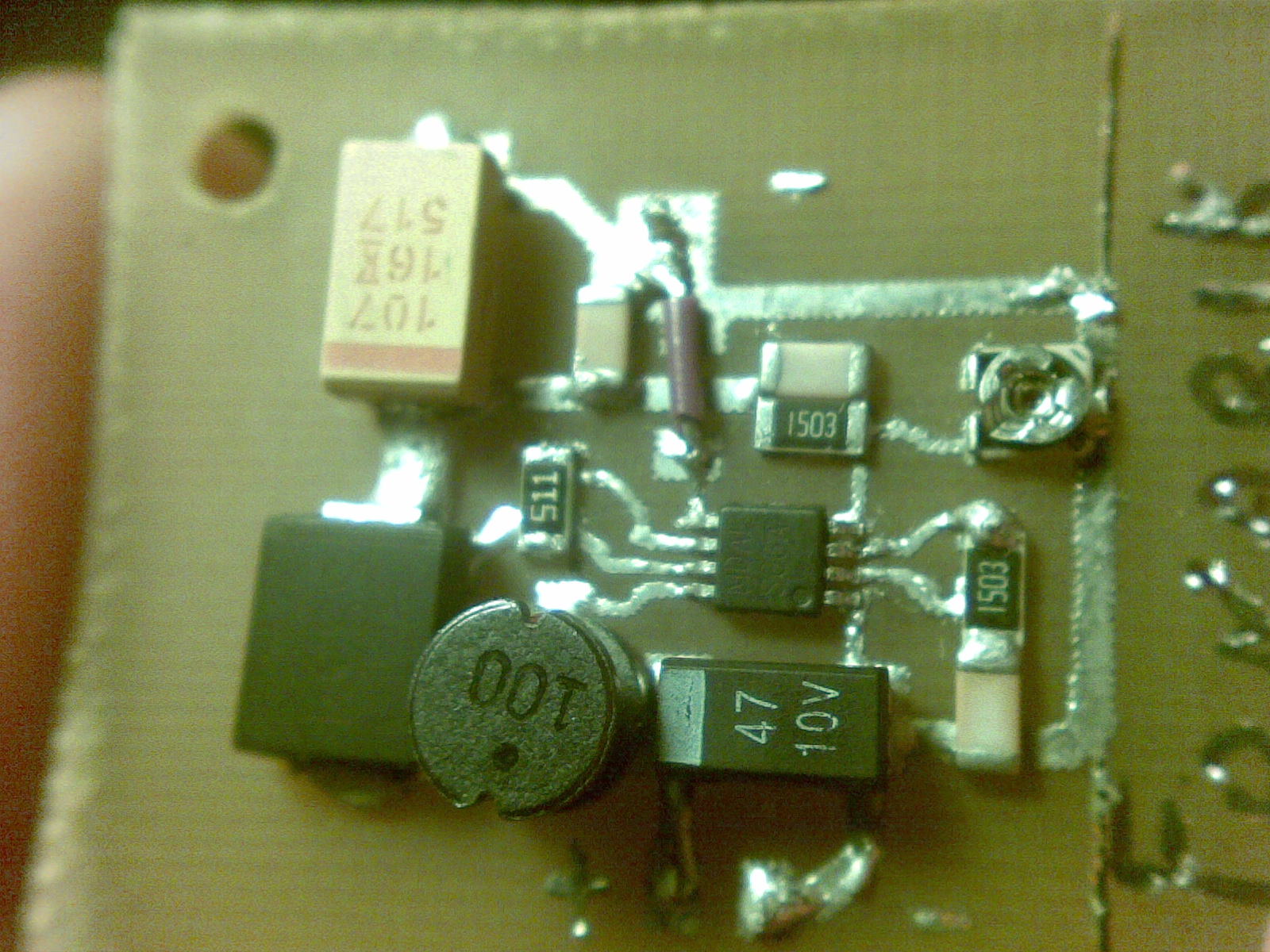

вот кроче ещо пару фоток. думаю что замыкание исключено.

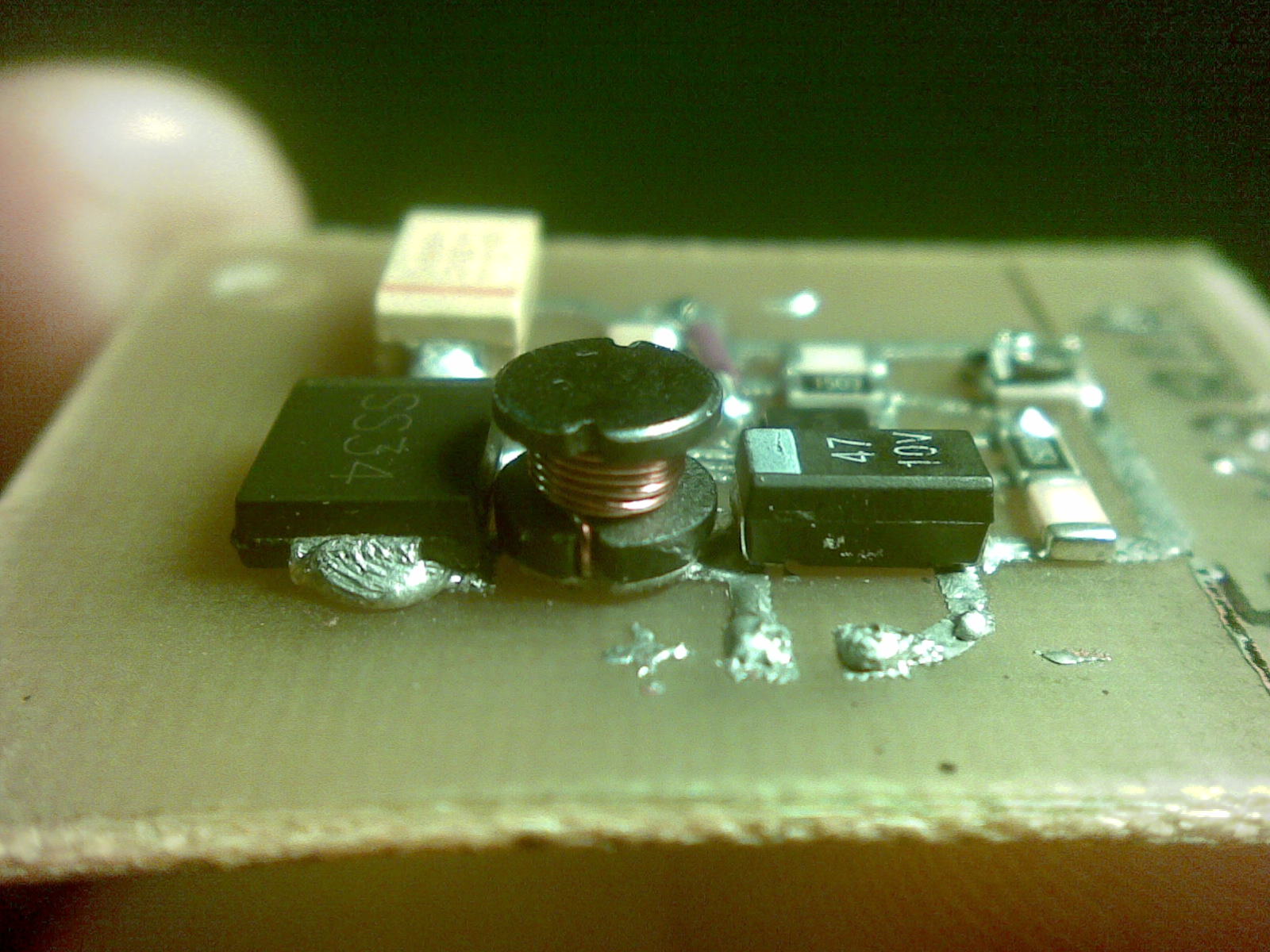

ЗЫ: котушка диаметром 5.5 мм (внешн.) и высота около 5 мм
сори за качество, т.к. фоткал телефоном через линзу



я вот так подумал... походу я дебил короче дела такие: напряжение 5 схером вольт, ток максимально 160 ма. входной конденцатор на 47 мкф. есль на 33 (как надо) но он по размерам больше, но могу попробовать влепить. а ток такой изза котушки?



короче так, поставил заряженые акумуляторы, без нагрузки почти 16 вольт!!! ток 250 ма, и не регулирутся, а регулируется напряжение
ЗЫ: марял на 4 ноге 1.25 - 1.26... ну думаю это погрешность мультиметра
может микруху перевернуть?



Судя по теме, из драйверов на ЛМ2621 высасываютё
Юзверь KARDAN настойчивый и не понял что его сообщения сносятся специально , ещё одна выходка в таком стиле и баня обеспечена Luxor



А "порченые" эт как?
Испортились без холодильника... или ещё чего хуже - протухли?



а укогото на такой как уменя печатке нормально работало? ЧИФ, помоги, я знаю ты можеш. плиз!!!



А у меня в профиле разве написано в увлечениях "экстрасенс-практик"?)) Людишки, вы иногда поражаете... Вот почему у того же Инфериона не возникло вобще вопросов по этой схеме? Макс тоже без лишних вопросов спаял схему - работает и в результате имеет КПД поболее чем у меня. Почему я задал всего один вопрос Артему - будет ли схема пахать с меньшим резистором? А когда возникал какой косяк в работе то я тащил это дело на работу и осцыком всё прощупывал. Народ, не ленитесь, САМИ ищите траблы в схемах. На ваш же опыт положительно повлияет. Слов просто нет, до той степени разленились... Эх... Если у вас даже на таком уровне возникают вопросы - лучше не беритесь за это, только кучу денег на этом потеряете и нормального результата дальше своего носа не увидите. У меня всё, можете критиковать и ругать как хотите.



24eef: не надо всех людей под одну гребенку)) У него опыта мало, вероятно он ищет помощи у тебя и не знает о чем спросить?!
Вобщем не у всех с первого раза запускается, лично у меня заработало с 3й печатки.

2Fonarik: 4eef верно говорит, не надо лениться - и все получится. Попробуй другую печатку (их в теме over 9000), или даже разработай свою - если есть время и некоторый опыт. Нет опыта - попробуй сначала разработать печатку на первый драйвер.
Но сначала исправь паяльник: либо жало поглубже засунь, либо купи новый: на фотках видно что он у тебя ни черта не греет; и после этого пропаяй все детали. Удачи!
