Драйвер на LM2621

ага... всё в принципе понятно, тока можете ктонить кинуть печатку этого варианта?
и ещё вопрос, через обычную повышающую схему можно питать блюрейевский диод от 3.7В, или тоже нада отдельно какуюто печатку собирать?



Люди так и питают. Только это не совсем правильно. Напряжение на ЛД установлено слишком жестко (это ведь стабилизатор напряжения, а не тока). С одной стороны обычная схема на LM2621 даёт плавный пуск (за счёт прогрева ЛД, с резким повышением тока через него), но с другой стороны большой риск саморазогрева (рост температуры приводит к росту тока, который продолжает повышать температуру...), на морозе может даже не запустится, и вообще ток сильно гуляет от температуры...



ау народ!кто нибудь соизволит ответить?



Не аукаем, не в лесу. Разводку мог-бы и срисовать, и предоставить картинкой. Особых любителей вглядываться в малопонятное фото на форуме не водится, посему - такие "скромные" просьбы обычно игнорируются. Да и - в чем проблема-то, проверить правильность подключения? Нарисовал, протравил, лег спать. с утра на свежую голову взял датащит на микру - проверил обвязку. Сложно? =)



ну ладна,не кипятитесь. Уж и спросить нельзя что ли... Вот назрел еще вопросик а можно ли в эту схему вместо дохлого красного впихнуть ик из двд рв на время настройки?ну нет дохлого,1красный целый тока.



У ик и Красного напрежение питания разные



а что разве он работать не будет?мне б ток выставить на красный.



Не-а, напряжение питания должно быть не меньше требуемого от повышалки напряжения. Т.е. на ик у тебя должно падать 2.2 Вольт, а питаешь ты например от 2.4 Вольт, т.к. стандартная схема понижать не умеет ток пойдет напряжмую через индуктивность и диод Шоттки через ЛД. ЛД ты не убьешь, т.к. на диоде Шоттки может упасть достаточное напряжение, чтобы не убить ЛД. Но даже впринципе заместо красного вешать ИК не получится, т.к. их ВАХ-и различается.



народ подскажите кто нить как можно проверить lm 2621 рабочая она или нет это я взялся уже поять и чет у меня ни че не получилось . и еще тупейший вопрос : на мультиметре я поставил 200 мА и мерил ток на лд и он мне показал 60 . на режиме 10А мультиметр показал 0.60 я так и не понял в силу плохого взаимопонимания с мультиметром какой ток на выходе из драйвера у меня был. помогите пож.



Ток измеряется не на нагрузке, а последовательно нагрузке.



блин точно какой же я муд..к как я про это мог забыть спасибо а как поверить работо способность микрухи?



Ну... собираешь по схеме, вешаешь что-либо в нагрузку, проверяешь, регулируется ли напряжение на выходе, проверяешь на стабильность. Если все в норме то конечно же микросхема в порядке.



Напряжение - на нагрузке, параллельно. Ток - действительно последовательно =) Sparker, исправь очепятко =)



Надо было не "на ЛД", а через ЛД. Если "на ЛД", то мультиметр показал ток через свой шунт, а поскоку шунт на 10А имеет гораздо меньшее сопротивление (даже гнездо отдельное ), чем на других пределах, то и ток был в десять раз больше. Как проверить микруху Sparker только что описал.



Тьфу... думаю в верном направлении, а говорю всеравно не то. Спасибо.
Надеюсь, вы поняли, что я имел ввиду до этого сообщения?



Spoiler: оффтоп:2jdlfeto

Угу.) Посему и написал - опечатка. [/spoiler:2jdlfeto]

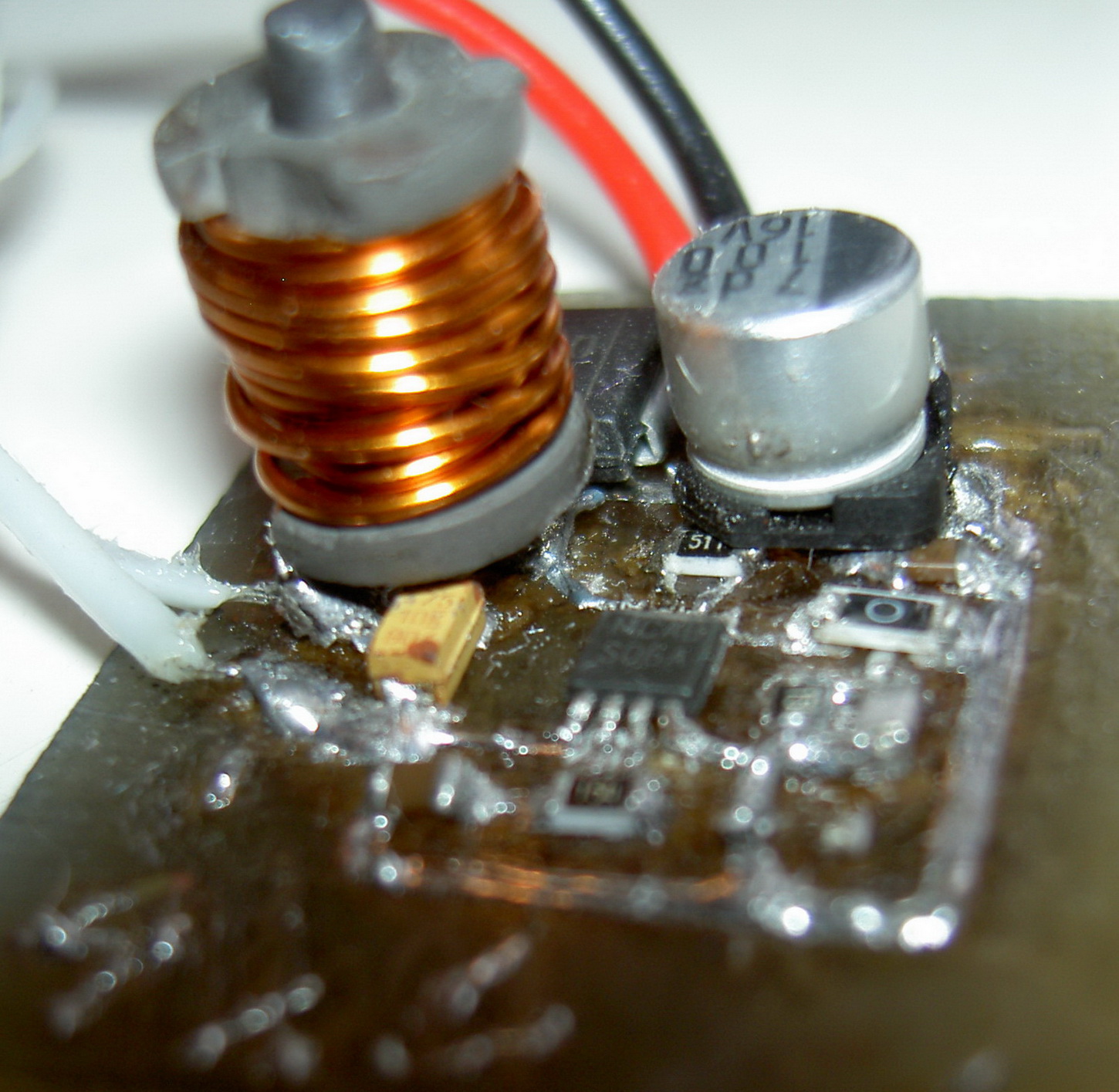

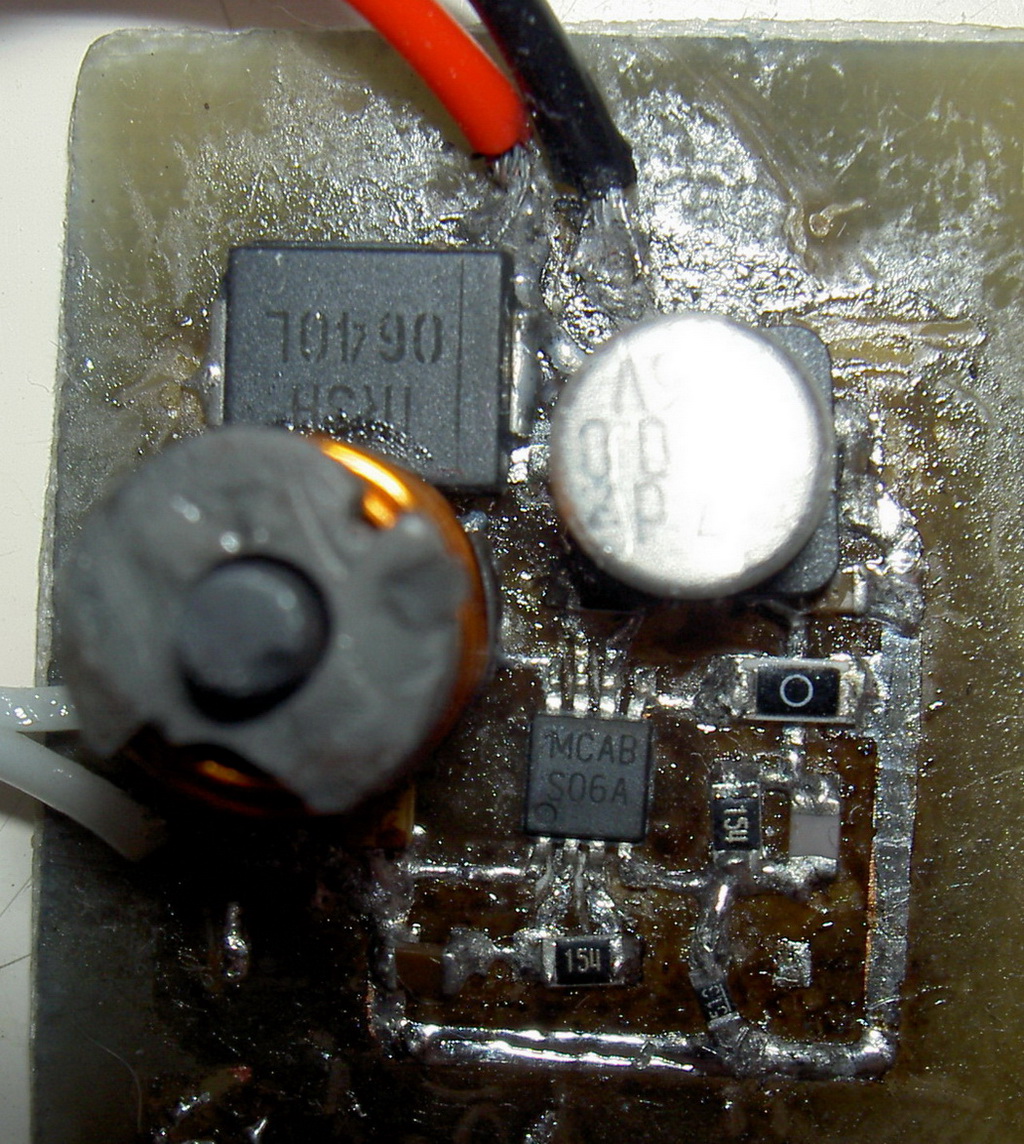

люди, хэлп! спаял драйвер, а он сволоч не работает - какое бы я напряжение не давал - на выходе(на ЛД) напряжение всё время то, что я подал минус 0.3В... припаяно вроде всё по правильному, но R4 у меня вместо 500Ом 511Ом, R2,R3 - 154кОм... R1 - 50кОм, кстати только сейчас, замеряя, обнаружил, что на Р2 у меня примерно 80кОм - это нормально? резистор стоит на 154кОм. индуктивность стоит - 14 витков на пластиковой гантельке с отверстием, в отверстии примерно 3мм стержень из феррита, что может быть нетак?



по идее, если R1 мало, напряжение должно быть больше... питаю от 2 аккумов, кстати, может эта вся фигня быть от несмытого флюса(ЛТИ-120)?
мне тут один человек сказал, что возможно какието детальки могли погореть при пайке...
