Драйвер на LM2621

вот подписано, только наминалы резисторов чуть отличаются, там где подстроечный рез.



кайсер выложи в рисунке плз,спирита нет у мя



спасибо конечно,но вобще номиналы не видно...в паинте чтоли хоть а напиши



ты на картинку нажми и всё увидишь
специально написано: "Увеличить"



вот нашел на casemods.ru. Схема на лм в вложении,а фото девайса...инферион эт не твое а???



я ж не с компа сижу,а с тел. А он сцука не увеличивает



}|{B@N. Смотря какой флюс. Канифоль и т.п. отлично спирт вымывает. Но с некоторыми жидкими флюсами и паяльными жирами извращатся иногда приходится. А компонентам и ацетон не вредит (довольно мощный растворитель).
Номиналы деталей я имел ввиду под красный. Под ИК понятное дело номинал менять нужно, но использовать LM2621 для красного нерационально из-за его низкого напряжения падения. А тут ещё и ИК со своими 2,2V...
ZXSC400 мне не понравилась с самого начала. Я и засматриватся на неё не стал. В основном из-за внешнего ключа на хитром биполярнике...

Almaz. Да, моя это схема. Вернее взята из даташита и с изменёнными мною номиналами.
На выходе какраз-таки обязателен именно тантал. Там же частоты высокие. Обычные электролиты не справятся...



ответьте пожалуста, а по схеме этой печатки от скольки вольт можно красный питать?



2.4 вольта



а я вроде видел тут, что от литиевых питали... а это 3.7В... это получается по другой схеме? и ещё вопрос, а что если питать не от 2 аккумов(2.4В), а от 2 батареек(3В)?
НЕ ЛЕНИСЬ ЧИТАЙ ТЕМУ ТАМ ЕСТЬ ВСЕ ОТВЕТЫ НА ТВОИ ВОПРОСЫ
Luxor



suslox. Это я уже слышал. Но флюс принято удалять. Раз на раз не приходится. У меня он почти всегда влияет на работу. Из-за него характеристики плавают. На канифоль можно и забить, а вот с хитрыми жидкими флюсами такое не прокатит.
Да и деффекты пайки под ним не всегда видно...

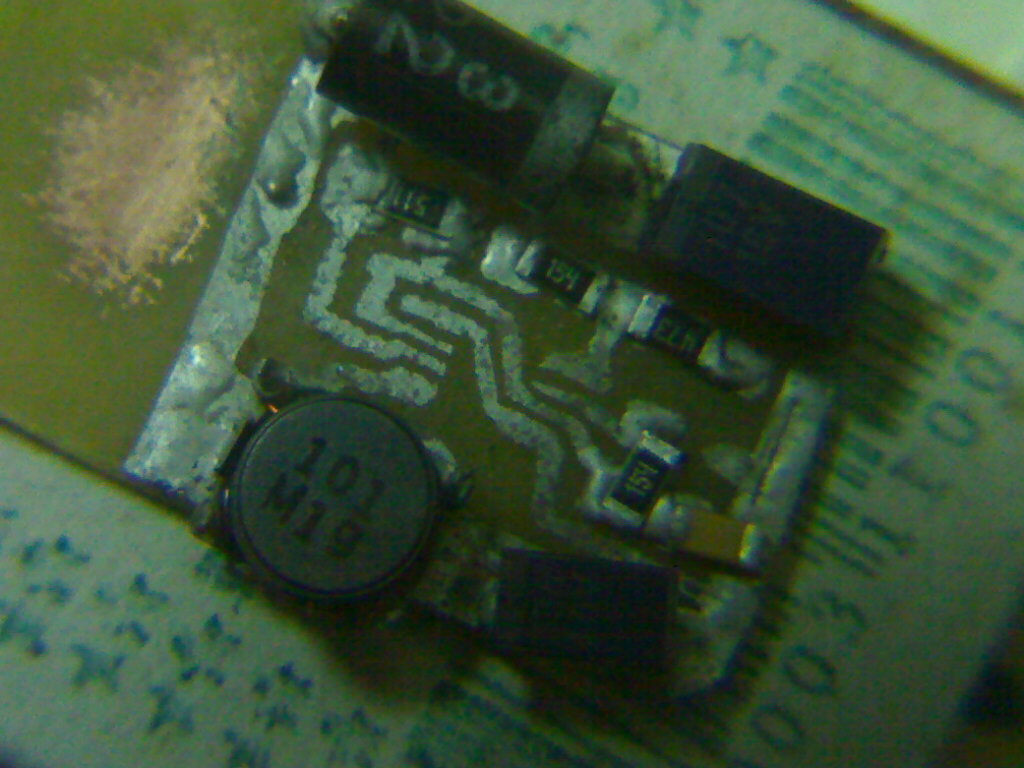

проверьте разводку на плате. Напаял все детали кроме переменника на 100к и ЛМки. Детали 2резюка на 150к,1 на 510ом и 1 на 47к. Кондюк 0.1мкф. Два тантала.



Да пойми ты, по стандартной схеме ЛМ2621 умеет только повышать. Если ты ее питаешь от 3.6 Вольт, а подстроечник выкручен на 3.0 Вольт то ток побежит игнорируя микросхему и прямо через нагрузку! А если собрать по понижающей схеме, то микрушка будет понижать напряжение, а когда напряжение на входе достигнет тре вольт, микросхема вырубится, т.к. в данном случае повышать напряжение уже не умеет.

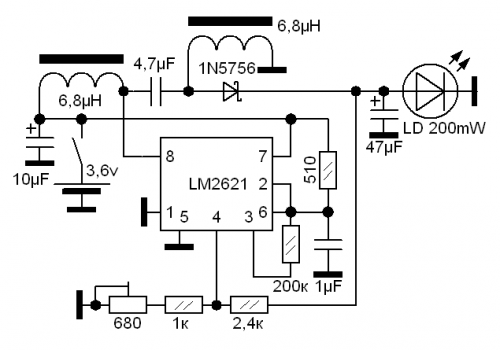

Эта микруха сама по себе приспособлена для работы в бустерном режиме. Так что понижалку на ней собрать не реально. А вот сепик (как повышающий, так и понижающий) люди давно на ней собирают. Такой вариант сложнее на один дроссель и конденсатор. Зато умеет делать и то и другое. Правда КПД не выше повышалки (у чистокровных понижалок он самый высокий из всех драйверов). Это первый мой драйвер . Но к нему я не вернусь...



Т.е. сепик - понижающе-повышающий? Если достаточно напряжения на входе, то понижает, если мало, то повышает? А я думал, что сепик только понижает.
