Драйвер на LM2621

жила была микросхема... с начала я её поставил на плату для красного(вторая разводка), затем мне захотелось собрать фиолет... перепаял раз, перепаял потом её на Инферионовскую схему... перестал регулироваться ток. теперь я её перепаял на третью разводку, красную, не регулируется ток)) а я еще ругался умственно на Инфериона за его схему.. оказывается косяк был в микрухе))
короче суммарно я её напаивал раз 5. таки убил)) и то, не полностью. вот вам факт о живучести ЛМок



Нормальный преобразователь глохнет, как только напряжение на выходе достигнет номинального. Так что если на холостом ходу подпрыгнуло напряжение - схема крывая...

Я бы не стал опубликовывать на таком серьёзном ресурсе (кейсмодс) непровереную мною лично схему ...



Да запросто может подпрыгнуть, если накосячить с обратной связью. Микруха просто не узнает о том момете, когда ей пора глохнуть. И что-нибудь обязательно взорвётся, этож обратноходовик . Поэтому у меня подстроечный резистор стоит на минусе, а не на выходе. Если он забарахлит - страшного ничего не произойдёт...

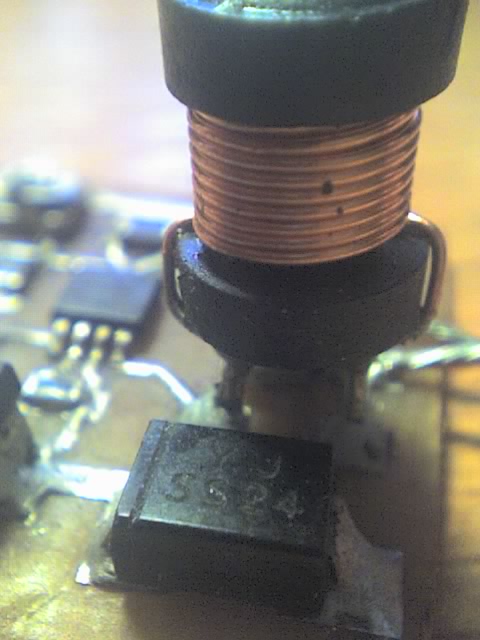

гы)) я болдею от этой схемы... стабильность охуительная)) кстати катухи заюзал те же спичечные головы(броневые которые), с ними схема элементарно даёт 400-450мА на выход, а мне больше и ненадо)) при падении 6.1-3В ток изменился на 20мА)) короче схема - ахуеть... всем рекомендую))



Странно что ток так сильно изменился. Может это "термостабилизация" свой вклад успела внести, пока мерял (диод прогрелся)? Хоть я и не подавал на неё 6V, но в пределах 2,5...4,2V Изменения напряжения питания я вообще не смог зафиксировать. Тут корректнее мерять напряжение, а не ток, т.к. он плавает от нагрева ЛД ... Мерял при токоотдаче в 320мА, а запас тем выше, чем выше напряжение питания. Мож ты гонял её на пределе своих возможностей и она начала проседать под конец?
Какой у тебя КПД получился? И покажи мне эти спичечные головки . Интересно всё же на что LMка способна...



может и прогрев, но она мне очень понравилась)) сорр что твою схему ругал, просто у меня почти никогда с повторением проблем не было(тьфу-тьфу-тьфу), а тут такое вылезло)) теперь попробую чисто для себя собрать её на двухсторонней плате)



Это в случае, если схема включена как стабилизатор напряжения. В случае стабилизатора тока, без нагрузки ток на измерительном резиторе будет 0 независимо от напряжения, до которого уже зарядился конденсатор. А раз там ноль - значит и на Feedback входе микросхемы будет ноль, и она будет думать, что напряжение ещё ноль



В таких случаях обязательно вешают стабилитрон или ограничивающую напряжение цепочку (чаще всего). На случай если нагрузка пропадёт. Это же обратноходовик! Тут или нужно кудато девать запасённую энергию, или глохнуть. Во всяком случае в нормальных схемах это предусмотрено...
Народ извините если чё вдруг стёр LUXOR

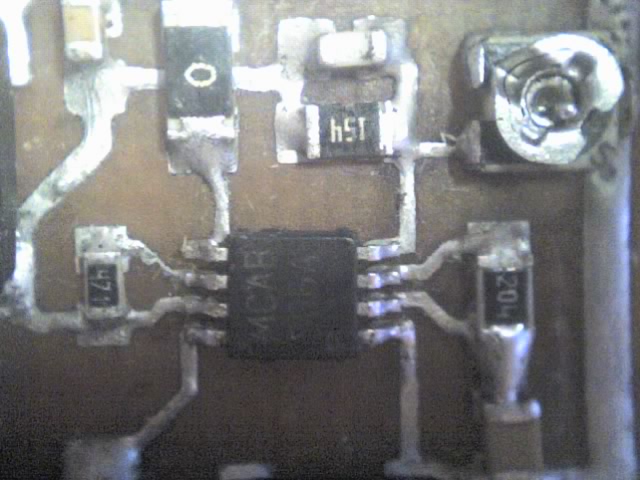

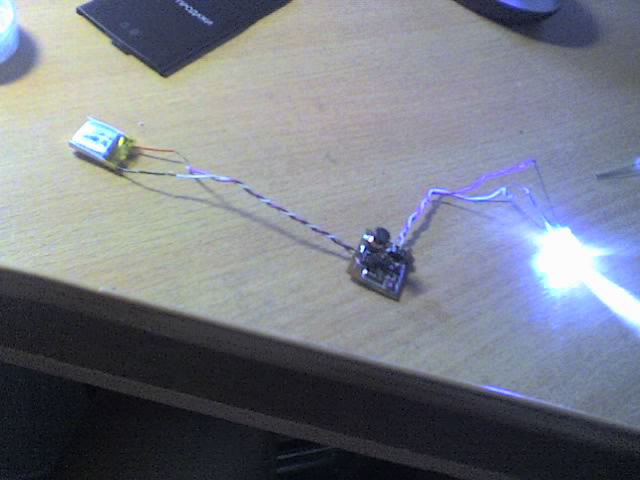

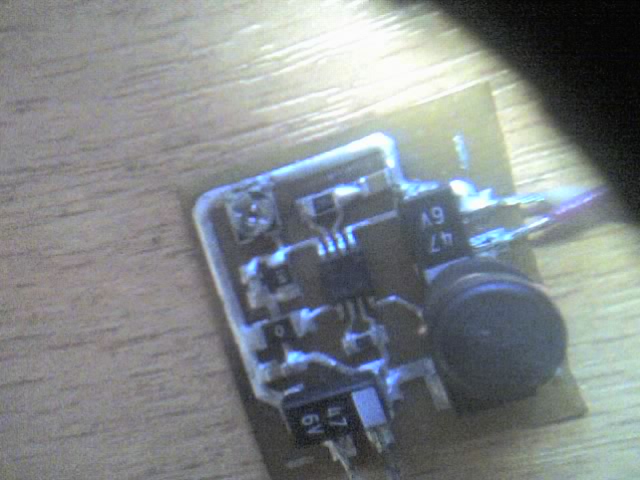

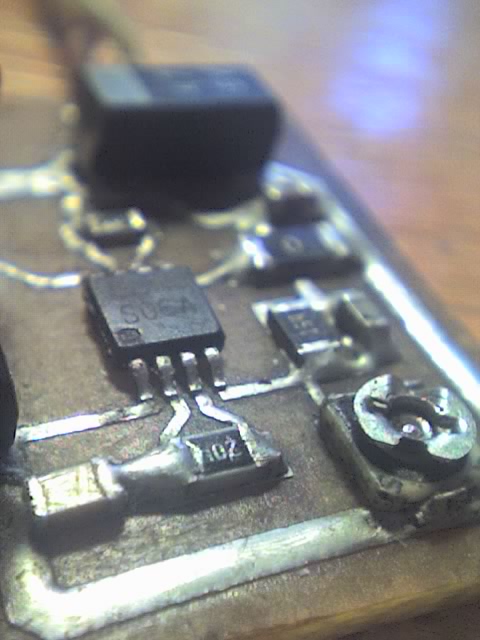

На третьей фотографии видно, что микруха чуть-чуть вниз съехала. Ну и ладно, зато работает. А плата красивая, сделана аккуратно.



меня тут в эталон чтоли ставят?))) юзай нормальный припой для СМД, я какойто немецкий купил, стОит 300рэ моток, но я всего пару метров оторвал... этот сцуко не мутнеет)) ну и бутылочку флюса F5...
