Драйвер на LM2621

Уже заметил пару ошибок. Продолжаю изучать... Я не вижу дорожки, которая подключала бы делитель к выходу схемы . Нужная дорожка обрывается под перемычкой. Кстати перемычкой лучше не массу замыкать, по которой токи большие гуляют, а сигнальную дорожку от делителя. Короче перемычку лучше развернуть на 90 градусов.
Разводка капец. Особенно земля и питание. Попробуй на моей спаять:



Я обновил пост. Указал там найденую ошибку. Короче я увидил ту дорожку. Фотка херовая. Не всё видно. Показалось. Попробуй по моей разводке печатку сделать.



печатка супер



вот, размер 11х12мм



Не поленись - скачай Sprint-Layout 4.0 Rus или выше. Там же и печать настроить очень гибко можно, и подредактировать плату если что...
Если возникают проблемы с переносом рисунка на плату (между дорожками всего 0,25мм) - Юзай фотобумагу для струйной печати, а отрывай её осторожно в кипятке...
Вот версия для печати. Разрешение 600dpi:



А смысл? Всё должно быть компактным не только из-за миниатюризации, а и из-за паразитных связей между дорожками, их индуктивности и т.п... По-моему она в самый раз. На неё всё спокойно влезет. Резисторы, правда, там поменьше твоих, но их запросто можно найти на хламе от компа... Разве что паяльником её не попаять, но думаю каплю сплава розэ ты достать сможешь. Я такие вещи паяю утюгом. Быстро и удобно . Именно поэтому там все площадки под мелочью разделены - капилярный эфект мешает...



INFERION Ты действительно перестарался. Если саму плату фоторезистом я бы сделал без проблем, и 0603 я паять умею... Но дорожки слишком близко. Надо иметь чувство меры.

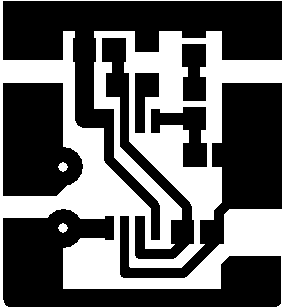

Вот пример: плата увеличена всего на 1мм. Прочувствуйте разницу (лучше сравнивать с картинкой на предыдущей странице). Думаю разница не большая, а если приглядеться - паять приятнее будет
[attachment=1:1uah9hdl]lm2621.gif[/attachment:1uah9hdl]
[attachment=0:1uah9hdl]LM2621.zip[/attachment:1uah9hdl]



Вобще-то это были не 0603, а 0402 резисторы

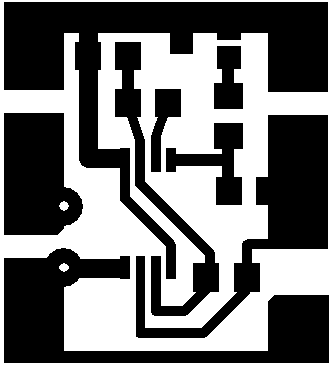

Вот для 0603:
[attachment=1:yxsbdiqt]lm2621a.gif[/attachment:yxsbdiqt]
[attachment=0:yxsbdiqt]LM2621a.zip[/attachment:yxsbdiqt]

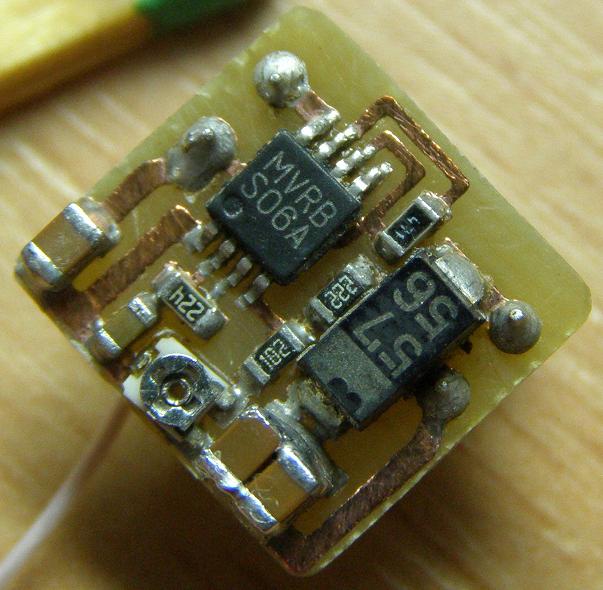

Вот и помогли за меня суслоксу . Плату я делал для себя и её габариты соответствующие. Других резисторов у меня вообще небыло. Рисунок переносил ЛУ методом без каких-либо проблем. Паял тоже. Вот вам фотка в доказательсво (см. вложение). Только это сепик, который у меня сейчас в лазере. Суслоксу я плату изменил под повышалку с танталами...



INFERION Да никто не сомневался, я б тоже смог сделать. Просто у всех опыт разный, суслокс походу вообще smd мало паял. Поэтому я и предвидел возможные проблемы (сам был чайником, сам помню какие трудности возникали ).



А знал бы ты, как я испугался, когда увидил эту микруху... Я знал что она мелкая, но чтоб настолько. Заказал, затем ждал, затем отдал за неё не самую маленькую сумму, а как паять - хз . Шёл домой и ломал голову. Никогда в жизни такую мелочь не паял. Пока дошёл домой - придумал способ пайки этих вещей без паяльника, используя капилярный эфект. Теперь мне SMD нравится больше обычных компонентов . Ненадо ничего сверлить, размеры гораздо меньше и паяется намного быстрее и проще... Со стороны, правда, забавно смотрится. Стоит чел над печкой и окунает поочереди в сковородку пинцетом крошечные детальки (залуживает их) .



Вот. Держи:[attachment=0:217t6gex]LM2621_2.zip[/attachment:217t6gex]Габаритов твоего подстроечника не знаю. Поэтому выкинул его с печатки. Ты уж извини, но не могу я просто так добавлять лишнее пространство на плате. Поэтому ей ещё далеко до твоих 20*20мм .

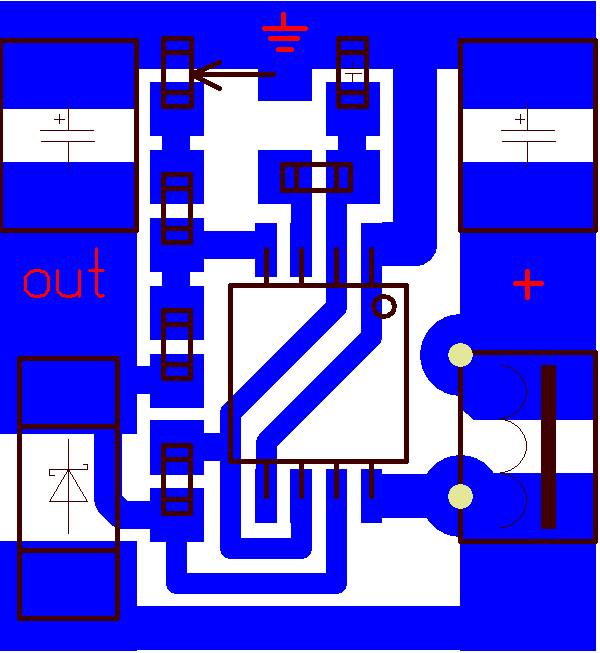

По многочисленым просьбам трудящихся я промаркировал все элементы и контактные площадки. Номиналы в схеме мои, но печатка достаточно детально расписана, чтоб обойтись даже без схемы. Регулятор выкинул за ненадобностью. ЛД самостоятельно выбирают себе подходящий ток с таким напряжением питания (3V).
