Драйвер на LM2621

попробуй тогда спаяй новую схему но на этой микре. с новыми деталями катушкой диодом etc. кст диод лучше шоттки поставь SS-24, на нём падение очень малое...



вот тут http://www.casemods.ru/section9/item551/ человек делал лазер с драйвером на lm2621, но с изменённой чуть схемой. как вы относитесь к таким изменениям драйвера? и вообще статья его довольно таки интересная...



Вобще отличный драйвер и лазер у чела получился, внушает уважение
надо поставить для себя как эталон)) как буду драйвер для синего делать учту...



Это понижающе-повышающий. Интересный вариант кстати. Только КПД надо на разных напряжениях замерить.



надо попробывать собрать может



Наконец-то я тут смог зарегится! Правда не под своим ником .
luxor. Перед тем, как собирать эту зарядку, я почитал вот эту статейку: http://www.powerinfo.ru/accumulator-liion.php. Так что единственное что в этой схеме заставляет меня усомнится - греющийся трансформатор .
Кстати. Я заметил, что у аккумулятора почти вся ёмкость сосредоточена в раёне 4,2...3,6V. В дальнейшем напряжение начинает падать очень быстро. Это радует, т.к. можно пренебречь десятыми долями вольта падения на линейном драйвере, без существенного уменьшения используемой ёмкости аккумулятора.



ARIO Главно не путать напряжение_заряда и напряжение_заряженного_аккумулятора.
Я с Li-ion только начал разбираться, надо будет замеры сделать. Потому что я несколько статей читал, и везде пишут 4.2v как напряжение, которым надо аккумулятор заряжать, а не то, что на нём будет после отключения от зарядки.

luxor В той статье зарядник сделан для аккумулятора, в который скорее всего уже ВСТРОЕН контроллер для защиты.
А вот в банках, выковыренных из ноута например, ничего нет. Там нужна микросхема посерьёзнее.

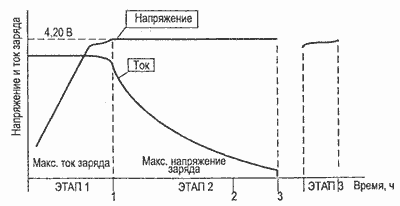

А кто его путает? Ясно, что нужно ограничивать не напряжение, а ток во время заряда. Аккумулятор сам будет набирать напряжение. А вот напряжение источника тока нужно ограничить до 4,2V для новых или 4,1V для устаревших аккумуляторов. Аккумулятор наберёт максимальное напряжение, но ток потреблять не прекратит. Ещё прийдётся ждать пару часов, пока он впитает последние крохи энергии и нажрётся по полной программе.

Нет там никакой защиты. Только клапан. Зарядник специально и собирался для незащищённых аккумуляторов. Поэтому там и стоит точный ограничитель напряжения в 4,2V. Его вполне достаточно. Можно добавить ещё и токовый резистор, чтоб разгрузить трансформатор. LM-ка начнёт работать как во второй схеме драйвера, только на аккумулятор и с ограничением напряжения. Но схема от этого мощнее и проще не станет.



Обращайся ко мне на "Ты" .
В общем понижающе-повышающий собрал потому, что был у меня Li-ion аккумулятор и эта микросхема (LM2621), а его проще всего было сделать именно таким образом. В схеме всего на пару деталей больше, но зато этот драйвер универсальный. Его можно применять как для питания ИК, Красного, так и фиолетового ЛД. Да и в схеме падает где-то 0,3V + 3,12V на ЛД. Выходит что понижающий вариант не смог бы высосать всю энергию из аккумулятора, а этот преобразователь под конец начинает работать в режиме повышающего. Правда потом выяснилось что в этом нет необходимости, а переразряд только вредит аккумулятору.

Да. У меня всё ещё двухлинзовая оптика, но я ищу линзу с фокусным растоянием около 16мм и диаметром 10...15мм. Я сторонник жирного луча. Мне дальнобойность больше нравится, чем тонкий луч. В идеале я хочу заюзать колиматор с рессеивающей линзой перед собирающей. Тогда можно будет регулировать не только фокус, но и диаметр луча. К этому корпусу жаль не подойдёт такая система.



не пашет у меня lm2621 всё равно перепаял всё полностью...народ подскажите плиз! диоды шотки ставил разные, меняется только ток. при изминении R1 вообще 0 реакции схемы, ток не меняется вообще, незнаю уже что делать. входной кондер менял, сейчас стоит 22мкФ и 10мкФ паралельно, на схеме R1 нету сейчас, отпаян. дроссель мотал как надо было. может сама микруха дохлая, как её проверить можно?



подключаю к двум ААА акумам, Uвх-2,53В на выходе тоже самое...не регулируется, уже всё проверил...



Kiccer, не паникуй, та что я спаял рабочая)) могу прям щас нафотцкать, правда питание от бп - аккумы сдохли %)
